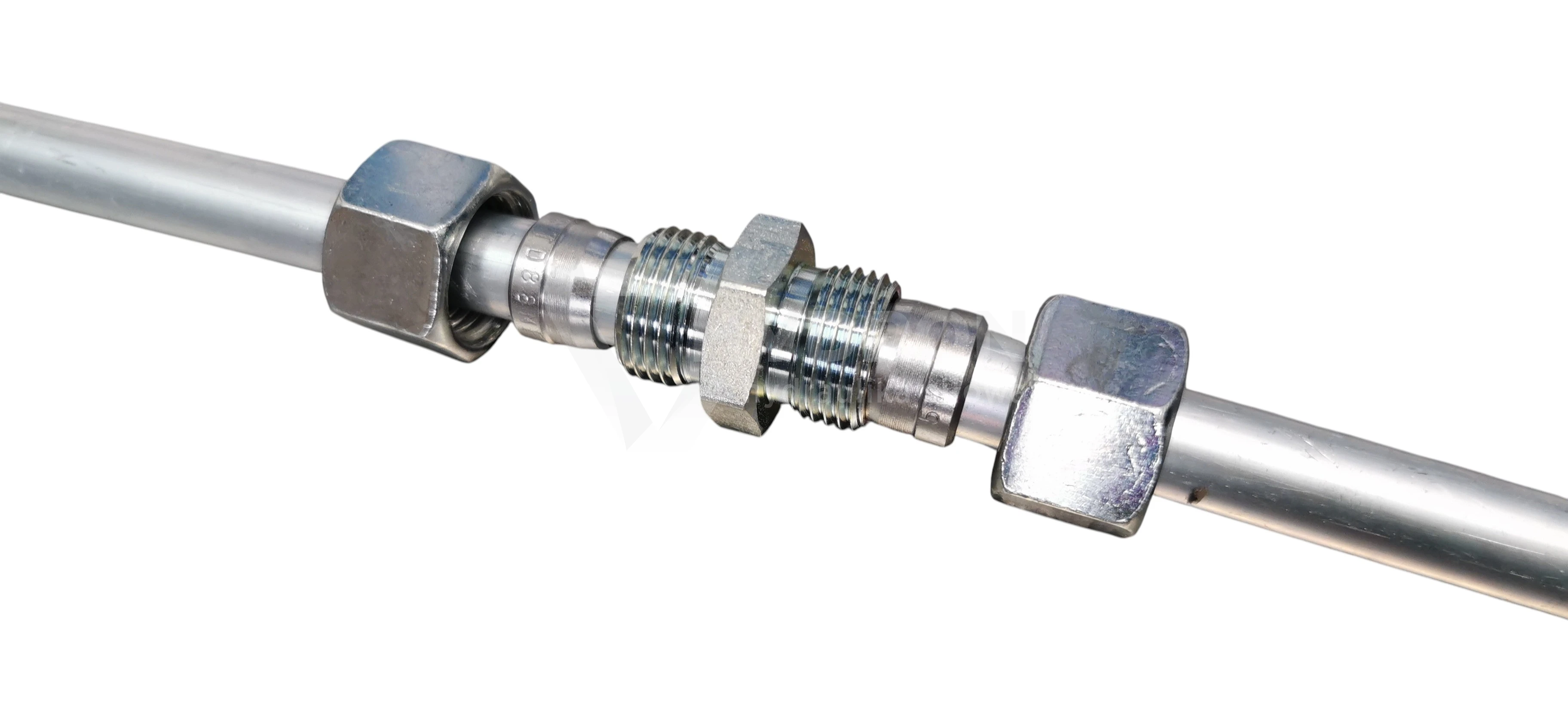

Złączka prosta BB M24X1,5 16S stal nierdzewna kpl

Przejdź do sekcji Opinie

111,93 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M24x1,5
Rozmiar gwintu 1 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Rozmiar gwintu 2 M24X1,5
Rozmiar gwintu 2 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

Złączka prosta BB M24x1,5 16S stal nierdzewna 1.4571 kompletna 400 bar

Złączka prosta BB M24x1,5 16S ze stali nierdzewnej 1.4571 to kompletne połączenie rurowe przeznaczone do instalacji hydraulicznych pracujących w ciężkiej serii S. Obie strony korpusu mają gwint zewnętrzny M24x1,5, a oznaczenie 16S wskazuje współpracę z rurą o średnicy zewnętrznej 16 mm.

Wersja kompletna zawiera elementy potrzebne do wykonania połączenia po obu stronach korpusu. Dzięki temu produkt dobrze sprawdza się przy budowie nowych odcinków instalacji, serwisie oraz wymianie zużytych złączy, szczególnie tam, gdzie wymagana jest odporność stali nierdzewnej na korozję.

Parametry techniczne

typ produktu: złączka prosta BB,
wykonanie: kompletne,
gwint 1: M24x1,5 zewnętrzny,
gwint 2: M24x1,5 zewnętrzny,
rozmiar: 16S,
średnica zewnętrzna rury: 16 mm,
seria: ciężka S,
średnica zewnętrzna gwintu M24x1,5: około 23,6-23,9 mm,
średnica wewnętrzna gwintu M24x1,5: około 22,2-22,6 mm,
skok gwintu: 1,5 mm,
kąt stożka połączenia: 24°,
ciśnienie pracy: 400 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal nierdzewna 1.4571,

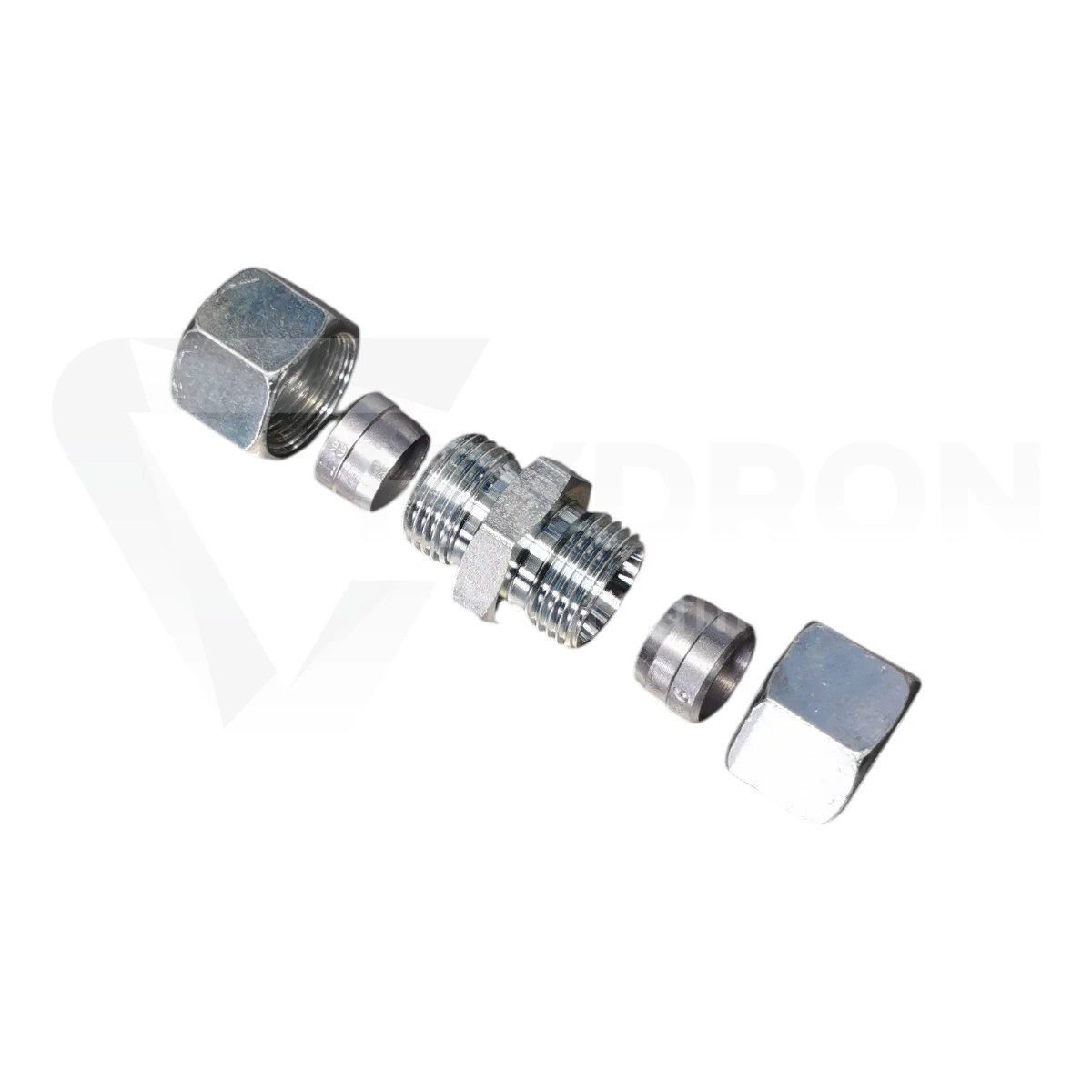

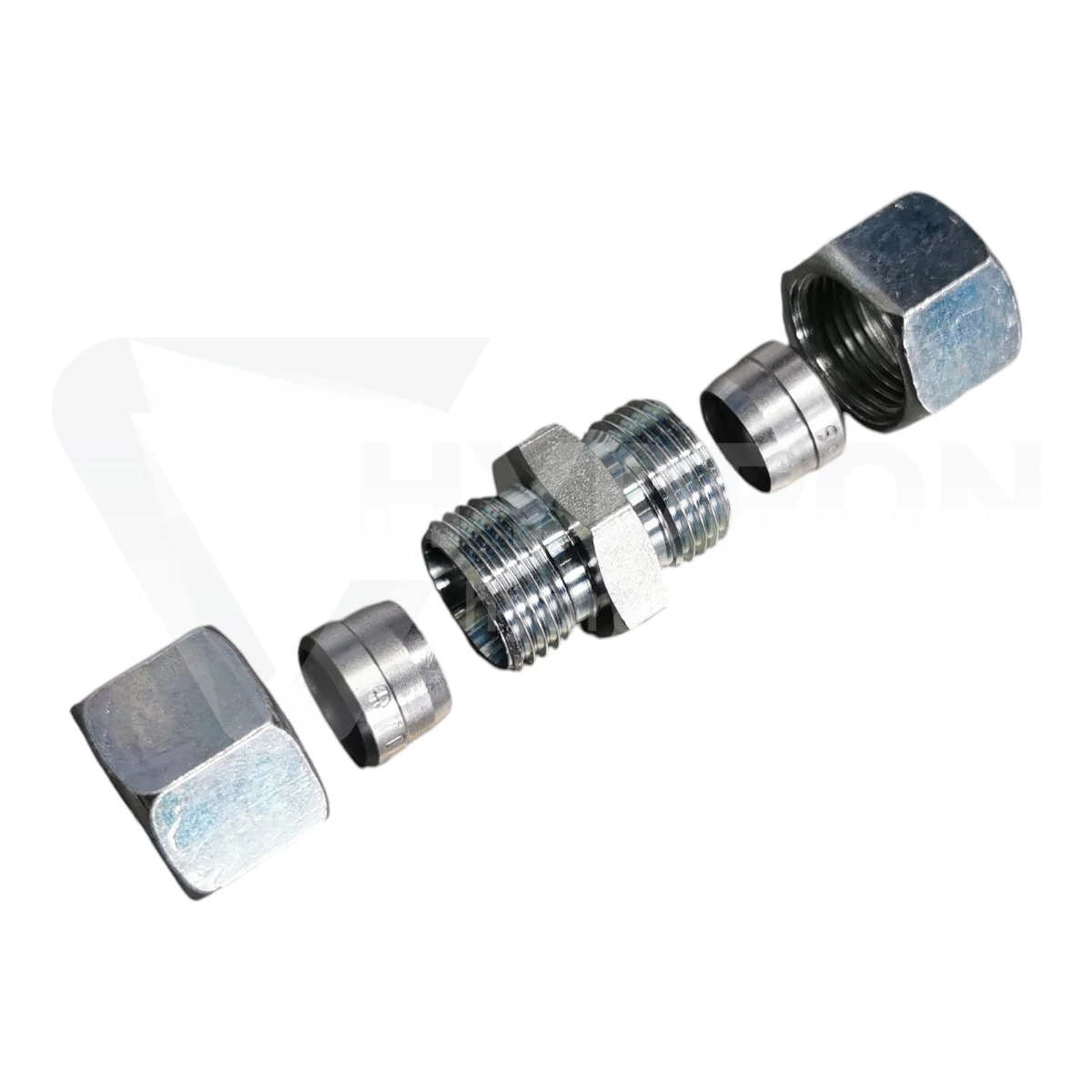

w komplecie: korpus, pierścienie zacinające i nakrętki złączne,
system połączenia: DIN 2353 / PN-EN ISO 8434-1,
przeznaczenie: proste połączenie dwóch odcinków instalacji w rozmiarze 16S.

16S ciężka seria dla rury 16 mm

Oznaczenie 16S określa dwa kluczowe parametry połączenia. Liczba 16 oznacza rurę o średnicy zewnętrznej 16 mm, natomiast litera S wskazuje ciężką serię połączeń rurowych.

Pełna konfiguracja złączki to więc:

M24x1,5 po pierwszej stronie,
M24x1,5 po drugiej stronie,
rura 16 mm,
ciężka seria S,
stożek 24°.

Złączka równa, bez redukcji średnicy

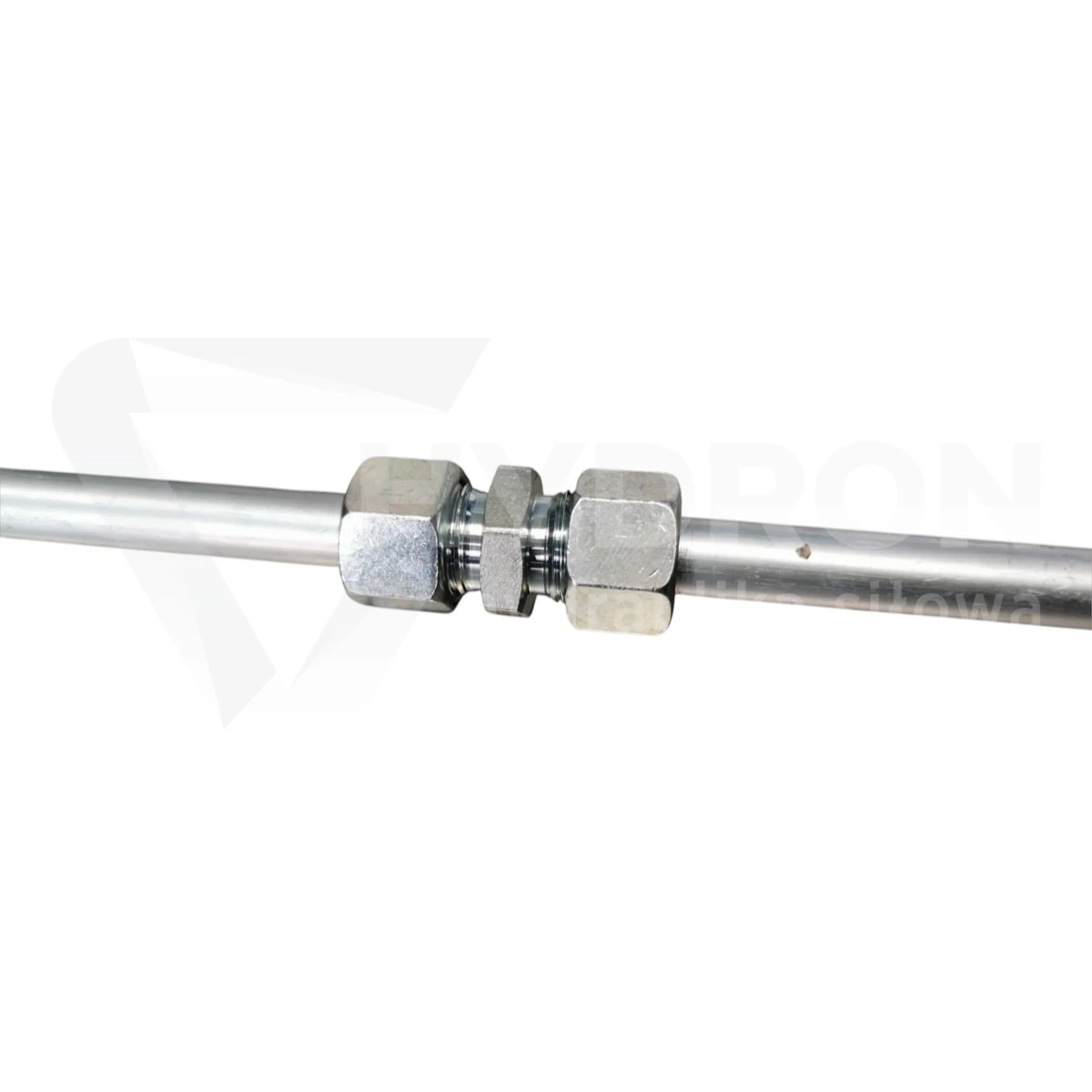

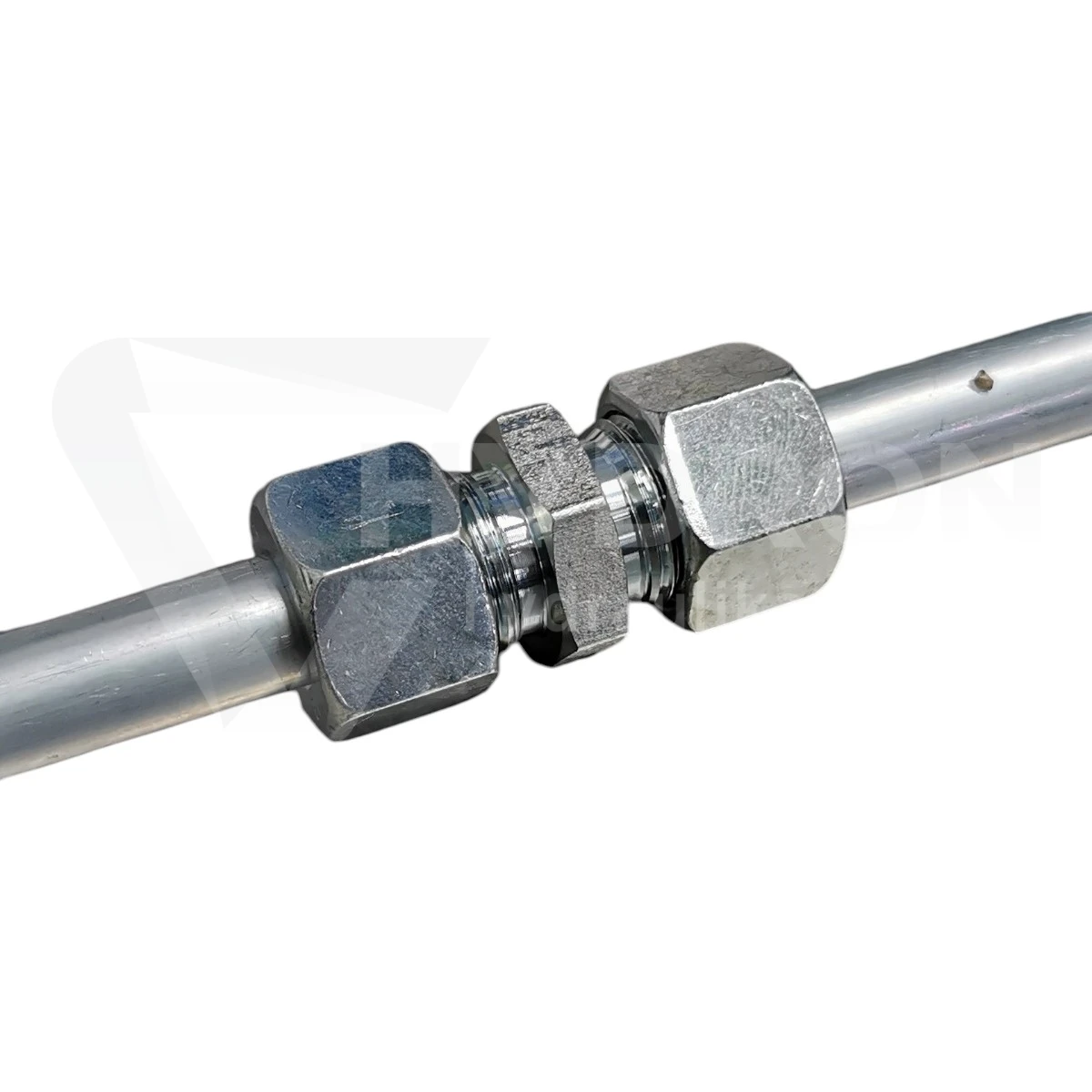

W tym produkcie obie strony są identyczne, dlatego nie jest to redukcja. Złączka służy do osiowego połączenia dwóch elementów systemu M24x1,5 16S.

Taki układ jest przydatny między innymi przy łączeniu dwóch odcinków rur, przedłużaniu instalacji albo wymianie istniejącego połączenia bez zmiany średnicy przewodu rurowego.

Dlaczego warto wybrać wersję kompletną?

Wersja kompletna ogranicza liczbę elementów, które trzeba dobierać osobno. Do korpusu dołączone są odpowiednie elementy zaciskowe przeznaczone dla 16S.

Ma to praktyczne znaczenie podczas montażu, ponieważ zmniejsza ryzyko pomyłki pomiędzy seriami i rozmiarami, zwłaszcza w instalacjach zawierających kilka różnych średnic rur.

Stal nierdzewna 1.4571 do wymagających warunków

Zastosowanie stali nierdzewnej 1.4571 zwiększa odporność złączki na korozję w porównaniu ze standardowymi elementami ze stali ocynkowanej.

Takie wykonanie jest szczególnie korzystne w instalacjach:

pracujących na zewnątrz,
narażonych na wilgoć,
regularnie mytych,
wykonanych z rur nierdzewnych,
pracujących w bardziej wymagającym środowisku przemysłowym.

400 bar w konfiguracji 16S

Złączka M24x1,5 16S jest przeznaczona do pracy przy ciśnieniu do 400 bar.

Przy projektowaniu całej instalacji należy jednak pamiętać, że dopuszczalne ciśnienie układu wyznacza element o najniższej wartości znamionowej. Trzeba więc uwzględnić także parametry rur, przewodów, zaworów i pozostałej armatury.

Stożek 24° - gdzie powstaje szczelność?

W tym systemie gwint M24x1,5 nie jest samodzielną powierzchnią uszczelniającą. Jego zadaniem jest docisk elementów połączenia.

Szczelność uzyskuje się dzięki współpracy stożka 24°, pierścienia zacinającego oraz odpowiednio przygotowanej rury.

Dlatego gwintu nie należy uszczelniać w taki sposób jak typowego gwintu rurowego BSP czy NPT.

Jak zmierzyć M24x1,5?

Gwint M24x1,5 ma średnicę nominalną 24 mm i skok 1,5 mm. Przy pomiarze gwintu zewnętrznego suwmiarką można uzyskać około 23,6-23,9 mm.

Poza średnicą gwintu trzeba jednak sprawdzić również średnicę rury. W tej złączce właściwy rozmiar to 16 mm.

M24x1,5 nie zawsze oznacza 16S

Sam gwint M24x1,5 nie wystarcza do pełnej identyfikacji. W hydraulice może występować w różnych konfiguracjach i systemach.

Przed zakupem należy potwierdzić cały zestaw parametrów:

M24x1,5,
rura 16 mm,
ciężka seria S,
stożek 24°,
wykonanie nierdzewne,
wersja kompletna.

Kiedy szczególnie przydaje się komplet 16S?

Kompletna złączka jest dobrym rozwiązaniem przy budowie lub naprawie instalacji od podstaw, ponieważ pozwala od razu przygotować dwa nowe połączenia rurowe.

Sprawdza się między innymi podczas:

montażu nowych linii hydraulicznych,
przedłużania istniejącego odcinka rury,
modernizacji maszyn,
wymiany skorodowanych elementów,
serwisu instalacji nierdzewnych.

Najczęstszy błąd podczas montażu

Jednym z typowych błędów jest próba wykorzystania przypadkowego pierścienia lub nakrętki tylko dlatego, że gwint M24x1,5 daje się skręcić.

W systemie 16S elementy zaciskowe muszą być przeznaczone dokładnie dla rury 16 mm i ciężkiej serii S. Nieprawidłowy dobór może uniemożliwić prawidłowe osadzenie pierścienia i prowadzić do nieszczelności.

Na co zwrócić uwagę przy przygotowaniu rury?

Końcówka rury powinna być równo ucięta, oczyszczona z zadziorów i prawidłowo osadzona w korpusie. Szczególnie przy wysokim ciśnieniu jakość przygotowania rury ma duży wpływ na trwałość połączenia.

Przed montażem warto również sprawdzić stan powierzchni stożka i gwintów. Uszkodzenia mechaniczne mogą pogorszyć jakość połączenia nawet przy prawidłowo dobranych elementach.
