Złączka grodziowa BSP 1/2"

Przejdź do sekcji Opinie

17,48 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 1/2" BSP
Rozmiar gwintu 2 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 315 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ANGG0808P
Oznaczenie alternatywne XSV 1/2" / 6B-08

Opis

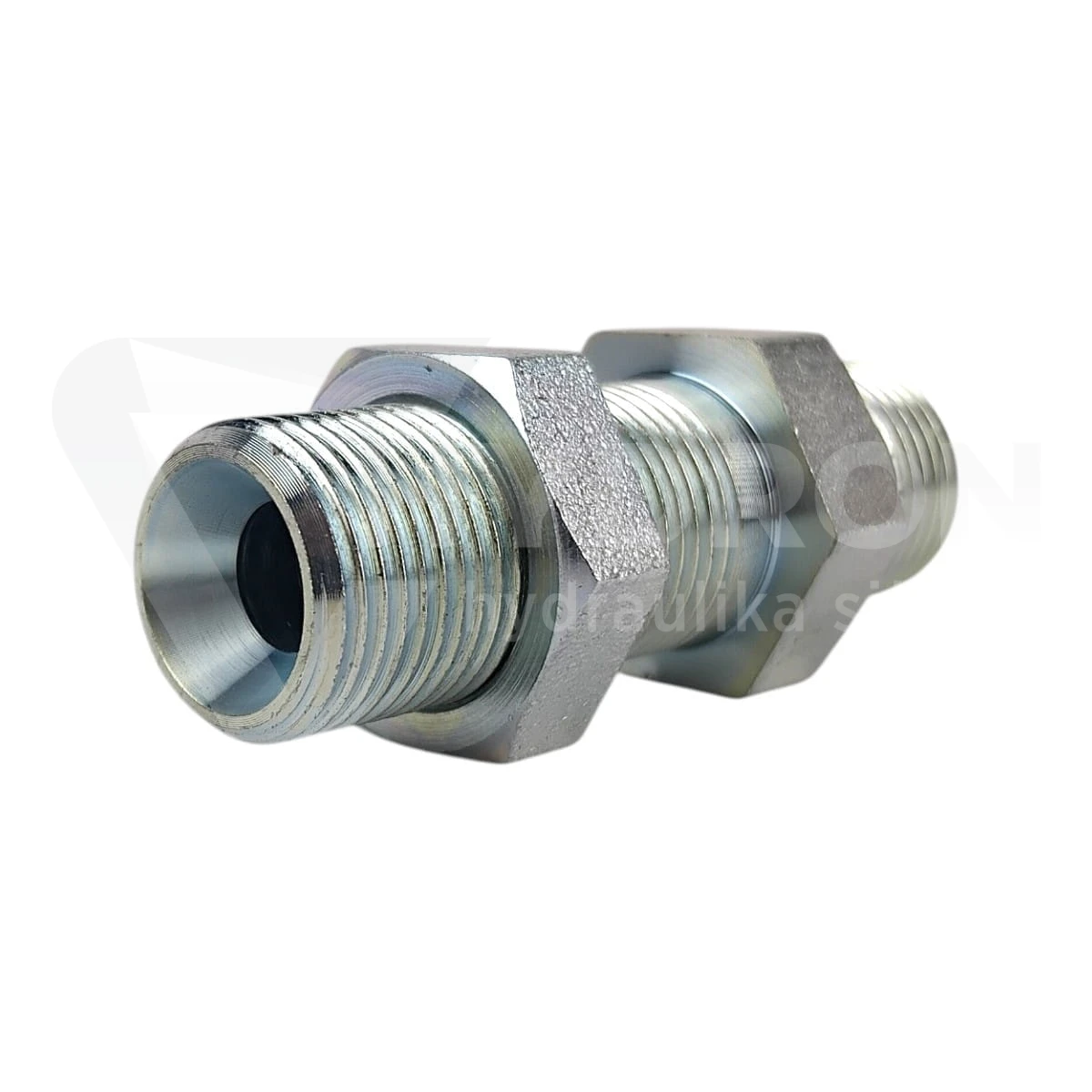

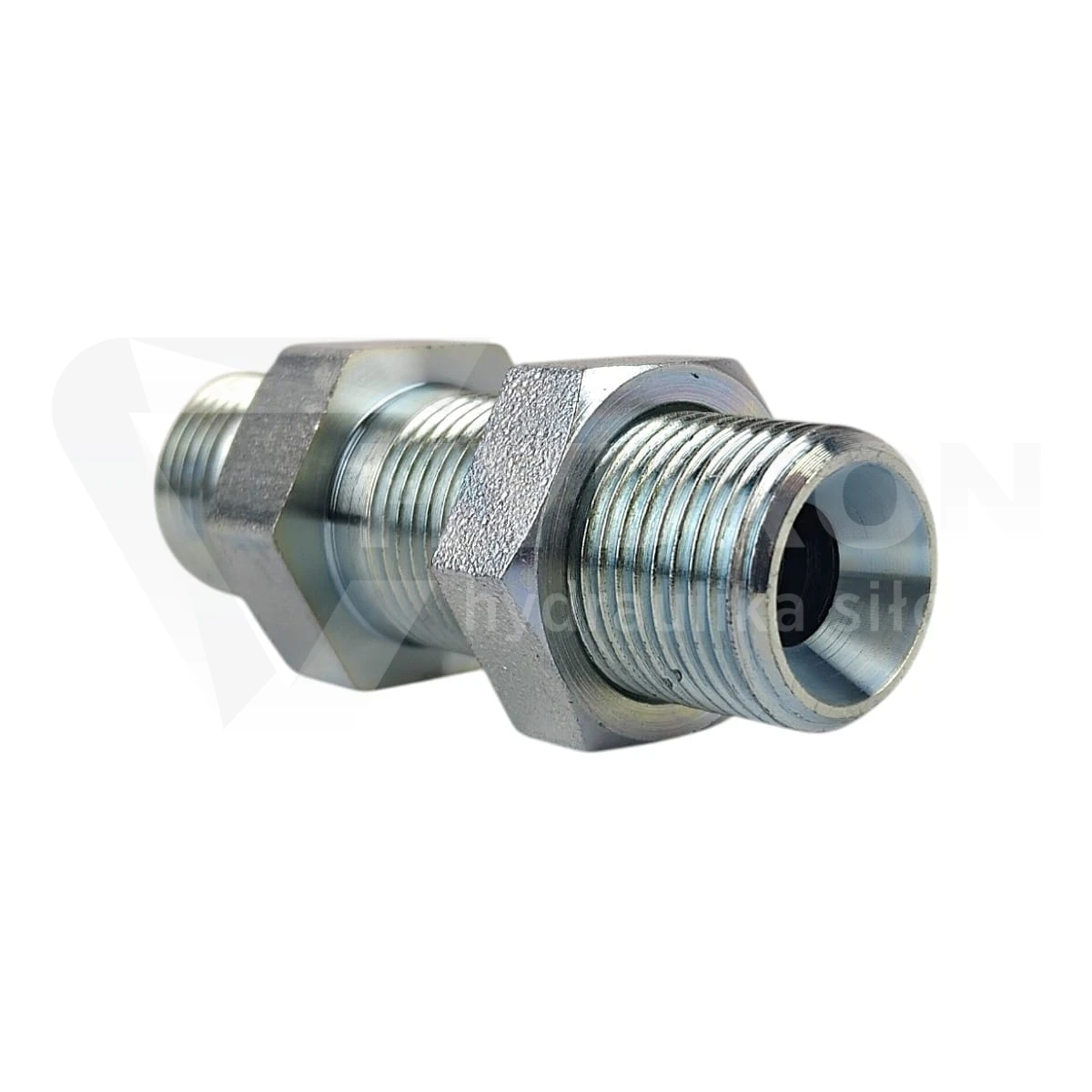

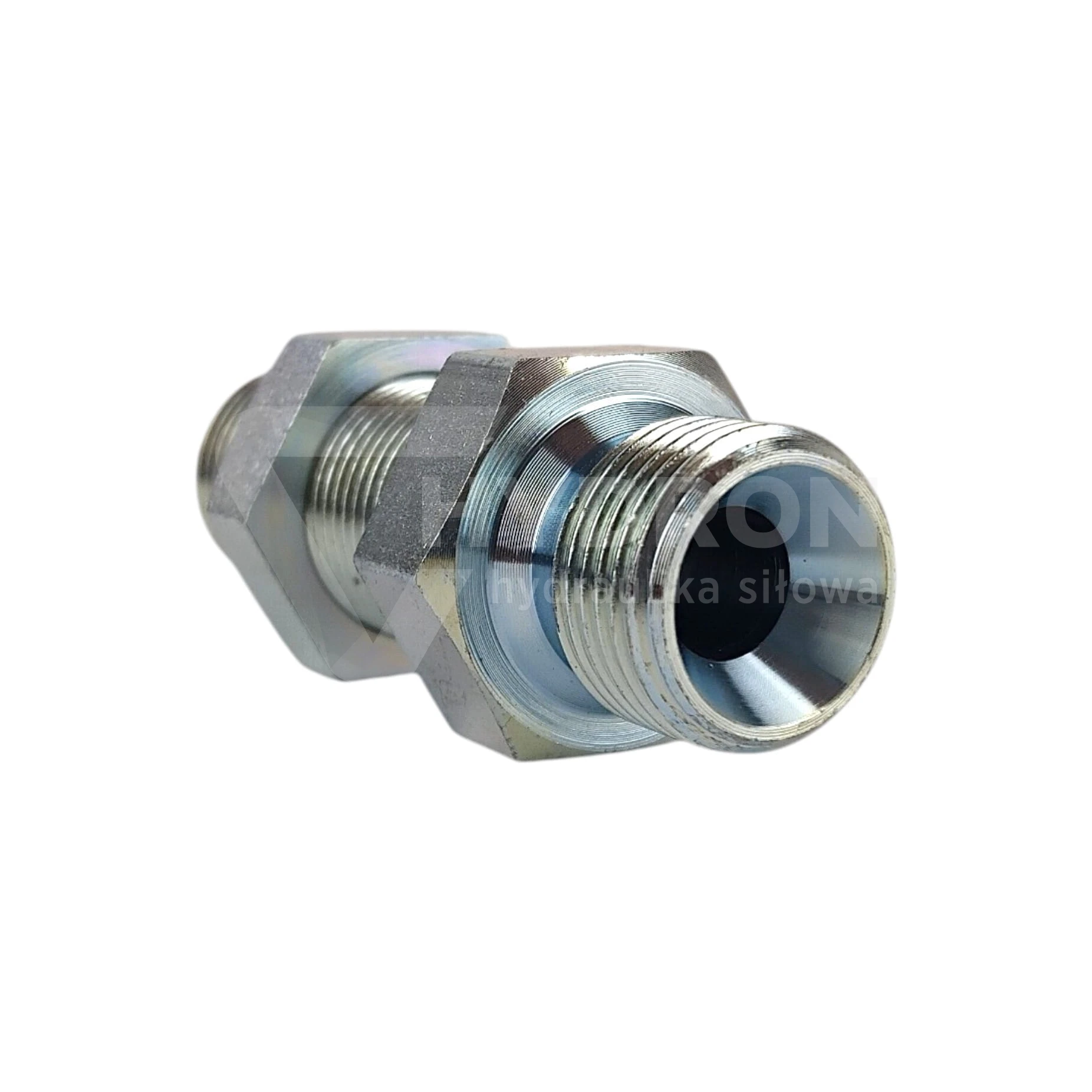

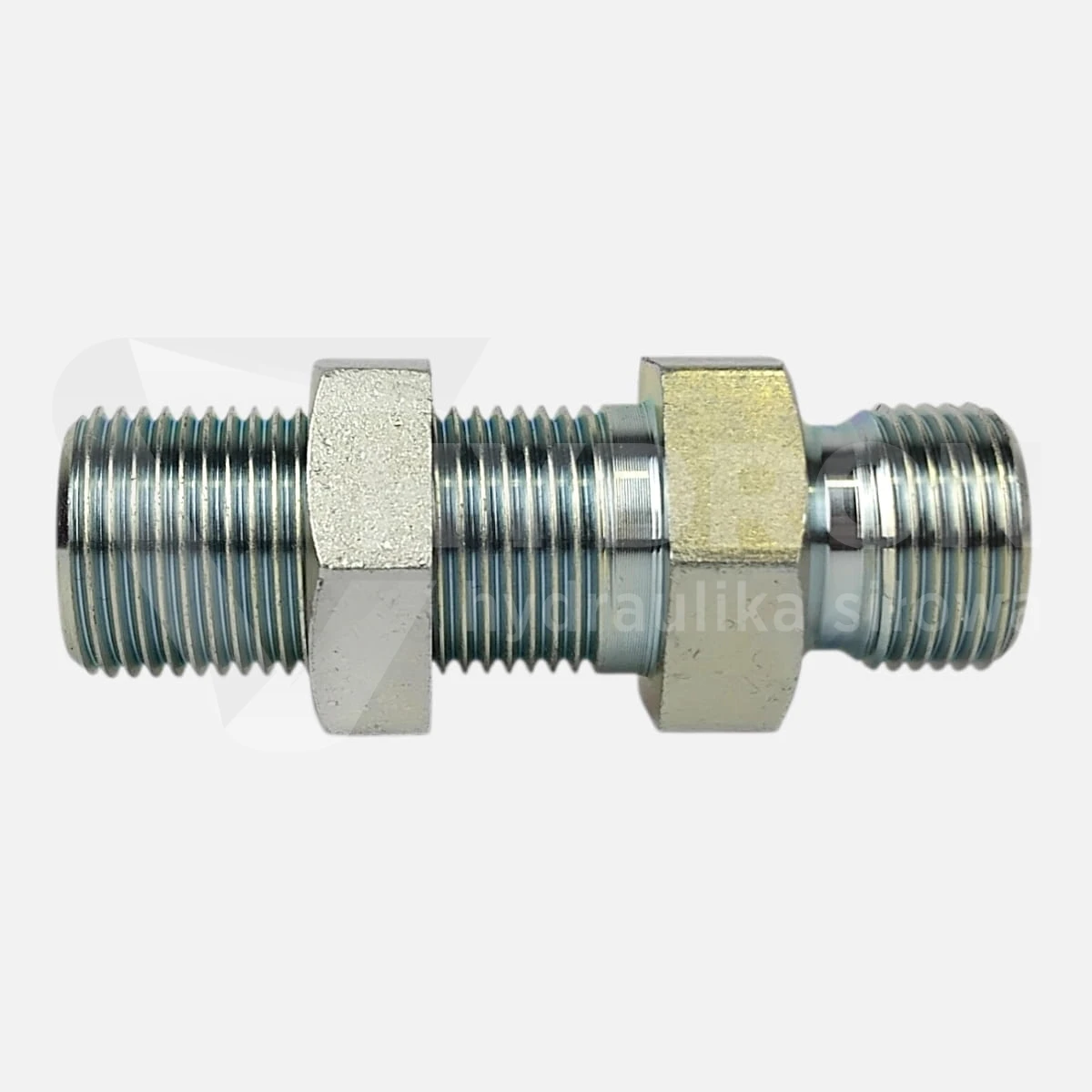

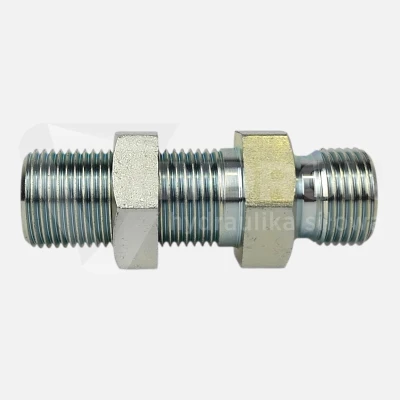

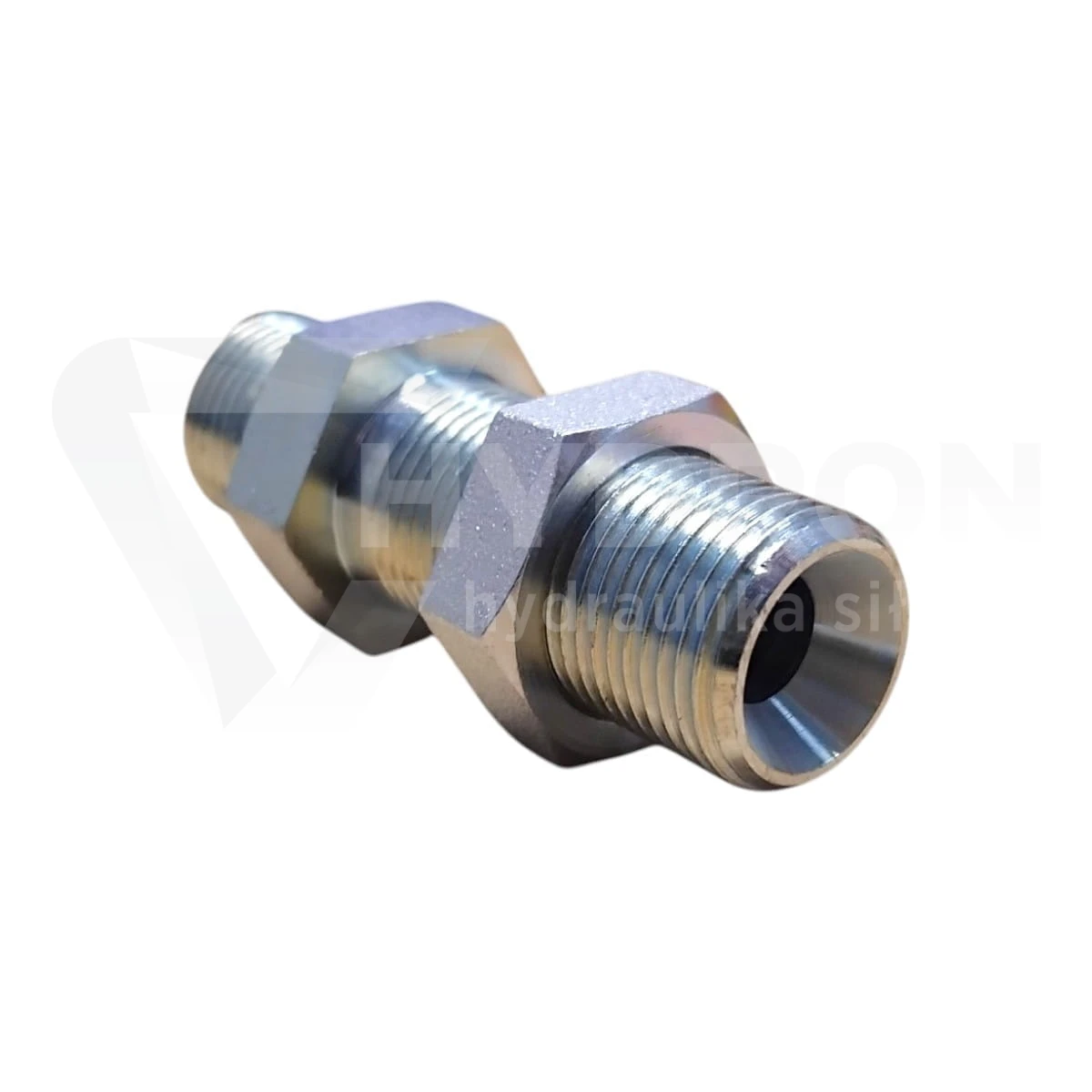

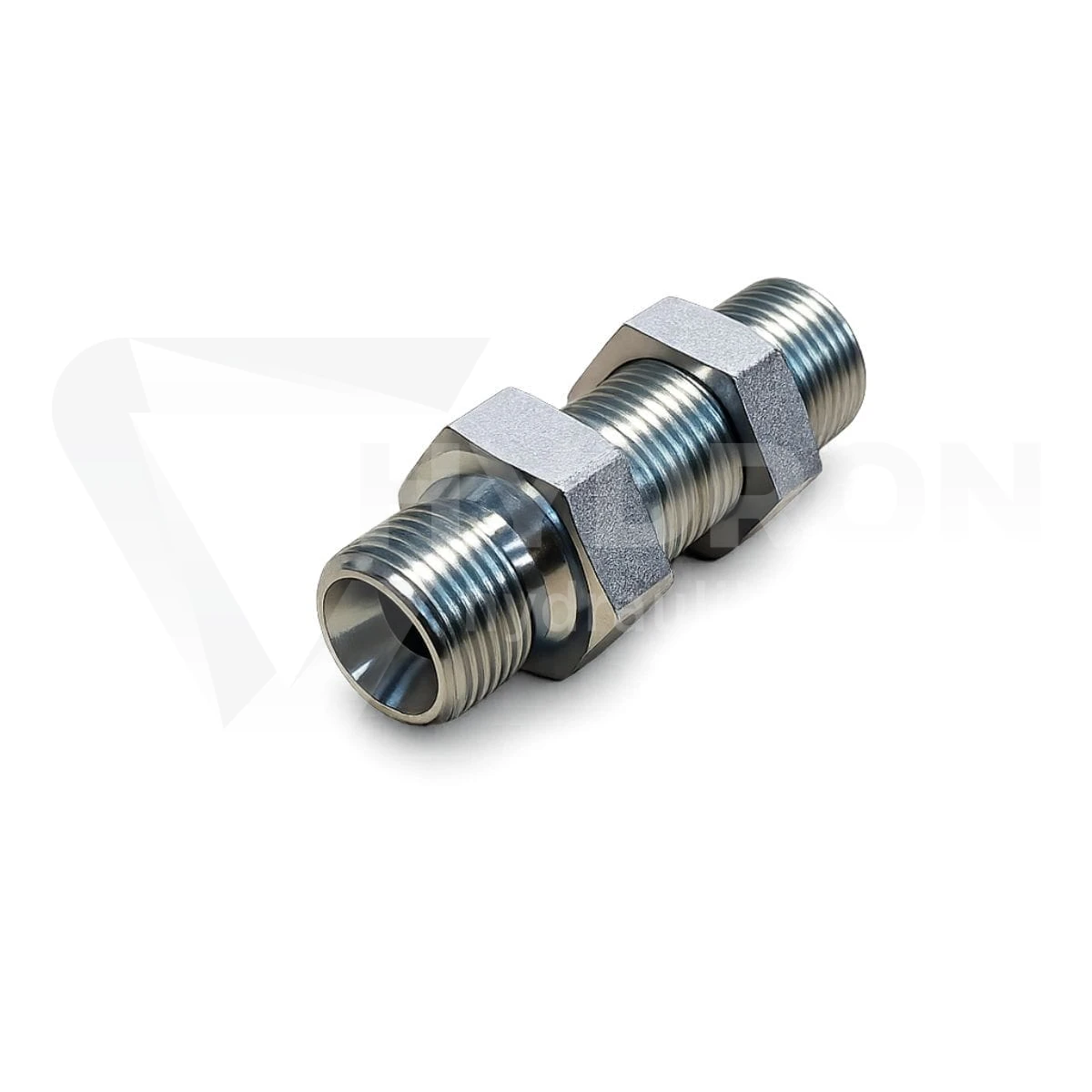

Złączka grodziowa BSP 1/2"

Złączki grodziowe w hydraulice siłowej

Złączka grodziowa BSP 1/2 to element konstrukcyjny stosowany w hydraulice siłowej, którego zadaniem jest bezpieczne i szczelne przeprowadzenie medium roboczego przez przegrody, takie jak ściany zbiorników, obudowy maszyn czy panele konstrukcyjne. W odróżnieniu od standardowych złączy liniowych, ten typ komponentu pełni jednocześnie funkcję połączeniową i montażową, stabilizując instalację w miejscu przejścia przez materiał konstrukcyjny. Gwint BSP 1/2 zapewnia kompatybilność z szeroką gamą elementów stosowanych w układach hydraulicznych, co pozwala na łatwą integrację z istniejącą instalacją bez konieczności stosowania dodatkowych redukcji.

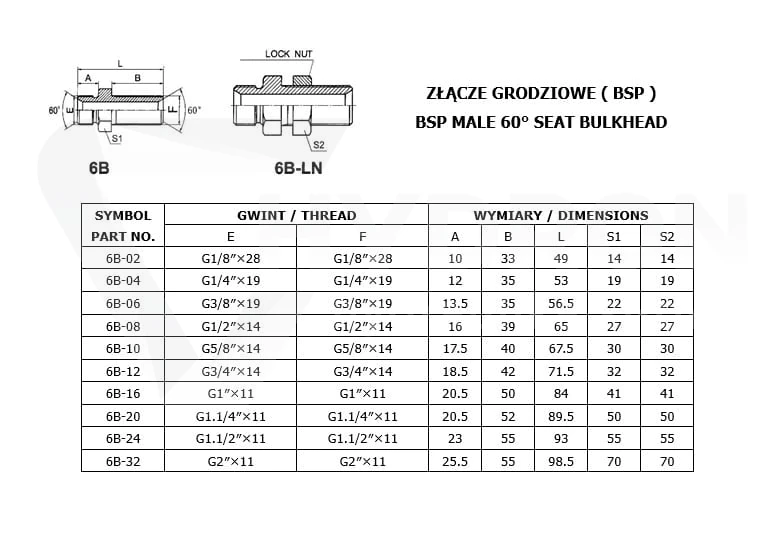

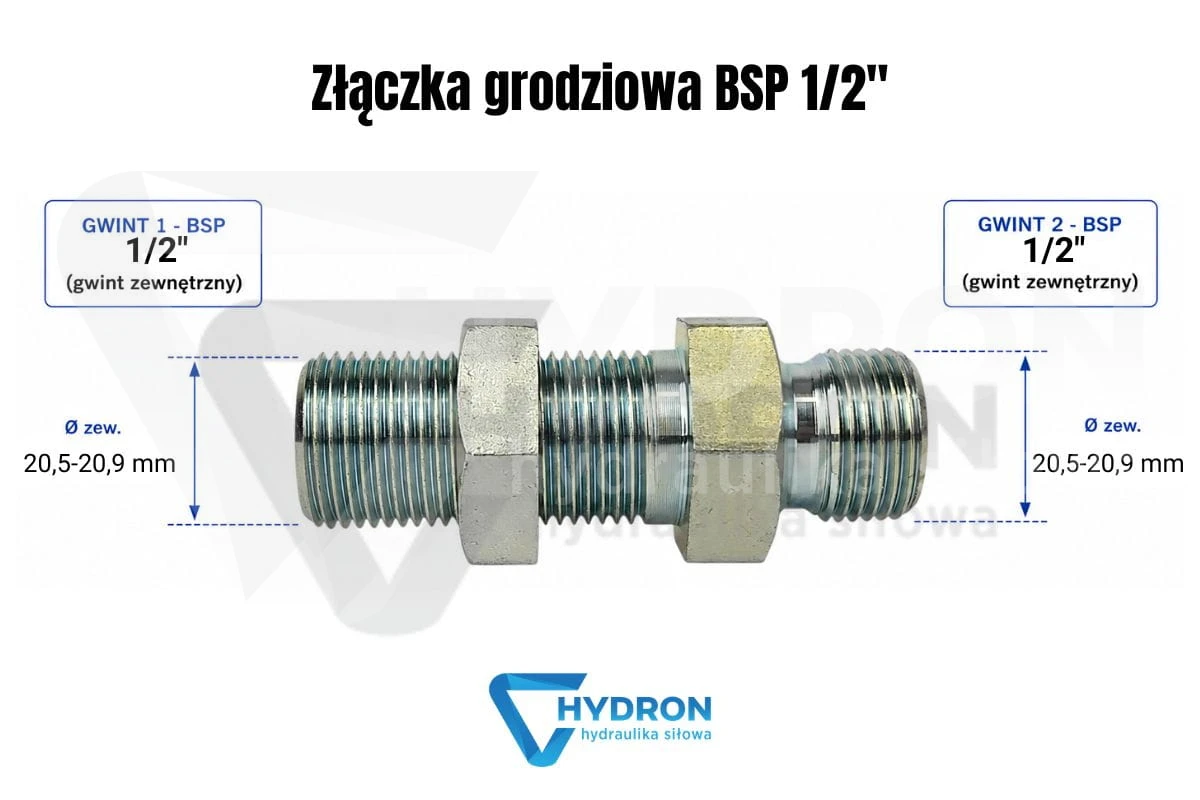

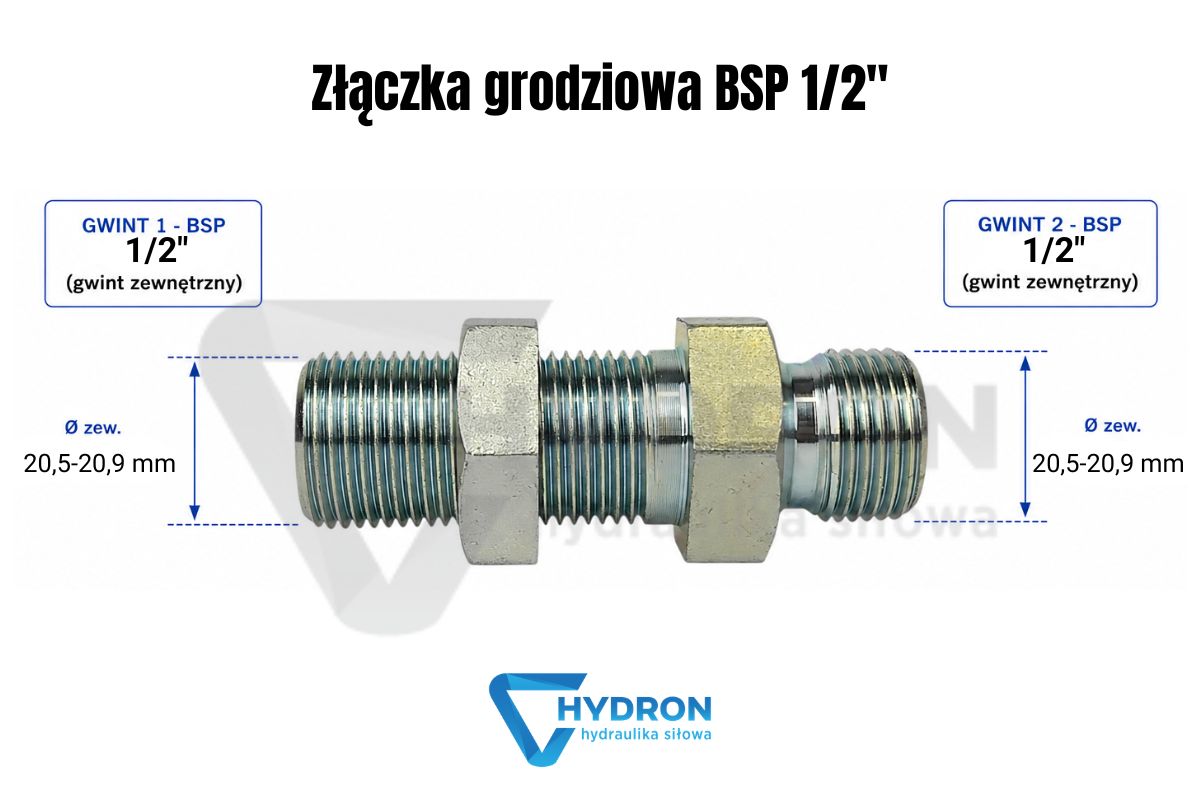

zlłączka-grodziowa-bsp 1-2 schemat gwintów

Budowa i sposób działania złączki grodziowej BSP

Konstrukcja złączki grodziowej opiera się na precyzyjnie wykonanym korpusie gwintowanym oraz przeciwnakrętce, która umożliwia trwałe zamocowanie elementu w otworze montażowym. Dzięki temu rozwiązaniu instalacja nie przenosi drgań ani obciążeń mechanicznych na przewody hydrauliczne, co znacząco wpływa na trwałość całego układu. W praktyce oznacza to większą stabilność pracy oraz ograniczenie ryzyka nieszczelności w miejscach najbardziej narażonych na uszkodzenia mechaniczne.

Gdzie stosuje się złącza grodziowe BSP 1/2"

Zastosowanie złączki grodziowej BSP 1/2 jest szczególnie istotne w systemach, gdzie przewody hydrauliczne przechodzą przez zbiorniki olejowe, ściany maszyn lub obudowy agregatów hydraulicznych. W takich miejscach nie wystarczy zwykłe połączenie gwintowane, ponieważ konieczne jest jednoczesne uszczelnienie i mechaniczne ustabilizowanie przejścia. Właśnie dlatego ten typ złączki jest standardem w profesjonalnych instalacjach hydrauliki siłowej oraz w rozwiązaniach przemysłowych wymagających długotrwałej i bezawaryjnej pracy.

Współpraca z innymi elementami instalacji

Złączka grodziowa BSP 1/2 bardzo często współpracuje z elementami takimi jak węże hydrauliczne, przewody hydrauliczne oraz złączki hydrauliczne, tworząc kompletny system przesyłu medium roboczego. Jej zastosowanie pozwala na uporządkowanie instalacji oraz ograniczenie liczby potencjalnych punktów awarii. W praktyce przekłada się to na łatwiejszy serwis, szybszą diagnostykę oraz większą przewidywalność pracy całego układu.

Materiały i odporność na warunki pracy

Ważnym aspektem jest również materiał wykonania. Złączki grodziowe dostępne w ofercie Hydron produkowane są z materiałów odpornych na działanie olejów hydraulicznych, wysokiego ciśnienia oraz zmiennych temperatur. Odpowiednia obróbka powierzchniowa zabezpiecza element przed korozją, co ma szczególne znaczenie w środowiskach przemysłowych oraz w maszynach pracujących na zewnątrz. Dzięki temu użytkownik ma pewność, że instalacja zachowa swoje właściwości przez długi czas eksploatacji.

Jak dobrać złączkę grodziową bsp 1/2"

Dobór złączki grodziowej BSP 1/2 powinien być zawsze poprzedzony analizą warunków pracy instalacji. Należy uwzględnić takie parametry jak ciśnienie robocze, rodzaj medium, temperatura pracy oraz grubość przegrody, przez którą przeprowadzane jest połączenie. Istotna jest również kompatybilność z innymi elementami systemu, w tym z szybkozłączami hydraulicznymi oraz armaturą pneumatyczną, jeśli instalacja ma charakter mieszany. Nieprawidłowy dobór może prowadzić do spadków ciśnienia, nieszczelności lub przedwczesnego zużycia elementów.

Najczęstsze błędy montażowe i eksploatacyjne

Częstym błędem jest stosowanie złączek bez odpowiedniego dopasowania gwintów lub niedostateczne dokręcenie przeciwnakrętki. W praktyce może to skutkować luzowaniem się elementu podczas pracy oraz powstawaniem mikronieszczelności, które z czasem prowadzą do poważniejszych awarii. Równie istotne jest właściwe przygotowanie otworu montażowego powinien on być wykonany z odpowiednią dokładnością, aby zapewnić stabilne osadzenie złączki i równomierne rozłożenie sił.

Zastosowanie w różnych branżach przemysłu

Złączka grodziowa BSP 1/2" znajduje zastosowanie w wielu branżach. Jest wykorzystywana w maszynach rolniczych, gdzie instalacje hydrauliczne narażone są na duże obciążenia i zmienne warunki pracy. Stosuje się ją również w budownictwie, w maszynach przemysłowych oraz w systemach transportu cieczy, gdzie konieczne jest bezpieczne przeprowadzenie przewodów przez elementy konstrukcyjne. W każdej z tych aplikacji jej rola pozostaje taka sama – zapewnienie szczelnego, stabilnego i trwałego połączenia.

Eksploatacja i kontrola techniczna

W kontekście eksploatacji istotne jest także regularne sprawdzanie stanu technicznego złączki oraz jej połączeń. Kontrola dokręcenia przeciwnakrętki, stanu gwintów oraz ewentualnych oznak zużycia pozwala na wczesne wykrycie problemów i zapobieganie poważniejszym awariom. W praktyce oznacza to mniejsze ryzyko przestojów oraz większe bezpieczeństwo pracy całej instalacji.

Rola złączek w kompletnym systemie hydraulicznym

W Hydron szczególną uwagę przykłada się do tego, aby oferowane komponenty spełniały wymagania profesjonalnych użytkowników. Złączki grodziowe BSP 1/2 dostępne w ofercie są dobierane pod kątem kompatybilności z szerokim asortymentem elementów hydrauliki siłowej, co pozwala na kompleksową realizację instalacji z jednego źródła. Dzięki temu klienci mogą liczyć na spójność systemu, łatwość montażu oraz dostępność wszystkich niezbędnych komponentów.

Znaczenie prawidłowego doboru elementów

W praktyce oznacza to możliwość budowy kompletnego układu, w którym wszystkie elementy – od złączek, przez przewody hydrauliczne, aż po szybkozłącza hydrauliczne współpracują ze sobą w sposób przewidywalny i bezpieczny. Takie podejście znacząco upraszcza proces projektowania instalacji oraz minimalizuje ryzyko błędów montażowych.

Cechy techniczne

Złączka grodziowa BSP 1/2 nie jest tylko prostym elementem łączeniowym, ale integralną częścią systemu hydraulicznego, która wpływa na jego stabilność, szczelność i trwałość. Jej prawidłowy dobór oraz montaż mają bezpośredni wpływ na efektywność pracy całej instalacji, dlatego warto traktować ją jako element wymagający takiej samej uwagi jak pozostałe komponenty układu.

oznaczenie alternatywne: XSV 1/2"
SYMBOL: 6B-08
Całkowita długość: 65 mm

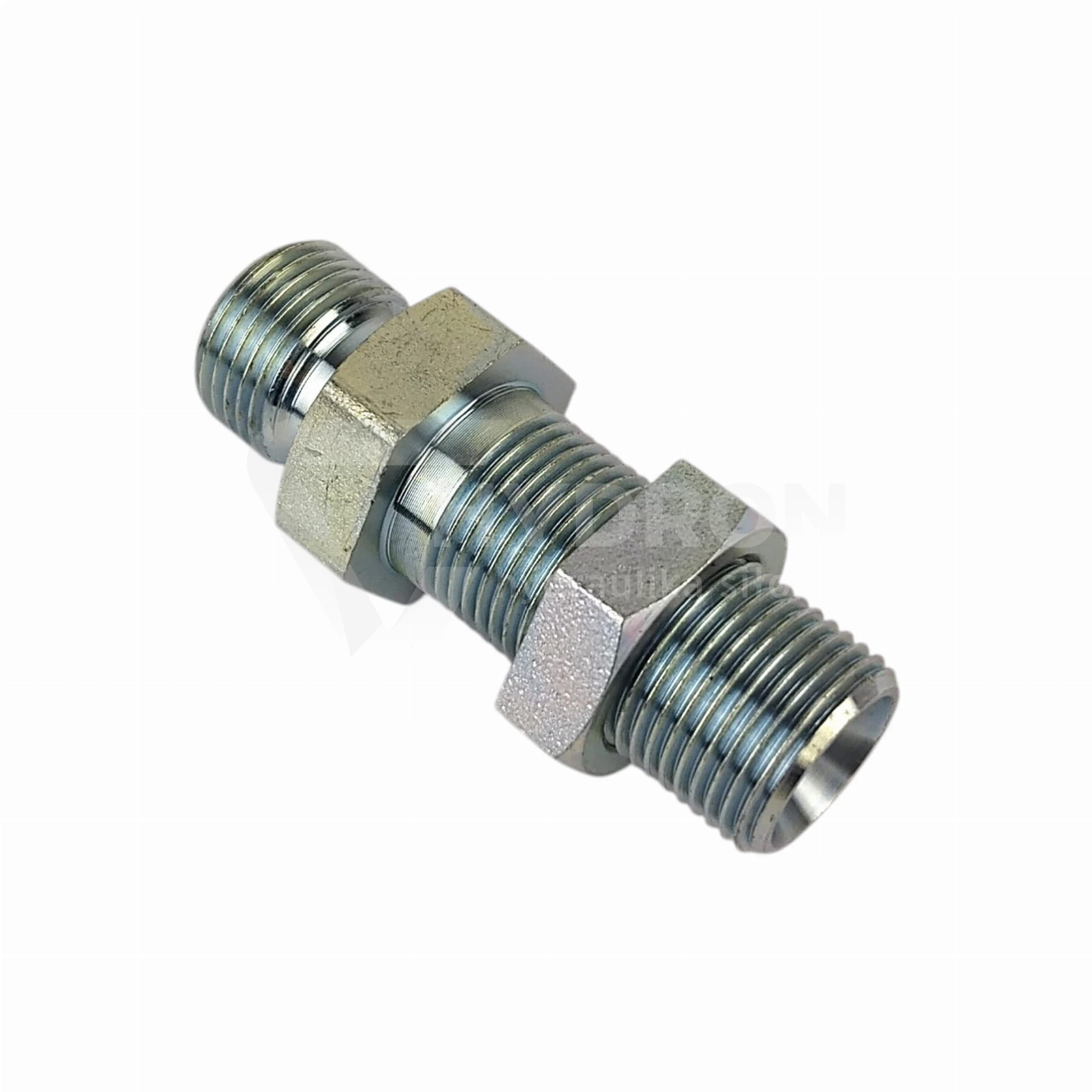

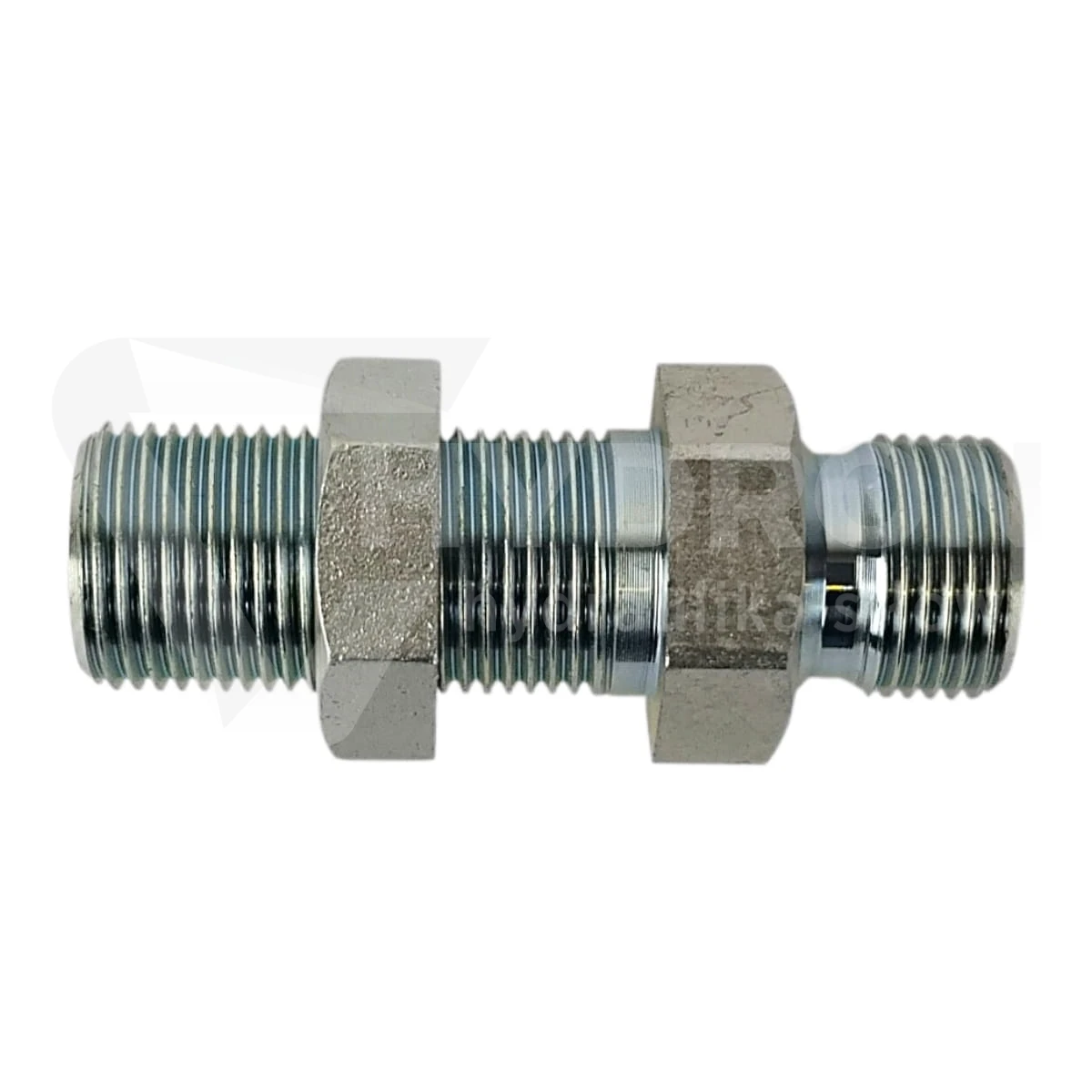

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
