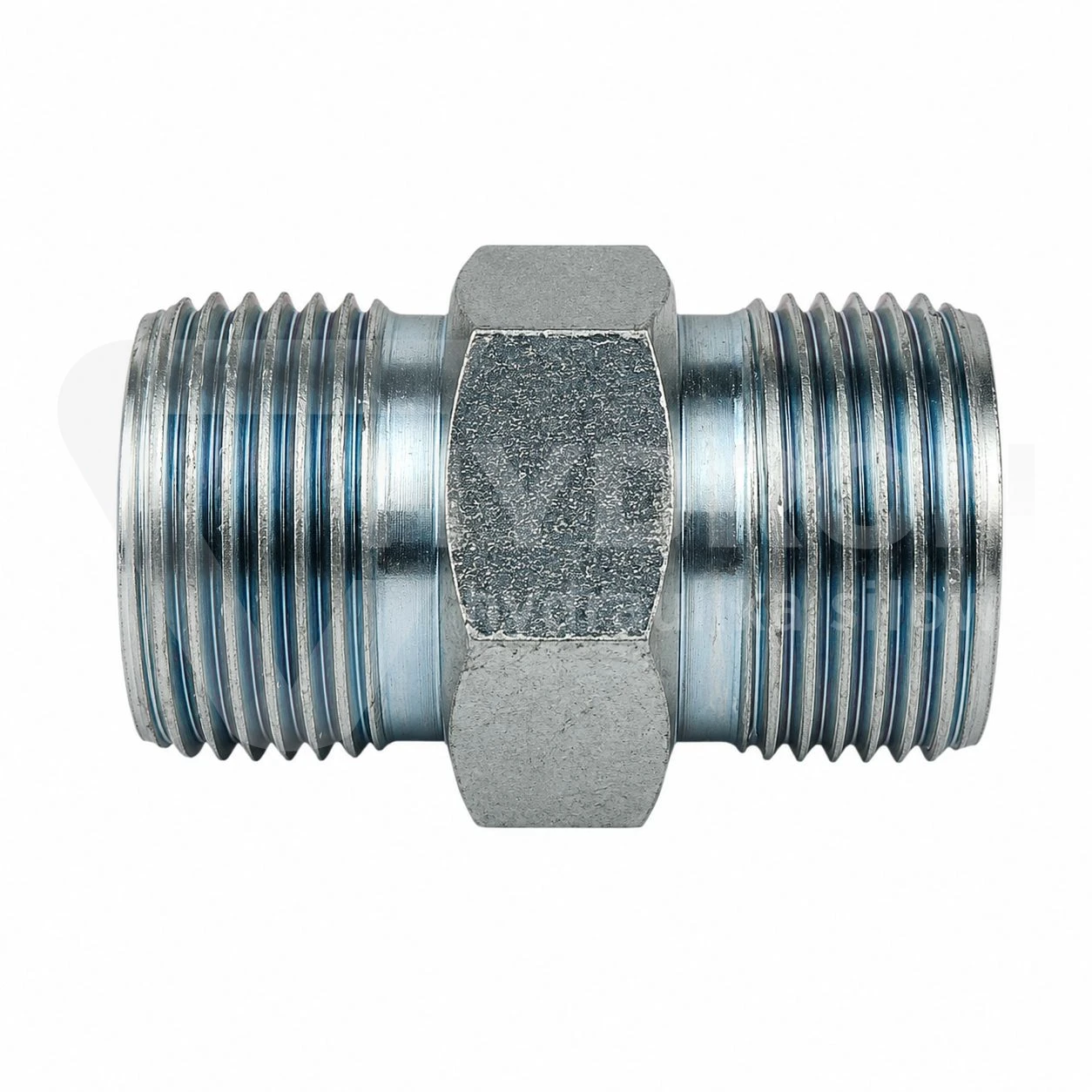

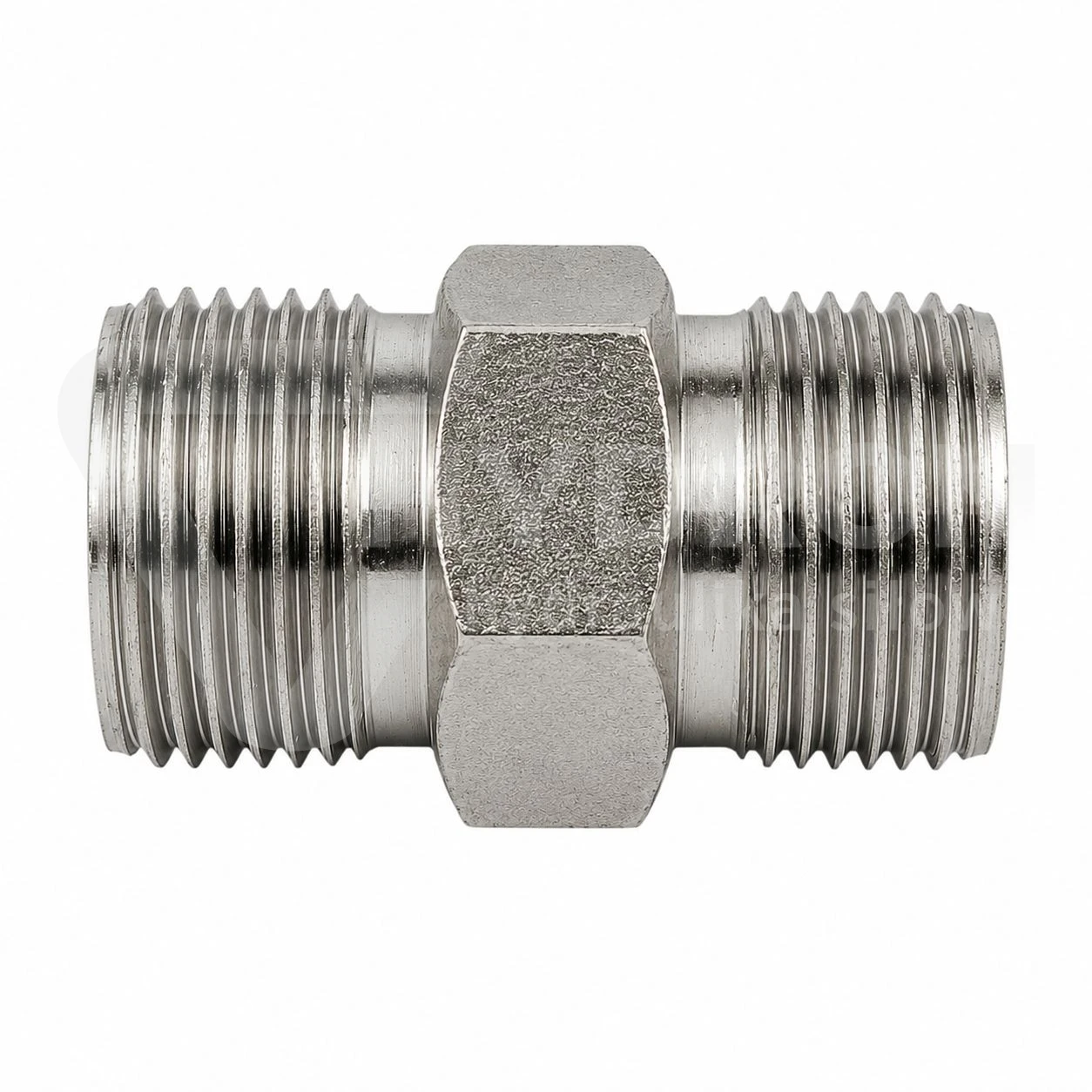

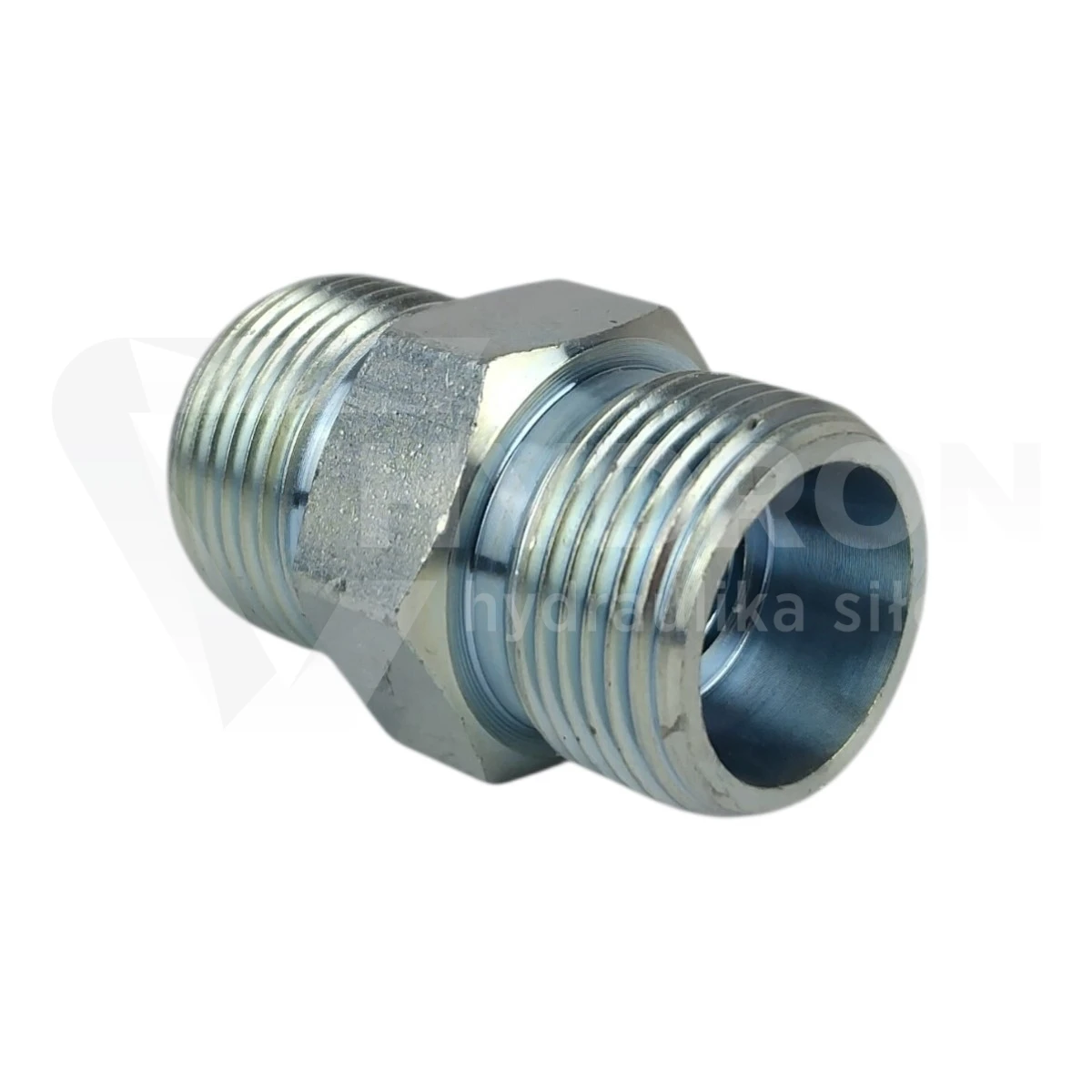

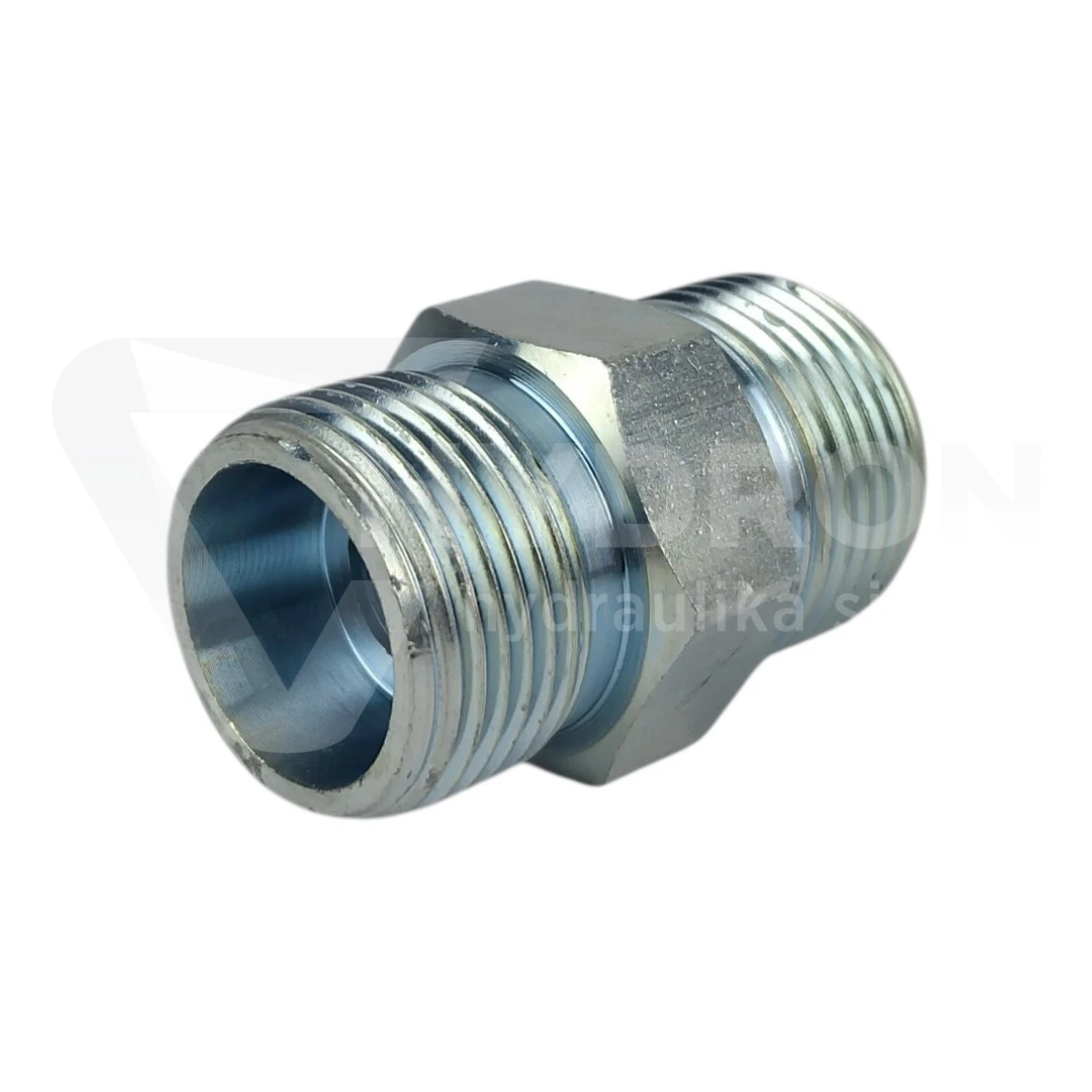

Złączka / Przyłączka M16X1,5/M24X1,5 10L/16S

Przejdź do sekcji Opinie

11,38 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Rozmiar gwintu 2 M24X1,5
Rozmiar gwintu 2 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka / Przyłączka M16x1,5 / M24x1,5 10L / 16S 315 bar

Złączka / Przyłączka M16x1,5 / M24x1,5 10L / 16S to prosty element metryczny przeznaczony do połączenia dwóch różnych rozmiarów i dwóch różnych serii złączy rurowych. Po stronie M16x1,5 współpracuje z rurką 10 mm w serii lekkiej L, natomiast po stronie M24x1,5 z rurką 16 mm w serii ciężkiej S. Dzięki takiej konfiguracji może pełnić funkcję złączki redukcyjnej albo przyłączki w układzie hydraulicznym, w którym konieczne jest przejście pomiędzy 10L i 16S.

Parametry techniczne

typ produktu: złączka / przyłączka prosta,
gwint 1: M16x1,5 zewnętrzny,
gwint 2: M24x1,5 zewnętrzny,
rozmiar po stronie M16x1,5: 10L,
rozmiar po stronie M24x1,5: 16S,
średnica rurki po stronie 10L: 10 mm,
średnica rurki po stronie 16S: 16 mm,
średnica zewnętrzna gwintu M16x1,5: około 15,6-15,9 mm,
średnica wewnętrzna gwintu M16x1,5: około 14,2-14,6 mm,
średnica zewnętrzna gwintu M24x1,5: około 23,6-23,9 mm,
średnica wewnętrzna gwintu M24x1,5: około 22,2-22,6 mm,
seria po stronie M16x1,5: lekka L,
seria po stronie M24x1,5: ciężka S,
kąt stożka połączenia: 24°,
ciśnienie pracy: 315 bar,
system połączenia: metryczny DIN 2353 / ISO 8434-1,
przeznaczenie: przejście pomiędzy 10L i 16S.

10L / 16S redukcja średnicy i zmiana serii

Ta złączka jest bardziej złożona niż standardowy wariant redukcyjny w jednej serii. Po stronie 10L pracuje w lekkiej serii L, natomiast po stronie 16S w ciężkiej serii S.

W praktyce oznacza to jednocześnie:

przejście z rurki 10 mm na rurkę 16 mm,
zmianę gwintu z M16x1,5 na M24x1,5,
zmianę serii z lekkiej L na ciężką S.

Dzięki temu jednym korpusem można połączyć fragmenty instalacji, które normalnie wymagałyby kilku kolejnych przejściówek.

M16x1,5 po stronie 10L

Po mniejszej stronie zastosowany jest gwint zewnętrzny M16x1,5. W tym wariancie odpowiada on rozmiarowi 10L, czyli rurce o średnicy zewnętrznej 10 mm w lekkiej serii L.

Przy pomiarze suwmiarką zewnętrzna średnica gwintu powinna wynosić około 15,6-15,9 mm. Skok wynosi 1,5 mm.

Nie należy jednak identyfikować tej strony wyłącznie po M16x1,5. Ten sam gwint może występować również w innych konfiguracjach, dlatego zawsze trzeba potwierdzić oznaczenie 10L.

M24x1,5 po stronie 16S

Druga strona posiada gwint zewnętrzny M24x1,5 i współpracuje z rurką 16 mm w ciężkiej serii S.

Średnica zewnętrzna gwintu M24x1,5 wynosi orientacyjnie około 23,6-23,9 mm. Skok również wynosi 1,5 mm.

W tym przypadku bardzo ważne jest oznaczenie 16S, ponieważ sam gwint M24x1,5 nie określa jeszcze średnicy rurki ani serii połączenia.

Złączka czy przyłączka?

Produkt może być stosowany zarówno jako złączka, jak i przyłączka, zależnie od sposobu wykorzystania w układzie.

Jako złączka służy do połączenia dwóch elementów instalacji o różnych rozmiarach. Jako przyłączka może pełnić funkcję przejścia pomiędzy elementem 10L i przyłączem 16S w maszynie, rozdzielaczu, zaworze lub innym komponencie hydraulicznym.

Najważniejsze pozostaje zachowanie zgodności obu stron ze stożkiem 24° oraz odpowiednim systemem rurowym.

Stożek 24° i sposób wykonania połączenia

Złączka pracuje w metrycznym systemie DIN 2353 ze stożkiem 24°. Szczelność uzyskuje się dzięki prawidłowej współpracy korpusu, pierścienia zacinającego, nakrętki i powierzchni stożkowej.

Gwinty M16x1,5 oraz M24x1,5 odpowiadają głównie za docisk elementów. Nie są gwintami rurowymi przeznaczonymi do bezpośredniego uszczelniania medium.

315 bar ciśnienia pracy

Dla konfiguracji 10L / 16S przyjmuje się ciśnienie pracy 315 bar.

W kompletnej instalacji wartość dopuszczalna może być niższa, jeśli którykolwiek z pozostałych elementów ma niższe ciśnienie znamionowe. Należy więc uwzględnić również parametry rur, przewodów, zaworów, pierścieni i nakrętek.

Dlaczego po stronie 10L i 16S potrzebne są różne elementy?

To szczególnie ważne przy tej złączce. Po obu stronach nie można zastosować tych samych pierścieni ani nakrętek, ponieważ każda strona należy do innej serii i współpracuje z inną średnicą rurki.

10L wymaga elementów na rurkę 10 mm w serii lekkiej,
16S wymaga elementów na rurkę 16 mm w serii ciężkiej.

Przy kompletowaniu połączenia trzeba więc traktować obie strony osobno.

Typowa pomyłka: M16x1,5 nie zawsze oznacza 10L

Gwint M16x1,5 może występować także w innych systemach, na przykład 8S. Dlatego sam pomiar około 16 mm nie wystarcza.

W tym produkcie właściwa konfiguracja to:

M16x1,5 = 10L,
M24x1,5 = 16S.

Jeżeli po stronie M16x1,5 znajduje się rurka 8 mm, mamy już inną serię i inny produkt.

M24x1,5 też wymaga weryfikacji serii

Podobnie M24x1,5 może występować w kilku rozwiązaniach. Tutaj odpowiada on stronie 16S.

Przy wymianie istniejącego elementu najlepiej sprawdzić jednocześnie gwint, średnicę rurki i oznaczenie serii. To znacznie ogranicza ryzyko zakupu niewłaściwej części.

Gdzie sprawdza się przejście 10L / 16S?

Tego typu złączka znajduje zastosowanie między innymi przy:

modernizacji układów hydraulicznych,
przebudowie istniejących instalacji rurowych,
podłączaniu nowych zaworów lub rozdzielaczy,
łączeniu odcinków instalacji o różnych średnicach,
przejściu z lekkiej serii L na ciężką serię S,
serwisie maszyn rolniczych, budowlanych i przemysłowych.

Zmiana z rurki 10 mm na 16 mm a przepływ

Przejście z rurki 10 mm na 16 mm zwiększa dostępny przekrój przepływu. Może to być przydatne tam, gdzie większy fragment instalacji wymaga mniejszej prędkości przepływu oleju.

Jeżeli medium płynie w przeciwnym kierunku, czyli z 16S do 10L, należy sprawdzić, czy mniejsza średnica 10 mm zapewnia wystarczającą przepustowość dla wymaganej wydajności.
