Złączka / Przyłączka M26X1,5/M36x2 18L/28L

Przejdź do sekcji Opinie

36,14 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

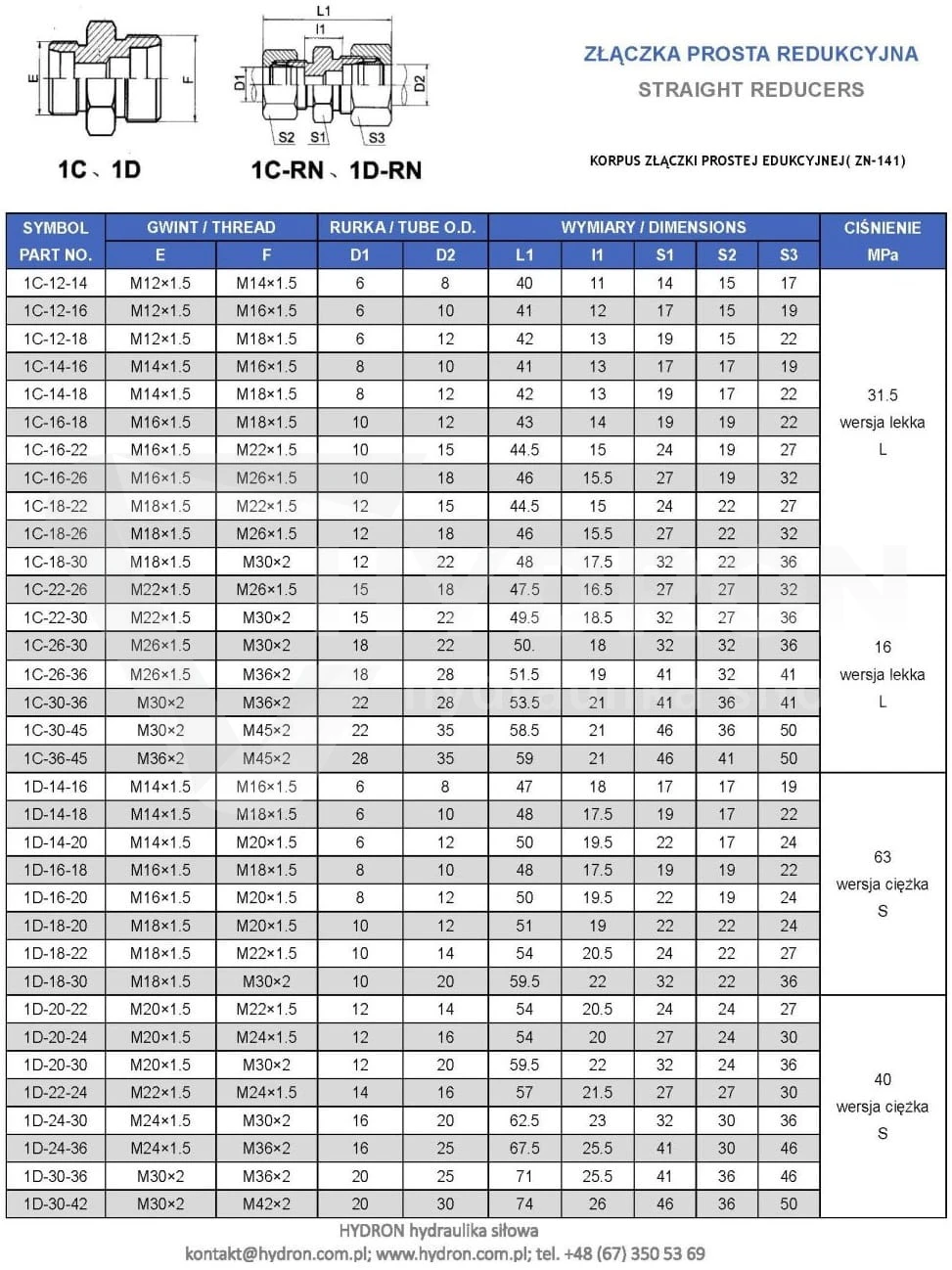

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M26x1,5
Rozmiar gwintu 1 w milimetrach 25,6-25,9zew./24,2-24,6wew.
Rozmiar gwintu 2 M36X2
Rozmiar gwintu 2 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn98R-28/18L
Oznaczenie wg VITILLO AME2818L.1
Oznaczenie wg CAST 104118.1
Oznaczenie wg PARKER ERMETO GR28/18L

Opis

Złączka prosta redukcyjna BB M26x1,5 / M36x2 18L/28L – łącznik hydrauliczny 24°

Złączka prosta redukcyjna BB M26x1,5 / M36x2 18L/28L to dwustronne przyłącze hydrauliczne z gwintami zewnętrznymi metrycznymi i stożkami zaciskowymi 24°. Umożliwia połączenie przewodów lub elementów instalacji o rozmiarach 18L i 28L w systemie złączy metrycznych serii lekkiej. Przeznaczona jest do układów hydrauliki siłowej pracujących przy ciśnieniu nominalnym do 315 bar. Znajduje zastosowanie w maszynach rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeniach przemysłowych.

Parametry techniczne

Rodzaj: złączka prosta redukcyjna BB, przyłączka hydrauliczna dwustronna.
Typ złącza: TN98R.
Gwint zewnętrzny strony 1: M26x1,5.
Gwint zewnętrzny strony 2: M36x2.
Rozmiar przyłącza strony 1: 18L.
Rozmiar przyłącza strony 2: 28L.
Kąt stożka zaciskowego: 24°.
Wersja: lekka (L).
Ciśnienie nominalne: 315 bar.
Medium robocze: olej hydrauliczny.
Rodzaj połączenia: metryczne, zaciskowe 24°.

Oznaczenia katalogowe i odpowiedniki

CAST: 104118.1.
Rastelli Raccordi: TN98R-28/18L.
Parker Ermeto: GR28/18L.
Vitillo: AME2818L.1.
Typ konstrukcyjny: TN98R – Straight reducing coupling.

Zastosowanie złączki redukcyjnej BB 18L/28L

Złączka M26x1,5 / M36x2 przeznaczona jest do łączenia przewodów hydraulicznych lub elementów wyposażonych w kompatybilne przyłącza zaciskowe 24°. Umożliwia przejście pomiędzy rozmiarami 18L i 28L bez konieczności zmiany systemu połączeń. Współpracuje z odpowiednio dobranymi nakrętkami i pierścieniami zaciskowymi, zapewniając szczelność po prawidłowym montażu.

Produkt określany jest również jako nypel metryczny M26x1,5 / M36x2, złączka BB 18L/28L, łącznik metryczny redukcyjny lub złączka prosta hydrauliczna 24°.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów przyłączeniowych.
