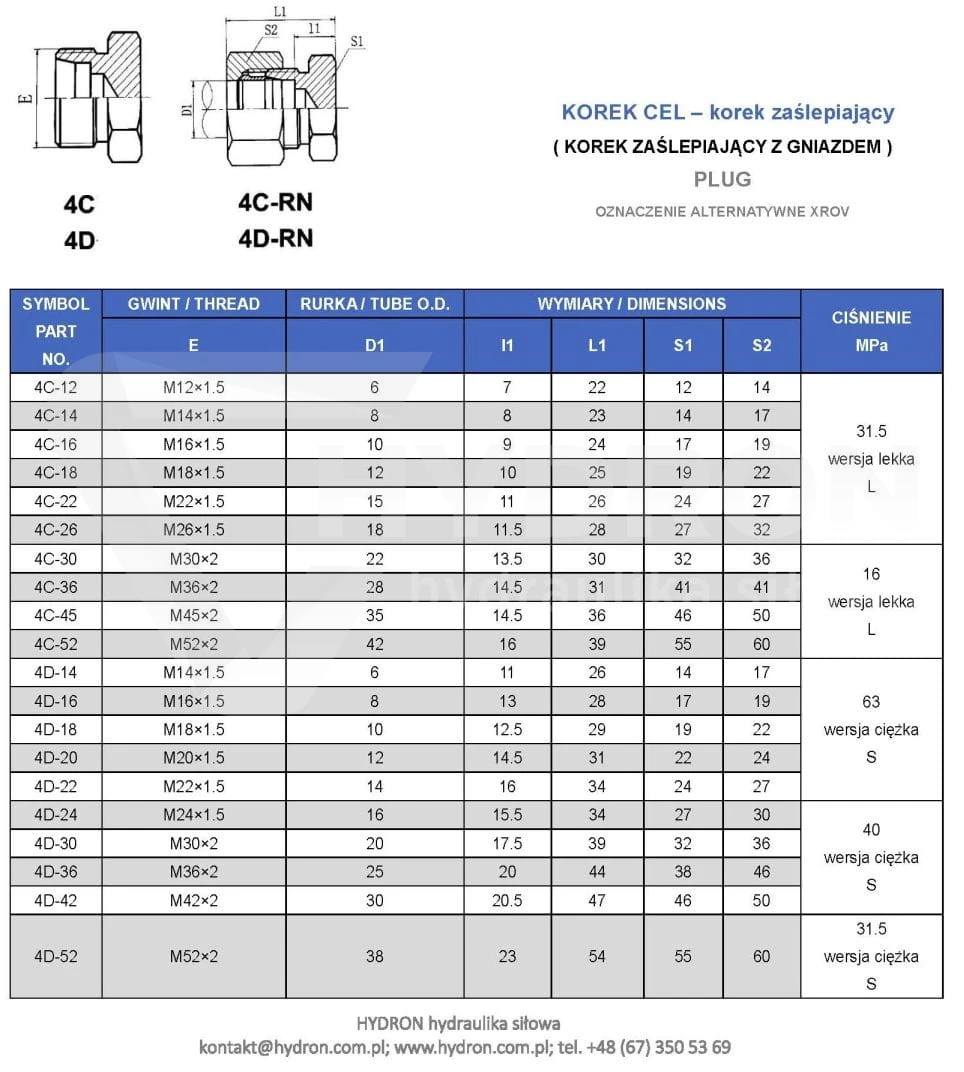

Korek CEL M22X1,5 15L

Przejdź do sekcji Opinie

15,06 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 315 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-15L
Oznaczenie wg VITILLO ATME15L.1
Oznaczenie wg CAST 108008.1
Oznaczenie wg PARKER ERMETO ROV 15-L

Opis

Korek CEL M22x1,5 15L

Korek CEL M22x1,5 15L to zaślepka hydrauliczna przeznaczona do zamykania końcówek przewodów hydraulicznych oraz innych kompatybilnych złączy zakończonych nakrętką. Produkt należy do serii lekkiej L i współpracuje z połączeniami w rozmiarze 15L, wyposażonymi w nakrętkę o gwincie metrycznym M22x1,5. Uszczelnienie następuje poprzez docisk odpowiednio dopasowanych powierzchni stożkowych podczas dokręcania nakrętki.

Zaślepka typu TN 296, określana również jako Blanking Plug for Tube Ends, znajduje zastosowanie w hydraulice siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia zamknięcie odpowiedniego zakończenia przewodu podczas montażu, konserwacji, naprawy lub modernizacji instalacji hydraulicznej.

Parametry techniczne korka CEL M22x1,5 15L

Rodzaj produktu: korek hydrauliczny do zaślepiania końcówek przewodów.
Typ produktu: CEL.
Rozmiar połączeniowy: 15L.
Seria połączeniowa: L – lekka.
Gwint współpracującej nakrętki: M22x1,5.
Średnica nominalna gwintu: 22 mm.
Skok gwintu: 1,5 mm.
Rodzaj uszczelnienia: stożkowe, zaciskowe podczas dokręcania.
Oznaczenie według Ermetto: ROV 15-L.
Oznaczenie według Rastelli-Raccordi: TS296-15L.
Oznaczenie według Cast: 108008.1.
Oznaczenie według Vitillo: ATME15L.1.
Typ katalogowy: TN 296.
Nazwa angielska: Blanking Plug for Tube Ends.
Przeznaczenie: zaślepianie końcówek przewodów hydraulicznych i złączy zakończonych odpowiednią nakrętką.

Zastosowanie korka CEL 15L w hydraulice siłowej

Korek CEL M22x1,5 15L jest stosowany do zamykania zakończeń przewodów hydraulicznych wyposażonych w odpowiednią nakrętkę złączną. Może być wykorzystywany podczas odłączania przewodów od elementów układu, wymiany podzespołów, prac konserwacyjnych oraz zabezpieczania niewykorzystywanych połączeń instalacji olejowych.

Produkt znajduje zastosowanie w hydraulice maszyn rolniczych, urządzeń sadowniczych, sprzętu leśnego i budowlanego oraz instalacji przemysłowych. Odpowiednio dobrany korek umożliwia zamknięcie kompatybilnego zakończenia przewodu bez konieczności jego trwałej modyfikacji.

Seria lekka L – rozmiar połączeniowy 15L

Oznaczenie 15L identyfikuje wariant należący do serii lekkiej L. Korek CEL M22x1,5 przeznaczony jest do współpracy z odpowiednio dobranymi zakończeniami przewodów tej serii. Przy kompletowaniu armatury należy zweryfikować zgodność nakrętki, oznaczenia rozmiaru oraz geometrii powierzchni uszczelniających.

Elementów serii lekkiej L nie należy automatycznie zastępować zaślepkami serii ciężkiej S. Warianty mogą różnić się wymiarami i konstrukcją połączenia. Samo dopasowanie gwintu M22x1,5 nie gwarantuje uzyskania szczelności.

Stożkowe uszczelnienie zaciskowe – zasada działania

Korek CEL wykorzystuje uszczelnienie uzyskiwane poprzez mechaniczny docisk dopasowanych powierzchni stożkowych. Element zaślepiający umieszcza się w odpowiednim zakończeniu przewodu, a następnie dociska za pomocą współpracującej nakrętki. Dokręcanie powoduje powstanie siły zaciskowej umożliwiającej zamknięcie połączenia hydraulicznego.

Szczelność zależy od zgodności geometrii korka i zakończenia przewodu, prawidłowego stanu powierzchni współpracujących oraz właściwego montażu. Zarysowania, zanieczyszczenia lub odkształcenia powierzchni stożkowych mogą powodować nieszczelności. Korek CEL nie jest uniwersalną zaślepką przeznaczoną do bezpośredniego wkręcania w dowolny otwór gwintowany.

Gwint M22x1,5 – znaczenie oznaczenia

M22x1,5 oznacza gwint metryczny o średnicy nominalnej 22 mm i skoku 1,5 mm. W przypadku korka CEL wymiar ten odnosi się do gwintu nakrętki współpracującej z zaślepką. Nakrętka odpowiada za docisk korka do zakończenia przewodu hydraulicznego.

Podczas doboru należy sprawdzić nie tylko gwint M22x1,5, ale również rozmiar 15L i rodzaj powierzchni uszczelniającej. Zgodność samego gwintu nie oznacza, że zaślepka będzie odpowiednia do każdego złącza hydraulicznego.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CEL M22x1,5 15L można identyfikować na podstawie oznaczeń stosowanych przez producentów armatury hydraulicznej. Według Ermetto występuje jako ROV 15-L, według Rastelli-Raccordi jako TS296-15L, według Cast jako 108008.1, natomiast według Vitillo jako ATME15L.1.

Oznaczenia katalogowe ułatwiają wyszukiwanie części zamiennych, porównywanie dokumentacji technicznej oraz kompletowanie połączeń hydraulicznych. Przed zastosowaniem elementu zamiennego należy potwierdzić zgodność jego wymiarów i konstrukcji z wymaganiami konkretnego złącza.

Zaślepka końcówek przewodów hydraulicznych TN 296

Oznaczenie TN 296 odnosi się do typu zaślepki przeznaczonej do zamykania końców przewodów rurowych. Angielska nazwa Blanking Plug for Tube Ends opisuje funkcję produktu jako korka do odpowiednich zakończeń przewodów hydraulicznych.

Zaślepka jest dociskana przez nakrętkę znajdującą się na zakończeniu przewodu. Z tego względu należy odróżnić ją od korków wkręcanych bezpośrednio w otwory gwintowane korpusów rozdzielaczy, bloków zaworowych i innych elementów hydraulicznych.

Zabezpieczanie przewodów hydraulicznych podczas serwisu

Podczas prac serwisowych może wystąpić konieczność odłączenia przewodu od siłownika, rozdzielacza lub innego podzespołu. Odpowiednio dobrany korek CEL 15L umożliwia zamknięcie zakończenia przewodu wyposażonego w kompatybilną nakrętkę. Pomaga to ograniczyć przedostawanie się zanieczyszczeń oraz wypływ pozostałości oleju podczas prac przy odciążonej instalacji.

Jeżeli zaślepka ma pozostać zamontowana podczas pracy instalacji pod ciśnieniem, konieczne jest potwierdzenie parametrów dopuszczalnych dla kompletnego połączenia. Samo oznaczenie serii lekkiej L nie określa maksymalnego ciśnienia roboczego gotowego zespołu.

Dobór korka CEL M22x1,5 do zakończenia przewodu

Przed zakupem należy sprawdzić typ zakończenia przewodu, gwint współpracującej nakrętki oraz serię połączeniową. Dla korka CEL M22x1,5 15L wymagane jest odpowiednie zakończenie serii lekkiej L, wyposażone w kompatybilną nakrętkę i dopasowane powierzchnie stożkowe.

Podczas wymiany dotychczas stosowanej zaślepki pomocne są oznaczenia ROV 15-L, TS296-15L, 108008.1 oraz ATME15L.1. Pozwalają one dokładniej zidentyfikować właściwy wariant i ograniczyć ryzyko pomylenia go z korkami innych rozmiarów.

Montaż korka CEL M22x1,5 15L i kontrola szczelności

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba oczyścić zakończenie przewodu, sprawdzić stan powierzchni stożkowych oraz gwintu nakrętki. Korek należy umieścić w odpowiednim położeniu i docisnąć za pomocą kompatybilnej nakrętki.

Dokręcanie należy wykonać zgodnie z wymaganiami stosowanego systemu połączeniowego. Nie należy próbować usuwać nieszczelności przez nadmierny docisk uszkodzonych elementów. Po zakończeniu montażu trzeba sprawdzić szczelność połączenia przed ponownym uruchomieniem instalacji.

Specyfikacja techniczna korka CEL 15L

Parametr	Wartość
Nazwa produktu	Korek CEL M22x1,5 15L
Typ	CEL / TN 296
Gwint nakrętki	M22x1,5
Seria	15L – lekka
Rodzaj uszczelnienia	Stożkowe, zaciskowe
Oznaczenie Ermetto	ROV 15-L
Oznaczenie Rastelli-Raccordi	TS296-15L
Oznaczenie Cast	108008.1
Oznaczenie Vitillo	ATME15L.1
Nazwa angielska	Blanking Plug for Tube Ends
Przeznaczenie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CEL M22x1,5 15L?

Służy do zaślepiania końcówek przewodów hydraulicznych i innych kompatybilnych złączy zakończonych nakrętką. Uszczelnienie następuje poprzez docisk odpowiednich powierzchni stożkowych.

Czy korek CEL 15L należy do serii lekkiej?

Tak. Oznaczenie 15L wskazuje wariant należący do serii lekkiej L.

Jakie oznaczenia posiada korek według Ermetto i Rastelli-Raccordi?

Według Ermetto produkt posiada oznaczenie ROV 15-L, a według Rastelli-Raccordi – TS296-15L.

Jakie są oznaczenia Cast i Vitillo?

Oznaczenie według Cast to 108008.1, natomiast według Vitillo – ATME15L.1.

Czy korek CEL M22x1,5 można zamontować bezpośrednio w otworze gwintowanym?

Nie. Korek CEL typu TN 296 jest przeznaczony do zakończeń przewodów wyposażonych w nakrętkę, która zapewnia docisk stożkowych powierzchni uszczelniających.
