Korek CEL M36X2 28L

Przejdź do sekcji Opinie

25,71 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M36x2
Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 160 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-28L
Oznaczenie wg VITILLO ATME28L.1
Oznaczenie wg CAST 108011.1
Oznaczenie wg PARKER ERMETO ROV 28-L

Opis

Korek CEL M36x2 28L – zaślepka hydrauliczna TN 296

Korek CEL M36x2 28L to zaślepka przeznaczona do zamykania końcówek przewodów hydraulicznych oraz innych kompatybilnych złączy zakończonych nakrętką. Produkt należy do serii lekkiej L i jest przeznaczony do połączeń w rozmiarze 28L, z gwintem nakrętki M36x2. Uszczelnienie następuje przez zaciskowy docisk dopasowanych powierzchni stożkowych podczas dokręcania nakrętki.

Zaślepka CEL 28L należy do grupy produktów TN 296, określanych w dokumentacji anglojęzycznej jako Blanking Plug for Tube Ends. Znajduje zastosowanie w hydraulice siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych. Pozwala zabezpieczyć wolne zakończenie przewodu podczas naprawy, konserwacji, montażu lub modernizacji instalacji hydraulicznej.

Parametry techniczne korka CEL M36x2 28L

Rodzaj produktu: korek hydrauliczny do zaślepiania końcówek przewodów.
Typ: CEL.
Rozmiar połączeniowy: 28L.
Seria połączeniowa: L – lekka.
Gwint współpracującej nakrętki: M36x2.
Średnica nominalna gwintu: 36 mm.
Skok gwintu: 2 mm.
Rodzaj uszczelnienia: stożkowe, zaciskowe podczas dokręcania.
Oznaczenie według Ermetto: ROV 28-L.
Oznaczenie według Rastelli-Raccordi: TS296-28L.
Oznaczenie według Cast: 108011.1.
Oznaczenie według Vitillo: ATME28L.1.
Typ katalogowy: TN 296.
Nazwa angielska: Blanking plug for tube ends.
Przeznaczenie: zaślepianie końcówek przewodów hydraulicznych i złączy zakończonych odpowiednią nakrętką.

Zastosowanie korka CEL 28L w hydraulice siłowej

Korek CEL M36x2 28L jest stosowany do zamykania końcówek przewodów hydraulicznych wyposażonych w odpowiednią nakrętkę. Może być wykorzystywany podczas odłączania przewodów, wymiany podzespołów, prac serwisowych oraz zabezpieczania niewykorzystywanych zakończeń instalacji olejowych.

Zaślepki tego typu znajdują zastosowanie w maszynach rolniczych, urządzeniach sadowniczych, sprzęcie leśnym, maszynach budowlanych oraz instalacjach przemysłowych. Umożliwiają zamknięcie odpowiedniego połączenia bez konieczności trwałej modyfikacji zakończenia przewodu.

Seria lekka L i rozmiar połączeniowy 28L

Oznaczenie 28L identyfikuje rozmiar należący do serii lekkiej L. Korek CEL M36x2 jest przeznaczony do współpracy z odpowiednio dobranym zakończeniem przewodu tej serii. Przy kompletowaniu połączenia należy sprawdzić zgodność nakrętki, powierzchni uszczelniających i konstrukcji elementów współpracujących.

Wariantów serii lekkiej L nie należy automatycznie zastępować elementami serii ciężkiej S. Różnice konstrukcyjne mogą uniemożliwiać prawidłowe uszczelnienie nawet wtedy, gdy poszczególne elementy mają podobny wygląd. Przy doborze należy posługiwać się pełnym oznaczeniem CEL M36x2 28L.

Stożkowe uszczelnienie zaciskowe – sposób działania

Korek CEL wykorzystuje uszczelnienie uzyskiwane przez docisk odpowiednio dopasowanych powierzchni stożkowych. Zaślepkę umieszcza się w zakończeniu przewodu, a następnie dociska za pomocą współpracującej nakrętki. Dokręcenie połączenia powoduje powstanie siły zaciskowej umożliwiającej zamknięcie przepływu medium.

Szczelność zależy od zgodności geometrii korka i zakończenia przewodu oraz prawidłowego stanu powierzchni współpracujących. Zanieczyszczenia, zarysowania lub odkształcenia stożka mogą prowadzić do nieszczelności. Korek CEL nie jest uniwersalnym elementem przeznaczonym do bezpośredniego wkręcania w dowolny otwór gwintowany.

Gwint M36x2 – znaczenie oznaczenia

M36x2 oznacza gwint metryczny o średnicy nominalnej 36 mm i skoku 2 mm. W przypadku korka CEL parametr ten odnosi się do gwintu współpracującej nakrętki, która dociska zaślepkę do zakończenia przewodu hydraulicznego. Rozmiar 28L pozwala określić właściwą serię i wielkość połączenia.

Przed montażem należy zweryfikować nie tylko gwint M36x2, ale także rodzaj połączenia oraz geometrię powierzchni uszczelniającej. Sam zgodny gwint nie gwarantuje możliwości zastosowania korka w każdym zakończeniu przewodu.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CEL M36x2 28L występuje pod oznaczeniami stosowanymi przez producentów armatury hydraulicznej. Według Ermetto jest oznaczany jako ROV 28-L, według Rastelli-Raccordi jako TS296-28L, według Cast jako 108011.1, a według Vitillo jako ATME28L.1.

Oznaczenia te ułatwiają identyfikację produktu w katalogach technicznych, wyszukiwanie odpowiednich części podczas serwisowania oraz porównywanie armatury różnych producentów. Przed zastosowaniem elementu zamiennego należy potwierdzić jego zgodność wymiarową i konstrukcyjną.

Zaślepka końcówek przewodów typu TN 296

Oznaczenie TN 296 odnosi się do typu zaślepki przeznaczonej do zamykania końców przewodów rurowych. Angielska nazwa Blanking Plug for Tube Ends opisuje jej funkcję jako korka montowanego w odpowiednim zakończeniu przewodu hydraulicznym. Element jest dociskany przez nakrętkę, dzięki czemu powstaje uszczelnienie stożkowe.

Korek CEL należy odróżnić od zaślepek wkręcanych w gwintowane otwory rozdzielaczy lub innych korpusów hydraulicznych. Produkt jest przeznaczony do zamykania odpowiednich zakończeń przewodów wyposażonych w nakrętkę złączną.

Zabezpieczanie przewodów podczas serwisu

Podczas naprawy instalacji hydraulicznej może zachodzić potrzeba odłączenia przewodu od siłownika, rozdzielacza lub innego podzespołu. Odpowiednio dobrany korek CEL 28L umożliwia zamknięcie zakończenia przewodu wyposażonego w kompatybilną nakrętkę. Pomaga to ograniczyć przedostawanie się zanieczyszczeń oraz wypływ pozostałości oleju z odciążonego przewodu.

Jeżeli korek ma pozostawać zamontowany podczas pracy instalacji pod ciśnieniem, należy potwierdzić dopuszczalne parametry całego połączenia. Samo oznaczenie serii lekkiej L nie określa maksymalnego ciśnienia roboczego kompletnego zespołu.

Dobór korka CEL M36x2 do przewodu hydraulicznego

Przed zakupem należy sprawdzić rozmiar zakończenia przewodu, gwint współpracującej nakrętki i serię połączeniową. W przypadku korka CEL M36x2 28L wymagane jest odpowiednie zakończenie serii lekkiej z nakrętką M36x2 i kompatybilną powierzchnią stożkową.

Podczas wymiany dotychczas stosowanej zaślepki pomocne są oznaczenia ROV 28-L, TS296-28L, 108011.1 oraz ATME28L.1. Pozwalają one dokładniej zidentyfikować właściwy wariant i ograniczyć ryzyko pomylenia korka z elementami innych rozmiarów.

Montaż i kontrola szczelności korka CEL 28L

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba oczyścić zakończenie przewodu, sprawdzić stan powierzchni stożkowych oraz gwintu współpracującej nakrętki. Korek należy prawidłowo umieścić w zakończeniu przewodu i docisnąć za pomocą nakrętki.

Dokręcanie powinno odbywać się zgodnie z wymaganiami stosowanego systemu połączeniowego. Nie należy próbować usuwać nieszczelności przez nadmierne dokręcanie uszkodzonych elementów. Po montażu należy skontrolować szczelność i potwierdzić, że kompletne połączenie jest odpowiednie do warunków pracy instalacji.

Najważniejsze cechy korka CEL M36x2 28L

Przeznaczenie do zaślepiania końcówek przewodów hydraulicznych.
Rozmiar połączeniowy 28L.
Seria lekka L.
Współpraca z nakrętką M36x2.
Stożkowe uszczelnienie zaciskowe.
Oznaczenie Ermetto: ROV 28-L.
Oznaczenie Rastelli-Raccordi: TS296-28L.
Oznaczenie Cast: 108011.1.
Oznaczenie Vitillo: ATME28L.1.
Typ katalogowy: TN 296.

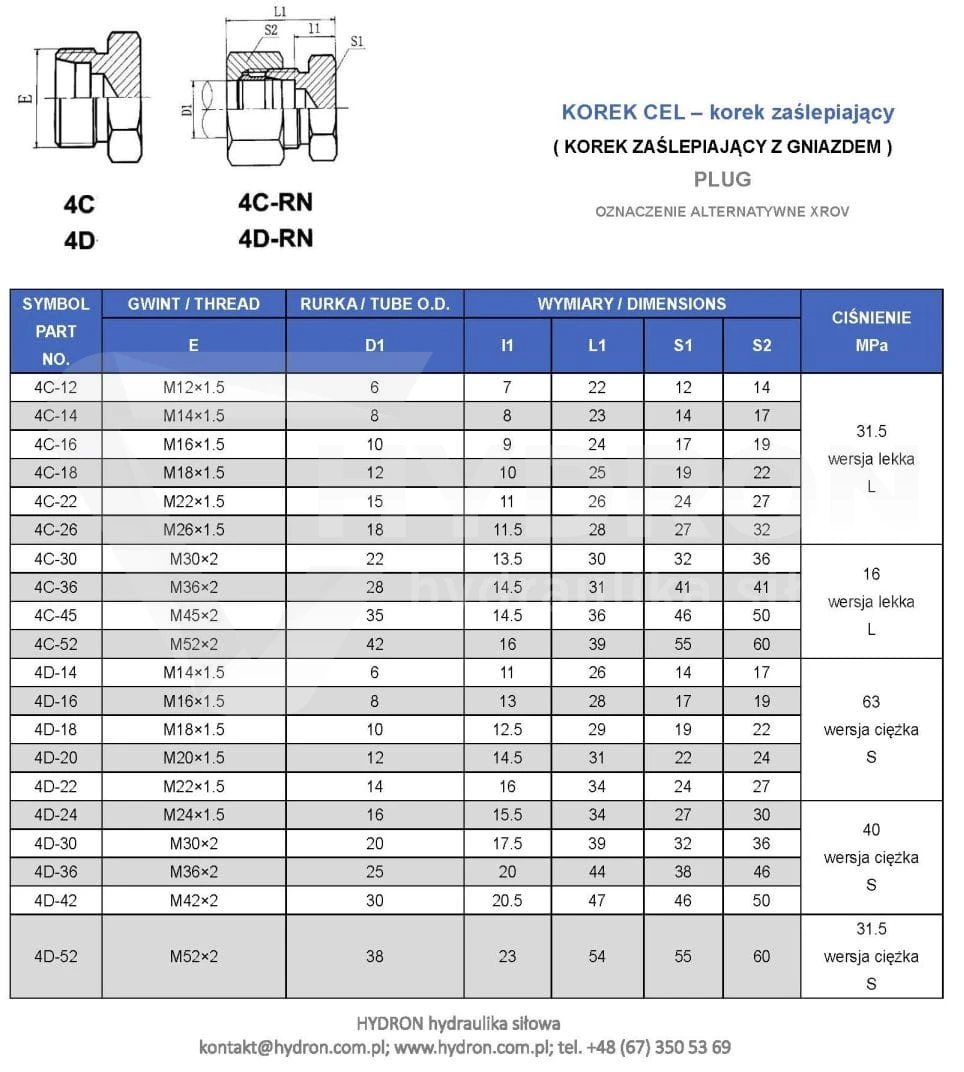

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek CEL M36x2 28L
Typ	CEL / TN 296
Gwint nakrętki	M36x2
Seria	28L – lekka
Rodzaj uszczelnienia	Stożkowe, zaciskowe
Ermetto	ROV 28-L
Rastelli-Raccordi	TS296-28L
Cast	108011.1
Vitillo	ATME28L.1
Nazwa angielska	Blanking plug for tube ends
Przeznaczenie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CEL M36x2 28L?

Korek służy do zaślepiania końcówek przewodów hydraulicznych oraz kompatybilnych złączy zakończonych nakrętką. Szczelność uzyskiwana jest poprzez docisk powierzchni stożkowych.

Czy korek CEL 28L należy do serii lekkiej?

Tak. Oznaczenie 28L wskazuje wariant serii lekkiej L.

Jakie oznaczenia posiada korek według Ermetto i Rastelli-Raccordi?

Według Ermetto produkt posiada oznaczenie ROV 28-L, natomiast według Rastelli-Raccordi – TS296-28L.

Jakie są oznaczenia Cast i Vitillo?

Oznaczenie według Cast to 108011.1, a według Vitillo – ATME28L.1.

Czy korek CEL M36x2 można wkręcić bezpośrednio w otwór gwintowany?

Nie. Korek CEL jest przeznaczony do zaślepiania odpowiednich zakończeń przewodów hydraulicznych wyposażonych w nakrętkę, która dociska powierzchnie stożkowe.
