Korek CES M20X1,5 12S

Przejdź do sekcji Opinie

9,79 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M20x1,5
Rozmiar gwintu 1 w milimetrach 19,6-19,9zew./18,2-18,6wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 630 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-12S
Oznaczenie wg VITILLO ATME12S.1
Oznaczenie wg CAST 108017.1
Oznaczenie wg PARKER ERMETO ROV 12-S

Opis

Korek CES M20x1,5 12S

Korek CES M20x1,5 12S to zaślepka hydrauliczna przeznaczona do zamykania końcówek przewodów hydraulicznych oraz innych kompatybilnych złączy zakończonych nakrętką. Produkt należy do serii ciężkiej S i współpracuje z nakrętką o gwincie metrycznym M20x1,5. Uszczelnienie następuje poprzez docisk odpowiednio dopasowanych powierzchni stożkowych podczas dokręcania nakrętki.

Zaślepka należy do grupy produktów TN 296, określanych w dokumentacji anglojęzycznej jako Blanking Plug for Tube Ends. Znajduje zastosowanie w hydraulice siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia zamknięcie zakończenia przewodu podczas montażu, konserwacji, naprawy lub modernizacji instalacji.

Parametry techniczne korka CES M20x1,5 12S

Rodzaj produktu: korek hydrauliczny do zaślepiania końcówek przewodów.
Typ produktu: CES.
Rozmiar połączeniowy: 12S.
Seria połączeniowa: S – ciężka.
Gwint współpracującej nakrętki: M20x1,5.
Średnica nominalna gwintu: 20 mm.
Skok gwintu: 1,5 mm.
Rodzaj uszczelnienia: stożkowe, zaciskowe podczas dokręcania.
Oznaczenie według Ermetto: ROV 12-S.
Oznaczenie według Rastelli-Raccordi: TS296-12S.
Oznaczenie według Cast: 108017.1.
Oznaczenie według Vitillo: ATME12S.1.
Typ katalogowy: TN 296.
Nazwa angielska: Blanking Plug for Tube Ends.
Przeznaczenie: zaślepianie końcówek przewodów hydraulicznych zakończonych nakrętką.

Zastosowanie korka CES 12S w hydraulice siłowej

Korek CES M20x1,5 12S służy do zamykania końcówek przewodów hydraulicznych wyposażonych w odpowiednią nakrętkę złączną. Może być stosowany podczas odłączania przewodów od odbiorników hydraulicznych, wymiany podzespołów, przeglądów technicznych oraz zabezpieczania nieużywanych zakończeń instalacji olejowych.

Produkt znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, urządzeń sadowniczych, sprzętu leśnego, maszyn budowlanych oraz instalacji przemysłowych. Odpowiednio dobrana zaślepka umożliwia zamknięcie kompatybilnego zakończenia przewodu bez konieczności jego trwałej modyfikacji.

Seria ciężka S – rozmiar połączeniowy 12S

Oznaczenie 12S identyfikuje wariant należący do serii ciężkiej S. Korek CES M20x1,5 jest przeznaczony do współpracy z odpowiednio dobranymi zakończeniami przewodów tej serii. Przy kompletowaniu armatury należy sprawdzić zgodność nakrętki, rozmiaru połączeniowego oraz powierzchni odpowiedzialnych za uszczelnienie.

Elementów serii ciężkiej S nie należy automatycznie zastępować zaślepkami serii lekkiej L. Poszczególne wykonania mogą różnić się wymiarami i konstrukcją powierzchni współpracujących. Samo dopasowanie gwintu M20x1,5 nie gwarantuje szczelności połączenia.

Stożkowe uszczelnienie zaciskowe – zasada działania

Korek CES wykorzystuje uszczelnienie uzyskiwane poprzez docisk odpowiednio dopasowanych powierzchni stożkowych. Element zaślepiający umieszcza się w zakończeniu przewodu, a następnie dociska za pomocą współpracującej nakrętki. Podczas dokręcania powstaje siła zaciskowa umożliwiająca zamknięcie połączenia hydraulicznego.

Skuteczność uszczelnienia zależy od zgodności geometrii korka i zakończenia przewodu, stanu powierzchni współpracujących oraz prawidłowego montażu. Zarysowania, odkształcenia i zanieczyszczenia mogą powodować nieszczelności. Korek CES nie jest uniwersalną zaślepką przeznaczoną do bezpośredniego wkręcania w dowolny otwór gwintowany.

Gwint M20x1,5 – znaczenie oznaczenia

M20x1,5 oznacza gwint metryczny o średnicy nominalnej 20 mm i skoku 1,5 mm. W przypadku korka CES wymiar ten odnosi się do gwintu współpracującej nakrętki, która odpowiada za docisk zaślepki do zakończenia przewodu hydraulicznego.

Podczas doboru należy sprawdzić nie tylko rozmiar gwintu, ale również serię 12S oraz konstrukcję zakończenia przewodu. Zgodność wymiaru gwintu nie oznacza automatycznie możliwości zastosowania korka w każdym połączeniu hydraulicznym.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CES M20x1,5 12S występuje pod oznaczeniami stosowanymi przez producentów armatury hydraulicznej. Według Ermetto jest oznaczany jako ROV 12-S, według Rastelli-Raccordi jako TS296-12S, według Cast jako 108017.1, natomiast według Vitillo jako ATME12S.1.

Oznaczenia katalogowe ułatwiają wyszukiwanie części zamiennych, porównywanie dokumentacji technicznej oraz kompletowanie połączeń hydraulicznych. Przed zastosowaniem zamiennika należy potwierdzić zgodność jego wymiarów i konstrukcji z wymaganiami konkretnego złącza.

Zaślepka końcówek przewodów hydraulicznych TN 296

Oznaczenie TN 296 odnosi się do typu zaślepki przeznaczonej do zamykania końców przewodów rurowych. Angielska nazwa Blanking Plug for Tube Ends opisuje jej funkcję jako korka do odpowiednich zakończeń przewodów hydraulicznych.

Korek jest dociskany przez nakrętkę znajdującą się na zakończeniu przewodu. Z tego względu należy odróżnić go od korków wkręcanych bezpośrednio w korpusy rozdzielaczy, bloków zaworowych lub innych elementów hydraulicznych.

Zabezpieczanie przewodów hydraulicznych podczas serwisu

Podczas prac serwisowych może wystąpić konieczność odłączenia przewodu od siłownika, rozdzielacza lub innego podzespołu. Odpowiednio dobrany korek CES 12S umożliwia zamknięcie zakończenia przewodu wyposażonego w kompatybilną nakrętkę. Pomaga ograniczyć przedostawanie się zanieczyszczeń oraz wypływ pozostałości oleju podczas prac przy odciążonej instalacji.

Jeżeli zaślepka ma pozostawać zamontowana podczas pracy układu pod ciśnieniem, należy wcześniej potwierdzić dopuszczalne parametry kompletnego połączenia. Samo oznaczenie serii ciężkiej S nie określa maksymalnego ciśnienia roboczego gotowego zespołu.

Dobór korka CES M20x1,5 do zakończenia przewodu

Przed zakupem należy sprawdzić rozmiar zakończenia przewodu, gwint współpracującej nakrętki oraz serię połączeniową. W przypadku korka CES M20x1,5 12S wymagane jest odpowiednie zakończenie serii ciężkiej S, wyposażone w kompatybilną nakrętkę i dopasowane powierzchnie stożkowe.

Podczas wymiany dotychczas stosowanej zaślepki pomocne są oznaczenia ROV 12-S, TS296-12S, 108017.1 oraz ATME12S.1. Pozwalają one dokładniej zidentyfikować właściwy wariant i ograniczyć ryzyko pomylenia go z elementami innych rozmiarów.

Montaż korka CES M20x1,5 12S i kontrola szczelności

Przed montażem należy wyłączyć urządzenie i bezpiecznie odciążyć układ hydrauliczny. Następnie trzeba oczyścić zakończenie przewodu, sprawdzić stan powierzchni stożkowych oraz gwintu nakrętki. Korek należy umieścić we właściwym położeniu i docisnąć za pomocą odpowiednio dobranej nakrętki.

Dokręcanie powinno odbywać się zgodnie z wymaganiami stosowanego systemu połączeniowego. Nie należy próbować usuwać nieszczelności przez nadmierny docisk uszkodzonych elementów. Po zakończeniu montażu konieczne jest sprawdzenie szczelności połączenia przed ponownym uruchomieniem instalacji.

Najważniejsze cechy korka CES M20x1,5 12S

Zaślepka końcówek przewodów hydraulicznych.
Rozmiar połączeniowy 12S.
Seria ciężka S.
Współpraca z nakrętką M20x1,5.
Stożkowe uszczelnienie zaciskowe.
Oznaczenie Ermetto: ROV 12-S.
Oznaczenie Rastelli-Raccordi: TS296-12S.
Oznaczenie Cast: 108017.1.
Oznaczenie Vitillo: ATME12S.1.
Typ katalogowy: TN 296.

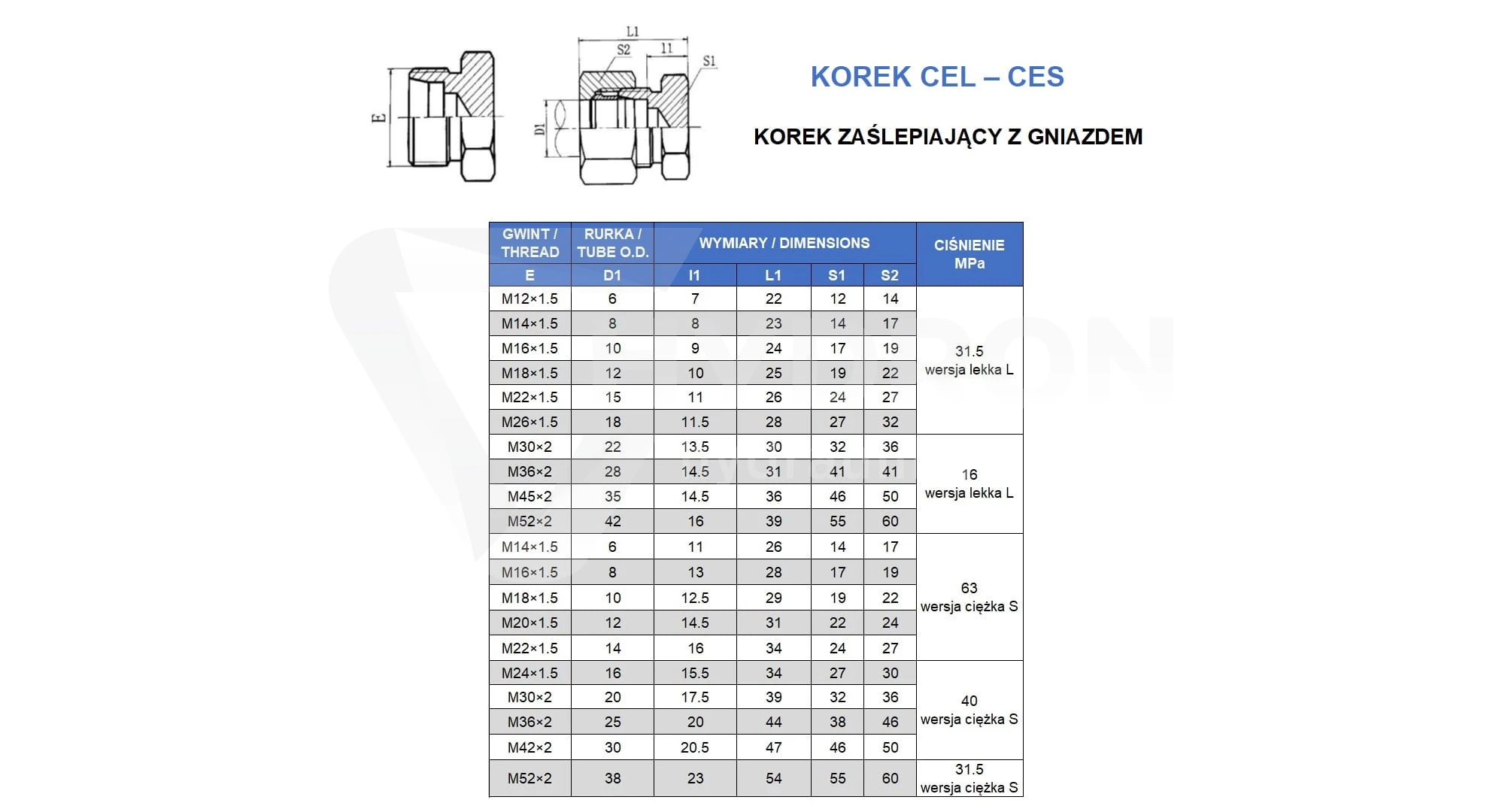

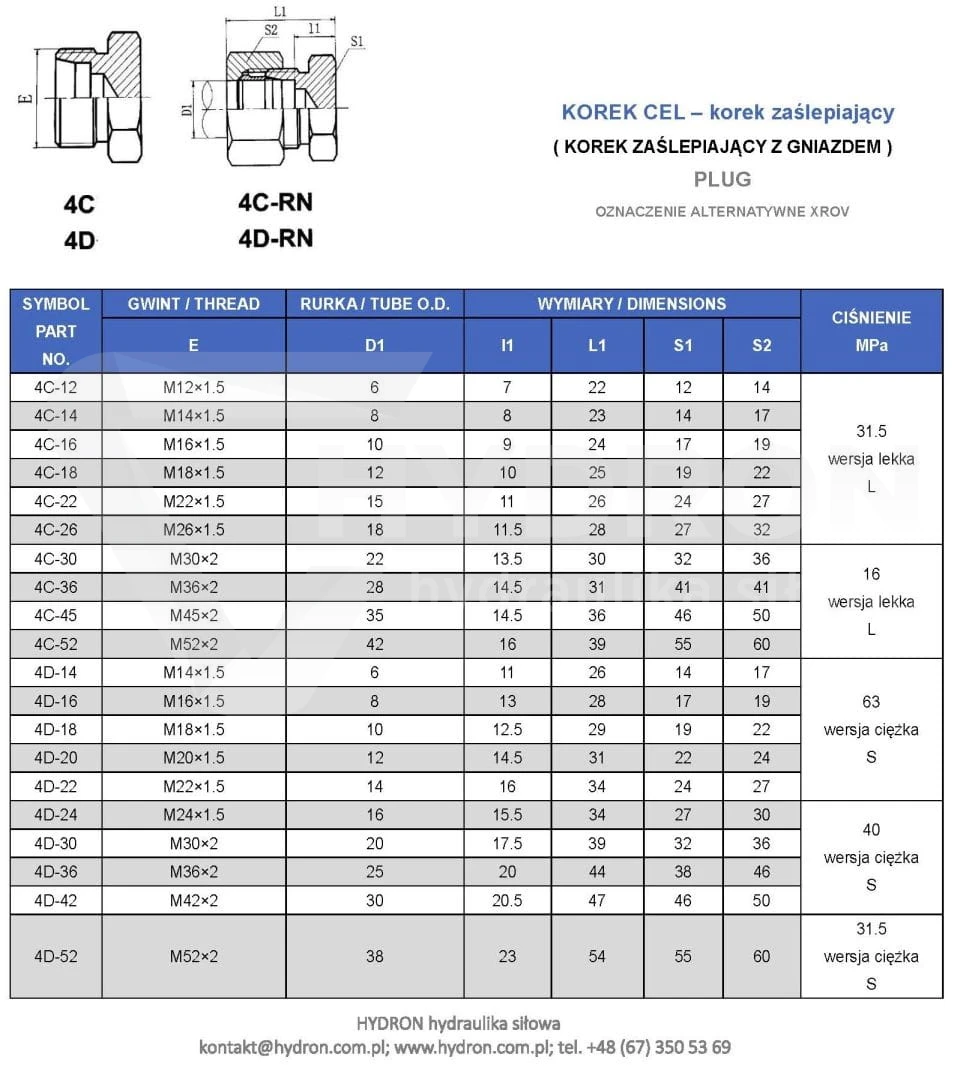

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek CES M20x1,5 12S
Typ	CES / TN 296
Gwint nakrętki	M20x1,5
Seria	12S – ciężka
Uszczelnienie	Stożkowe, zaciskowe
Oznaczenie Ermetto	ROV 12-S
Oznaczenie Rastelli-Raccordi	TS296-12S
Oznaczenie Cast	108017.1
Oznaczenie Vitillo	ATME12S.1
Nazwa angielska	Blanking Plug for Tube Ends
Przeznaczenie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CES M20x1,5 12S?

Służy do zaślepiania końcówek przewodów hydraulicznych oraz odpowiednich złączy zakończonych nakrętką. Szczelność uzyskiwana jest przez docisk powierzchni stożkowych.

Czy korek CES 12S należy do serii ciężkiej?

Tak. Symbol 12S wskazuje rozmiar połączeniowy należący do serii ciężkiej S.

Jakie oznaczenia posiada korek według Ermetto i Rastelli-Raccordi?

Według Ermetto produkt posiada oznaczenie ROV 12-S, natomiast według Rastelli-Raccordi – TS296-12S.

Jakie są oznaczenia Cast i Vitillo?

Oznaczenie według Cast to 108017.1, a według Vitillo – ATME12S.1.

Czy korek CES M20x1,5 można zamontować w dowolnym otworze gwintowanym?

Nie. Korek CES typu TN 296 jest przeznaczony do odpowiednich zakończeń przewodów hydraulicznych wyposażonych w nakrętkę, która dociska powierzchnie stożkowe.
