Korek CES M36X2 25S

Przejdź do sekcji Opinie

28,13 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M36x2
Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 400 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-25S
Oznaczenie wg VITILLO ATME25S.1
Oznaczenie wg CAST 108021.1
Oznaczenie wg PARKER ERMETO ROV 25-S

Opis

Korek CES M36x2 25S – zaślepka hydrauliczna serii ciężkiej

Korek CES M36x2 25S to zaślepka hydrauliczna przeznaczona do zamykania końcówek przewodów hydraulicznych oraz innych kompatybilnych złączy zakończonych nakrętką. Produkt należy do serii ciężkiej S i współpracuje z połączeniami o gwincie metrycznym M36x2. Uszczelnienie następuje poprzez zaciskowy docisk odpowiednio dopasowanych powierzchni stożkowych podczas dokręcania nakrętki.

Korek CES 25S należy do grupy zaślepek TN 296, określanych w dokumentacji anglojęzycznej jako Blanking Plug for Tube Ends. Stosowany jest w hydraulice siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych. Umożliwia zaślepienie zakończenia przewodu podczas montażu, naprawy, konserwacji lub modernizacji instalacji hydraulicznej.

Parametry techniczne korka CES M36x2 25S

Rodzaj produktu: korek hydrauliczny do zaślepiania końcówek przewodów.
Typ produktu: CES.
Rozmiar połączeniowy: 25S.
Wersja wykonania: ciężka.
Seria połączeniowa: S – ciężka.
Gwint współpracującej nakrętki: M36x2.
Rodzaj uszczelnienia: stożkowe, zaciskowe podczas dokręcania nakrętki.
Oznaczenie według Ermetto: ROV 25-S.
Oznaczenie według Rastelli-Raccordi: TS296-25S.
Oznaczenie według Cast: 108021.1.
Oznaczenie według Vitillo: ATME25S.1.
Typ katalogowy: TN 296.
Nazwa angielska: Blanking plug for tube ends.
Przeznaczenie: zaślepianie końcówek przewodów hydraulicznych oraz złączy zakończonych odpowiednią nakrętką.

Zastosowanie korka CES 25S w hydraulice siłowej

Korek CES M36x2 25S służy do zamykania odpowiednio przygotowanych zakończeń przewodów hydraulicznych. Może być wykorzystywany podczas odłączania przewodów, wymiany podzespołów, wykonywania prac serwisowych oraz zabezpieczania nieużywanych połączeń w instalacjach olejowych.

Zaślepki tego typu znajdują zastosowanie w układach hydraulicznych maszyn rolniczych, urządzeń sadowniczych, sprzętu leśnego, maszyn budowlanych oraz instalacji przemysłowych. Pozwalają zamknąć zakończenie przewodu wyposażonego w kompatybilną nakrętkę, bez konieczności trwałego zamykania przewodu przez spawanie lub przebudowy instalacji.

Seria ciężka S – oznaczenie 25S

Oznaczenie 25S identyfikuje rozmiar połączeniowy należący do serii ciężkiej S. Korek CES M36x2 jest przeznaczony do współpracy z odpowiednio dobranymi zakończeniami przewodów tej serii. Przy kompletowaniu armatury należy zweryfikować zgodność elementów pod względem wymiarów, geometrii powierzchni stożkowych oraz sposobu uszczelnienia.

Elementów serii ciężkiej S nie należy automatycznie zastępować odpowiednikami serii lekkiej L. Nawet jeśli wybrane złącza posiadają podobną konstrukcję, mogą różnić się wymiarami oraz parametrami połączeniowymi. Dobór powinien opierać się na pełnym oznaczeniu produktu i dokumentacji technicznej stosowanego systemu hydraulicznego.

Stożkowe uszczelnienie zaciskowe – zasada działania

Korek CES wykorzystuje uszczelnienie uzyskiwane poprzez docisk powierzchni stożkowych. Element zaślepiający umieszcza się w odpowiednim zakończeniu przewodu, a następnie dociska za pomocą współpracującej nakrętki. Podczas dokręcania powstaje siła zaciskowa, która umożliwia zamknięcie połączenia.

Prawidłowe działanie zależy od zgodności geometrii korka i zakończenia przewodu. Ważny jest również stan powierzchni współpracujących – zadrapania, odkształcenia lub zabrudzenia mogą utrudniać uzyskanie szczelności. Korek nie jest uniwersalnym elementem przeznaczonym do wkręcania w dowolny otwór gwintowany.

Gwint M36x2 – parametry połączenia

Oznaczenie M36x2 określa gwint metryczny o średnicy nominalnej 36 mm i skoku 2 mm. W przypadku korka CES parametr ten odnosi się do gwintu nakrętki współpracującej z zaślepką. Rozmiar 25S pozwala zidentyfikować właściwą serię i wielkość połączenia hydraulicznego.

Podczas doboru korka należy sprawdzić nie tylko wymiar gwintu M36x2, lecz także konstrukcję zakończenia przewodu. Zgodność samego gwintu nie gwarantuje szczelności, jeżeli powierzchnie stożkowe nie są dopasowane lub zastosowano armaturę innego typu.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CES M36x2 25S występuje w dokumentacji producentów armatury hydraulicznej pod różnymi oznaczeniami. Według Ermetto odpowiada symbolowi ROV 25-S, według Rastelli-Raccordi oznaczeniu TS296-25S, według Cast numerowi 108021.1, natomiast według Vitillo oznaczeniu ATME25S.1.

Znajomość tych oznaczeń ułatwia identyfikację części podczas przeglądania katalogów technicznych, zamawiania armatury oraz naprawy istniejących układów hydraulicznych. Przy doborze zamiennika należy potwierdzić zgodność konstrukcji, wymiarów i parametrów użytkowych.

Zaślepka końców przewodów hydraulicznych TN 296

Oznaczenie TN 296 odnosi się do typu zaślepki przeznaczonej do końcówek przewodów rurowych. W dokumentacji angielskiej stosowana jest nazwa Blanking plug for tube ends. Element jest dociskany przez nakrętkę znajdującą się na zakończeniu przewodu, dzięki czemu możliwe jest uzyskanie uszczelnienia stożkowego.

Korek CES należy odróżnić od zaślepek wkręcanych bezpośrednio w korpus rozdzielacza lub inny otwór gwintowany. Jego przeznaczeniem jest zamknięcie odpowiedniego zakończenia przewodu hydraulicznego wyposażonego w nakrętkę złączną.

Dobór korka CES do przewodu hydraulicznego

Przed wyborem korka CES M36x2 25S należy sprawdzić oznaczenie zakończenia przewodu, serię połączeniową i rozmiar nakrętki. Istotne znaczenie ma również kompatybilność powierzchni stożkowych. Samo podobieństwo wyglądu elementów nie oznacza, że mogą być stosowane zamiennie.

Podczas wymiany dotychczas stosowanej zaślepki pomocne są oznaczenia ROV 25-S, TS296-25S, 108021.1 oraz ATME25S.1. Pozwalają one dokładniej określić wymagany typ korka i ograniczyć ryzyko pomylenia rozmiarów serii ciężkiej S.

Montaż i kontrola szczelności korka CES M36x2 25S

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć układ hydrauliczny. Następnie należy sprawdzić czystość zakończenia przewodu, stan powierzchni uszczelniających oraz gwintu nakrętki. Korek powinien zostać prawidłowo ułożony względem zakończenia i dociśnięty przez współpracującą nakrętkę.

Dokręcanie należy wykonać zgodnie z wymaganiami stosowanego systemu połączeniowego. Nie należy kompensować uszkodzeń powierzchni stożkowych nadmiernym dociskiem. Po zamontowaniu trzeba sprawdzić szczelność oraz upewnić się, że kompletne połączenie jest odpowiednie do warunków pracy instalacji.

Najważniejsze cechy korka CES M36x2 25S

Zaślepka końcówek przewodów hydraulicznych.
Rozmiar połączeniowy 25S.
Seria ciężka S.
Współpraca z nakrętką o gwincie M36x2.
Stożkowe uszczelnienie zaciskowe.
Oznaczenie Ermetto: ROV 25-S.
Oznaczenie Rastelli-Raccordi: TS296-25S.
Oznaczenie Cast: 108021.1.
Oznaczenie Vitillo: ATME25S.1.
Typ katalogowy: TN 296.

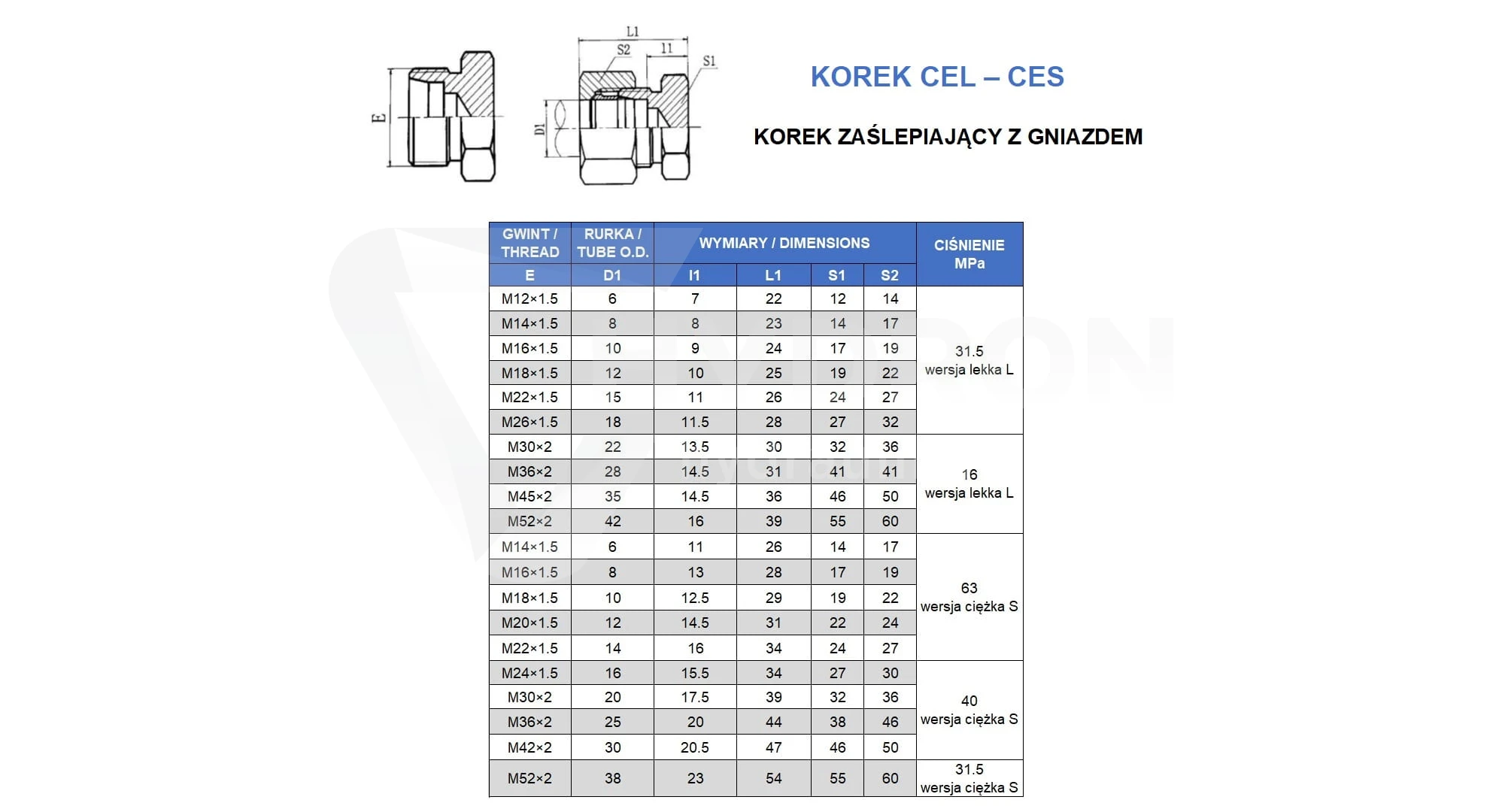

Specyfikacja techniczna

Parametr	Wartość
Produkt	Korek CES M36x2 25S
Typ	CES / TN 296
Gwint nakrętki	M36x2
Seria	25S – ciężka
Rodzaj uszczelnienia	Stożkowe, zaciskowe
Oznaczenie Ermetto	ROV 25-S
Oznaczenie Rastelli-Raccordi	TS296-25S
Oznaczenie Cast	108021.1
Oznaczenie Vitillo	ATME25S.1
Nazwa angielska	Blanking plug for tube ends
Przeznaczenie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CES M36x2 25S?

Korek służy do zaślepiania końcówek przewodów hydraulicznych lub innych kompatybilnych złączy zakończonych nakrętką. Uszczelnienie uzyskuje się przez docisk powierzchni stożkowych.
