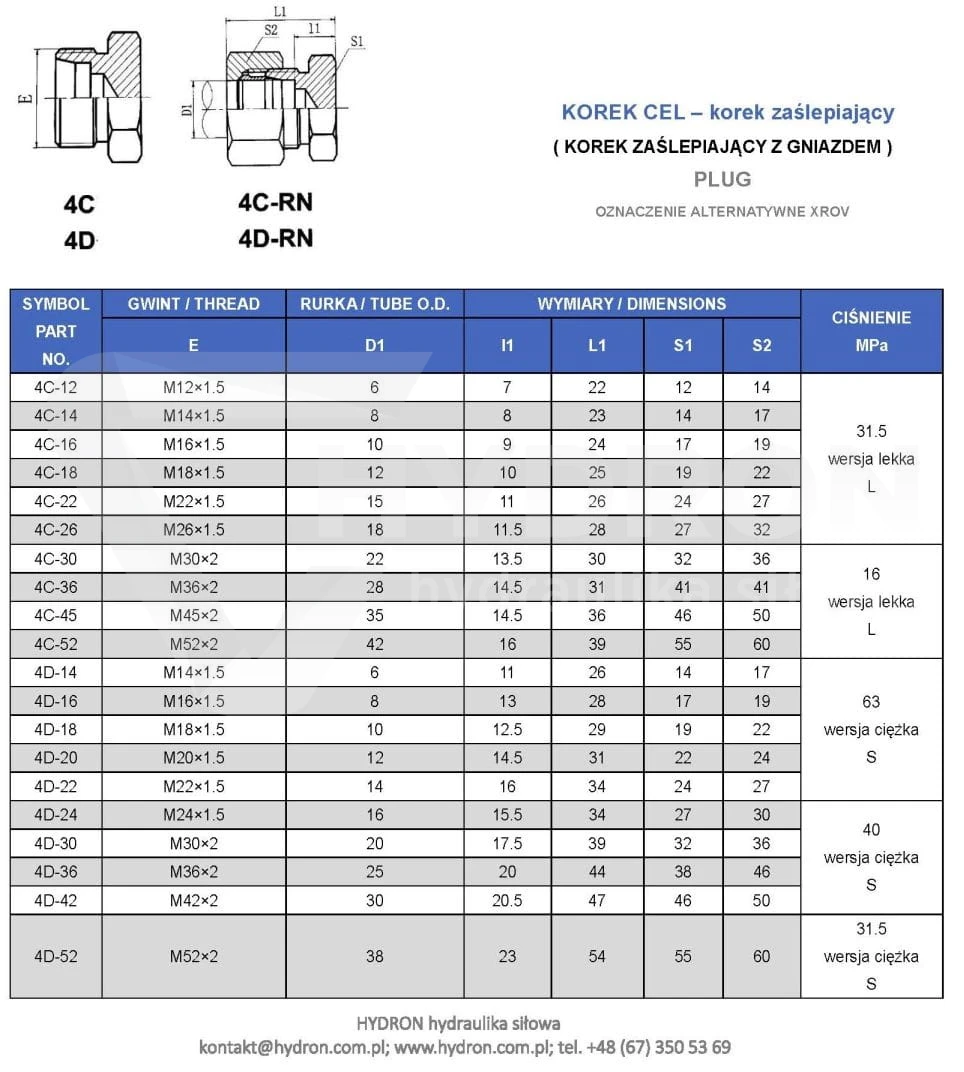

Korek CES M42X2 30S

Przejdź do sekcji Opinie

58,99 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M42x2
Rozmiar gwintu 1 w milimetrach 41,6-41,9zew./39,4-39,8wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 400 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-30S
Oznaczenie wg VITILLO ATME30S.1
Oznaczenie wg CAST 108022.1
Oznaczenie wg PARKER ERMETO ROV 30-S

Opis

Korek CES M42x2 30S – zaślepka hydrauliczna TN 296

Korek CES M42x2 30S to element armatury hydraulicznej przeznaczony do zaślepiania końcówek przewodów hydraulicznych oraz innych kompatybilnych złączy zakończonych nakrętką. Wykorzystuje stożkowe uszczelnienie zaciskowe, powstające podczas dokręcania połączenia. Produkt należy do serii ciężkiej S i jest przeznaczony do zakończeń przewodów wyposażonych w odpowiednią nakrętkę o gwincie M42x2.

Zaślepka należy do grupy elementów TN 296, określanych w dokumentacji anglojęzycznej jako Blanking Plug for Tube Ends. Znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych. Odpowiednio dobrany korek pozwala zamknąć zakończenie przewodu podczas montażu, naprawy lub modernizacji instalacji.

Parametry techniczne korka CES M42x2 30S

Rodzaj produktu: korek hydrauliczny do zaślepiania końcówek przewodów.
Typ produktu: CES.
Rozmiar połączeniowy: 30S.
Wersja wykonania: ciężka.
Seria połączeniowa: S – ciężka.
Gwint współpracującej nakrętki: M42x2.
Rodzaj uszczelnienia: stożkowe, zaciskowe podczas dokręcania.
Oznaczenie według Ermetto: ROV 30-S.
Oznaczenie według Rastelli-Raccordi: TS296-30S.
Oznaczenie według Cast: 108022.1.
Oznaczenie według Vitillo: ATME30S.1.
Oznaczenie typu: TN 296.
Nazwa angielska: Blanking Plug for Tube Ends.
Przeznaczenie: zaślepianie końcówek przewodów hydraulicznych zakończonych nakrętką.

Zastosowanie korka CES 30S w hydraulice siłowej

Korek CES M42x2 30S służy do zamykania odpowiednio przygotowanych zakończeń przewodów hydraulicznych. Może być wykorzystywany podczas prac serwisowych, odłączania przewodów od odbiorników hydraulicznych, zabezpieczania niewykorzystywanych połączeń oraz zmian konfiguracji instalacji rurowych.

Produkt znajduje zastosowanie w hydraulice maszyn rolniczych, urządzeń sadowniczych, sprzętu leśnego i budowlanego oraz instalacji przemysłowych. Sprawdza się w połączeniach, w których przewidziano zakończenie z odpowiednią nakrętką i stożkową powierzchnią uszczelniającą. Przed zastosowaniem konieczne jest potwierdzenie zgodności elementów oraz warunków pracy kompletnego połączenia.

Wersja ciężka S – właściwy dobór połączenia

Korek CES M42x2 należy do serii ciężkiej S, oznaczonej rozmiarem 30S. Wersja ta jest przeznaczona do współpracy z odpowiednią armaturą serii ciężkiej. Podczas doboru należy sprawdzić nie tylko średnicę i skok gwintu, ale również konstrukcję zakończenia przewodu oraz geometrię powierzchni stożkowych.

Seria S nie powinna być utożsamiana z serią lekką L. Elementy poszczególnych serii mogą różnić się wymiarami i sposobem współpracy z pozostałą armaturą. Odpowiedni dobór ma znaczenie dla szczelności połączenia oraz bezpieczeństwa pracy układu hydraulicznego.

Stożkowe uszczelnienie zaciskowe – zasada działania

Korek CES wykorzystuje uszczelnienie uzyskiwane przez docisk odpowiednio dopasowanych powierzchni stożkowych. Element zaślepiający umieszcza się w zakończeniu przewodu, a następnie dociska za pomocą współpracującej nakrętki. Dokręcenie połączenia powoduje powstanie siły docisku umożliwiającej zamknięcie przepływu medium.

Prawidłowe uszczelnienie wymaga zgodności geometrii korka i zakończenia przewodu. Istotny jest również stan powierzchni współpracujących. Uszkodzenia, zanieczyszczenia lub nieodpowiednio dobrane elementy mogą prowadzić do nieszczelności podczas eksploatacji instalacji.

Gwint M42x2 i oznaczenie 30S

Oznaczenie M42x2 określa gwint metryczny o średnicy nominalnej 42 mm i skoku 2 mm. W przypadku korka CES parametr ten dotyczy współpracującej nakrętki złącznej. Symbol 30S oznacza rozmiar połączenia należący do serii ciężkiej S.

Przy wyborze zaślepki należy uwzględnić zarówno gwint M42x2, jak i rozmiar 30S. Zgodność gwintu nie gwarantuje możliwości zastosowania korka z każdym zakończeniem przewodu. Konieczne jest również dopasowanie powierzchni uszczelniających i rodzaju współpracującej armatury.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CES M42x2 30S występuje w katalogach armatury hydraulicznej pod kilkoma oznaczeniami. Według Ermetto posiada symbol ROV 30-S, według Rastelli-Raccordi TS296-30S, według Cast numer 108022.1, natomiast według Vitillo oznaczenie ATME30S.1.

Numery katalogowe ułatwiają identyfikację właściwej zaślepki podczas naprawy istniejących układów hydraulicznych oraz porównywania armatury różnych producentów. Przed zastosowaniem elementu zamiennego należy potwierdzić zgodność wymiarów, konstrukcji i parametrów użytkowych.

Zaślepka końców przewodów hydraulicznych TN 296

Korek CES należy do grupy zaślepek TN 296, określanych jako Blanking Plug for Tube Ends. Są to elementy przeznaczone do zamykania końcówek przewodów rurowych przy wykorzystaniu odpowiednio dobranego połączenia z nakrętką. Rozwiązanie umożliwia zabezpieczenie wolnego zakończenia przewodu bez konieczności jego trwałego zamykania przez spawanie.

W odróżnieniu od typowego korka wkręcanego w otwór gwintowany, zaślepka CES współpracuje z nakrętką znajdującą się na zakończeniu przewodu. Dlatego podczas kompletowania instalacji należy rozróżnić korek do końców przewodów od korków przeznaczonych do zamykania otworów w korpusach rozdzielaczy lub innych elementów hydraulicznych.

Zabezpieczanie przewodów podczas napraw i modernizacji

Podczas naprawy maszyny hydraulicznej może być konieczne odłączenie przewodu od siłownika, rozdzielacza lub innego podzespołu. Odpowiednio dobrany korek CES umożliwia zamknięcie zakończenia przewodu wyposażonego w kompatybilną nakrętkę. Pomaga to zabezpieczyć przewód przed przedostawaniem się zanieczyszczeń oraz ograniczyć wypływ pozostałości oleju podczas prac przy odciążonym układzie.

Zaślepka może być również wykorzystywana podczas przebudowy instalacji rurowych. Jeżeli korek ma pozostawać zamontowany podczas pracy układu pod ciśnieniem, należy wcześniej potwierdzić dopuszczalne parametry całego połączenia.

Dobór korka CES M42x2 do zakończenia przewodu

Przed zakupem należy zidentyfikować serię połączeniową, rozmiar nakrętki oraz geometrię zakończenia przewodu. Dla korka CES 30S wskazano nakrętkę o gwincie M42x2. Należy również upewnić się, że powierzchnie stożkowe są kompatybilne i nie posiadają uszkodzeń mogących wpływać na szczelność.

Podczas wymiany korka w istniejącym układzie pomocne są oznaczenia ROV 30-S, TS296-30S, 108022.1 i ATME30S.1. Korzystanie z pełnych oznaczeń ogranicza ryzyko pomylenia tego wariantu z zaślepkami innych rozmiarów oraz serii połączeniowych.

Montaż i kontrola szczelności korka CES 30S

Przed rozpoczęciem prac należy wyłączyć maszynę i bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba oczyścić zakończenie przewodu, sprawdzić stan powierzchni uszczelniających i gwintu nakrętki. Korek należy umieścić we właściwym położeniu oraz docisnąć za pomocą kompatybilnej nakrętki.

Dokręcanie powinno odbywać się zgodnie z wymaganiami producenta zastosowanego systemu połączeniowego. Nie należy kompensować uszkodzeń stożka nadmierną siłą docisku. Po zamontowaniu zaślepki i przed ponownym uruchomieniem instalacji trzeba przeprowadzić kontrolę szczelności oraz sprawdzić warunki dopuszczalne dla gotowego połączenia.

Najważniejsze cechy korka CES M42x2 30S

Przeznaczenie do zaślepiania końcówek przewodów hydraulicznych.
Współpraca z nakrętką o gwincie M42x2.
Rozmiar połączeniowy 30S.
Wersja ciężka – seria S.
Stożkowe uszczelnienie zaciskowe podczas dokręcania.
Oznaczenie Ermetto: ROV 30-S.
Oznaczenie Rastelli-Raccordi: TS296-30S.
Oznaczenie Cast: 108022.1.
Oznaczenie Vitillo: ATME30S.1.
Typ zaślepki: TN 296.

Specyfikacja techniczna

Parametr	Wartość
Produkt	Korek CES M42x2 30S
Typ	CES / TN 296
Gwint nakrętki	M42x2
Seria	30S – ciężka
Uszczelnienie	Stożkowe, zaciskowe
Oznaczenie Ermetto	ROV 30-S
Oznaczenie Rastelli-Raccordi	TS296-30S
Oznaczenie Cast	108022.1
Oznaczenie Vitillo	ATME30S.1
Nazwa angielska	Blanking Plug for Tube Ends
Przeznaczenie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CES M42x2 30S?

Korek jest przeznaczony do zaślepiania końcówek przewodów hydraulicznych i kompatybilnych złączy zakończonych nakrętką. Uszczelnienie uzyskuje się przez docisk powierzchni stożkowych.
