Korek CES M30X2 20S

Przejdź do sekcji Opinie

14,90 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 400 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-20S
Oznaczenie wg VITILLO ATME20S.1
Oznaczenie wg CAST 108020.1
Oznaczenie wg PARKER ERMETO ROV 20-S

Opis

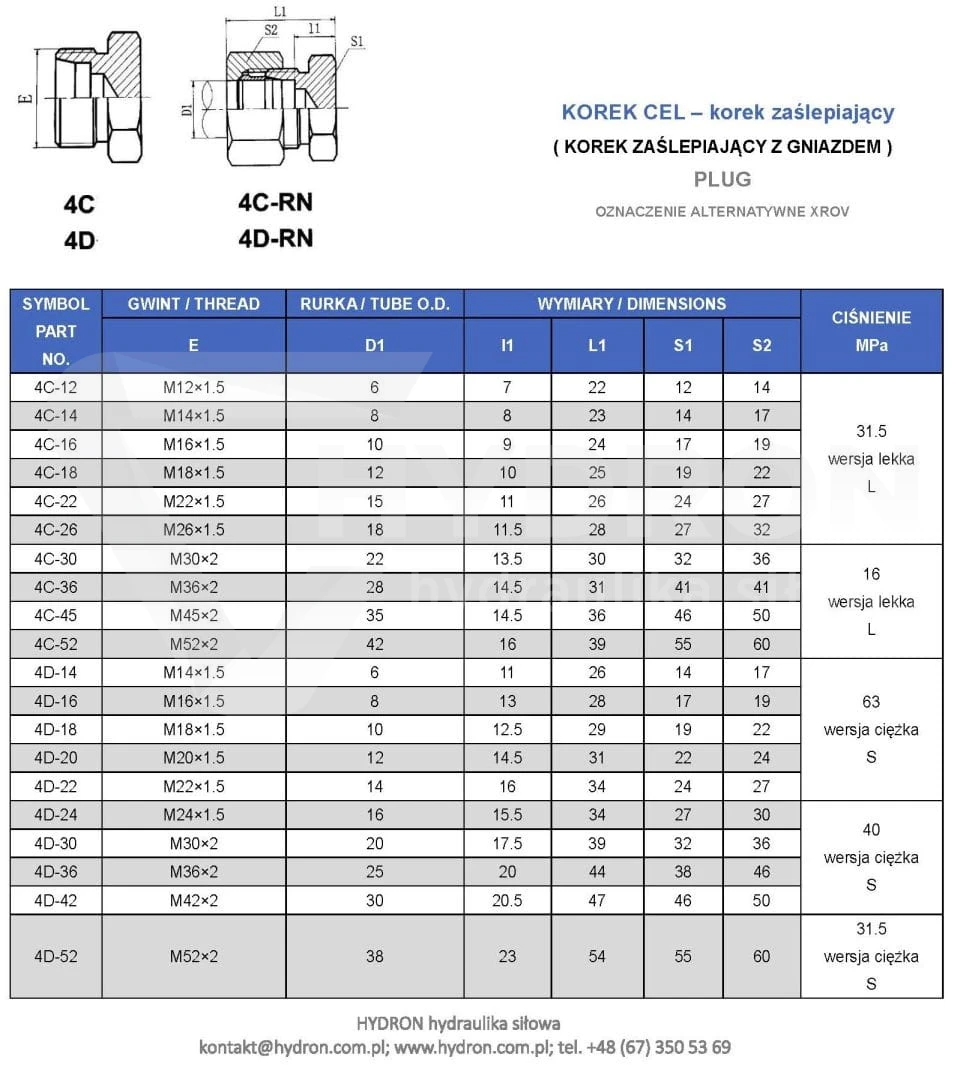

Korek CES M30x2 20S – zaślepka hydrauliczna serii ciężkiej

Korek CES M30x2 20S to zaślepka hydrauliczna przeznaczona do zamykania końcówek przewodów hydraulicznych oraz kompatybilnych złączy zakończonych nakrętką. Produkt należy do serii ciężkiej S i jest przeznaczony do połączeń z nakrętką o gwincie metrycznym M30x2. Uszczelnienie następuje poprzez zaciskowy docisk odpowiednio dopasowanych powierzchni stożkowych podczas dokręcania nakrętki.

Zaślepka należy do grupy elementów TN 296, określanych w dokumentacji anglojęzycznej jako Blanking Plug for Tube Ends. Znajduje zastosowanie w układach hydrauliki siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych. Umożliwia zabezpieczenie zakończenia przewodu podczas montażu, naprawy lub modernizacji instalacji.

Parametry techniczne korka CES M30x2 20S

Rodzaj produktu: korek hydrauliczny do zaślepiania końcówek przewodów.
Typ produktu: CES.
Rozmiar połączeniowy: 20S.
Seria wykonania: S – ciężka.
Gwint współpracującej nakrętki: M30x2.
Średnica nominalna gwintu: 30 mm.
Skok gwintu: 2 mm.
Rodzaj uszczelnienia: stożkowe, zaciskowe przy dokręcaniu.
Oznaczenie według Ermetto: ROV 20-S.
Oznaczenie według Rastelli-Raccordi: TS296-20S.
Oznaczenie według Cast: 108020.1.
Oznaczenie według Vitillo: ATME20S.1.
Typ katalogowy: TN 296.
Nazwa angielska: Blanking plug for tube ends.
Przeznaczenie: zaślepianie końcówek przewodów hydraulicznych i złączy zakończonych odpowiednią nakrętką.

Zastosowanie korka CES 20S w hydraulice siłowej

Korek CES M30x2 20S służy do zamykania końcówek przewodów hydraulicznych wyposażonych w odpowiednią nakrętkę złączną. Może być wykorzystywany podczas odłączania przewodów od elementów instalacji, wymiany podzespołów, prac konserwacyjnych oraz zabezpieczania nieużywanych zakończeń układów olejowych.

Zaślepki tego typu znajdują zastosowanie w maszynach rolniczych, urządzeniach sadowniczych, sprzęcie leśnym, maszynach budowlanych i instalacjach przemysłowych. Umożliwiają zamknięcie odpowiedniego połączenia bez konieczności trwałej modyfikacji przewodu. Warunkiem prawidłowego zastosowania jest zgodność korka z nakrętką oraz konstrukcją zakończenia przewodu.

Seria ciężka S – rozmiar połączeniowy 20S

Oznaczenie 20S identyfikuje wariant połączeniowy należący do serii ciężkiej S. Korek CES M30x2 przeznaczony jest do współpracy z odpowiednio dobranymi zakończeniami przewodów tej serii. Przy kompletowaniu armatury należy uwzględnić rozmiar nakrętki, konstrukcję połączenia oraz geometrię powierzchni uszczelniających.

Elementów serii ciężkiej S nie należy automatycznie zastępować częściami serii lekkiej L. Poszczególne wykonania mogą różnić się wymiarami i sposobem współpracy z pozostałymi elementami złącza. Sam zgodny gwint nie jest wystarczającym potwierdzeniem zamienności.

Stożkowe uszczelnienie zaciskowe – zasada działania

Korek CES wykorzystuje uszczelnienie uzyskiwane poprzez mechaniczny docisk współpracujących powierzchni stożkowych. Element zaślepiający umieszcza się w zakończeniu przewodu, a następnie dociska za pomocą odpowiedniej nakrętki. Podczas dokręcania powstaje siła zaciskowa umożliwiająca zamknięcie połączenia hydraulicznego.

Szczelność zależy od zgodności geometrii korka i zakończenia przewodu, stanu powierzchni współpracujących oraz prawidłowego montażu. Zanieczyszczenia, zarysowania i odkształcenia powierzchni stożkowych mogą powodować nieszczelności. Korek CES nie jest uniwersalną zaślepką przeznaczoną do bezpośredniego wkręcania w dowolny otwór gwintowany.

Gwint M30x2 – znaczenie oznaczenia

Oznaczenie M30x2 określa gwint metryczny o średnicy nominalnej 30 mm i skoku 2 mm. W przypadku korka CES parametr ten odnosi się do gwintu nakrętki, która odpowiada za docisk zaślepki do zakończenia przewodu. Rozmiar 20S pozwala określić właściwą serię i wielkość połączenia hydraulicznego.

Przed montażem należy sprawdzić nie tylko wymiar gwintu M30x2, ale również zgodność rozmiaru 20S oraz rodzaju powierzchni uszczelniającej. Dopasowanie samego gwintu nie gwarantuje uzyskania szczelnego połączenia.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CES M30x2 20S można identyfikować według oznaczeń stosowanych przez producentów armatury hydraulicznej. Według Ermetto występuje jako ROV 20-S, według Rastelli-Raccordi jako TS296-20S, według Cast jako 108020.1, natomiast według Vitillo jako ATME20S.1.

Oznaczenia te ułatwiają identyfikację części podczas przeglądania katalogów technicznych, zamawiania armatury i naprawy układów hydraulicznych. Przed zastosowaniem elementu zamiennego należy potwierdzić jego zgodność wymiarową, konstrukcyjną i użytkową.

Zaślepka końców przewodów hydraulicznych TN 296

Oznaczenie TN 296 odnosi się do typu zaślepki przeznaczonej do zamykania końców przewodów rurowych. Angielska nazwa Blanking Plug for Tube Ends opisuje funkcję elementu jako korka do odpowiednich zakończeń przewodów hydraulicznych. Zaślepka jest dociskana przez nakrętkę znajdującą się na zakończeniu przewodu, co umożliwia uzyskanie uszczelnienia stożkowego.

Korek CES należy odróżnić od zaślepek wkręcanych w korpusy rozdzielaczy lub inne otwory gwintowane. Wariant TN 296 przeznaczony jest do współpracy z odpowiednim zakończeniem przewodu wyposażonym w nakrętkę złączną.

Zabezpieczanie przewodów podczas serwisu

Podczas naprawy instalacji hydraulicznej może zachodzić potrzeba odłączenia przewodu od siłownika, rozdzielacza lub innego podzespołu. Odpowiednio dobrany korek CES 20S umożliwia zamknięcie zakończenia przewodu wyposażonego w kompatybilną nakrętkę. Pomaga ograniczyć przedostawanie się zanieczyszczeń i wypływ pozostałości oleju podczas prac przy odciążonym układzie.

Jeżeli korek ma pozostawać zamontowany podczas pracy instalacji pod ciśnieniem, należy potwierdzić dopuszczalne parametry całego połączenia. Samo oznaczenie serii ciężkiej S nie stanowi potwierdzenia konkretnej wartości ciśnienia roboczego.

Dobór korka CES M30x2 do zakończenia przewodu

Przed wyborem korka CES M30x2 20S należy zweryfikować rozmiar zakończenia przewodu, gwint współpracującej nakrętki oraz serię połączeniową. Istotne jest również dopasowanie powierzchni stożkowych. Dobór wyłącznie na podstawie średnicy gwintu może prowadzić do zastosowania niewłaściwego elementu.

Podczas wymiany dotychczasowego korka pomocne są oznaczenia ROV 20-S, TS296-20S, 108020.1 i ATME20S.1. Pozwalają one dokładniej zidentyfikować właściwy wariant i ograniczyć ryzyko pomylenia elementów różnych serii.

Montaż i kontrola szczelności korka CES 20S

Przed montażem należy wyłączyć urządzenie i bezpiecznie odciążyć układ hydrauliczny. Następnie trzeba oczyścić zakończenie przewodu, sprawdzić stan powierzchni stożkowych oraz gwintu nakrętki. Korek należy umieścić we właściwym położeniu i docisnąć nakrętką zgodnie z wymaganiami zastosowanego systemu połączeniowego.

Nie należy kompensować uszkodzonych powierzchni uszczelniających nadmierną siłą dokręcania. Po zakończeniu montażu konieczna jest kontrola szczelności i sprawdzenie zgodności kompletnego połączenia z warunkami pracy instalacji.

Najważniejsze cechy korka CES M30x2 20S

Zaślepka końcówek przewodów hydraulicznych.
Rozmiar połączeniowy 20S.
Seria ciężka S.
Współpraca z nakrętką M30x2.
Stożkowe uszczelnienie zaciskowe.
Oznaczenie Ermetto: ROV 20-S.
Oznaczenie Rastelli-Raccordi: TS296-20S.
Oznaczenie Cast: 108020.1.
Oznaczenie Vitillo: ATME20S.1.
Typ katalogowy: TN 296.

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek CES M30x2 20S
Typ	CES / TN 296
Gwint nakrętki	M30x2
Seria	20S – ciężka
Uszczelnienie	Stożkowe, zaciskowe
Oznaczenie Ermetto	ROV 20-S
Oznaczenie Rastelli-Raccordi	TS296-20S
Oznaczenie Cast	108020.1
Oznaczenie Vitillo	ATME20S.1
Nazwa angielska	Blanking plug for tube ends
Przeznaczenie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CES M30x2 20S?

Służy do zaślepiania końcówek przewodów hydraulicznych oraz kompatybilnych złączy zakończonych nakrętką. Szczelność uzyskuje się przez docisk powierzchni stożkowych.
