Korek CES M24X1,5 16S

Przejdź do sekcji Opinie

16,57 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M24x1,5
Rozmiar gwintu 1 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 400 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-16S
Oznaczenie wg VITILLO ATME16S.1
Oznaczenie wg CAST 108019.1
Oznaczenie wg PARKER ERMETO ROV 16-S

Opis

Korek CES M24x1,5 16S

Korek CES M24x1,5 16S to zaślepka hydrauliczna przeznaczona do zamykania końcówek przewodów hydraulicznych oraz innych kompatybilnych złączy zakończonych nakrętką. Produkt należy do serii ciężkiej S i jest przeznaczony do połączeń w rozmiarze 16S, wyposażonych w nakrętkę o gwincie metrycznym M24x1,5. Uszczelnienie następuje poprzez zaciskowy docisk odpowiednio dopasowanych powierzchni stożkowych podczas dokręcania nakrętki.

Zaślepka należy do grupy elementów TN 296, określanych w dokumentacji anglojęzycznej jako Blanking Plug for Tube Ends. Znajduje zastosowanie w hydraulice siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Pozwala zamknąć odpowiednie zakończenie przewodu podczas montażu, konserwacji, naprawy lub modernizacji instalacji hydraulicznej.

Parametry techniczne korka CES M24x1,5 16S

Rodzaj produktu: korek hydrauliczny do zaślepiania końcówek przewodów.
Typ produktu: CES.
Rozmiar połączeniowy: 16S.
Seria połączeniowa: S – ciężka.
Gwint współpracującej nakrętki: M24x1,5.
Średnica nominalna gwintu: 24 mm.
Skok gwintu: 1,5 mm.
Rodzaj uszczelnienia: stożkowe, zaciskowe podczas dokręcania.
Oznaczenie według Ermetto: ROV 16-S.
Oznaczenie według Rastelli-Raccordi: TS296-16S.
Oznaczenie według Cast: 108019.1.
Oznaczenie według Vitillo: ATME16S.1.
Typ katalogowy: TN 296.
Nazwa angielska: Blanking Plug for Tube Ends.
Przeznaczenie: zaślepianie końcówek przewodów hydraulicznych oraz złączy zakończonych odpowiednią nakrętką.

Zastosowanie korka CES 16S w hydraulice siłowej

Korek CES M24x1,5 16S jest przeznaczony do zaślepiania zakończeń przewodów hydraulicznych wyposażonych w kompatybilną nakrętkę złączną. Może być wykorzystywany podczas odłączania przewodów od odbiorników, wymiany podzespołów oraz zabezpieczania nieużywanych połączeń w instalacjach olejowych.

Produkt znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, urządzeń sadowniczych, sprzętu leśnego i budowlanego oraz instalacji przemysłowych. Zaślepka umożliwia zamknięcie odpowiedniego zakończenia przewodu bez konieczności wykonywania trwałych zmian w jego konstrukcji. Dobór korka powinien uwzględniać rodzaj połączenia i jego warunki pracy.

Seria ciężka S – rozmiar połączeniowy 16S

Oznaczenie 16S identyfikuje rozmiar należący do serii ciężkiej S. Korek CES M24x1,5 jest przeznaczony do współpracy z odpowiednio dobranymi zakończeniami przewodów tej serii. Przy kompletowaniu armatury należy sprawdzić zgodność nakrętki, rozmiaru połączeniowego oraz geometrii powierzchni uszczelniających.

Elementów serii ciężkiej S nie należy automatycznie zastępować korkami serii lekkiej L. Poszczególne wykonania mogą różnić się wymiarami i konstrukcją elementów współpracujących. Sam identyczny wymiar gwintu nie stanowi potwierdzenia możliwości zamiennego zastosowania.

Stożkowe uszczelnienie zaciskowe – zasada działania

Korek CES wykorzystuje uszczelnienie powstające podczas mechanicznego docisku dopasowanych powierzchni stożkowych. Element zaślepiający umieszcza się w zakończeniu przewodu, a następnie dociska nakrętką. Podczas dokręcania powstaje siła zaciskowa umożliwiająca zamknięcie połączenia hydraulicznego.

Prawidłowa szczelność zależy od zgodności geometrii korka i zakończenia przewodu, czystości powierzchni współpracujących oraz właściwego montażu. Uszkodzenia, zarysowania i odkształcenia powierzchni stożkowych mogą powodować nieszczelności. Korek CES nie jest uniwersalną zaślepką przeznaczoną do wkręcania bezpośrednio w dowolny otwór gwintowany.

Gwint M24x1,5 – parametry połączenia

Oznaczenie M24x1,5 określa gwint metryczny o średnicy nominalnej 24 mm i skoku 1,5 mm. W przypadku korka CES wymiar ten odnosi się do współpracującej nakrętki, która dociska zaślepkę do zakończenia przewodu hydraulicznego.

Podczas doboru należy uwzględnić zarówno gwint M24x1,5, jak i rozmiar 16S oraz rodzaj powierzchni uszczelniającej. Zgodność gwintu nie gwarantuje prawidłowego dopasowania korka do każdego zakończenia przewodu.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CES M24x1,5 16S można identyfikować za pomocą oznaczeń stosowanych w katalogach producentów armatury hydraulicznej. Według Ermetto produkt występuje jako ROV 16-S, według Rastelli-Raccordi jako TS296-16S, według Cast jako 108019.1, natomiast według Vitillo jako ATME16S.1.

Oznaczenia te ułatwiają wyszukiwanie części zamiennych, porównywanie dokumentacji technicznej oraz dobór odpowiedniej zaślepki podczas naprawy instalacji hydraulicznych. Przed zastosowaniem elementu zamiennego należy potwierdzić zgodność jego wymiarów i konstrukcji z wymaganiami konkretnego połączenia.

Zaślepka końcówek przewodów hydraulicznych TN 296

Oznaczenie TN 296 odnosi się do typu zaślepki przeznaczonej do zamykania końców przewodów rurowych. Angielska nazwa Blanking Plug for Tube Ends określa jej funkcję jako korka do zaślepiania odpowiednich zakończeń przewodów hydraulicznych.

Korek CES jest dociskany przez nakrętkę znajdującą się na zakończeniu przewodu. Z tego względu należy odróżnić go od korków wkręcanych bezpośrednio w otwory gwintowane korpusów rozdzielaczy, bloków zaworowych i innych elementów hydraulicznych.

Zabezpieczanie przewodów podczas napraw i konserwacji

Podczas prac serwisowych może wystąpić konieczność odłączenia przewodu od siłownika, rozdzielacza lub innego podzespołu. Odpowiednio dobrany korek CES 16S umożliwia zamknięcie zakończenia przewodu z kompatybilną nakrętką. Pomaga ograniczyć przedostawanie się zanieczyszczeń oraz wypływ pozostałości oleju podczas prac przy odciążonym układzie.

Jeżeli korek ma pozostać zamontowany podczas pracy instalacji pod ciśnieniem, należy wcześniej potwierdzić dopuszczalne parametry kompletnego połączenia. Oznaczenie serii ciężkiej S nie jest samodzielnym potwierdzeniem konkretnego maksymalnego ciśnienia roboczego.

Dobór korka CES M24x1,5 do zakończenia przewodu

Przed zakupem należy sprawdzić rodzaj zakończenia przewodu, gwint współpracującej nakrętki i serię połączeniową. Dla korka CES M24x1,5 16S wymagane jest kompatybilne zakończenie serii ciężkiej S, wyposażone w odpowiednią nakrętkę oraz dopasowane powierzchnie stożkowe.

Podczas wymiany dotychczas stosowanej zaślepki pomocne są oznaczenia ROV 16-S, TS296-16S, 108019.1 oraz ATME16S.1. Pozwalają one dokładniej zidentyfikować właściwy wariant i ograniczyć ryzyko pomylenia elementów różnych rozmiarów.

Montaż korka CES M24x1,5 16S i kontrola szczelności

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba oczyścić zakończenie przewodu, sprawdzić stan powierzchni stożkowych oraz gwintu nakrętki. Korek należy umieścić we właściwym położeniu i docisnąć za pomocą kompatybilnej nakrętki.

Dokręcanie powinno odbywać się zgodnie z wymaganiami stosowanego systemu połączeniowego. Nie należy próbować usuwać nieszczelności przez nadmierny docisk uszkodzonych elementów. Po zakończeniu montażu należy sprawdzić szczelność oraz upewnić się, że kompletne połączenie odpowiada warunkom pracy instalacji.

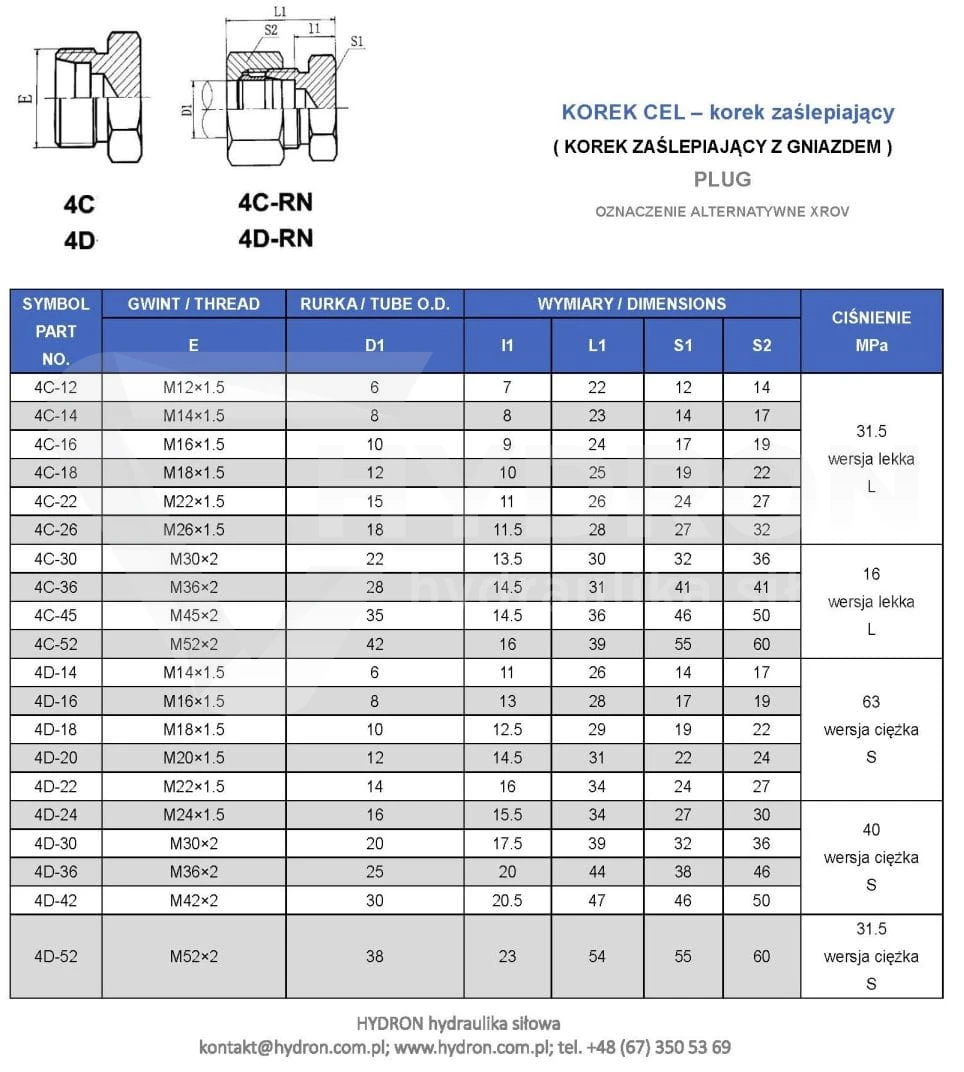

Specyfikacja techniczna korka CES 16S

Parametr	Wartość
Nazwa produktu	Korek CES M24x1,5 16S
Typ	CES / TN 296
Gwint nakrętki	M24x1,5
Średnica nominalna gwintu	24 mm
Skok gwintu	1,5 mm
Seria	16S – ciężka
Uszczelnienie	Stożkowe, zaciskowe
Oznaczenie Ermetto	ROV 16-S
Oznaczenie Rastelli-Raccordi	TS296-16S
Oznaczenie Cast	108019.1
Oznaczenie Vitillo	ATME16S.1
Nazwa angielska	Blanking Plug for Tube Ends
Zastosowanie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CES M24x1,5 16S?

Korek służy do zaślepiania końcówek przewodów hydraulicznych i innych kompatybilnych złączy zakończonych nakrętką. Szczelność uzyskuje się poprzez docisk powierzchni stożkowych.

Czy korek CES 16S należy do serii ciężkiej?

Tak. Symbol 16S wskazuje wariant należący do serii ciężkiej S.

Jakie oznaczenia posiada korek według Ermetto i Rastelli-Raccordi?

Według Ermetto produkt posiada oznaczenie ROV 16-S, natomiast według Rastelli-Raccordi – TS296-16S.

Jakie są oznaczenia Cast i Vitillo?

Według Cast korek posiada oznaczenie 108019.1, a według Vitillo – ATME16S.1.

Czy korek CES M24x1,5 można bezpośrednio wkręcić w otwór gwintowany?

Nie. Korek CES typu TN 296 jest przeznaczony do odpowiednich zakończeń przewodów wyposażonych w nakrętkę, która dociska stożkowe powierzchnie uszczelniające.
