Zakucie C95 DKJ 45 13 3/4/1SN

Przejdź do sekcji Opinie

16,97 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )

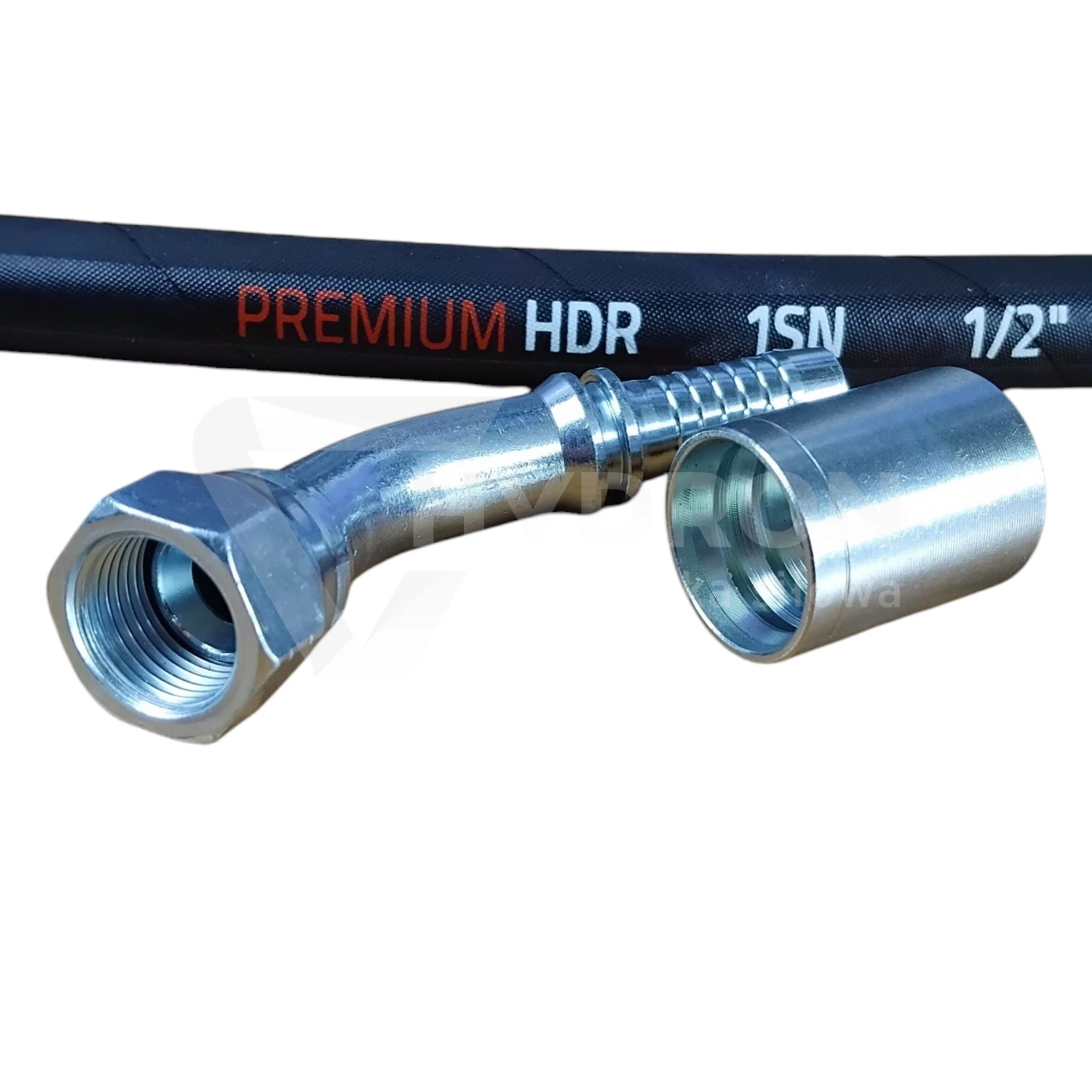

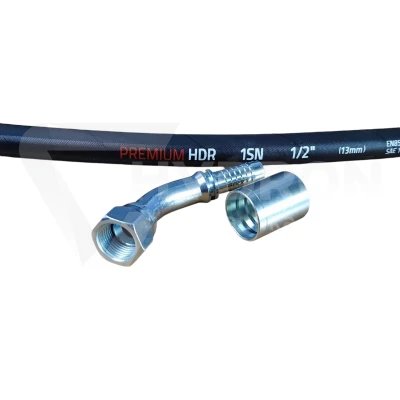

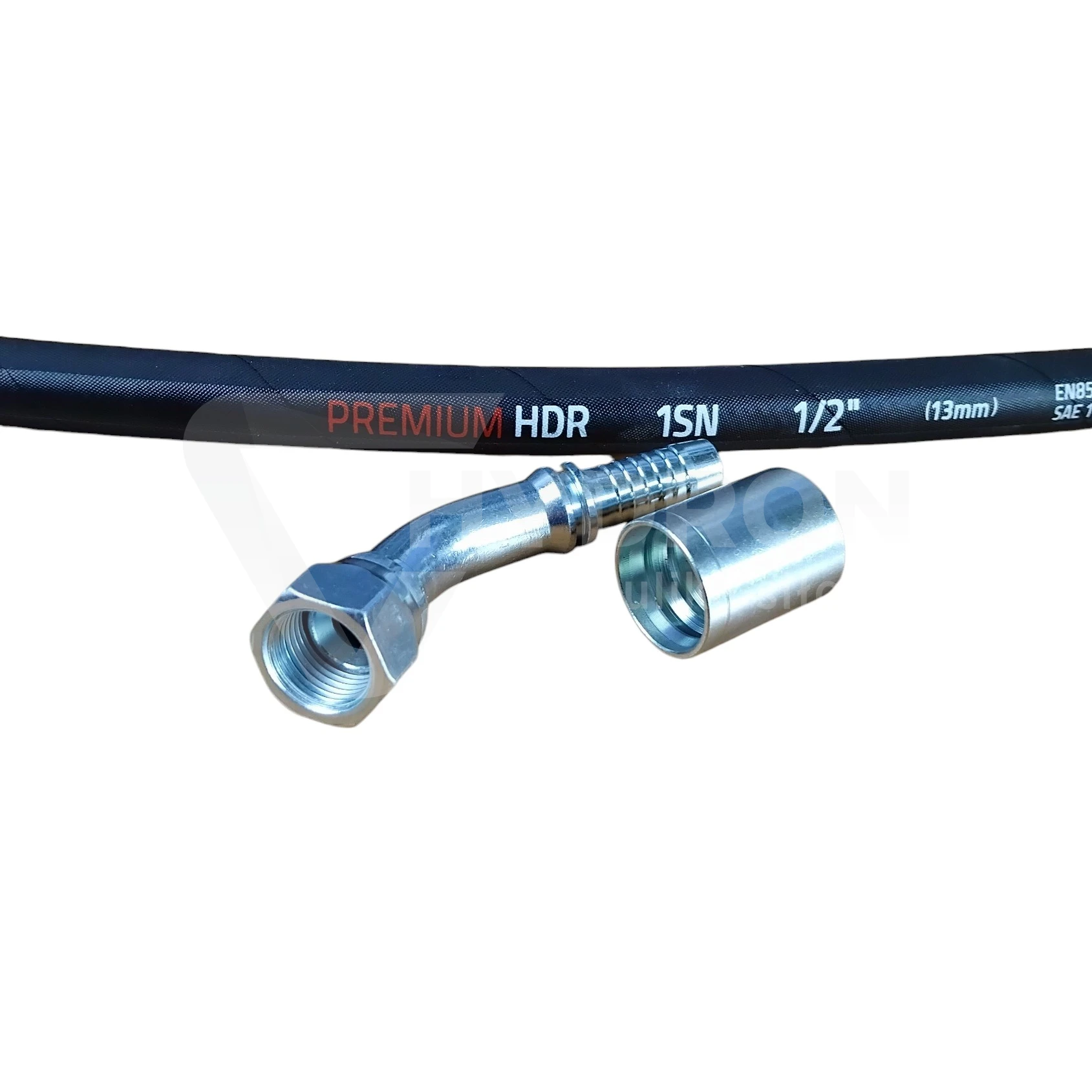

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint UNF ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/4" UNF
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki na stożku 74°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

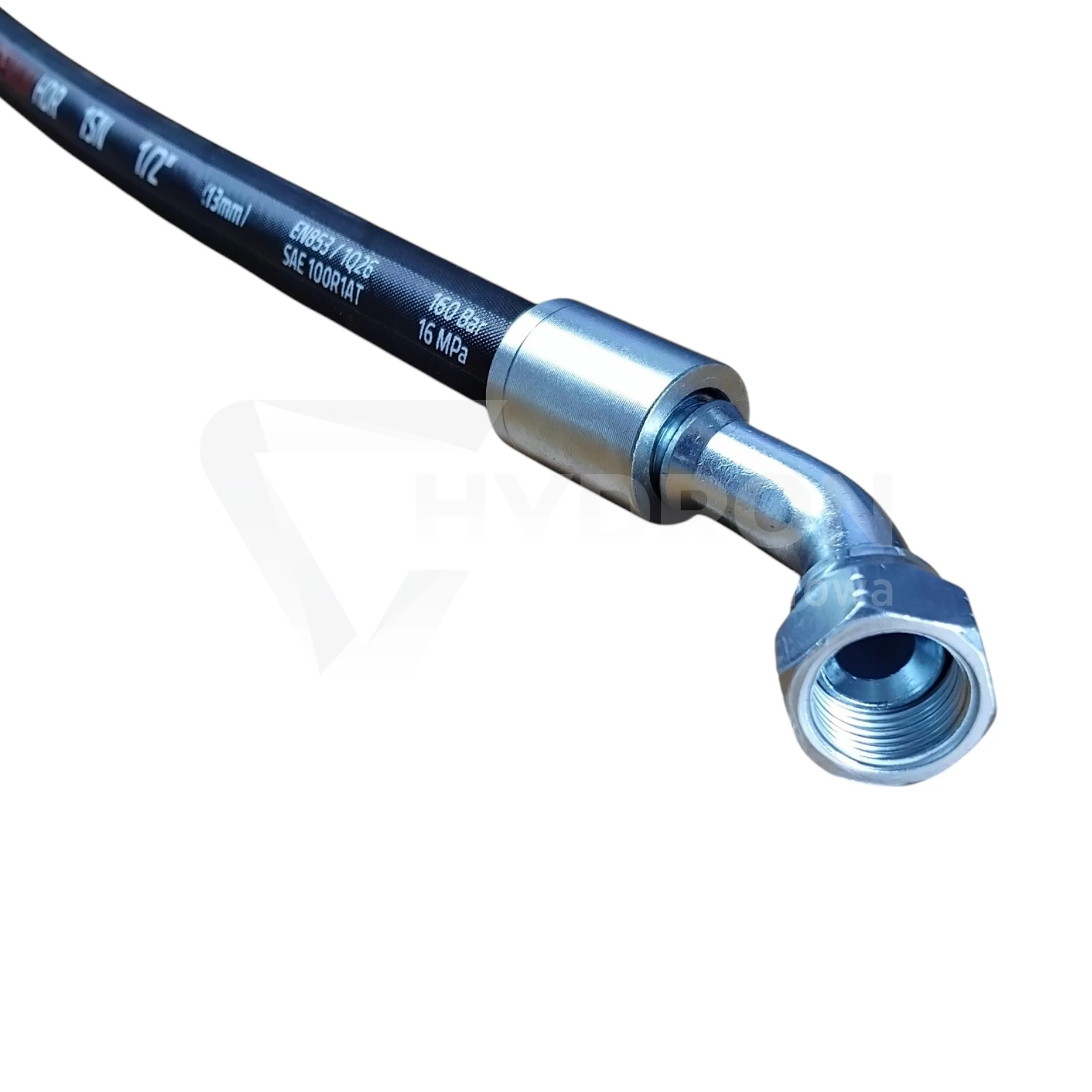

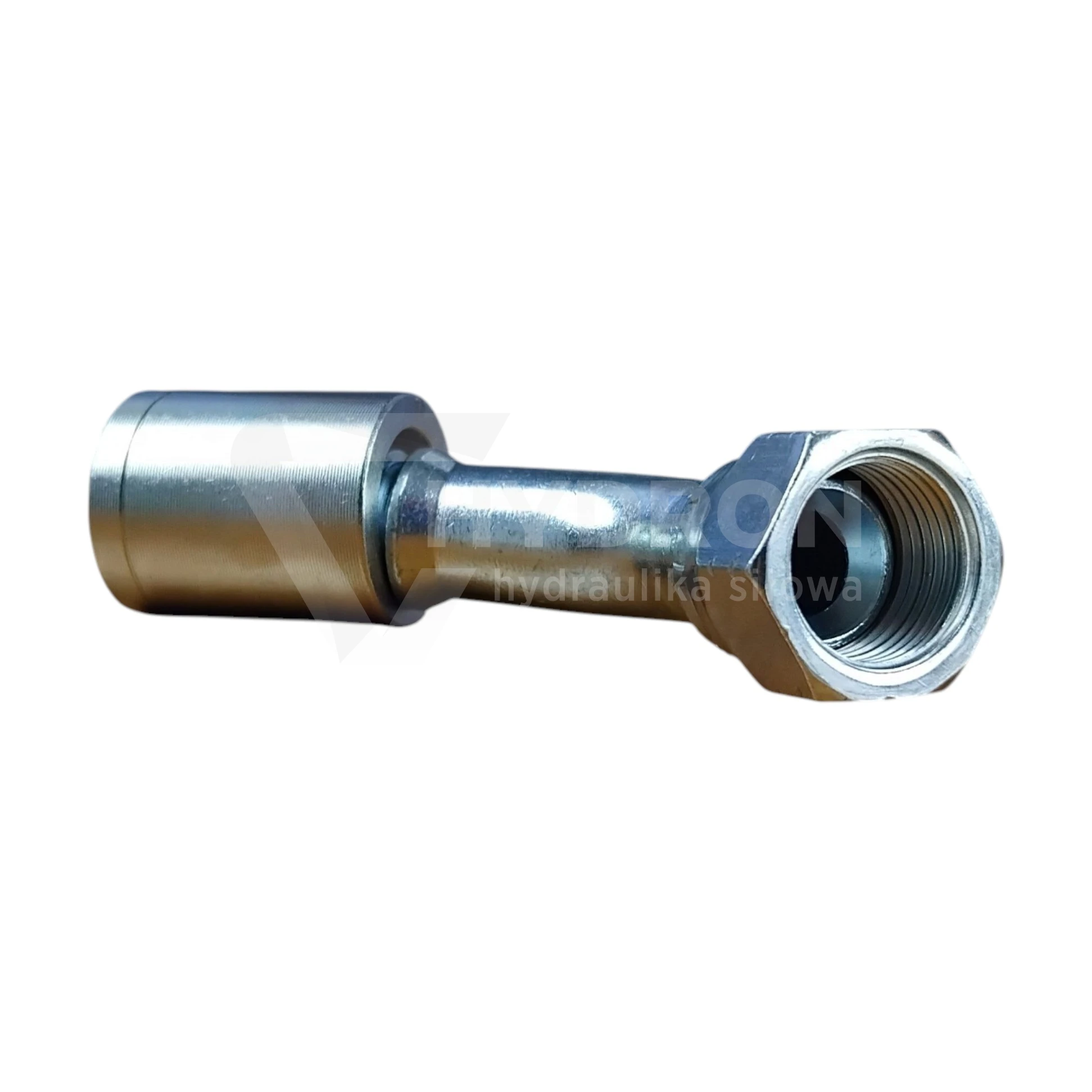

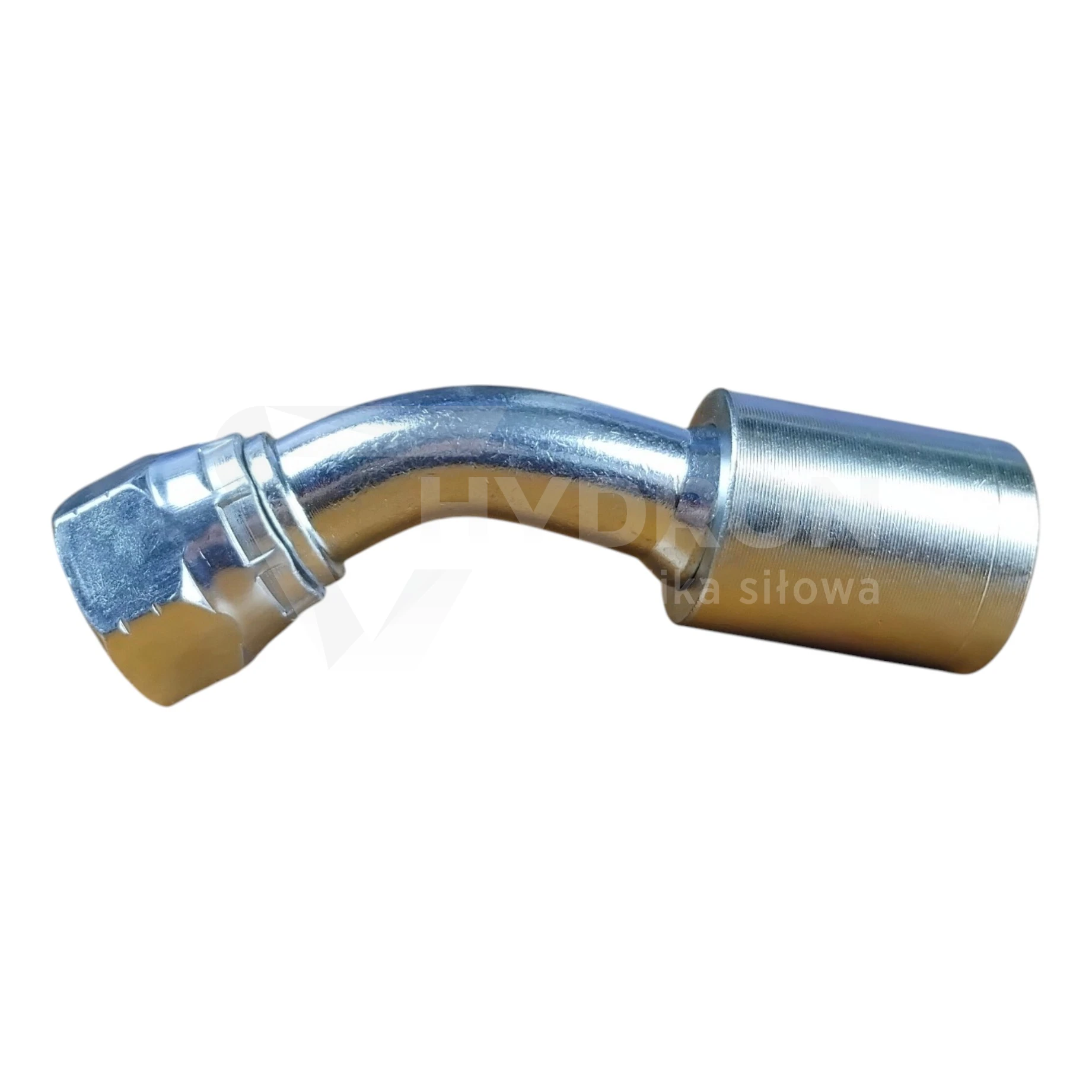

Zakucie C95 DKJ 45° DN13 3/4" UNF do węża 1SN

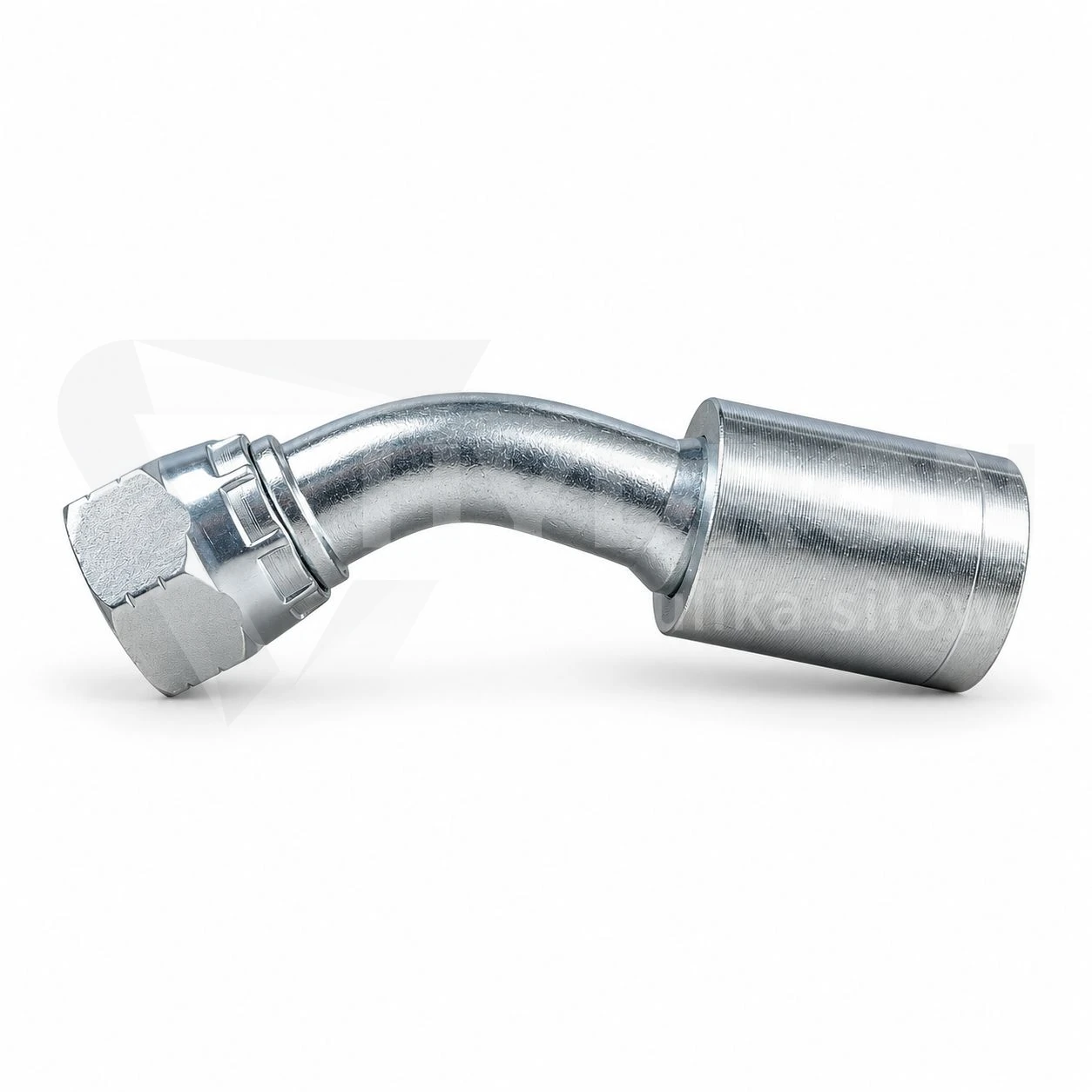

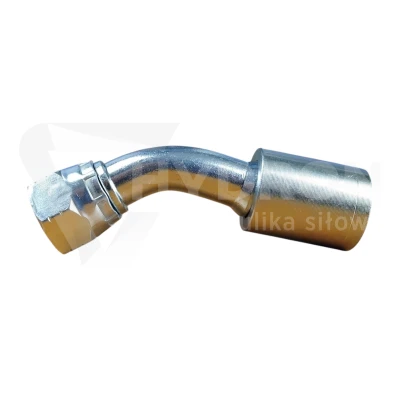

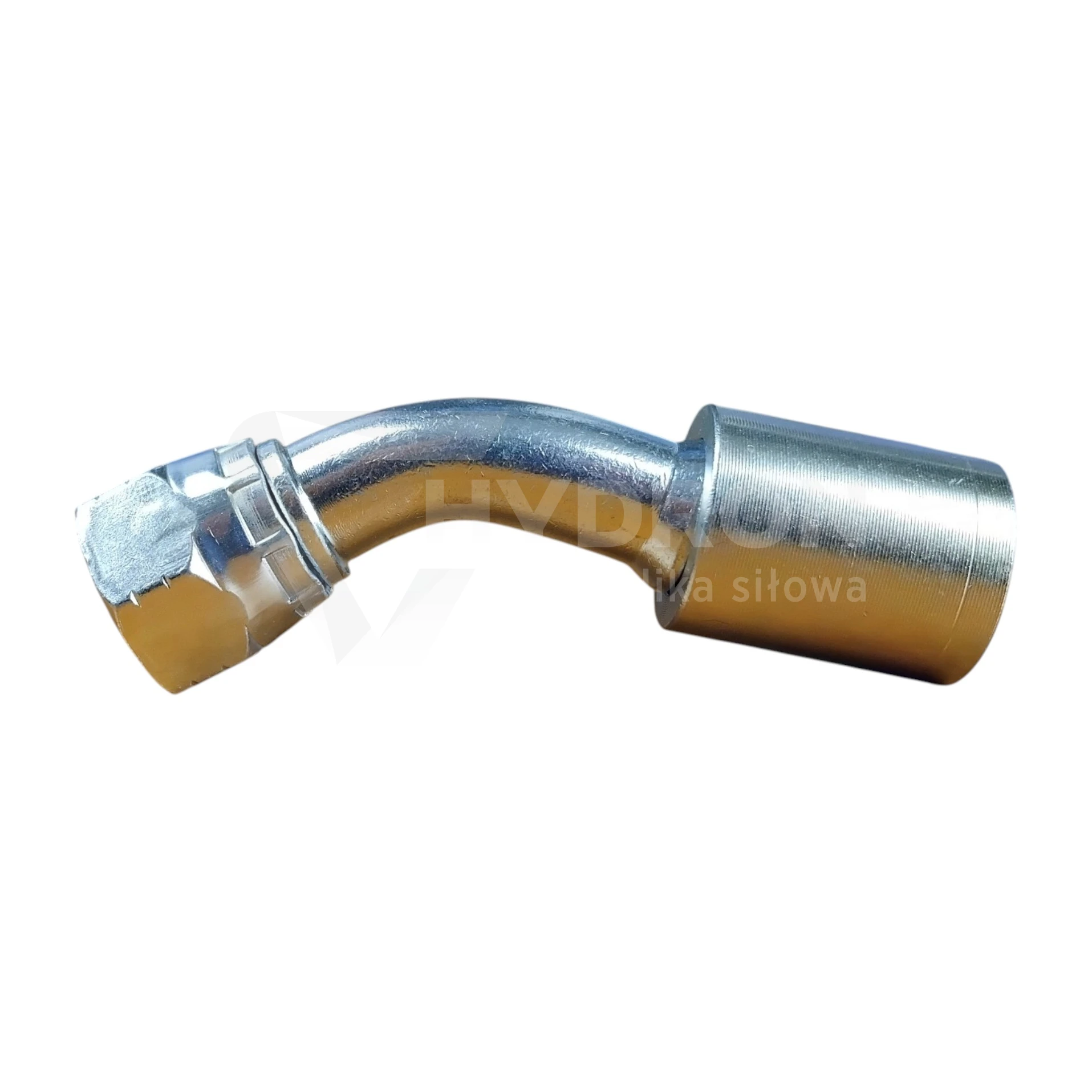

Zakucie C95 DKJ 45° DN13 3/4" UNF to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN13. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 3/4" UNF oraz gniazdo JIC 74°, a konstrukcja pod kątem 45° ułatwia prowadzenie przewodu w miejscach, gdzie wersja prosta powodowałaby zbyt duże zagięcie węża lub utrudniała montaż.

Najważniejsze parametry techniczne

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: C95,
typ końcówki: DKJ 45°,
standard przyłącza: JIC,
kąt końcówki: 45°,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: 3/4" UNF,
rodzaj gwintu: wewnętrzny,
typ gniazda: JIC 74°,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKJ 45° – kiedy wersja kątowa ma przewagę?

Końcówka 45° jest dobrym rozwiązaniem wtedy, gdy przewód musi zmienić kierunek już przy samym punkcie podłączenia. Pozwala to ograniczyć ostre zagięcie węża i ułatwia zachowanie właściwego promienia gięcia.

W praktyce ma to znaczenie w maszynach rolniczych, budowlanych i leśnych, gdzie przyłącza często znajdują się blisko innych elementów konstrukcyjnych i miejsca na swobodne ułożenie przewodu jest niewiele.

Gwint 3/4" UNF – nie myl go z BSP

Przyłącze 3/4" UNF należy do systemu amerykańskiego i nie powinno być utożsamiane z gwintem 3/4" BSP. Nominalny zapis rozmiaru może wyglądać podobnie, ale standard gwintu, skok i sposób uszczelnienia są inne.

Przy odtwarzaniu starego przewodu warto więc sprawdzić nie tylko średnicę gwintu, ale także jego skok oraz kształt gniazda uszczelniającego.

JIC 74° – jak działa uszczelnienie?

Końcówki DKJ wykorzystują uszczelnienie charakterystyczne dla systemu JIC. Powierzchnie współpracujące tworzą gniazdo o pełnym kącie 74°, co odpowiada powierzchni 37° względem osi złącza.

Szczelność uzyskiwana jest przez dociśnięcie metalowych powierzchni stożkowych. W tym typie połączenia nie należy oczekiwać płaskiego uszczelnienia czołowego charakterystycznego dla ORFS.

DN13 i wąż 1SN

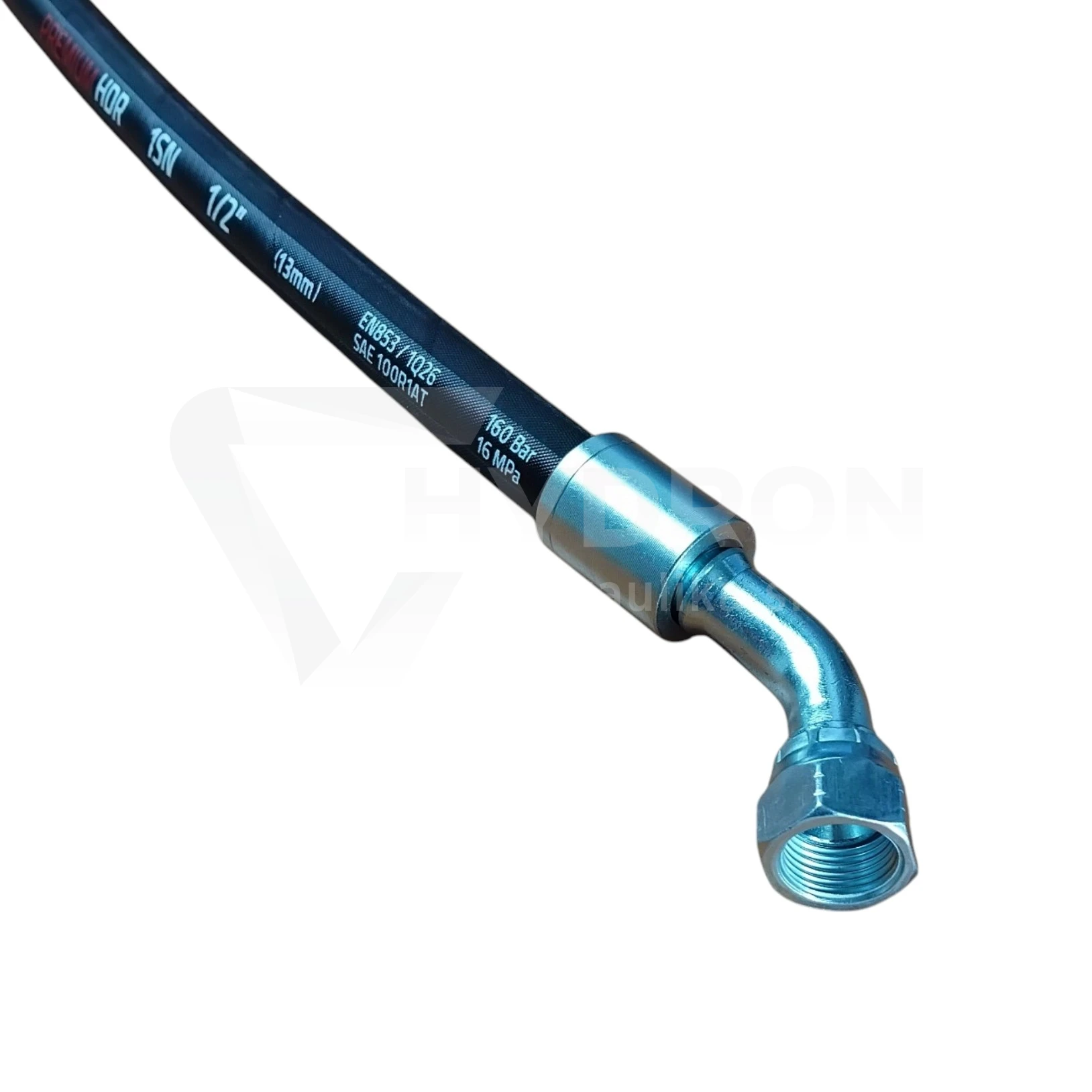

DN13 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 1/2". Ten wariant produktu przeznaczony jest do wykonywania przewodów hydraulicznych z wężem 1SN.

Przy zakuwaniu należy zastosować odpowiednią tuleję oraz parametry zacisku właściwe dla konkretnego węża 1SN i stosowanego systemu końcówek. Nie należy automatycznie przenosić ustawień z przewodów 2SN, 2SC czy 4SP.

Jak rozpoznać, że potrzebujesz właśnie DKJ?

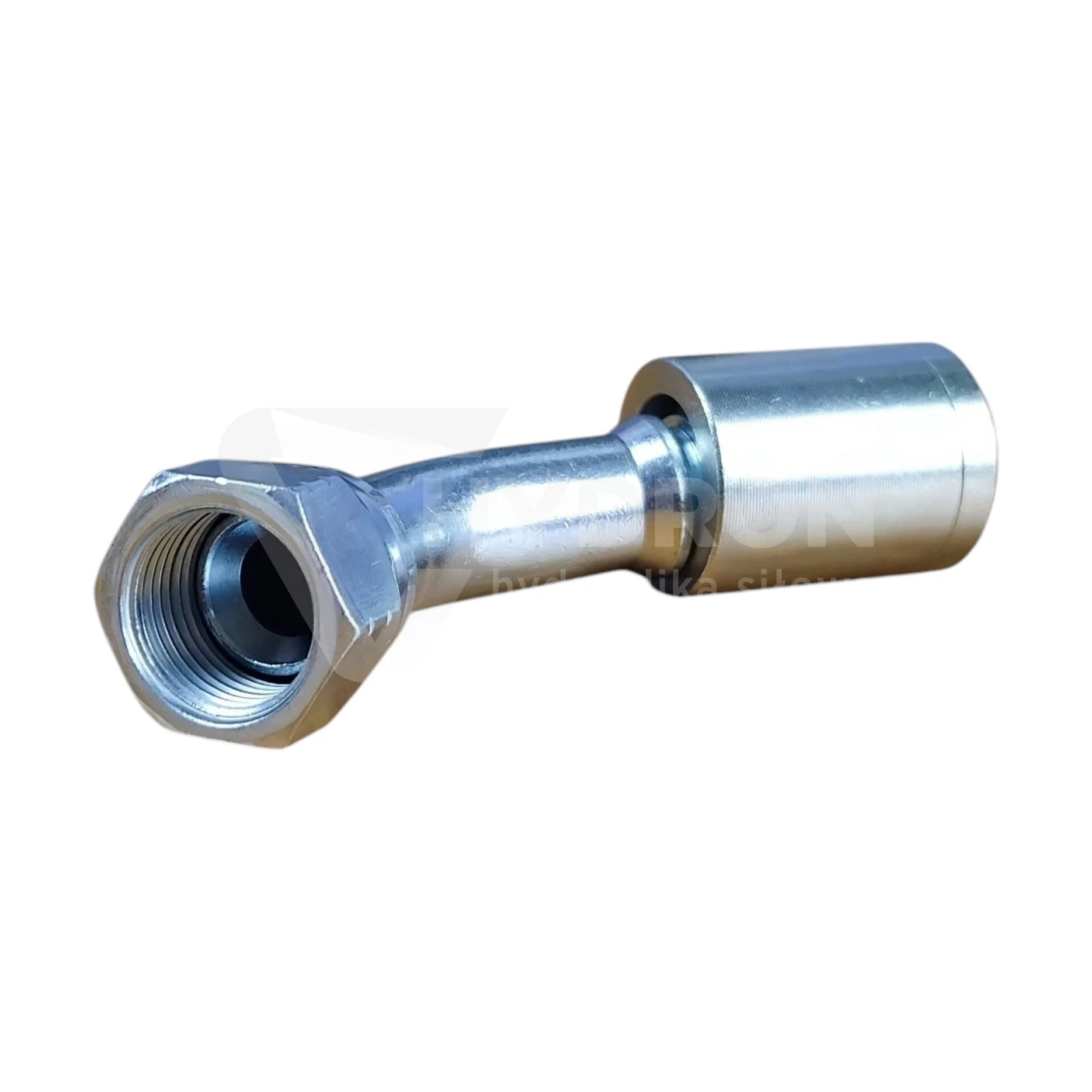

Jeżeli stara końcówka ma obrotową nakrętkę z gwintem wewnętrznym UNF oraz charakterystyczne stożkowe gniazdo JIC, bardzo możliwe, że jest to właśnie typ DKJ. Wersja C95 dodatkowo ma korpus wygięty pod kątem 45°.

Przy identyfikacji warto porównać trzy elementy: rozmiar przewodu, rozmiar i skok gwintu oraz geometrię powierzchni uszczelniającej.

Gdzie stosuje się końcówki DKJ 45°?

Końcówki DKJ 45° spotyka się w hydraulice maszyn zachodnich, szczególnie w sprzęcie rolniczym, budowlanym i leśnym. Są wykorzystywane tam, gdzie instalacja oparta jest na przyłączach JIC z gwintami UNF lub UN.

Ustawienie końcówki przed zakuwaniem

Przy końcówce kątowej 45° ważne jest prawidłowe ustawienie jej orientacji przed wykonaniem zacisku. Ma to szczególne znaczenie wtedy, gdy przewód posiada dwie końcówki kątowe i musi zachować określone wzajemne położenie.
