Zakucie C95 DKJ 45 13 3/4/2SN

Przejdź do sekcji Opinie

17,77 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint UNF ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/4" UNF
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki na stożku 74°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

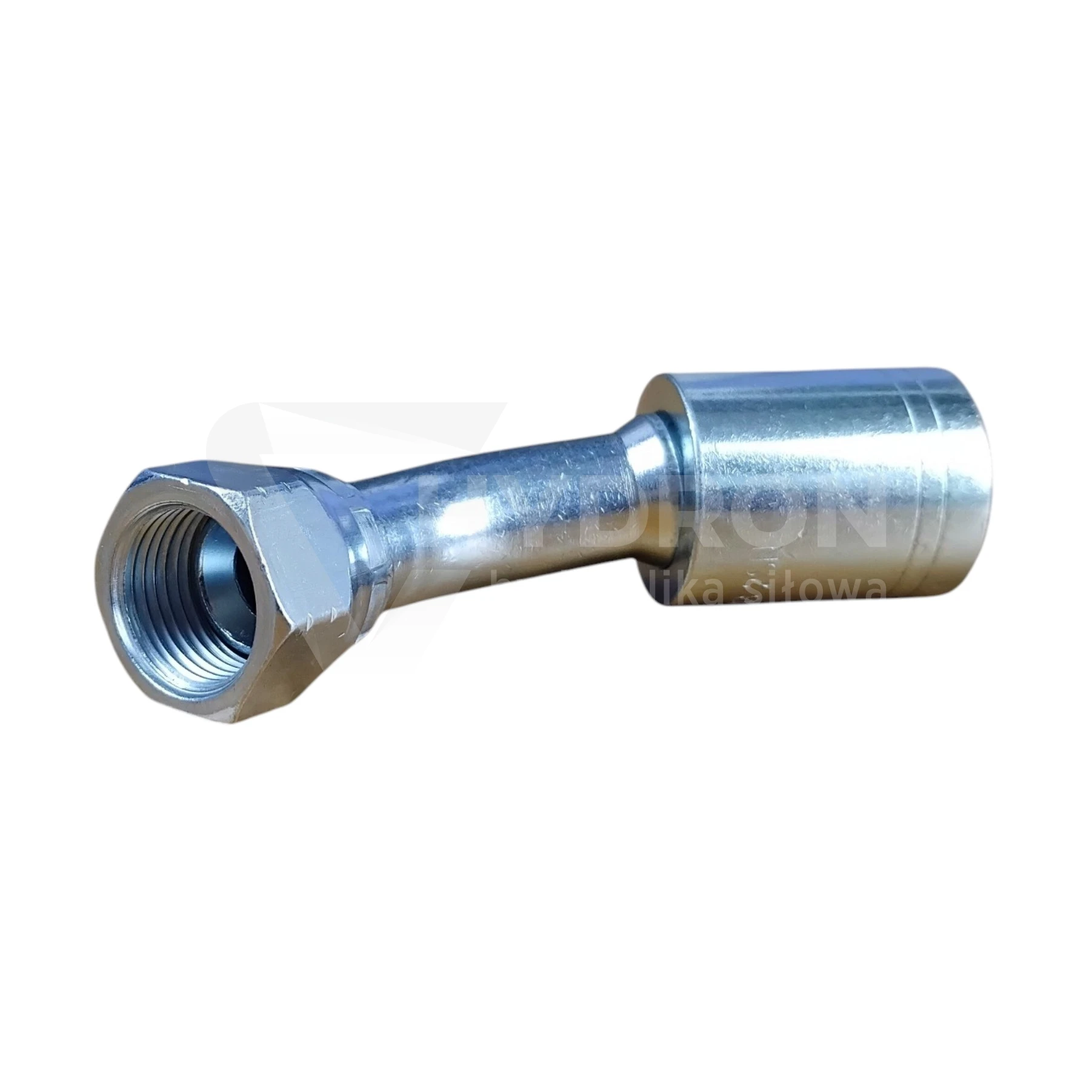

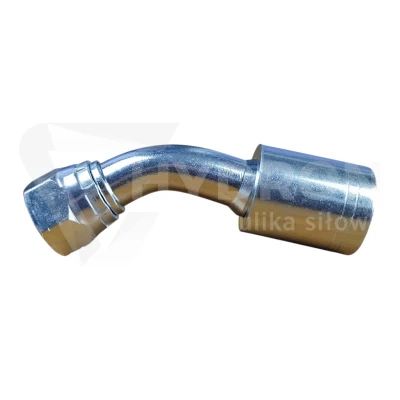

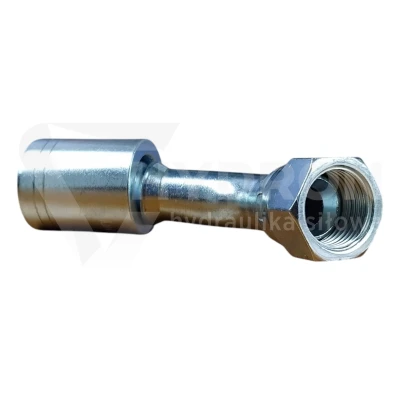

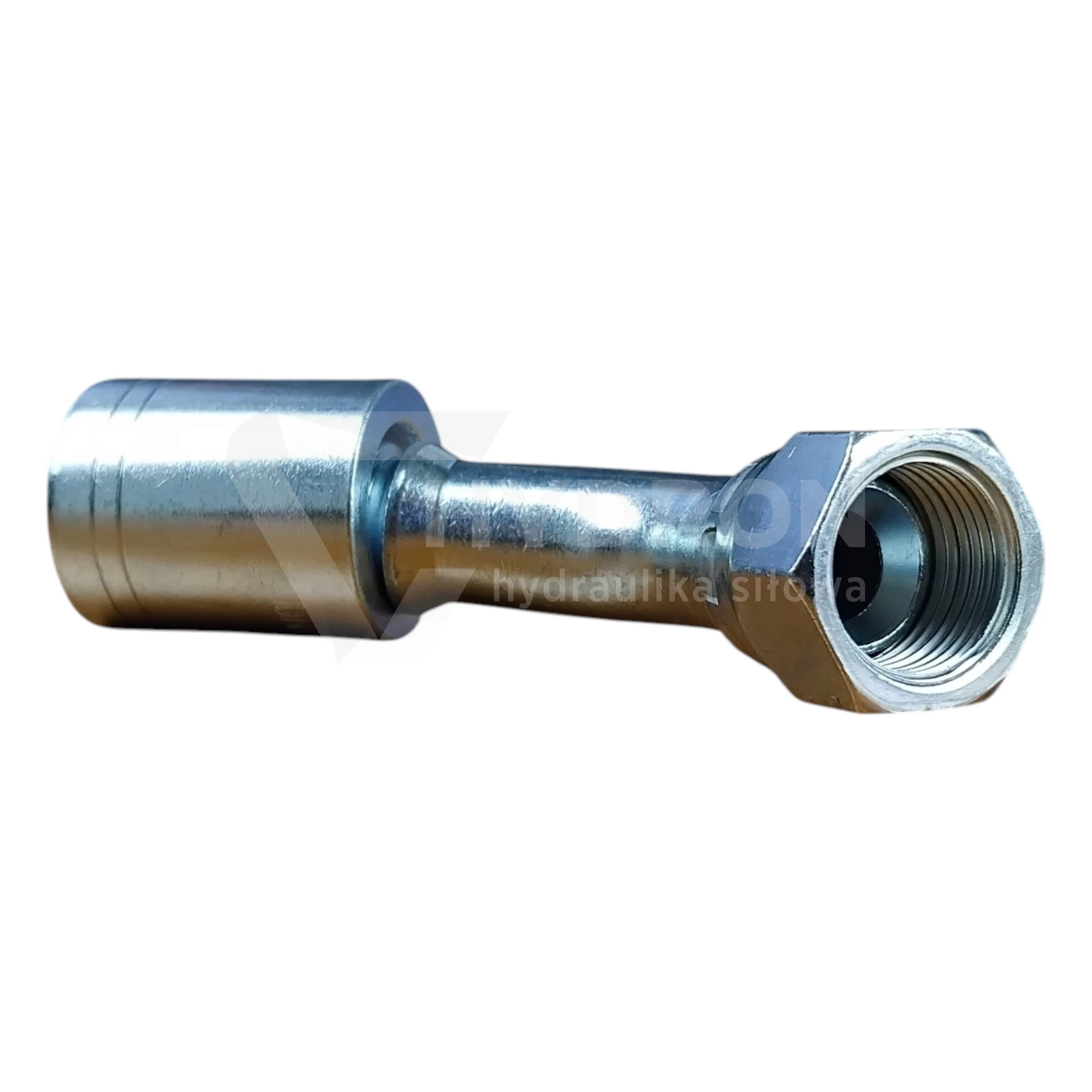

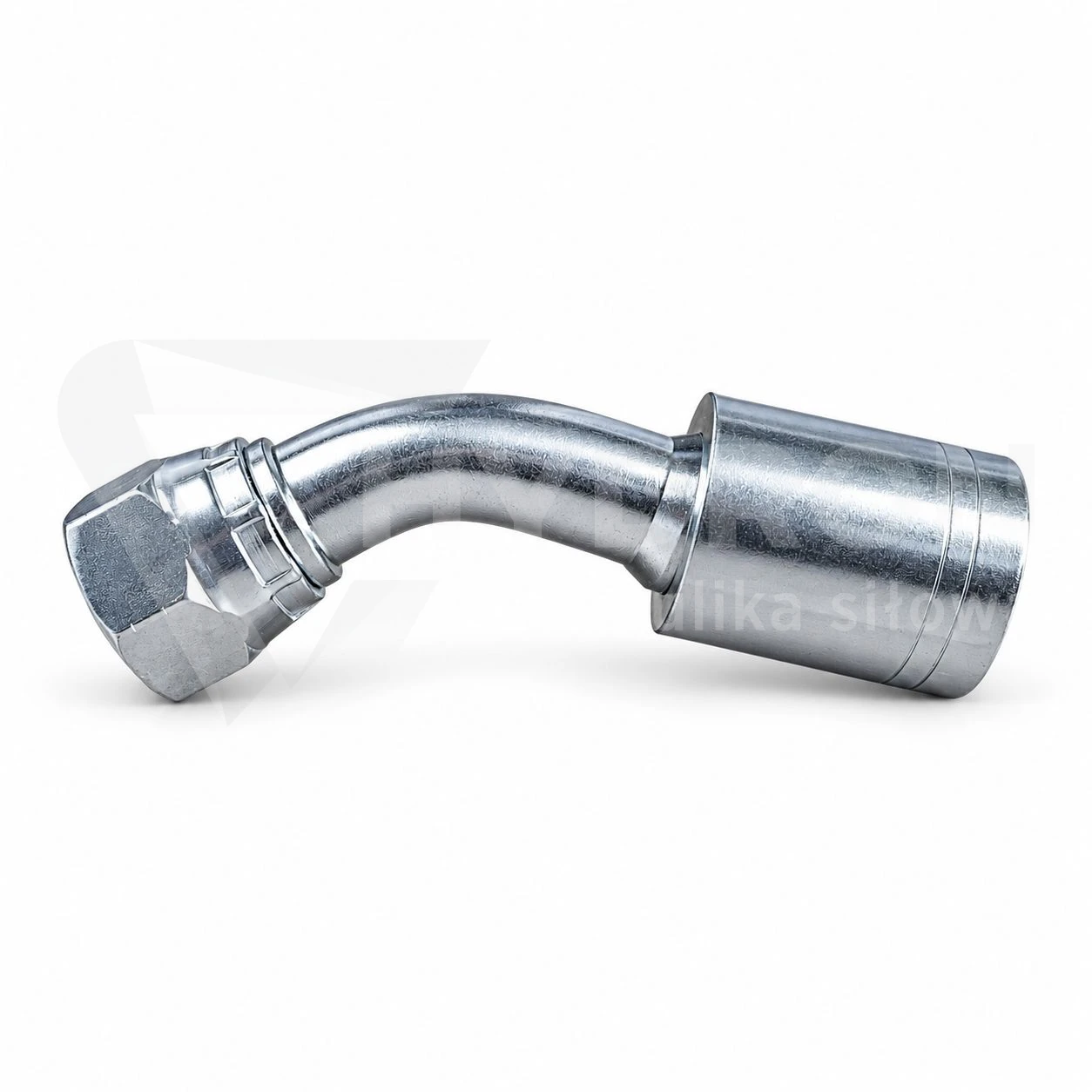

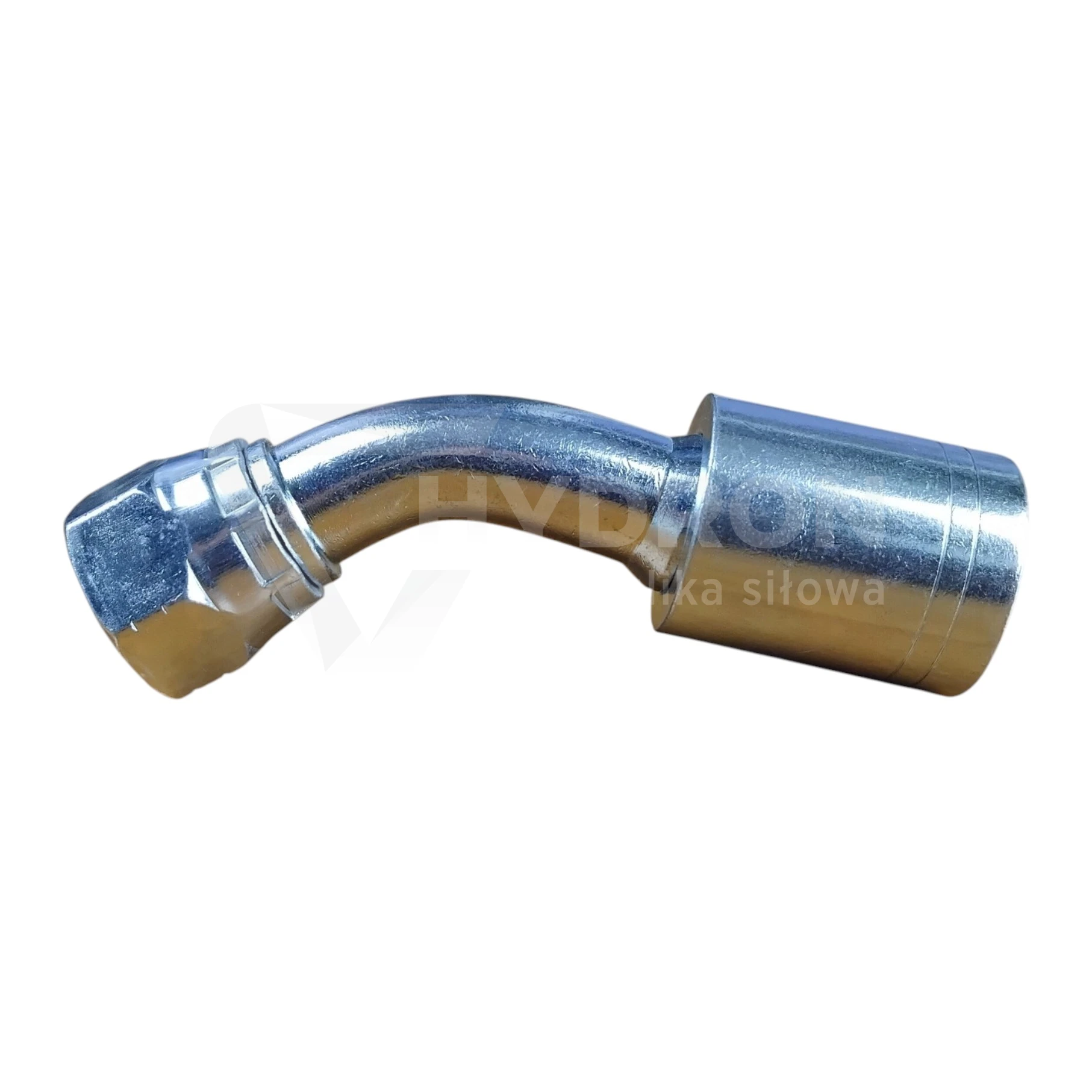

Zakucie C95 DKJ 45° DN13 3/4" UNF do węża 2SN

Zakucie C95 DKJ 45° DN13 3/4" UNF to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN13. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 3/4" UNF oraz stożkowe przyłącze JIC. Kąt 45° pozwala lepiej dopasować przebieg przewodu do miejsca montażu i ograniczyć konieczność gwałtownego zginania węża bezpośrednio za zakuciem.

Parametry techniczne

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: C95,
typ końcówki: DKJ 45°,
standard przyłącza: JIC,
kąt końcówki: 45°,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 3/4" UNF,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: stożkowe JIC,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Przewód DN13 z przyłączem 3/4" UNF – ważne rozróżnienie

DN13 opisuje stronę przewodową końcówki i odpowiada nominalnie wężowi 1/2". Gwint 3/4" UNF dotyczy natomiast strony przyłączeniowej. Te dwa oznaczenia nie są ze sobą tożsame i podczas doboru trzeba sprawdzić je niezależnie.

To szczególnie ważne przy naprawie starego przewodu, ponieważ ten sam wąż DN13 może występować z różnymi rodzajami i rozmiarami przyłączy.

Dlaczego wersja 45° może być lepsza niż prosta?

Końcówka 45° sprawdza się tam, gdzie przewód nie może zostać wyprowadzony w osi przyłącza. Pozwala zmienić kierunek prowadzenia węża już przy samym porcie, bez wykonywania ciasnego łuku tuż za zakuciem.

W praktyce może to ułatwić montaż przy rozdzielaczach, blokach hydraulicznych, siłownikach i innych elementach, gdzie dostępna przestrzeń jest ograniczona.

Jak rozpoznać, że potrzebujesz DKJ?

Końcówki DKJ należą do systemu JIC. Charakterystyczne jest połączenie gwintu UNF z powierzchnią stożkową odpowiedzialną za uszczelnienie. Sama średnica gwintu nie wystarcza więc do prawidłowej identyfikacji.

Przy porównywaniu starej końcówki warto sprawdzić wymiar gwintu, jego skok oraz kształt gniazda. Dzięki temu można uniknąć pomylenia JIC z innym standardem calowym.

3/4" UNF nie jest tym samym co 3/4" BSP

Choć oba oznaczenia zawierają wymiar 3/4", gwinty UNF i BSP należą do różnych standardów. Różnią się skokiem oraz geometrią połączenia, dlatego nie powinny być traktowane jako zamienne.

Próba skręcenia niezgodnych elementów może prowadzić do uszkodzenia gwintu lub nieszczelności połączenia.

Zakucie przeznaczone do węża 2SN

Ten wariant jest przeznaczony do węża hydraulicznego 2SN w rozmiarze DN13. Przy wykonywaniu przewodu należy zastosować tuleję oraz parametry zakuwania odpowiednie do konkretnego węża i systemu końcówek.

Nie należy przenosić ustawień zacisku z 1SN, 2SC lub innych konstrukcji tylko dlatego, że posiadają ten sam rozmiar nominalny.

Orientacja końcówki przed zakuwaniem

Przy końcówkach kątowych bardzo ważne jest ustawienie właściwego kierunku przed wykonaniem zacisku. Ma to szczególne znaczenie w przewodach z dwiema końcówkami kątowymi, gdzie wzajemny kąt ich ustawienia musi odpowiadać rzeczywistemu położeniu punktów montażowych.

Błąd na tym etapie może sprawić, że poprawnie zakuty przewód nie będzie możliwy do zamontowania bez jego skręcania.

Dobór przy serwisie przewodu

Przy odtwarzaniu starego przewodu warto porównać nową końcówkę bezpośrednio z elementem zdemontowanym z maszyny. Najważniejsze jest potwierdzenie DN13, typu węża 2SN, gwintu 3/4" UNF, standardu JIC oraz kąta 45°.
