Zakucie DKR 45° C15 10 3/8" /1SN

Przejdź do sekcji Opinie

12,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/8" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

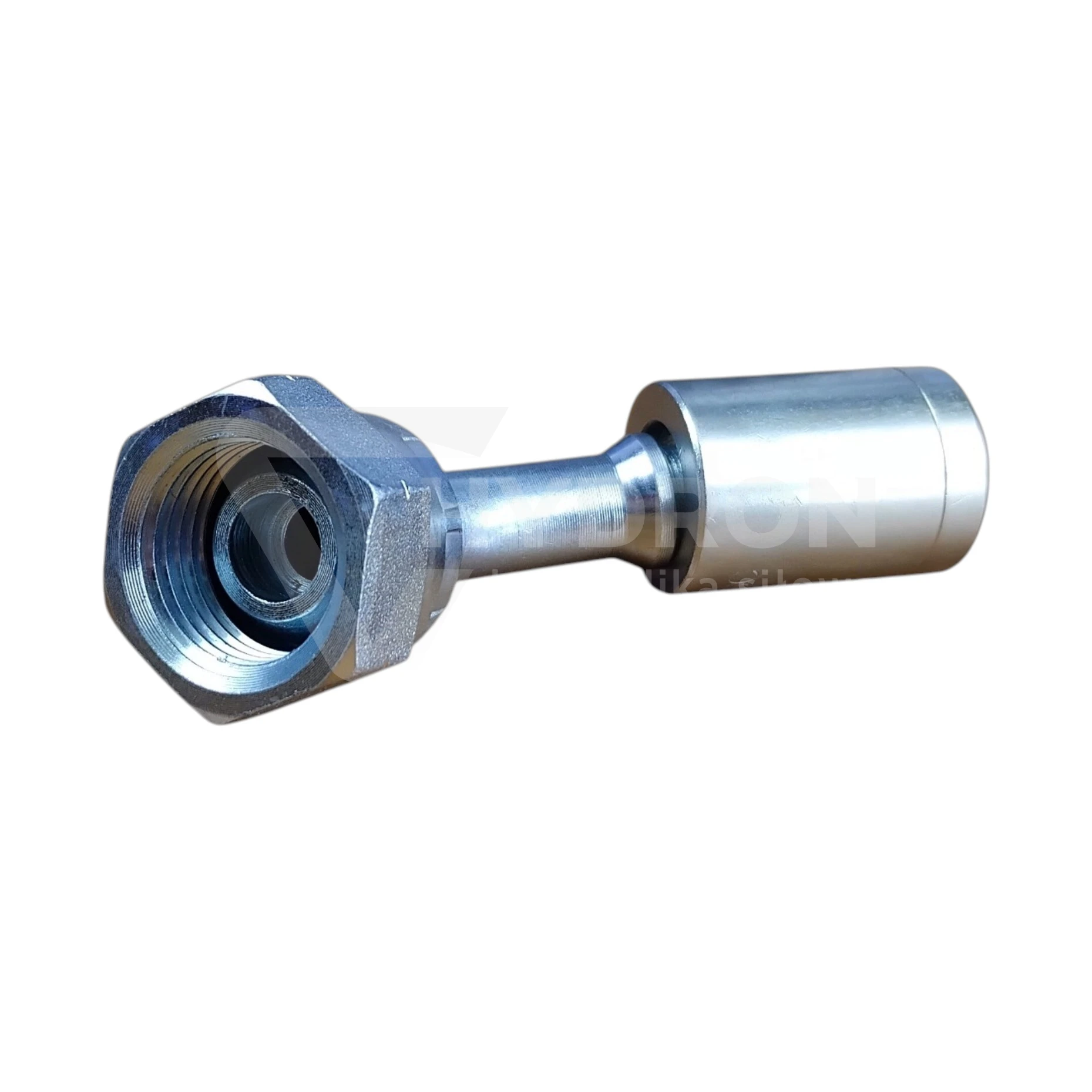

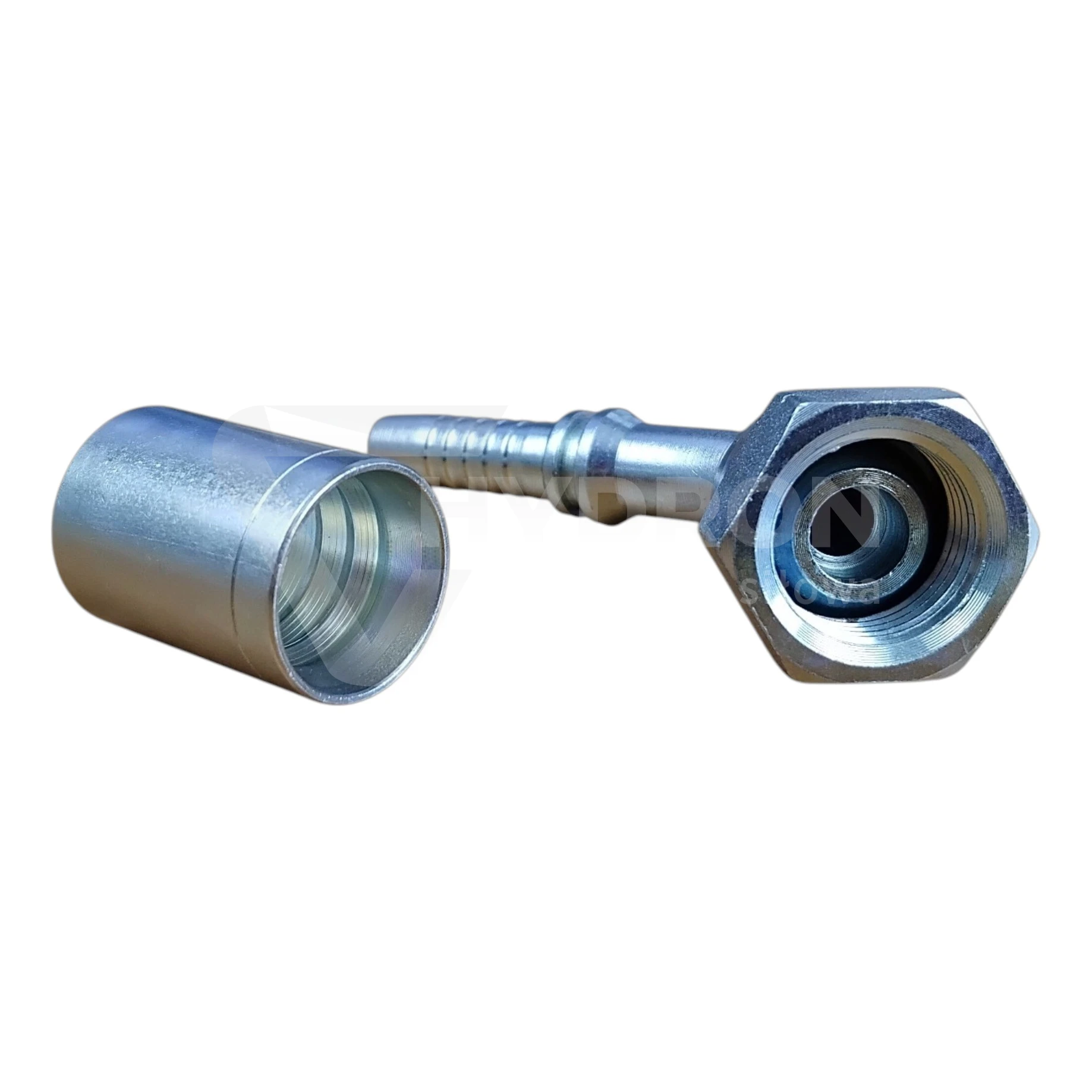

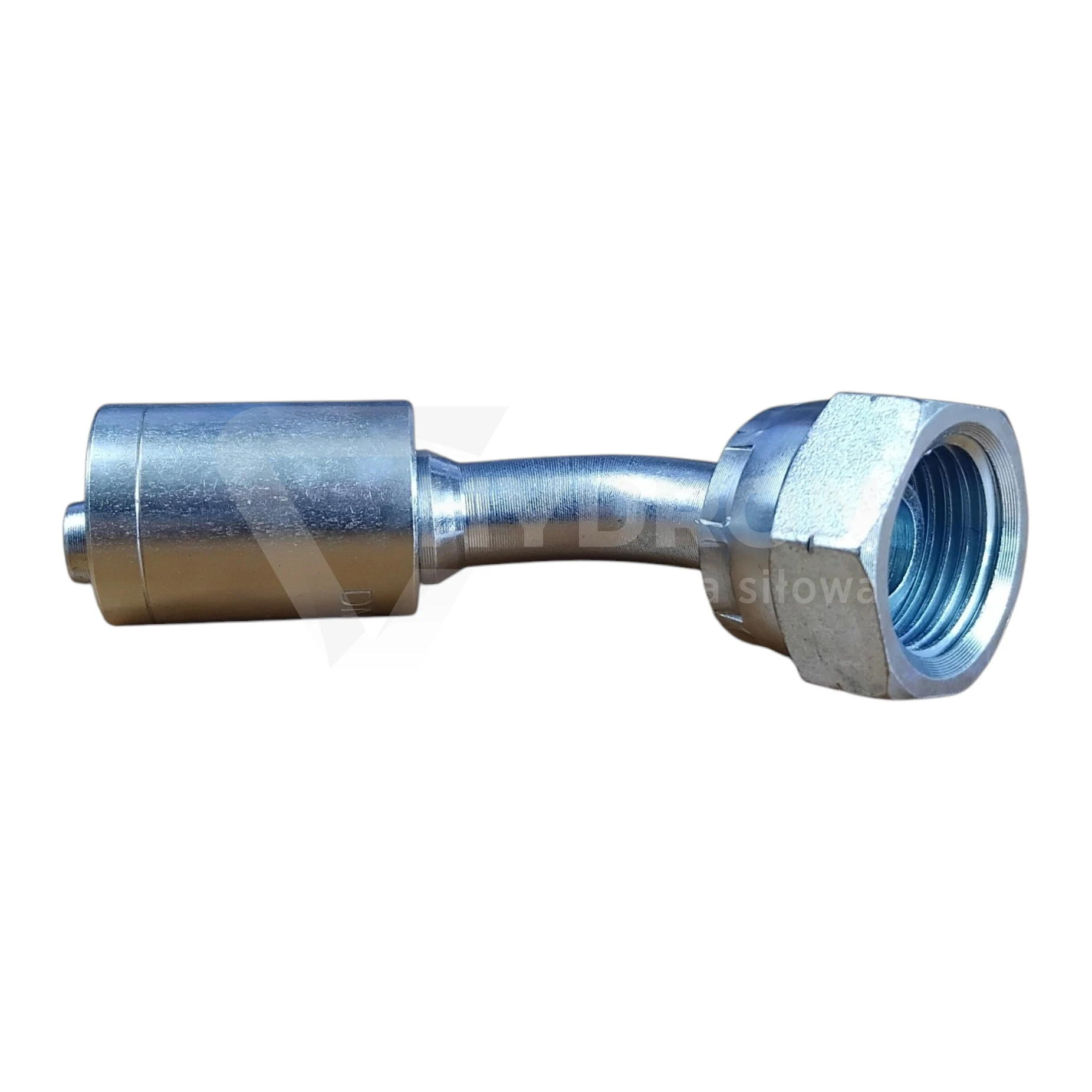

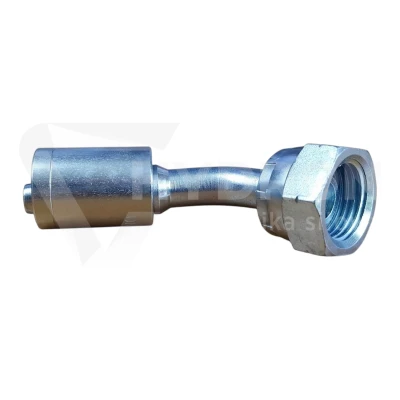

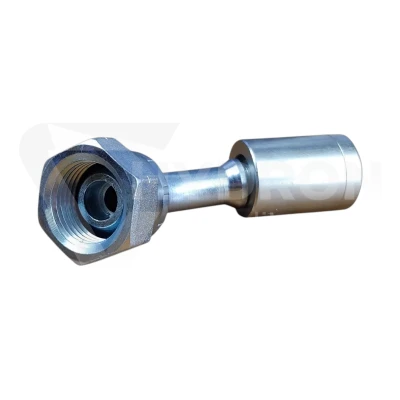

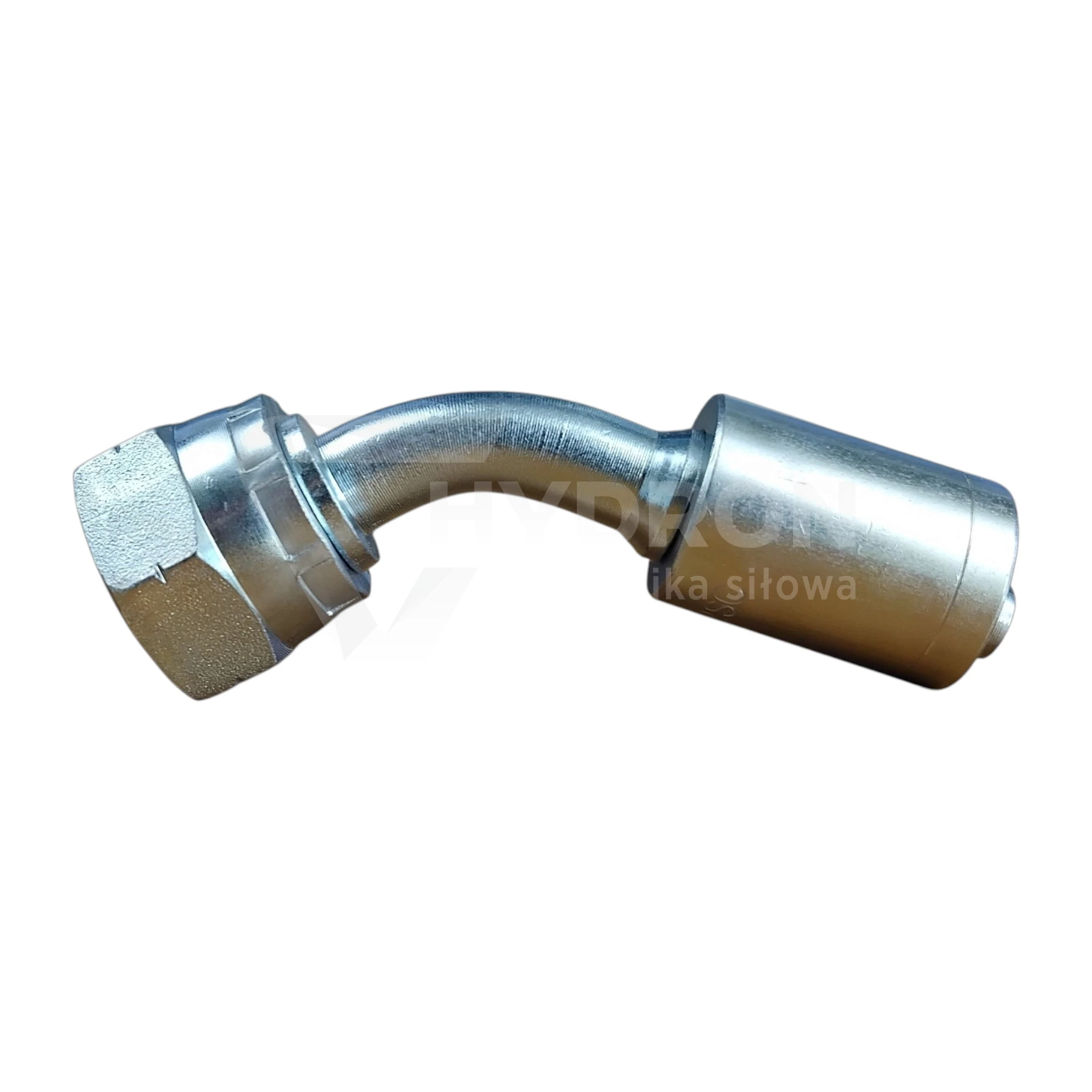

Zakucie DKR 45° C15 DN10 3/8" BSP do węża 1SN

Zakucie DKR 45° C15 DN10 3/8" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN10. Konstrukcja pod kątem 45° pozwala wygodniej prowadzić przewód w instalacjach o ograniczonej przestrzeni i ogranicza konieczność wykonywania ciasnego łuku tuż za końcówką. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz uszczelnienie współpracujące ze stożkiem 60°.

Parametry techniczne zakucia DKR 45° C15

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR,
oznaczenie grupy: C15,
kąt końcówki: 45°,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Końcówka DKR 45° do przewodu DN10

Wariant 45° jest przeznaczony do miejsc, w których przewód powinien zmienić kierunek już przy punkcie przyłączenia. Dzięki temu można ograniczyć naprężenia działające na wąż i łatwiej zachować prawidłowy promień gięcia przewodu.

Rozwiązanie to sprawdza się szczególnie w maszynach, agregatach hydraulicznych i kompaktowych układach, gdzie zastosowanie końcówki prostej utrudniałoby poprawne poprowadzenie przewodu.

Gwint 3/8" BSP i obrotowa nakrętka

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP. Obracana nakrętka umożliwia dokręcenie gotowego przewodu bez konieczności obracania całym wężem, co ułatwia montaż i ogranicza ryzyko jego skręcenia.

Uszczelnienie na stożku 60°

W połączeniu DKR właściwe uszczelnienie realizowane jest na współpracujących powierzchniach ze stożkiem 60°. Gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów połączenia.

Samo dopasowanie gwintu G 3/8" BSP nie wystarcza więc do potwierdzenia kompatybilności. Należy również sprawdzić rodzaj gniazda i powierzchnię uszczelniającą elementu współpracującego.

DN10 a gwint 3/8"

DN10 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 3/8". Gwint G 3/8" BSP jest natomiast parametrem strony przyłączeniowej. W tym wariancie obie wartości są nominalnie takie same, ale dotyczą dwóch różnych części końcówki.

Zakucie do węża hydraulicznego 1SN

Produkt jest przeznaczony do wykonywania przewodów hydraulicznych z wężem 1SN w rozmiarze DN10. Przy montażu należy dobrać tuleję zaciskową oraz parametry zakuwania odpowiednie do konkretnego węża i zastosowanego systemu końcówek.

Nie należy automatycznie stosować tulei ani średnic zacisku przeznaczonych do węży 2SN, 2SC, 4SP lub innych konstrukcji, nawet jeśli posiadają taki sam rozmiar DN10.

Ustawienie końcówki przed zakuwaniem

Przy końcówkach kątowych ważne jest prawidłowe ustawienie ich orientacji jeszcze przed wykonaniem zacisku. Ma to szczególne znaczenie w przewodach wyposażonych w dwie końcówki kątowe, gdzie wymagany jest określony wzajemny kąt ustawienia.

Kiedy wybrać końcówkę 45°?

Końcówka DKR 45° będzie odpowiednia wtedy, gdy zastosowanie wersji prostej wymuszałoby zbyt ciasne zagięcie węża lub utrudniało montaż przewodu. Odpowiednio dobrany kąt pomaga ograniczyć obciążenie strefy zakucia i poprawić ułożenie przewodu w instalacji.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów wszystkich zastosowanych elementów: węża 1SN, tulei, końcówek oraz jakości wykonanego zacisku. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie samej końcówki.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należy pomylenie gwintu BSP z innym standardem calowym, nieuwzględnienie stożka 60°, zastosowanie niewłaściwej tulei oraz nieprawidłowe ustawienie końcówki 45° przed zakuwaniem.
