Zakucie DKR 45° C15 10 3/8" /2SN

Przejdź do sekcji Opinie

12,67 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/8" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

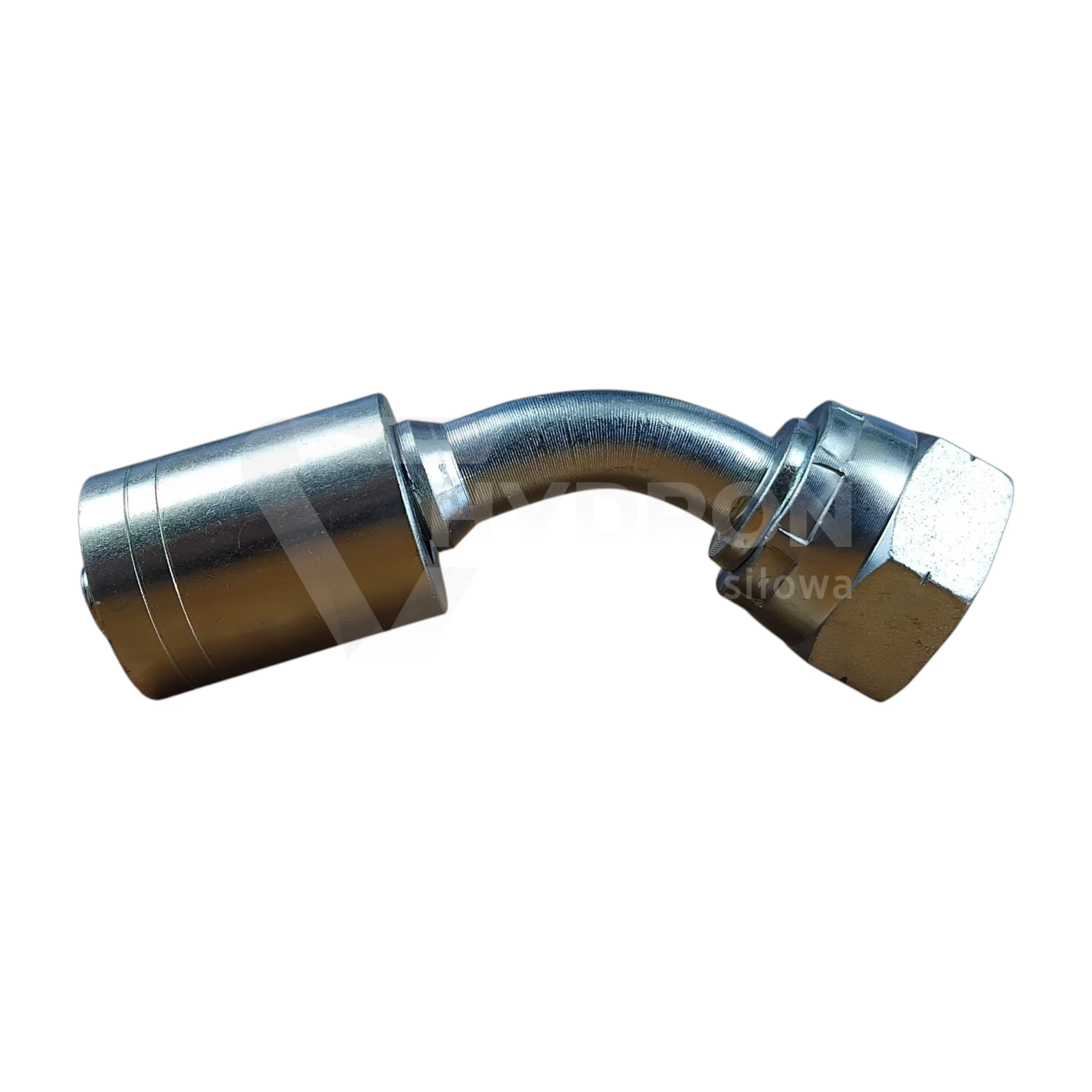

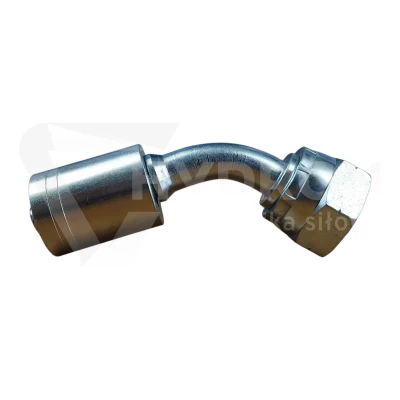

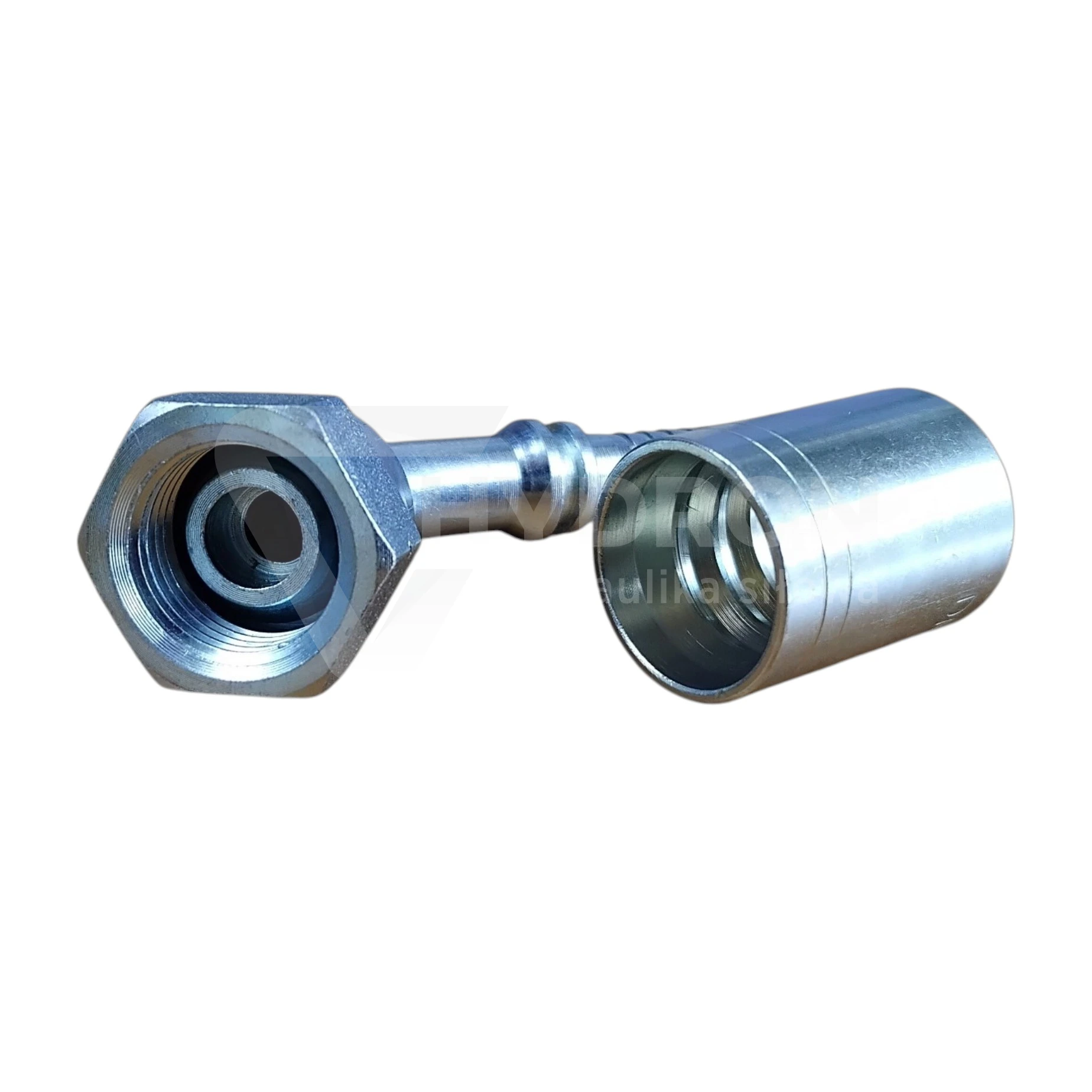

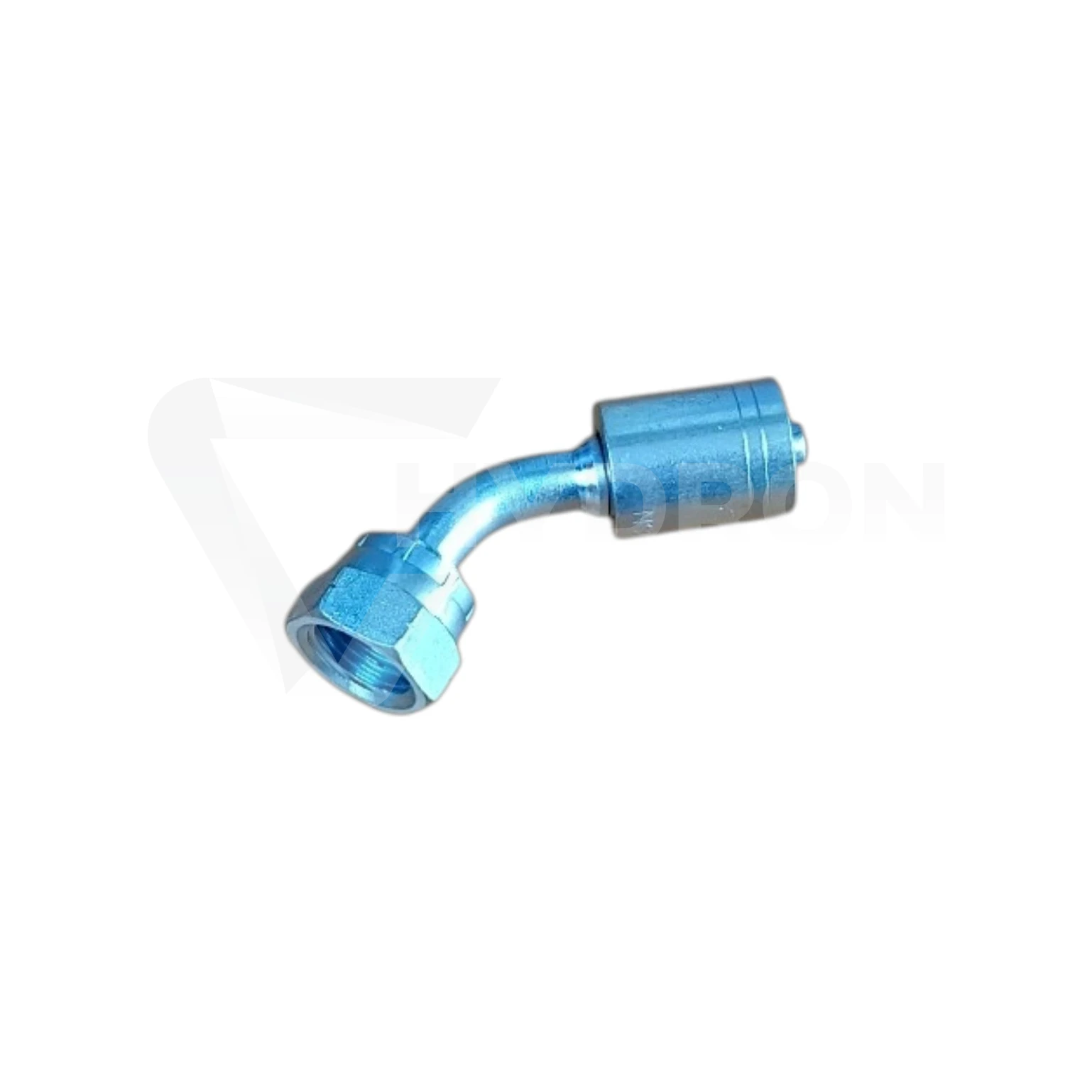

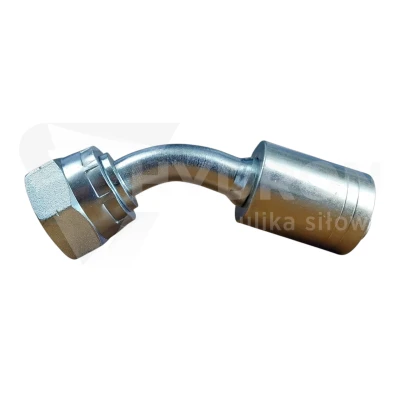

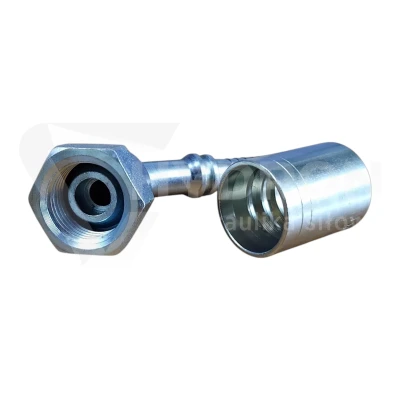

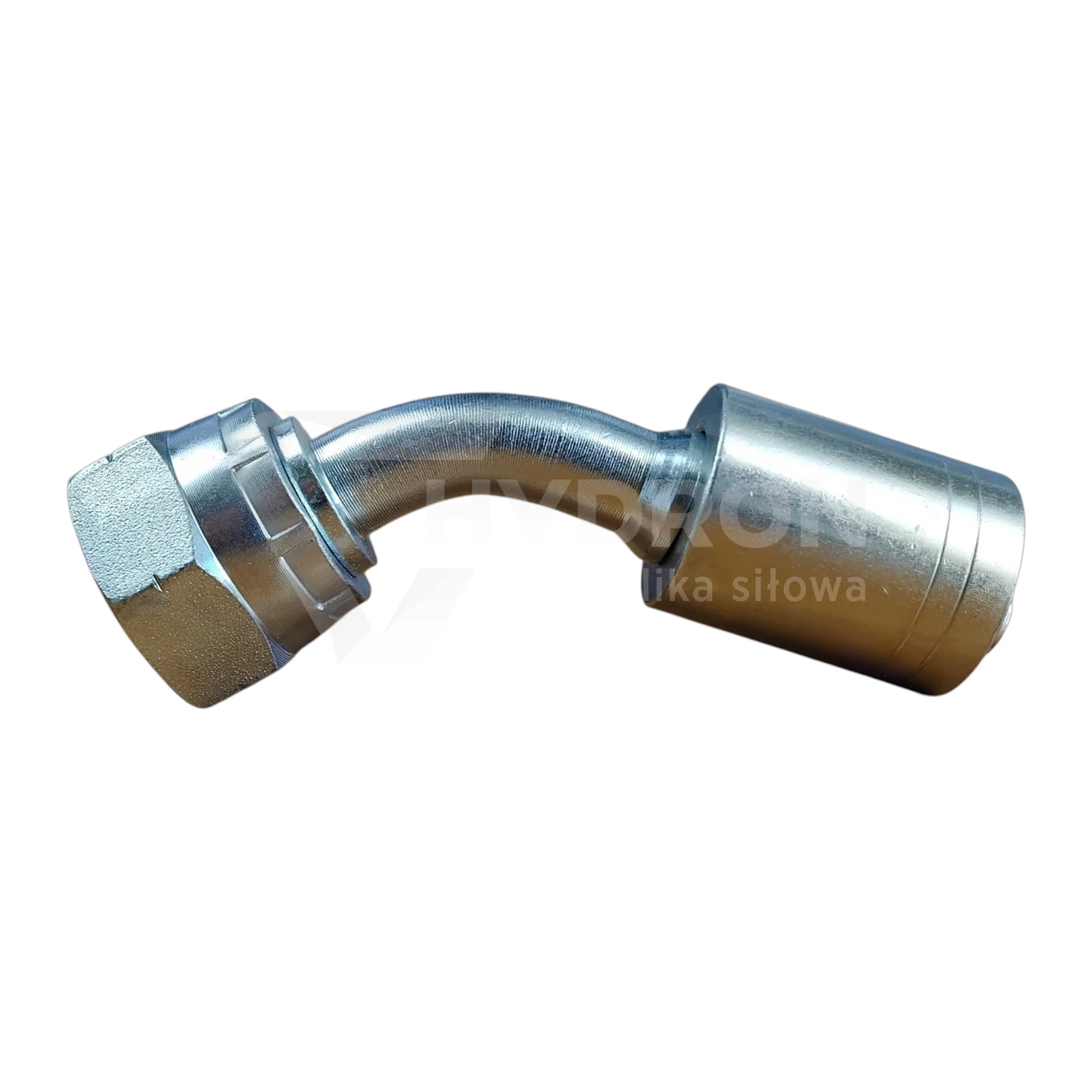

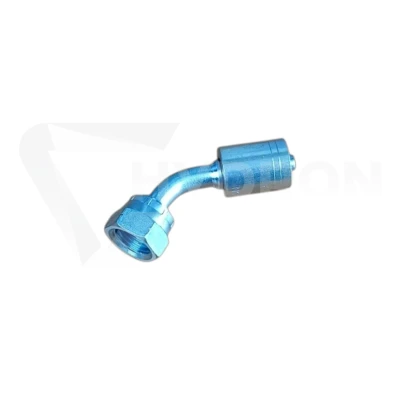

Zakucie DKR 45° C15 DN10 3/8" BSP do węża 2SN

Zakucie DKR 45° C15 DN10 3/8" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN10. Konstrukcja pod kątem 45° ułatwia prowadzenie przewodu w miejscach, gdzie zastosowanie końcówki prostej byłoby utrudnione lub powodowałoby zbyt ciasne zagięcie węża. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz uszczelnienie współpracujące ze stożkiem 60°.

Parametry techniczne zakucia DKR 45° C15

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR,
oznaczenie grupy: C15,
kąt końcówki: 45°,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Końcówka DKR 45° do przewodu DN10

Wariant kątowy 45° pozwala zmienić kierunek wyjścia przewodu już bezpośrednio przy punkcie przyłączenia. Jest to przydatne w kompaktowych układach hydraulicznych, gdzie przestrzeń na naturalne wygięcie węża jest ograniczona.

Odpowiedni kąt końcówki pomaga zachować właściwy promień gięcia przewodu i ograniczyć naprężenia występujące w strefie zakucia.

Gwint 3/8" BSP z obrotową nakrętką

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP. Obracana nakrętka pozwala dokręcić gotowy przewód do elementu instalacji bez konieczności obracania całym wężem.

Przy doborze należy sprawdzić nie tylko nominalny rozmiar gwintu 3/8", ale również jego standard. Gwint BSP nie powinien być traktowany jako zamienny z innymi gwintami calowymi o zbliżonej średnicy.

Uszczelnienie na stożku 60°

W połączeniu DKR właściwe uszczelnienie odbywa się na współpracujących powierzchniach ze stożkiem 60°. Gwint odpowiada przede wszystkim za skręcenie i dociśnięcie połączenia.

Dlatego samo dopasowanie gwintu G 3/8" BSP nie gwarantuje poprawnego połączenia. Element współpracujący powinien posiadać odpowiednią powierzchnię uszczelniającą.

DN10 a gwint 3/8"

DN10 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 3/8". Gwint G 3/8" BSP jest natomiast parametrem strony przyłączeniowej. W tej wersji wartości nominalne są takie same, lecz odnoszą się do dwóch różnych części końcówki.

Zakucie do węża hydraulicznego 2SN

Produkt jest przeznaczony do wykonywania przewodów hydraulicznych z wężem 2SN w rozmiarze DN10. Przy montażu należy zastosować tuleję zaciskową oraz parametry zakuwania właściwe dla konkretnego węża i systemu końcówek.

Nie należy automatycznie stosować średnicy zacisku lub tulei przeznaczonych do węży 1SN, 2SC, 4SP lub 4SH tylko dlatego, że mają taki sam rozmiar DN10.

Ustawienie końcówki przed zakuwaniem

W przypadku końcówek 45° ważne jest prawidłowe ustawienie ich orientacji jeszcze przed wykonaniem zacisku. Ma to szczególne znaczenie, gdy przewód posiada dwie końcówki kątowe i wymagany jest określony wzajemny kąt ustawienia.

Kiedy zastosować DKR 45° zamiast prostej?

Końcówka DKR 45° jest dobrym rozwiązaniem, gdy przewód po wyjściu z portu musi łagodnie zmienić kierunek. Może ograniczyć konieczność wykonywania ciasnego łuku węża i ułatwić montaż w maszynach, agregatach hydraulicznych oraz instalacjach o ograniczonej przestrzeni.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od wszystkich jego elementów, w tym węża 2SN, końcówek, tulei oraz jakości wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie jednej końcówki.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie gwintu BSP z innym standardem calowym, nieuwzględnienie stożka 60°, zastosowanie niewłaściwej tulei do węża 2SN oraz nieprawidłowe ustawienie końcówki 45° przed zakuwaniem.
