Zakucie DKR 45° C15 20 3/4" /2SN

Przejdź do sekcji Opinie

30,28 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/4" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

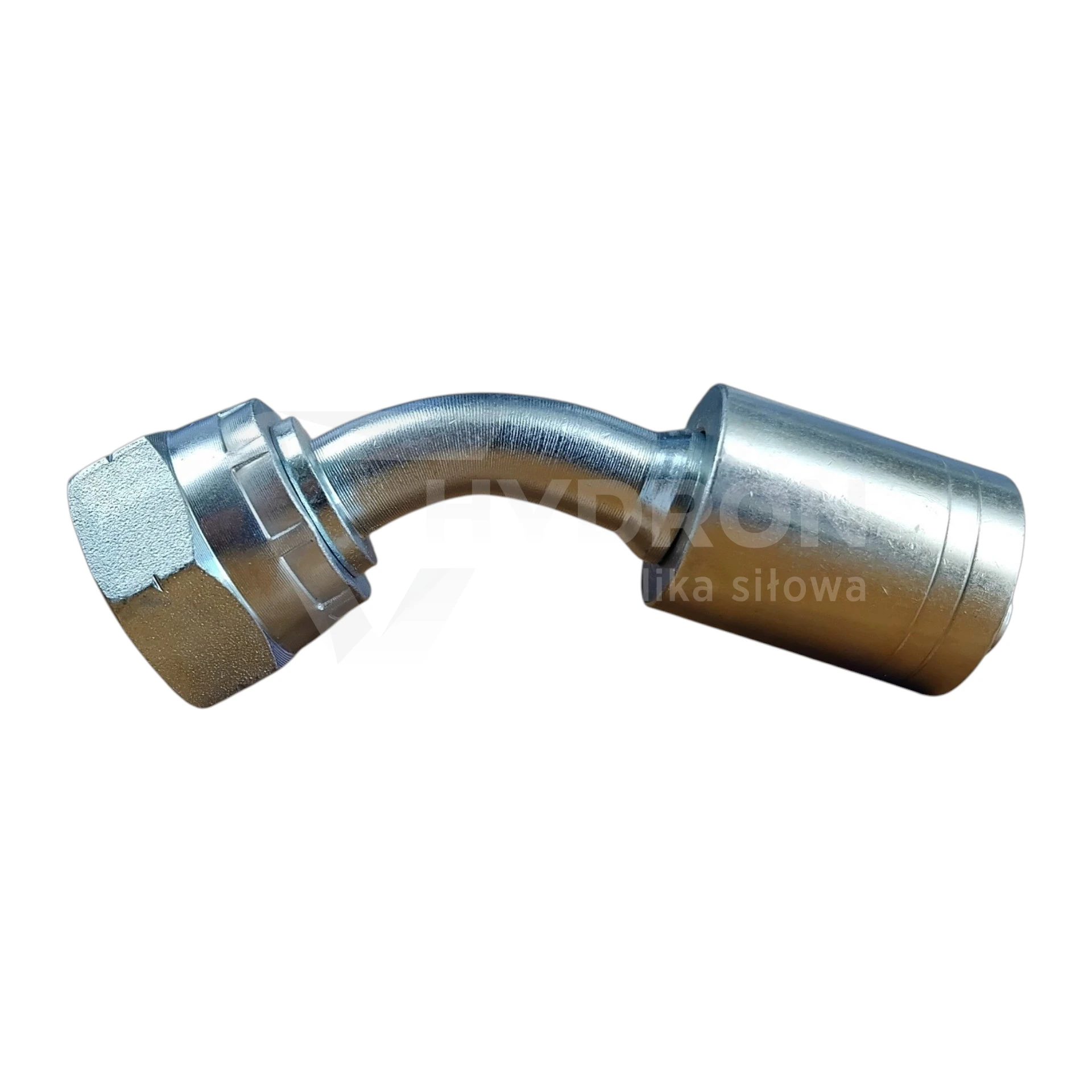

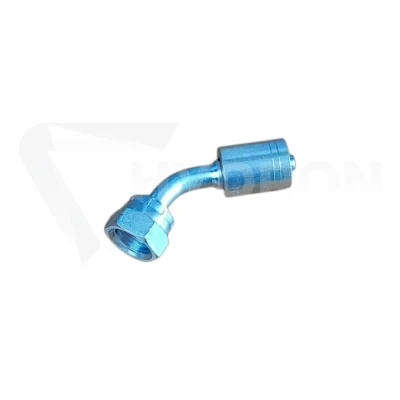

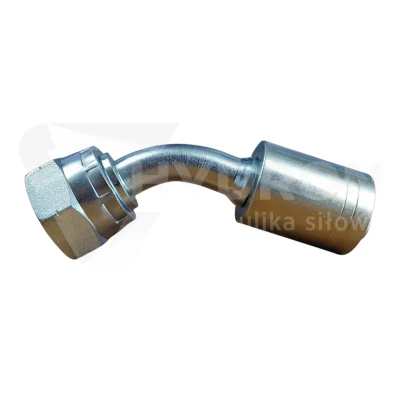

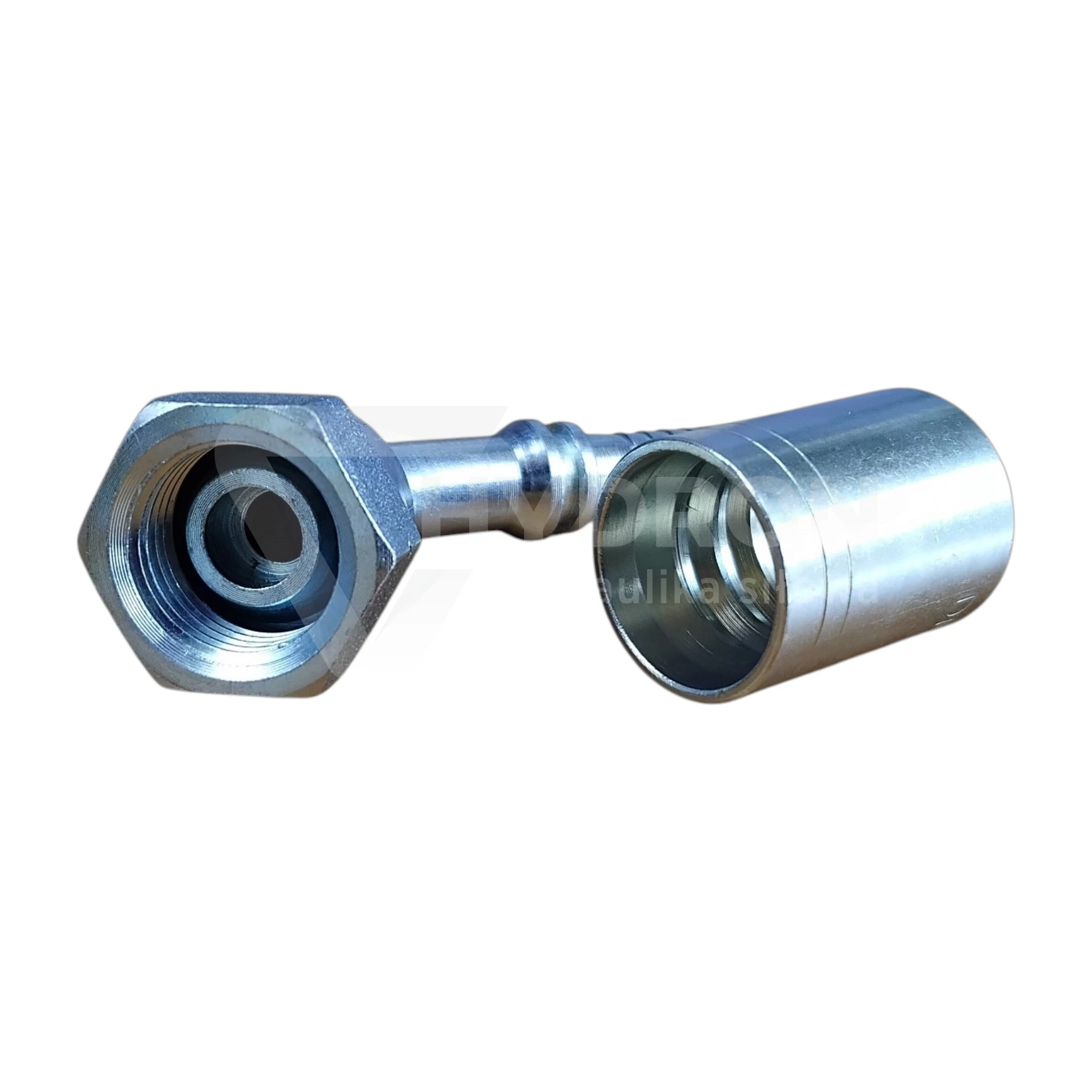

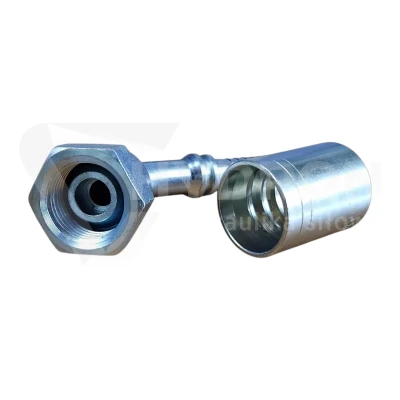

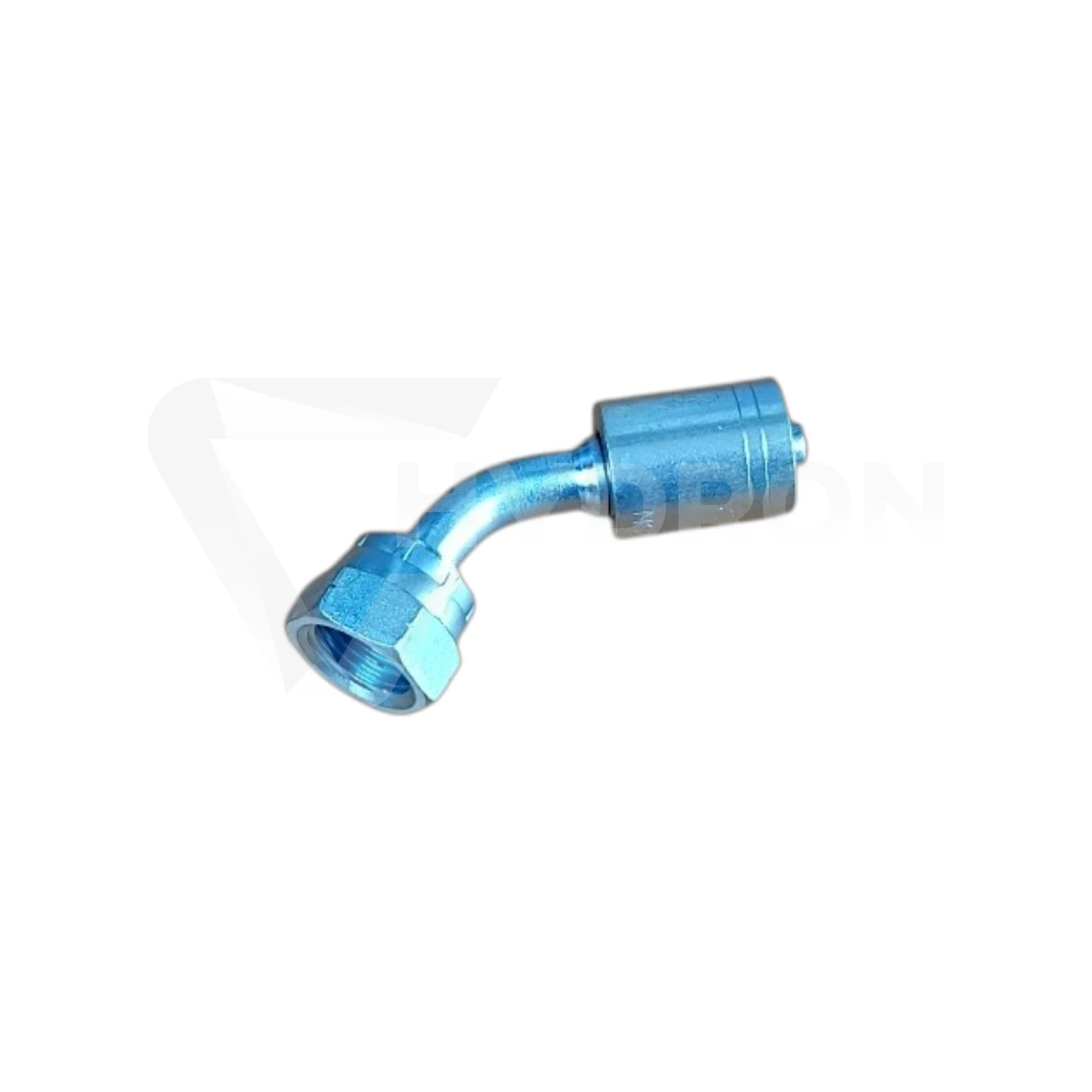

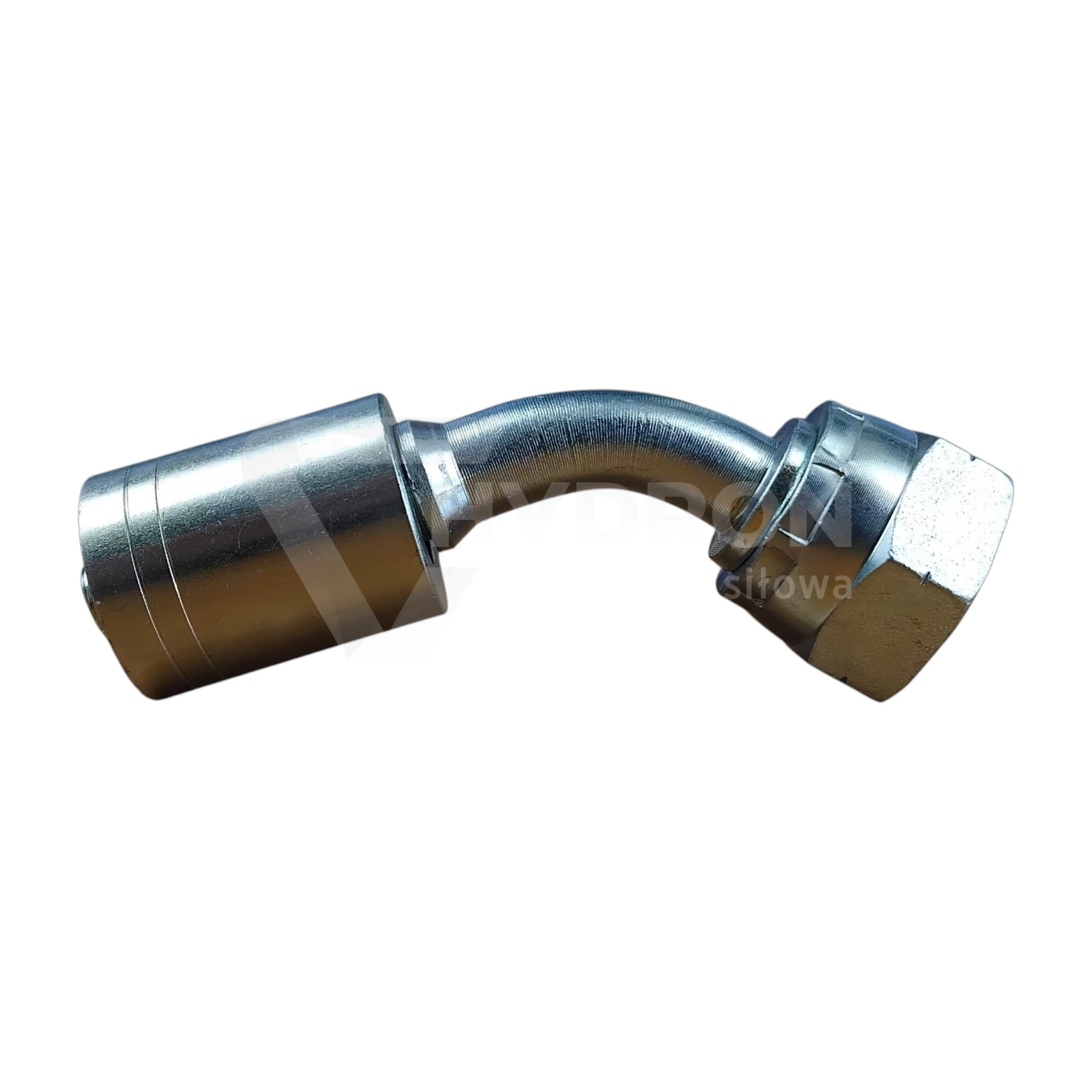

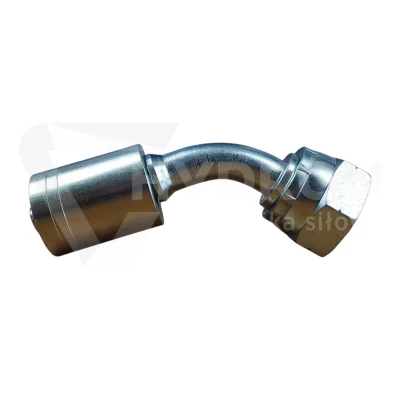

Zakucie DKR 45° C15 DN20 3/4" BSP do węża 2SN

Zakucie DKR 45° C15 DN20 3/4" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN20. Konstrukcja pod kątem 45° ułatwia prowadzenie przewodu w instalacjach, w których końcówka prosta powodowałaby zbyt ciasne zagięcie węża lub utrudniała montaż. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/4" BSP oraz uszczelnienie współpracujące ze stożkiem 60°.

Parametry techniczne zakucia DKR 45° C15

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR,
oznaczenie grupy: C15,
kąt końcówki: 45°,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 3/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Końcówka DKR 45° do przewodu DN20

Wariant 45° pozwala zmienić kierunek wyjścia przewodu bez wykonywania ostrego łuku tuż za zakuciem. Jest to szczególnie przydatne w kompaktowych układach hydraulicznych, maszynach i agregatach, gdzie przestrzeń montażowa jest ograniczona.

Odpowiednio dobrany kąt końcówki pomaga zachować prawidłowy promień gięcia węża i ograniczyć naprężenia działające w strefie zakucia.

Gwint 3/4" BSP i obrotowa nakrętka

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 3/4" BSP. Dzięki temu gotowy przewód można dokręcić do elementu instalacji bez konieczności obracania całym wężem.

Przy doborze należy zweryfikować nie tylko nominalny rozmiar gwintu 3/4", ale również standard BSP oraz rodzaj powierzchni uszczelniającej.

Uszczelnienie na stożku 60°

W końcówkach DKR właściwe uszczelnienie powstaje na współpracujących powierzchniach ze stożkiem 60°. Gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów połączenia.

Samo dopasowanie gwintu G 3/4" BSP nie wystarcza więc do potwierdzenia kompatybilności. Element współpracujący powinien posiadać odpowiednią geometrię gniazda.

DN20 a gwint 3/4"

DN20 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 3/4". Gwint G 3/4" BSP opisuje natomiast stronę przyłączeniową. W tej wersji obie wartości są nominalnie takie same, ale odnoszą się do dwóch różnych części końcówki.

Zakucie do węża hydraulicznego 2SN

Produkt jest przeznaczony do wykonywania przewodów hydraulicznych z wężem 2SN w rozmiarze DN20. Przy montażu należy zastosować właściwą tuleję zaciskową oraz parametry zakuwania odpowiednie do konkretnego węża i systemu końcówek.

Nie należy automatycznie stosować tulei ani średnic zacisku przeznaczonych do węży 1SN, 2SC, 4SP lub 4SH tylko dlatego, że posiadają ten sam rozmiar nominalny.

Ustawienie końcówki przed zakuciem

Przy końcówkach kątowych bardzo ważne jest prawidłowe ustawienie orientacji przed wykonaniem zacisku. Dotyczy to szczególnie przewodów wyposażonych w dwie końcówki kątowe, gdzie wymagany jest określony wzajemny kąt ich ustawienia.

Kiedy zastosować końcówkę 45°?

Końcówka DKR 45° sprawdzi się tam, gdzie przewód musi zmienić kierunek bezpośrednio przy punkcie podłączenia. Pozwala to ograniczyć zbyt ciasne zagięcie węża i ułatwia prawidłowe poprowadzenie przewodu w maszynie.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od wszystkich zastosowanych elementów: węża 2SN, tulei, końcówek oraz jakości wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie samej końcówki.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należy pomylenie gwintu BSP z innym standardem calowym, nieuwzględnienie stożka 60°, zastosowanie niewłaściwej tulei oraz nieprawidłowe ustawienie końcówki 45° przed zakuwaniem.
