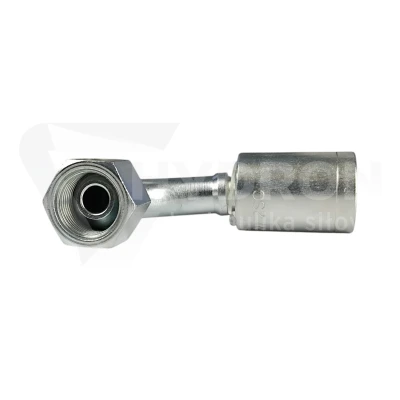

Zakucie DKR 90° C12 06 1/4" /1SN

Przejdź do sekcji Opinie

9,40 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SN

Opis

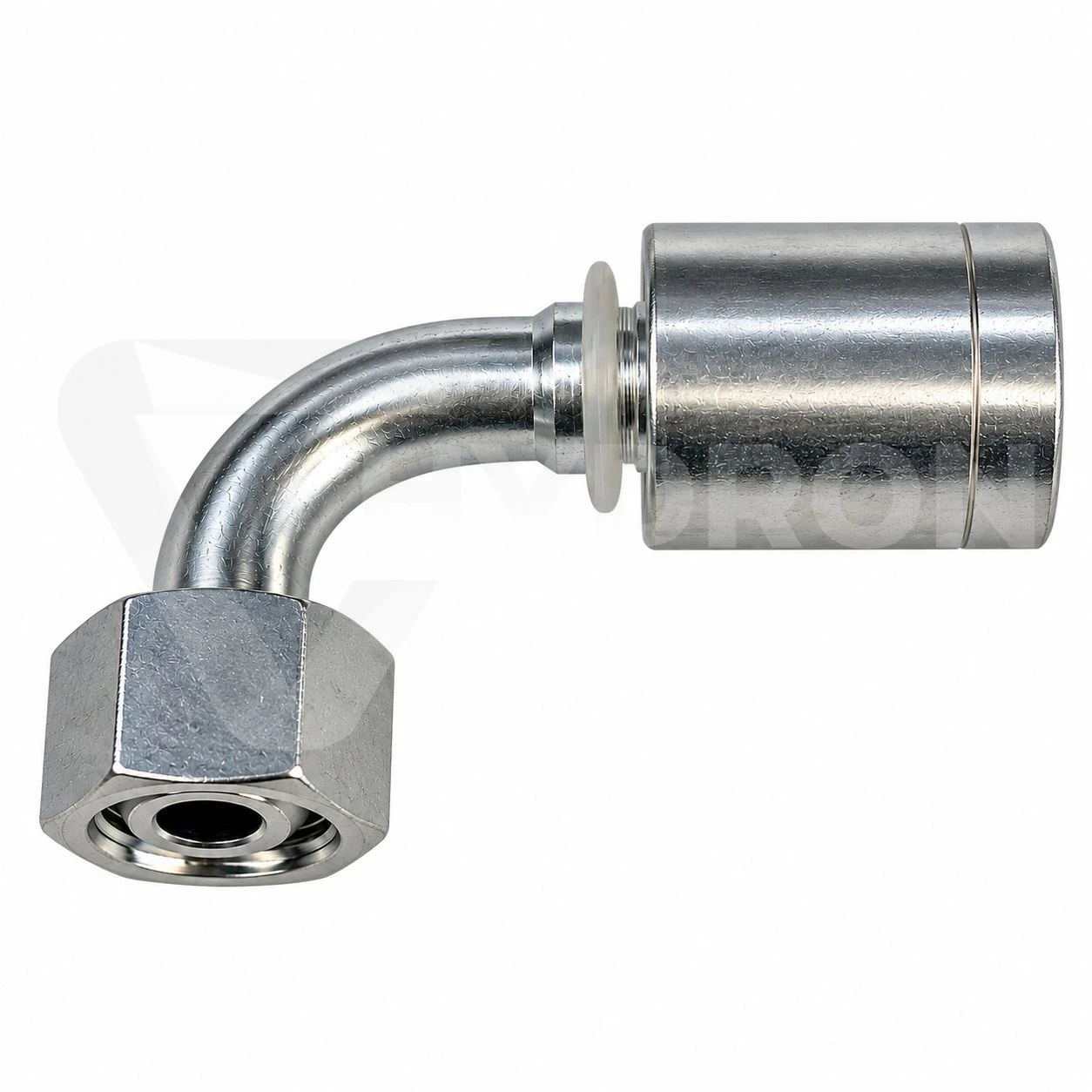

Zakucie DKR 90° C12 DN06 1/4" BSP do węża 1SN

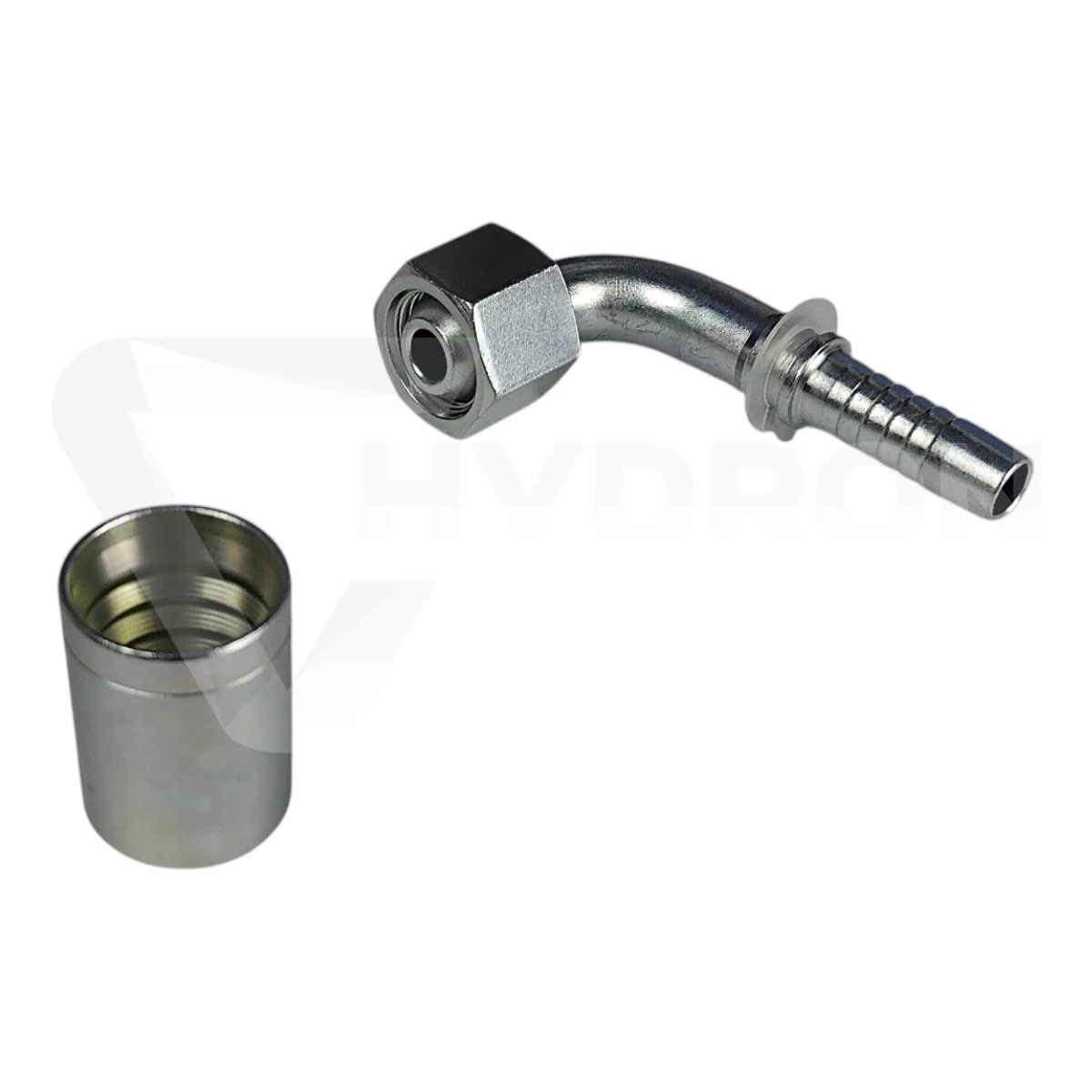

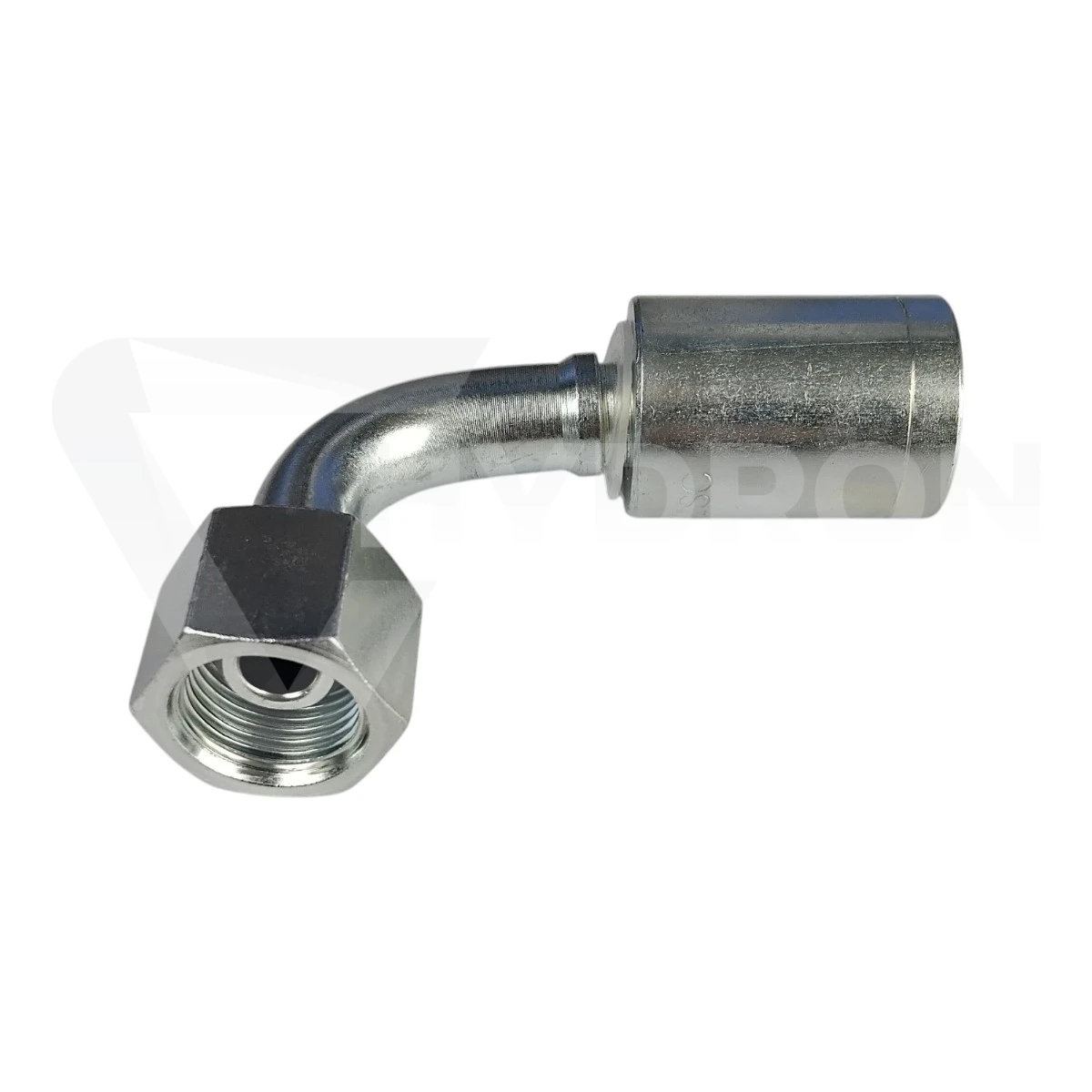

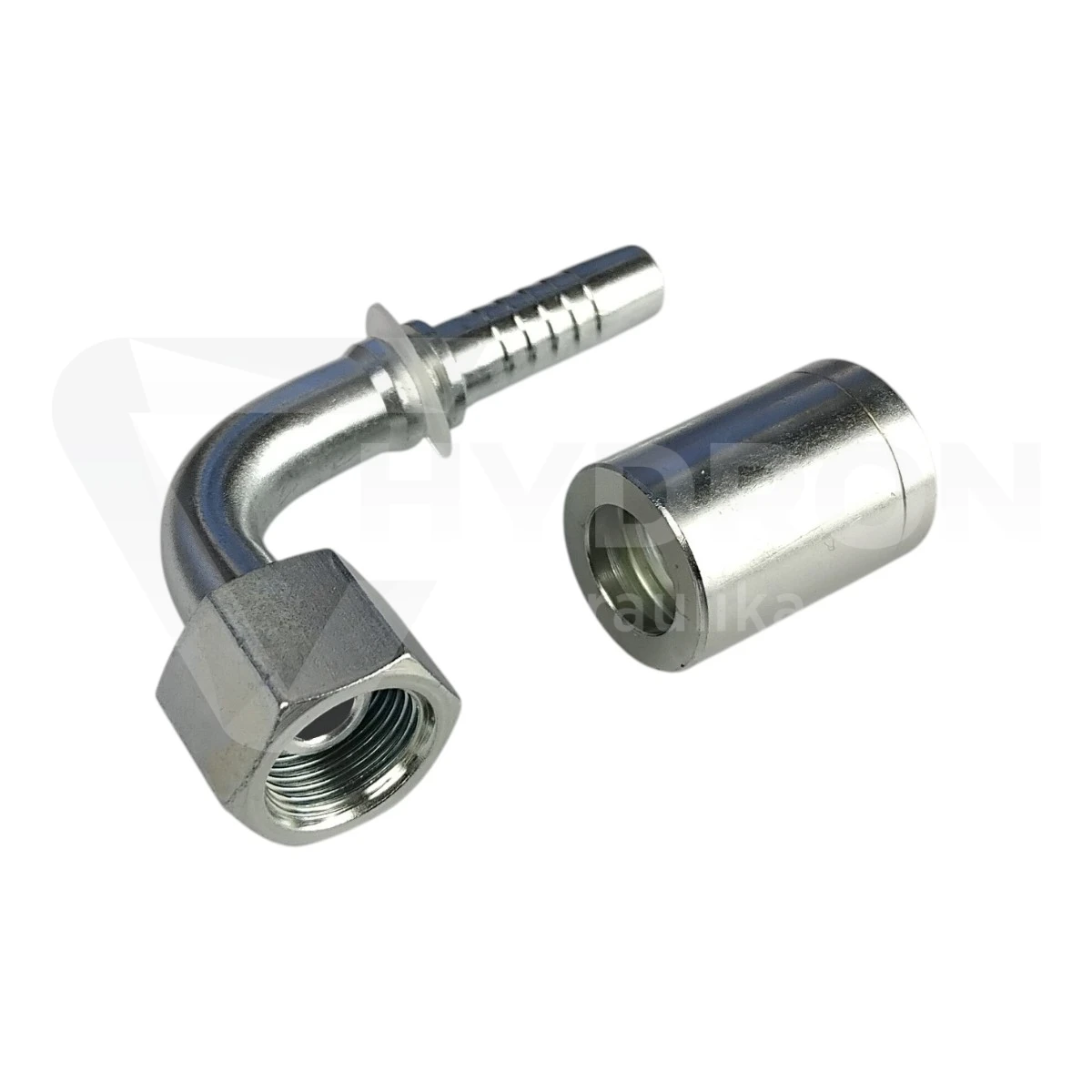

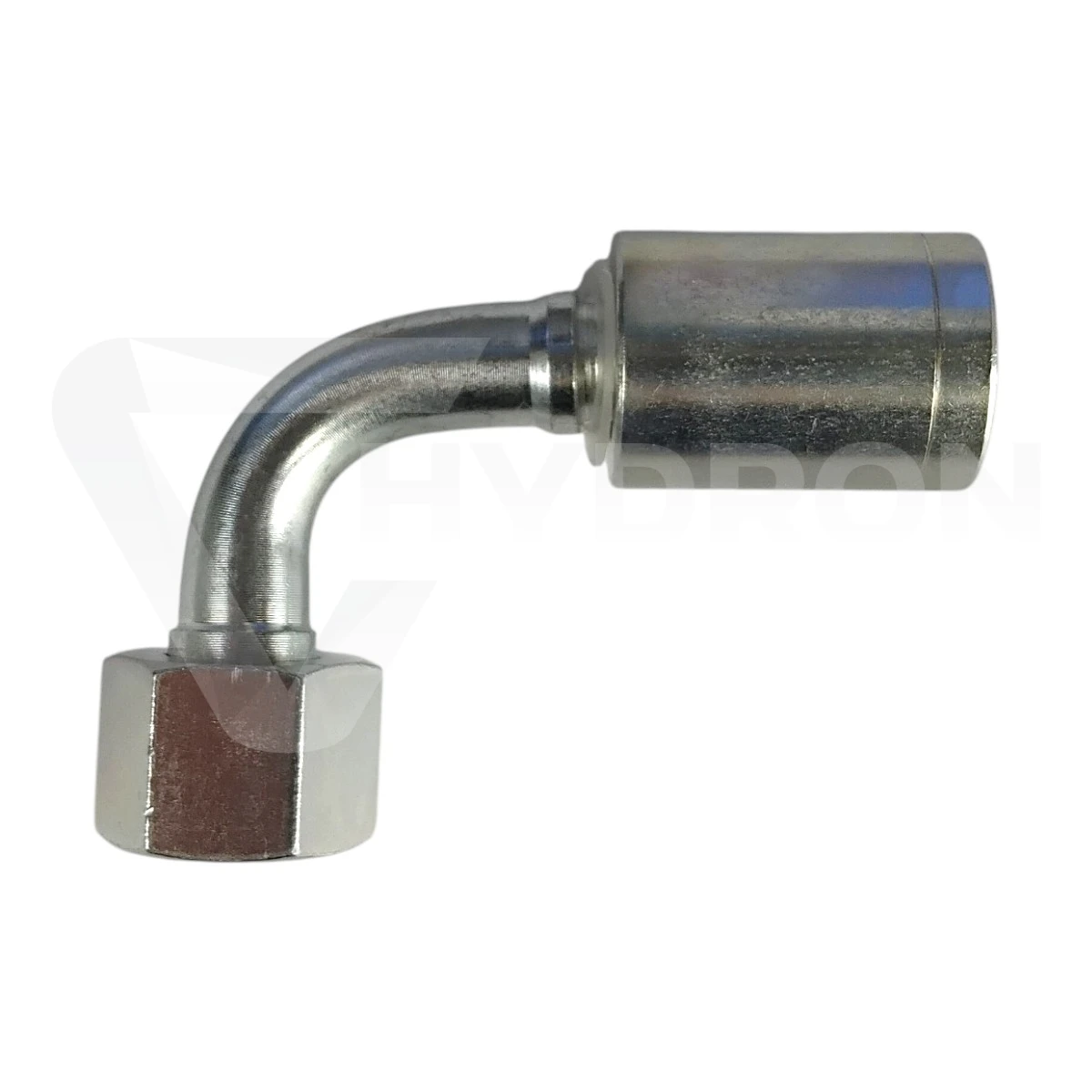

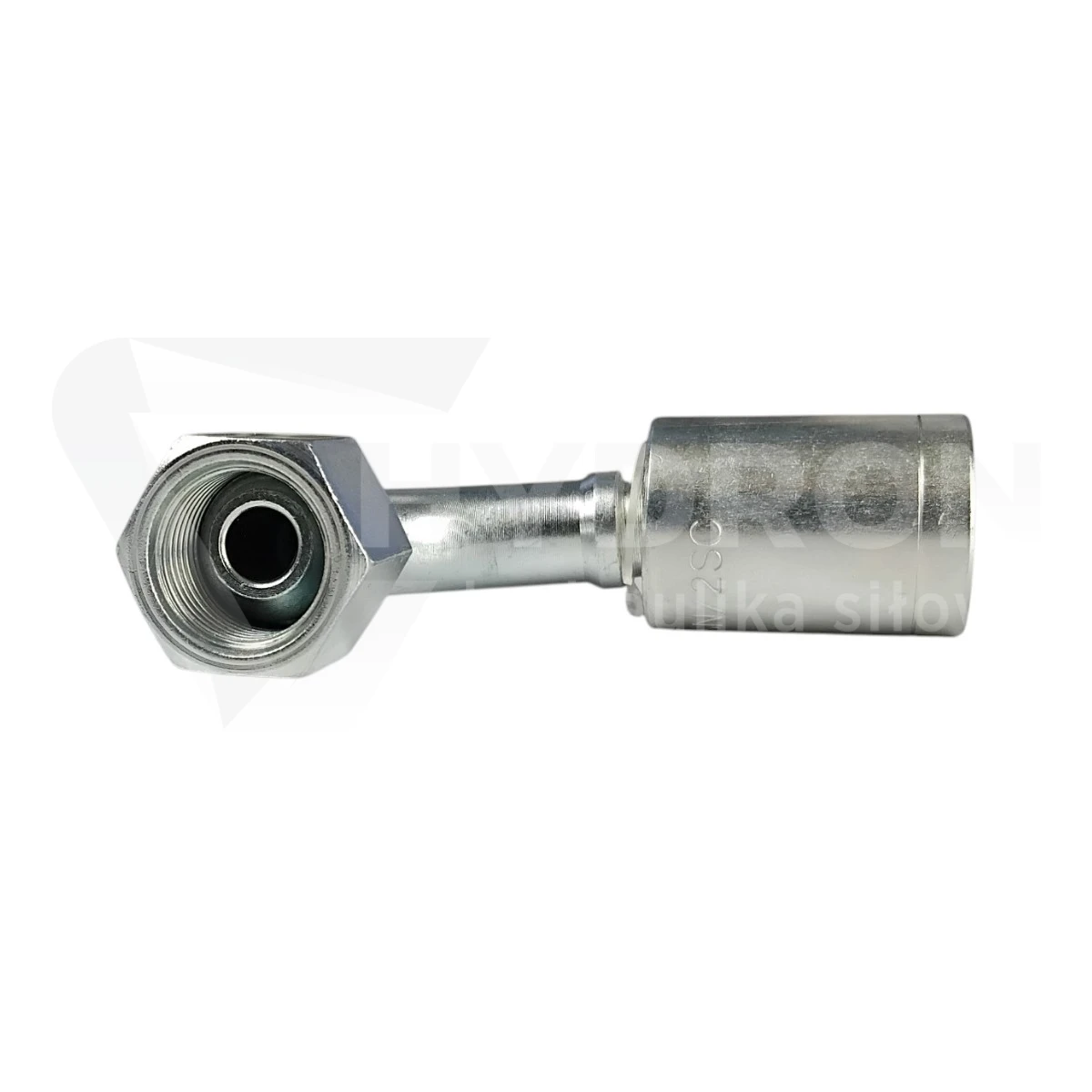

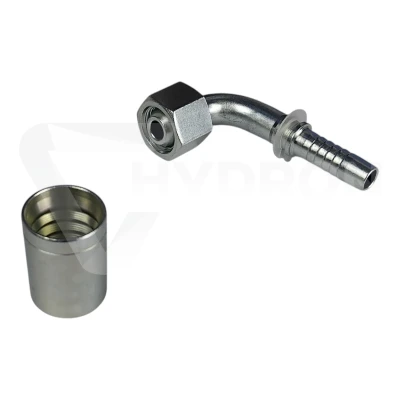

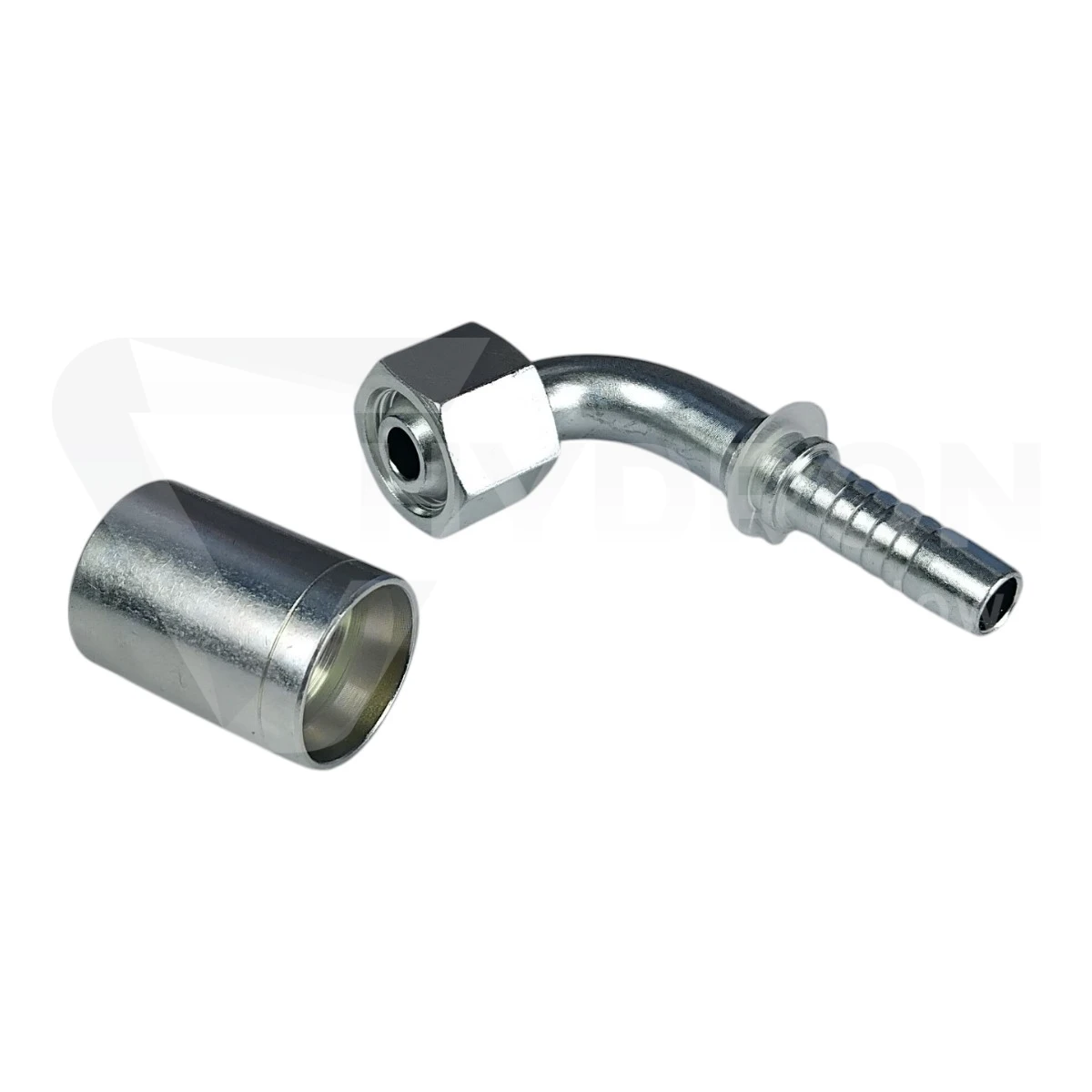

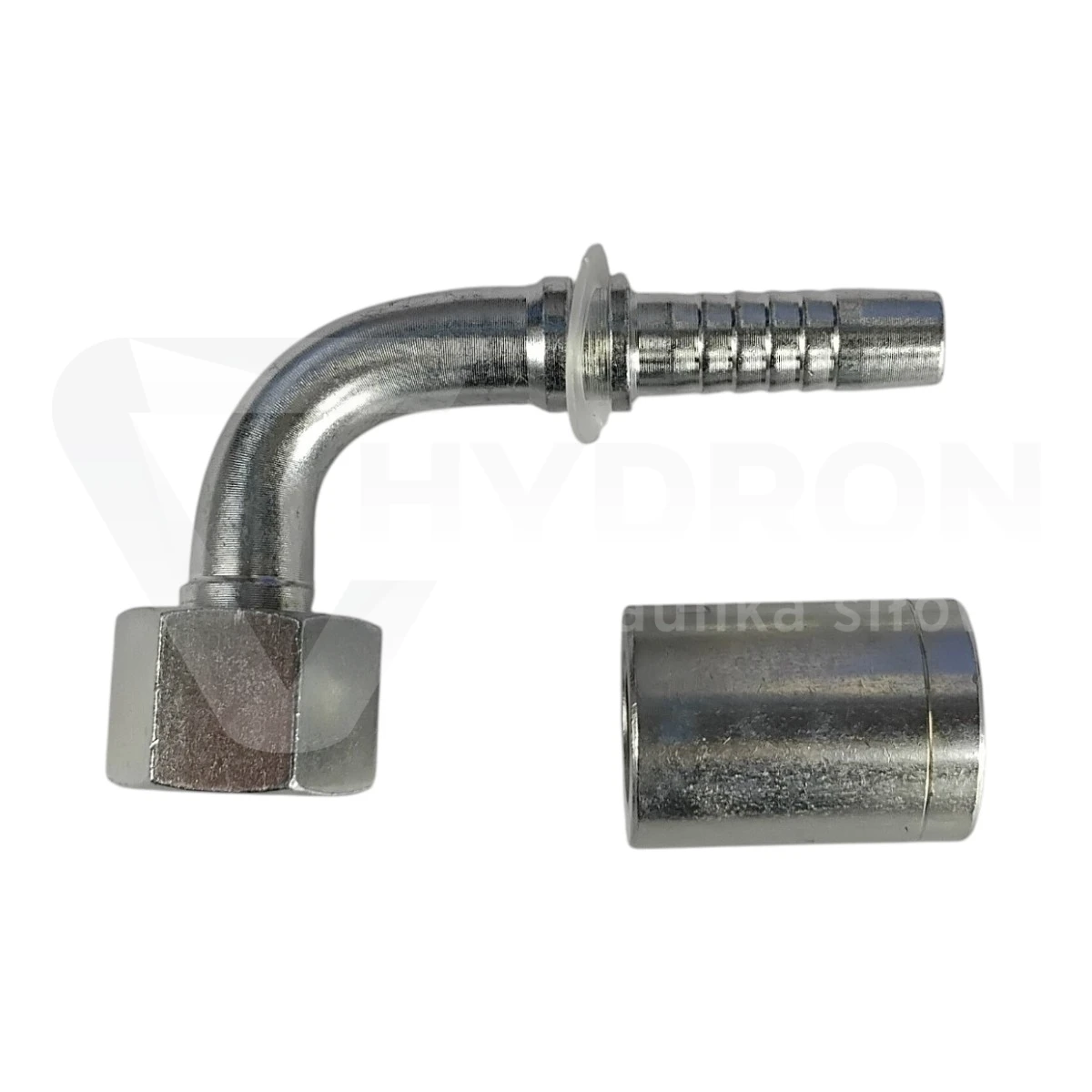

Zakucie DKR 90° C12 DN06 1/4" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN06. Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1/4" BSP oraz uszczelnienie na stożku 60°. Konstrukcja pod kątem 90° pozwala zmienić kierunek prowadzenia przewodu bez stosowania dodatkowego kolanka i ułatwia montaż w ciasnej zabudowie hydraulicznej.

Parametry techniczne zakucia DKR 90° C12

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN06,
nominalny rozmiar przewodu: 1/4",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 1/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
wymiar D: 4,0 mm,
wymiar E: 30 mm,
wymiar B: 30 mm,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR 90° z gwintem 1/4" BSP

Końcówka DKR posiada obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wariancie zastosowano gwint G 1/4", który powinien współpracować z odpowiednim przyłączem zewnętrznym oraz powierzchnią uszczelniającą dopasowaną do stożka 60°.

Obrotowa nakrętka ułatwia montaż gotowego przewodu bez konieczności obracania całym wężem. Ogranicza to ryzyko skręcenia przewodu i powstawania niepotrzebnych naprężeń przy zakuciu.

DN06 i 1/4" BSP – co oznaczają?

DN06 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 1/4". Oznaczenie 1/4" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

W tym wariancie wartości nominalne są takie same, ale opisują dwa różne elementy produktu. Przy doborze trzeba więc sprawdzić osobno średnicę przewodu i gwint współpracującego przyłącza.

Uszczelnienie na stożku 60°

Połączenie DKR wykorzystuje powierzchnie uszczelniające na stożku 60°. Gwint odpowiada za skręcenie i dociśnięcie elementów, natomiast szczelność uzyskiwana jest dzięki prawidłowemu dopasowaniu powierzchni stożkowych.

Dlatego zgodny rozmiar gwintu G 1/4" BSP nie jest jedynym kryterium doboru. Należy również sprawdzić sposób uszczelnienia elementu współpracującego.

Zakucie do węża hydraulicznego 1SN DN06

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 1SN w rozmiarze DN06. Tuleję oraz parametry zaciskania należy dobrać do konkretnego węża i systemu zakuwania.

Nie należy automatycznie stosować tulei lub ustawień zakuwarki przeznaczonych do 2SN, 2SC lub innych konstrukcji przewodów tylko dlatego, że mają ten sam nominalny rozmiar DN06.

Dlaczego końcówka 90°?

Końcówka 90° pozwala skierować przewód bezpośrednio w wymaganym kierunku i może ograniczyć konieczność stosowania dodatkowego adaptera kątowego.

Takie rozwiązanie sprawdza się szczególnie przy rozdzielaczach, pompach, siłownikach i blokach hydraulicznych, gdzie prosta końcówka mogłaby wymuszać zbyt ciasne zagięcie przewodu.

Wymiary C12 DN06 1/4"

Dla wariantu C12 DN06 z gwintem G 1/4" BSP tabela HYDRON podaje D = 4,0 mm, E = 30 mm oraz B = 30 mm. Parametry te pomagają w identyfikacji końcówki oraz przy porównaniu jej z elementem zdemontowanym z istniejącego przewodu.

Ustawienie końcówki przed zakuciem

Przed wykonaniem ostatecznego zacisku należy ustalić właściwą orientację końcówki 90°. Ma to szczególne znaczenie wtedy, gdy również na drugim końcu przewodu znajduje się kolanko.

Błędne ustawienie może powodować skręcanie gotowego przewodu, naprężenia przy zakuciach lub kolizję z elementami konstrukcyjnymi maszyny.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie DN06 z rozmiarem gwintu, zastosowanie niewłaściwego standardu przyłącza, nieuwzględnienie stożka 60° oraz użycie tulei przeznaczonej do innego typu węża niż 1SN.
