Zakucie DKR 90° C12 10 3/8" /1SN 2SC

Przejdź do sekcji Opinie

12,00 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SN

Opis

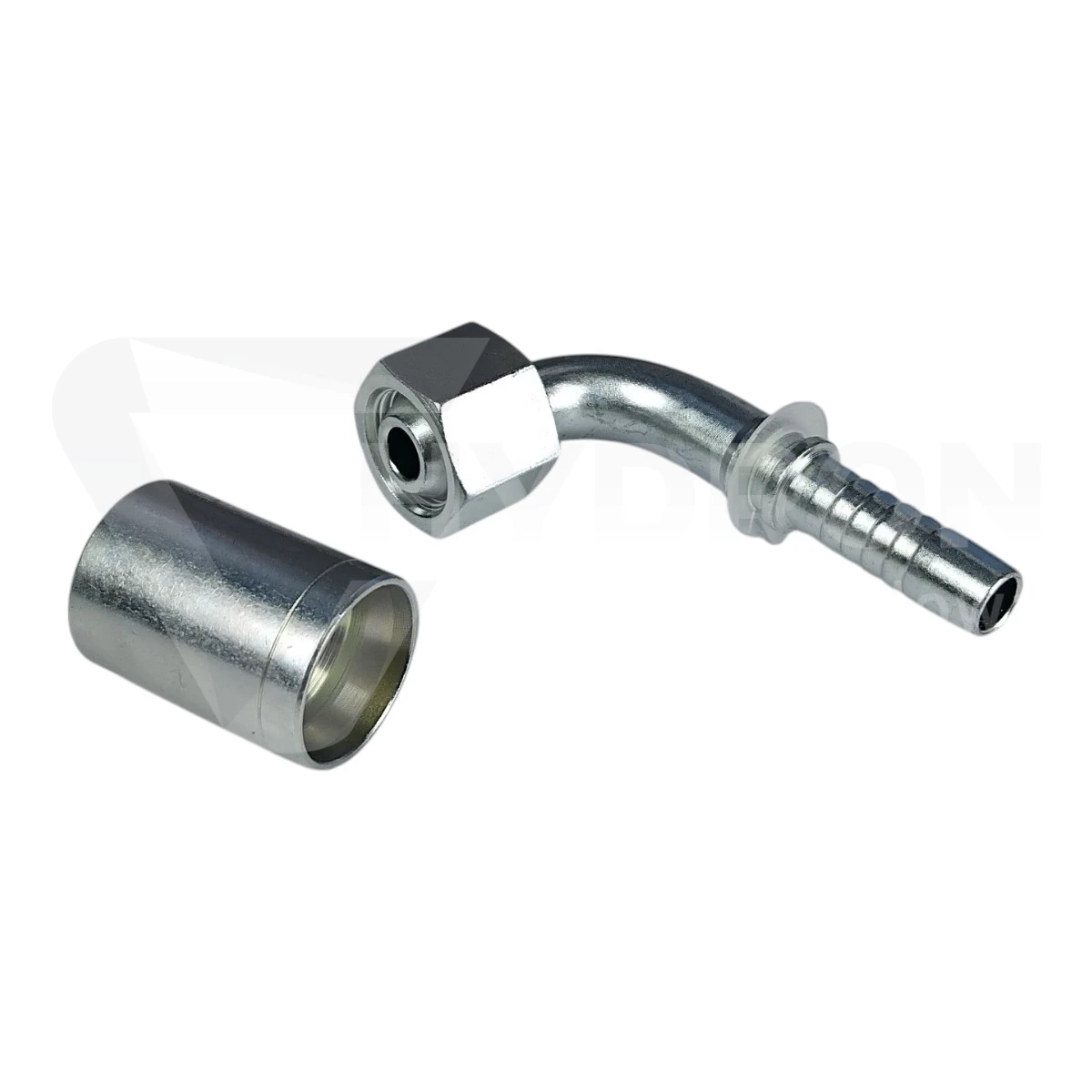

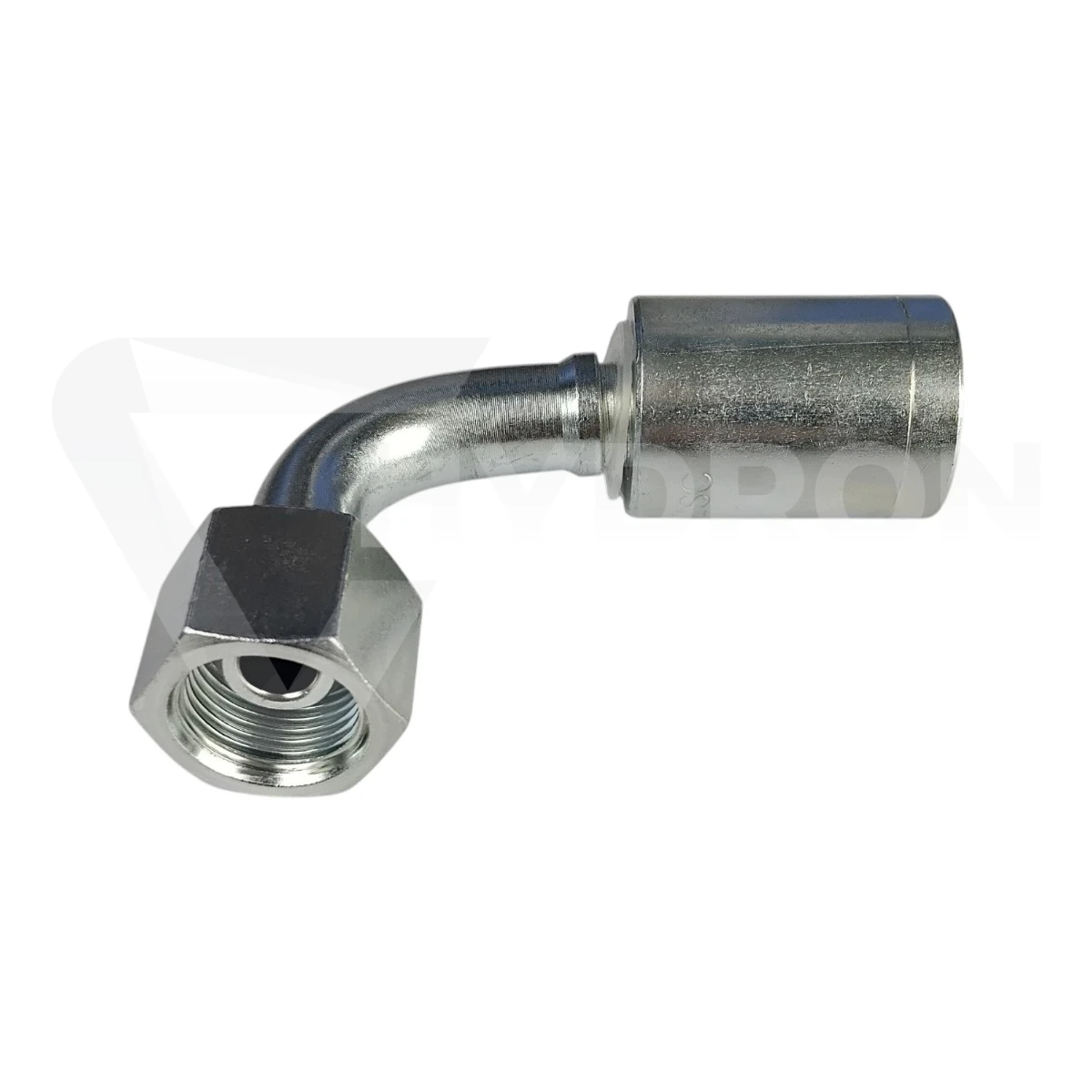

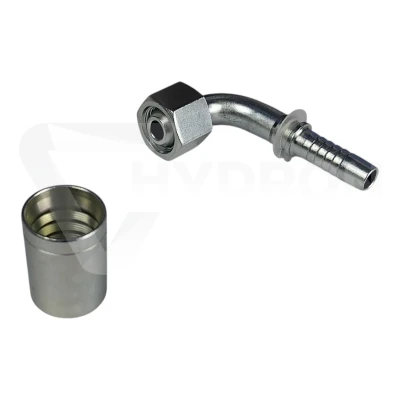

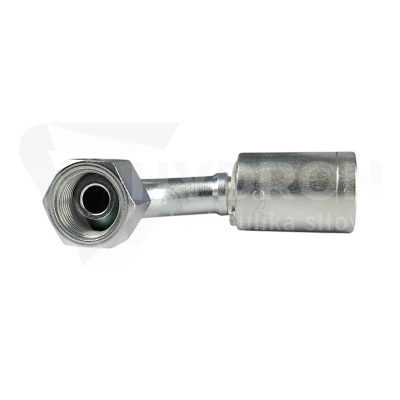

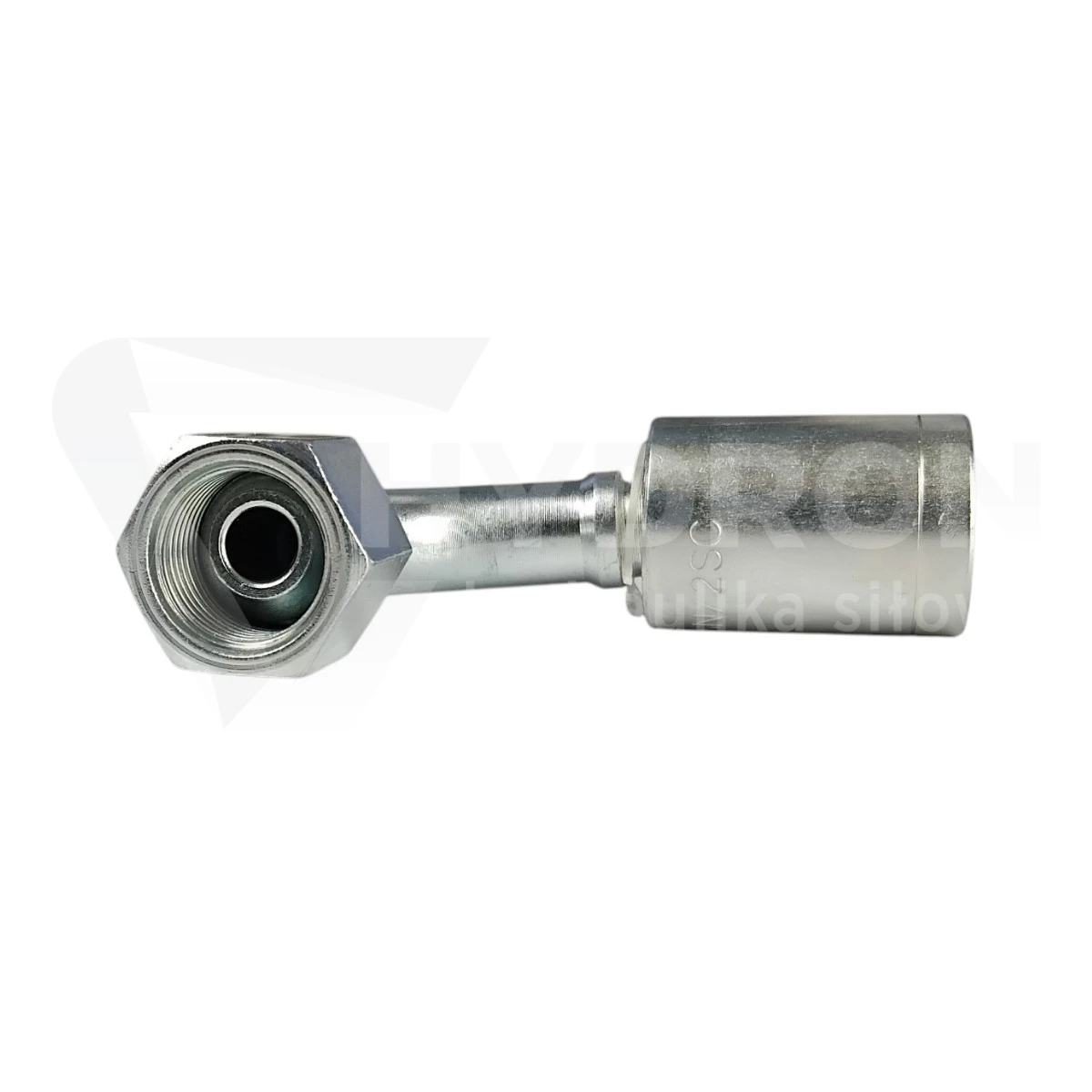

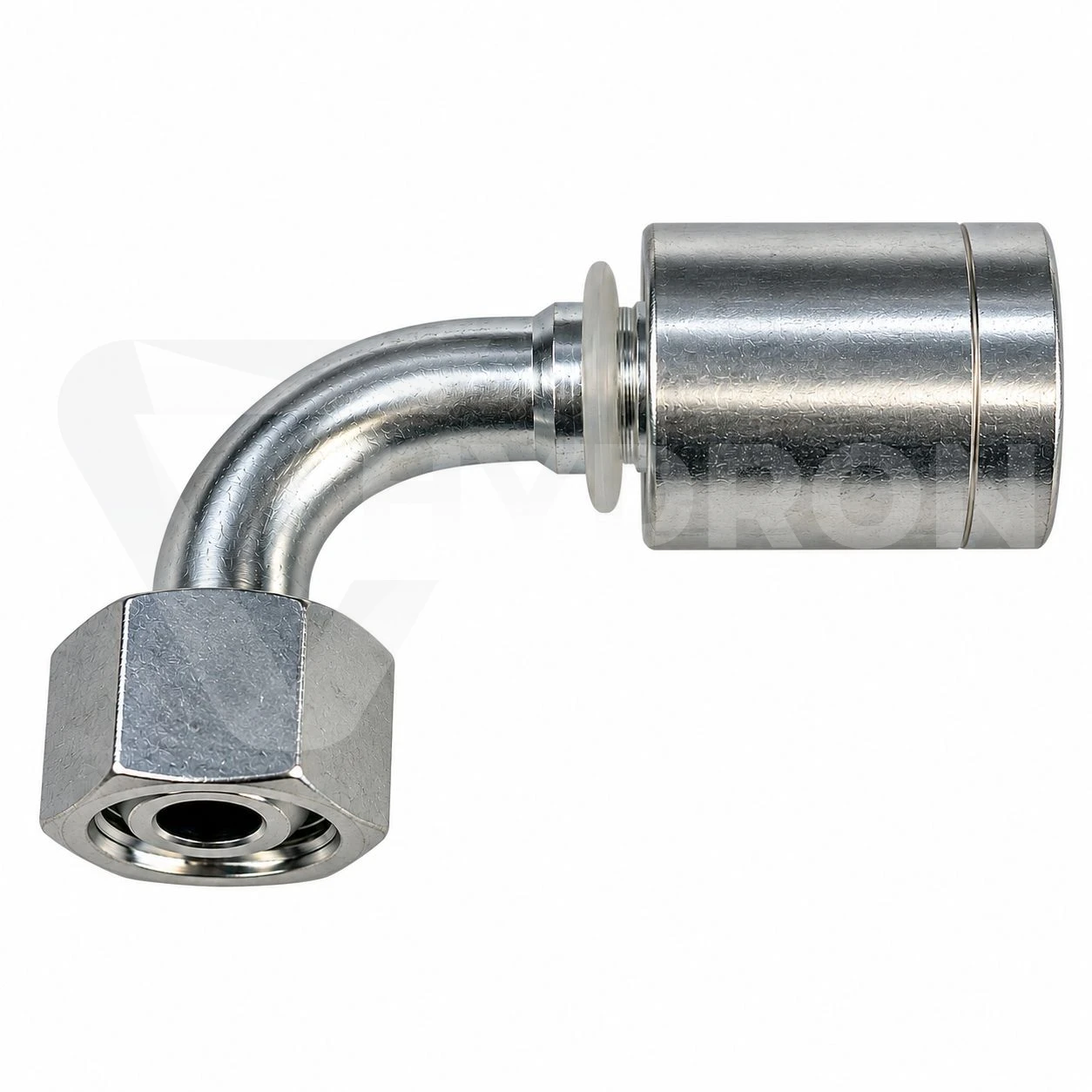

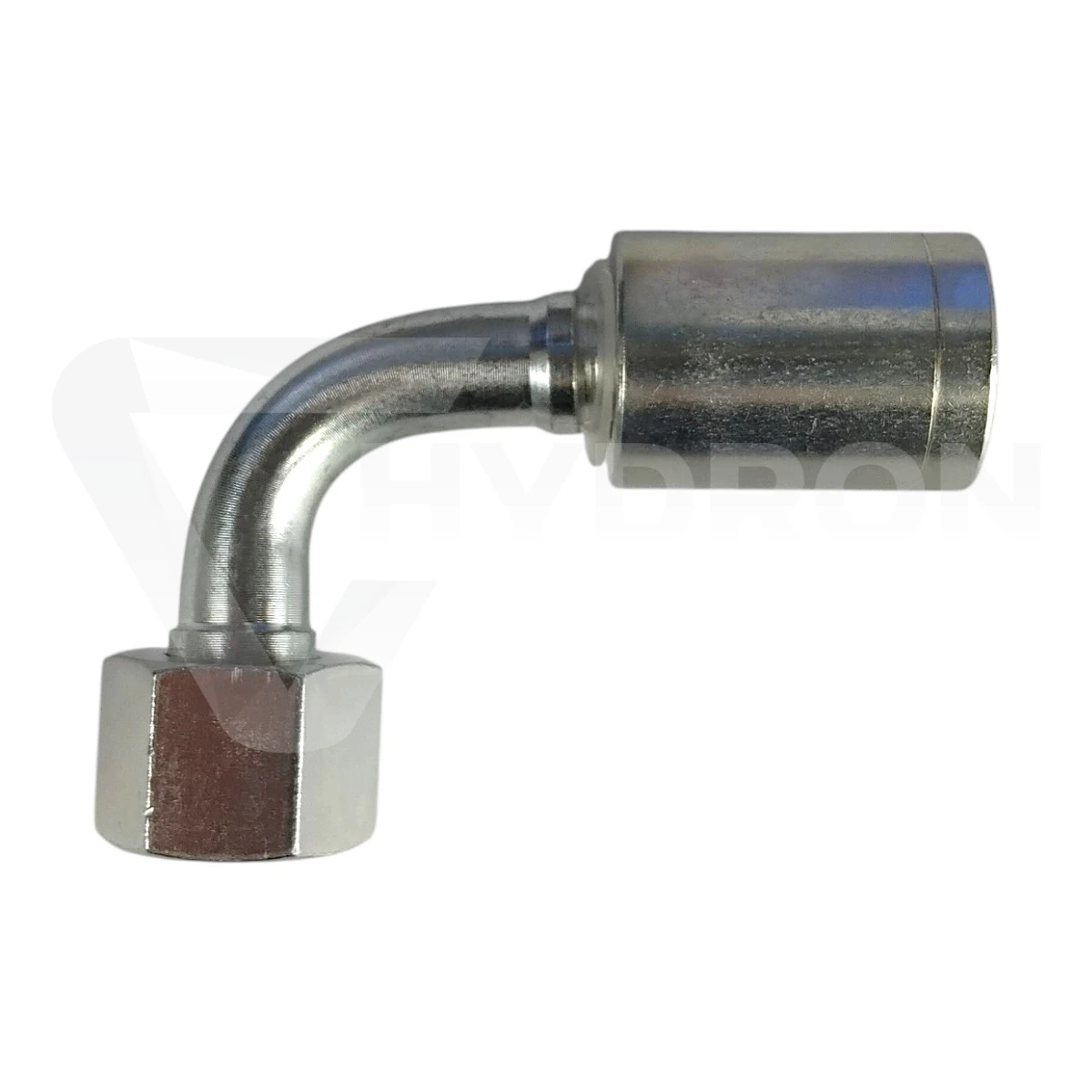

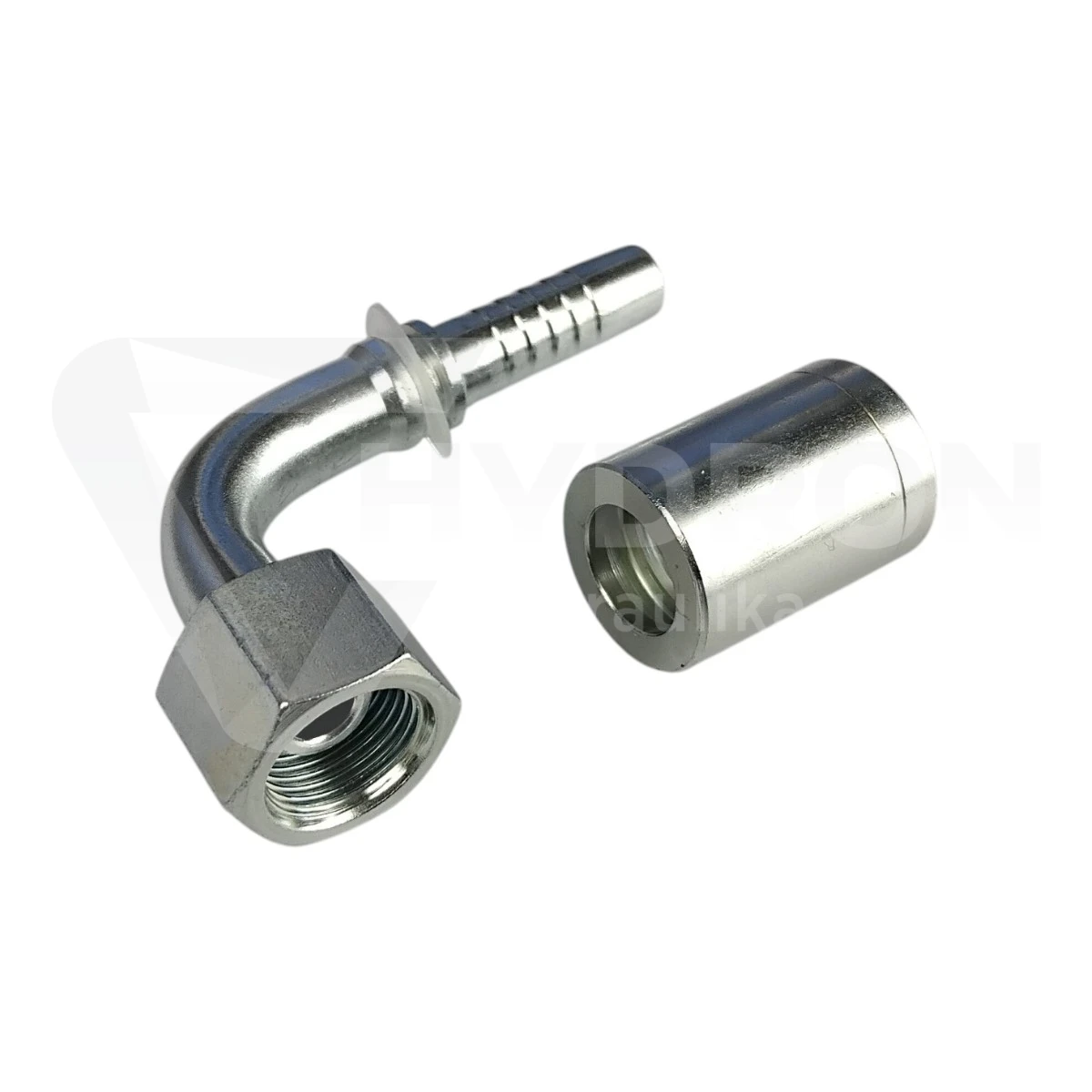

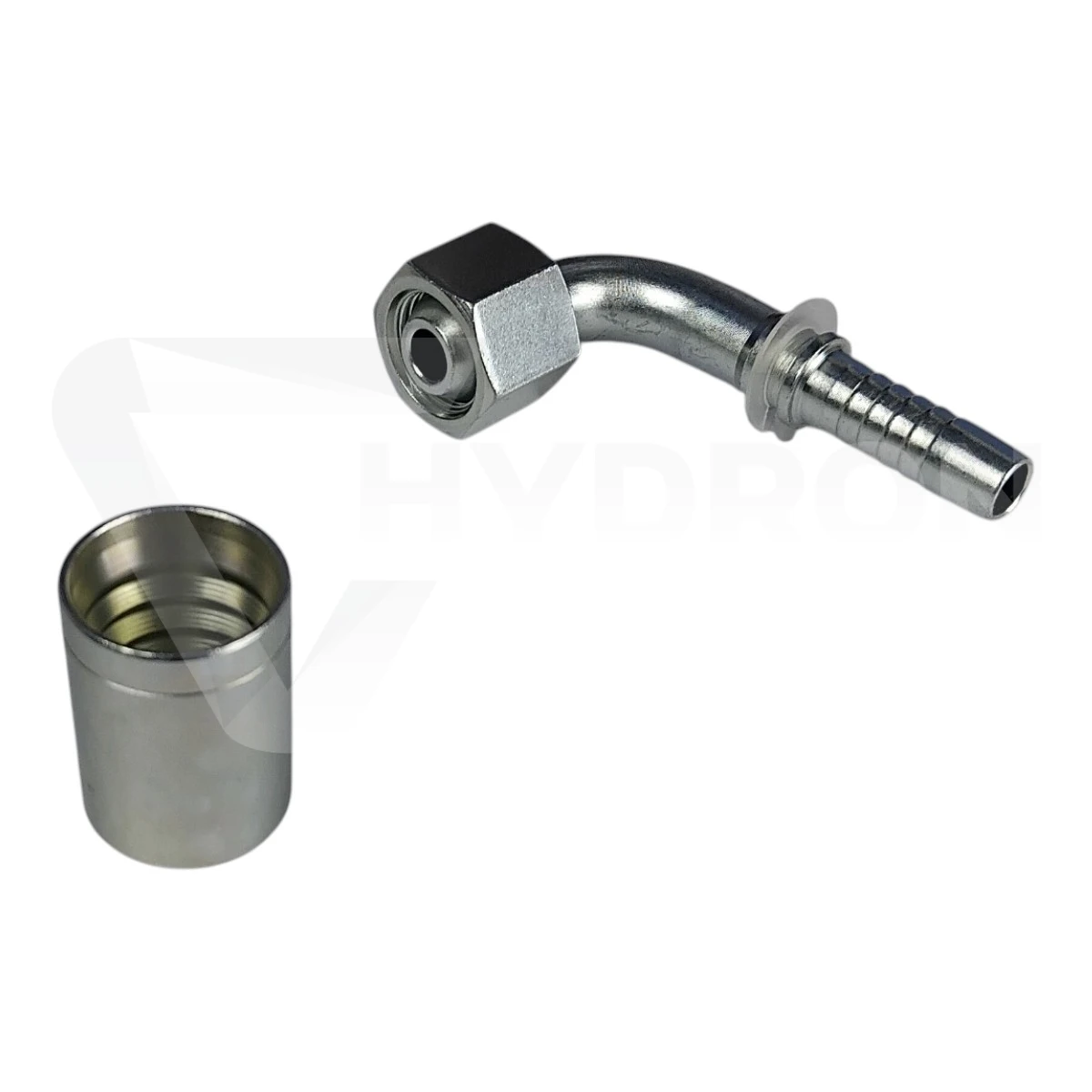

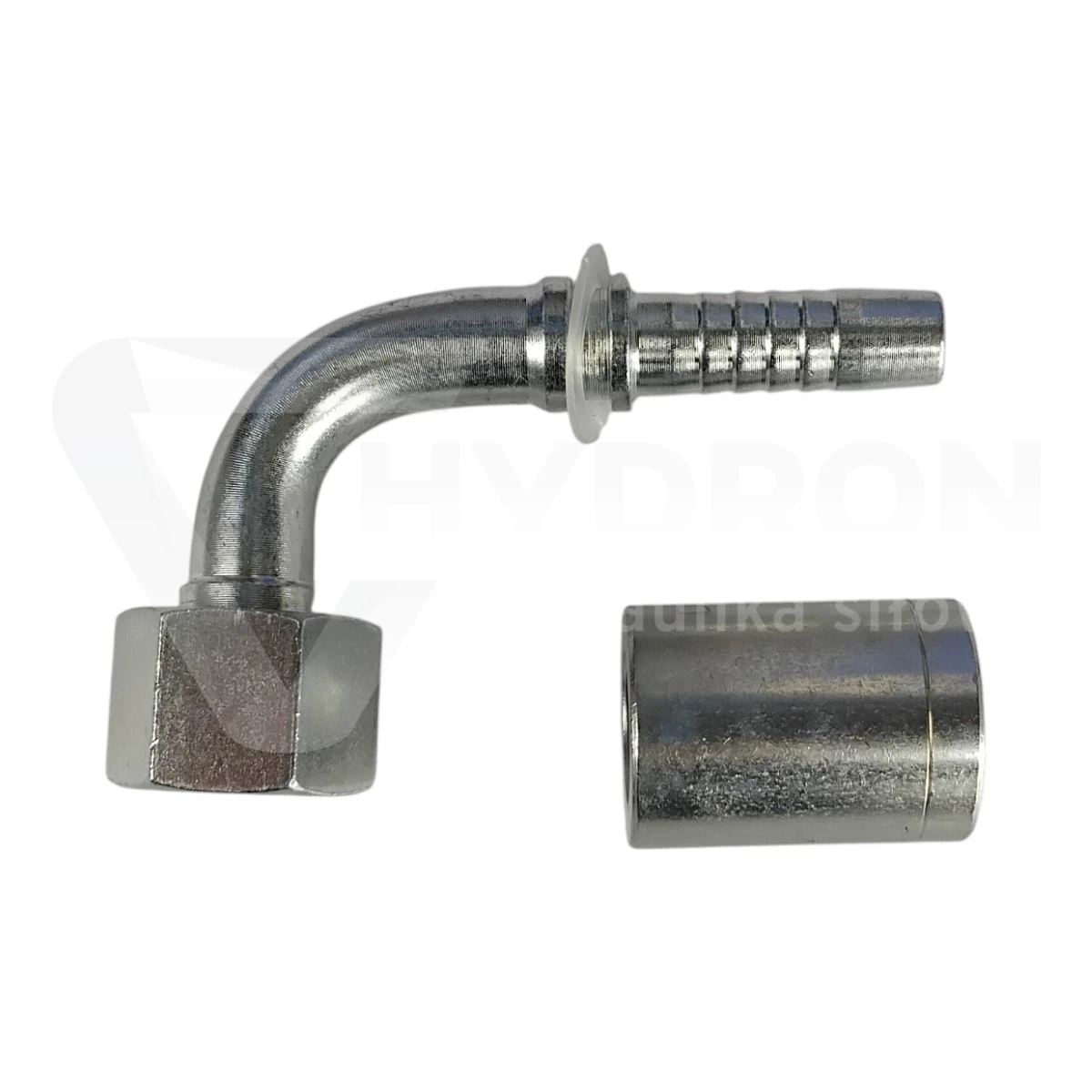

Zakucie DKR 90° C12 DN10 3/8" BSP do węży 1SN i 2SC

Zakucie DKR 90° C12 DN10 3/8" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężami 1SN oraz 2SC w rozmiarze DN10. Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz uszczelnienie na stożku 60°. Konstrukcja pod kątem 90° umożliwia zmianę kierunku przewodu bezpośrednio przy przyłączu i ułatwia montaż w ograniczonej przestrzeni.

Parametry techniczne zakucia DKR 90° C12

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: węże hydrauliczne 1SN i 2SC,
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
wymiar D: 7 mm,
wymiar E: 42 mm,
wymiar B: 35 mm,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Zakucie do węży 1SN i 2SC DN10

Ten wariant jest przeznaczony do wykonywania przewodów DN10 z wężami 1SN oraz 2SC. Pomimo takiego samego nominalnego rozmiaru DN10 oba typy węży różnią się konstrukcją, dlatego tuleję i parametry zakuwania należy dobrać do konkretnego przewodu.

Nie należy automatycznie stosować ustawień zakuwarki przeznaczonych do 2SN, 4SP lub innych konstrukcji tylko dlatego, że posiadają taki sam rozmiar DN10.

Gwint wewnętrzny 3/8" BSP

Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP. Dzięki temu przewód można dokręcić do przyłącza bez obracania całym wężem, co ogranicza ryzyko skręcenia i ułatwia montaż w gotowej instalacji hydraulicznej.

Przy doborze należy sprawdzić nie tylko rozmiar gwintu 3/8", ale również jego standard. BSP nie powinien być dobierany zamiennie z innymi systemami calowymi wyłącznie na podstawie podobnej średnicy.

Stożek 60° odpowiada za uszczelnienie

Końcówki DKR wykorzystują powierzchnię uszczelniającą na stożku 60°. Gwint służy przede wszystkim do skręcenia i dociśnięcia elementów, natomiast szczelność uzyskiwana jest dzięki właściwemu dopasowaniu powierzchni stożkowych.

Dlatego samo dopasowanie gwintu G 3/8" BSP nie jest wystarczające. Element współpracujący powinien posiadać odpowiednią geometrię gniazda.

DN10 i 3/8" BSP – dwa różne parametry

DN10 określa rozmiar strony przewodowej i odpowiada nominalnie wężowi 3/8". Drugie oznaczenie 3/8" odnosi się do gwintu BSP po stronie przyłączeniowej. W tym wariancie wartości nominalne są takie same, ale opisują różne części zakucia.

W rodzinie C12 dla DN10 występuje również wariant z gwintem G 1/2" BSP. Dlatego przy wymianie końcówki należy sprawdzić rzeczywisty rozmiar przyłącza w maszynie, a nie dobierać go wyłącznie według DN przewodu.

Wymiary końcówki C12 DN10 3/8"

Dla wariantu C12 DN10 z gwintem G 3/8" BSP tabela HYDRON podaje D = 7 mm, E = 42 mm oraz B = 35 mm. Parametry te pomagają przy porównaniu nowej końcówki z elementem zdemontowanym z istniejącego przewodu.

Dla porównania wariant DN10 z gwintem G 1/2" BSP ma ten sam wymiar D = 7 mm i B = 35 mm, ale krótszy wymiar E = 34 mm. To dodatkowo pokazuje, dlaczego sam rozmiar DN10 nie wystarcza do identyfikacji końcówki.

Dlaczego końcówka 90°?

Wykonanie kątowe umożliwia skierowanie przewodu bezpośrednio w wymaganym kierunku. Jest to przydatne przy pompach, rozdzielaczach, siłownikach i blokach hydraulicznych, gdzie końcówka prosta mogłaby wymuszać zbyt ciasne zagięcie węża.

Końcówka 90° może również ograniczyć konieczność stosowania dodatkowego adaptera kolankowego, dzięki czemu instalacja jest prostsza i bardziej zwarta.

Ustawienie końcówki przed zakuciem

Przed wykonaniem ostatecznego zacisku należy ustalić właściwą orientację końcówki 90°. Jest to szczególnie ważne w przewodach zakończonych kolankami po obu stronach.

Nieprawidłowe ustawienie może powodować skręcanie przewodu, naprężenia przy zakuciach albo kolizję z elementami konstrukcyjnymi maszyny.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie DN10 z rozmiarem gwintu, zamiana 3/8" BSP na 1/2" BSP, nieuwzględnienie stożka 60° oraz zastosowanie tulei albo parametrów zakuwania przeznaczonych do innego typu węża.

W przypadku tego produktu warto zachować pełne oznaczenie 1SN/2SC, ponieważ pozwala odróżnić ten wariant od zakucia DN10 3/8" przeznaczonego do innych konstrukcji przewodów.
