Zakucie DKR 90° C12 10 3/8" /2SN

Przejdź do sekcji Opinie

12,67 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

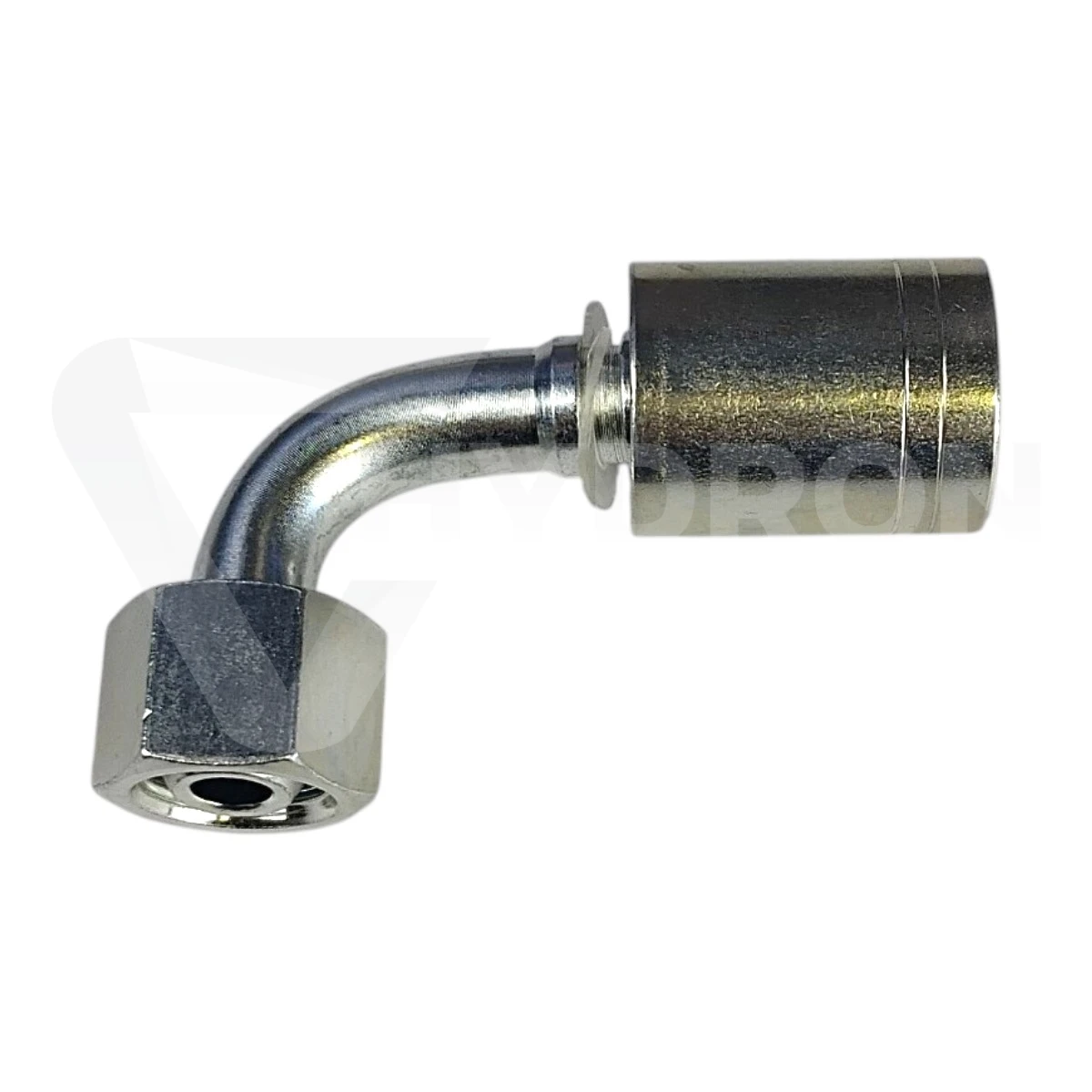

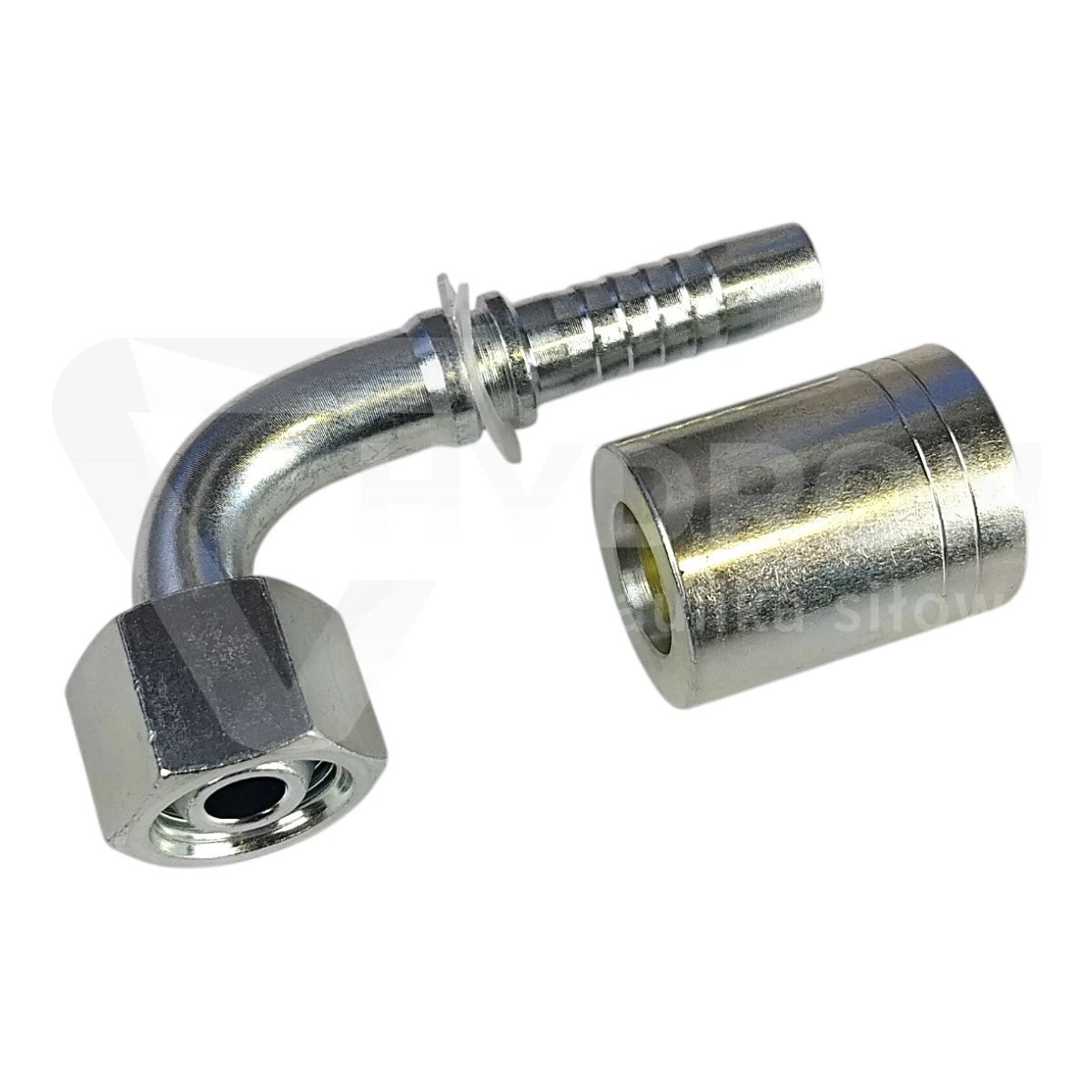

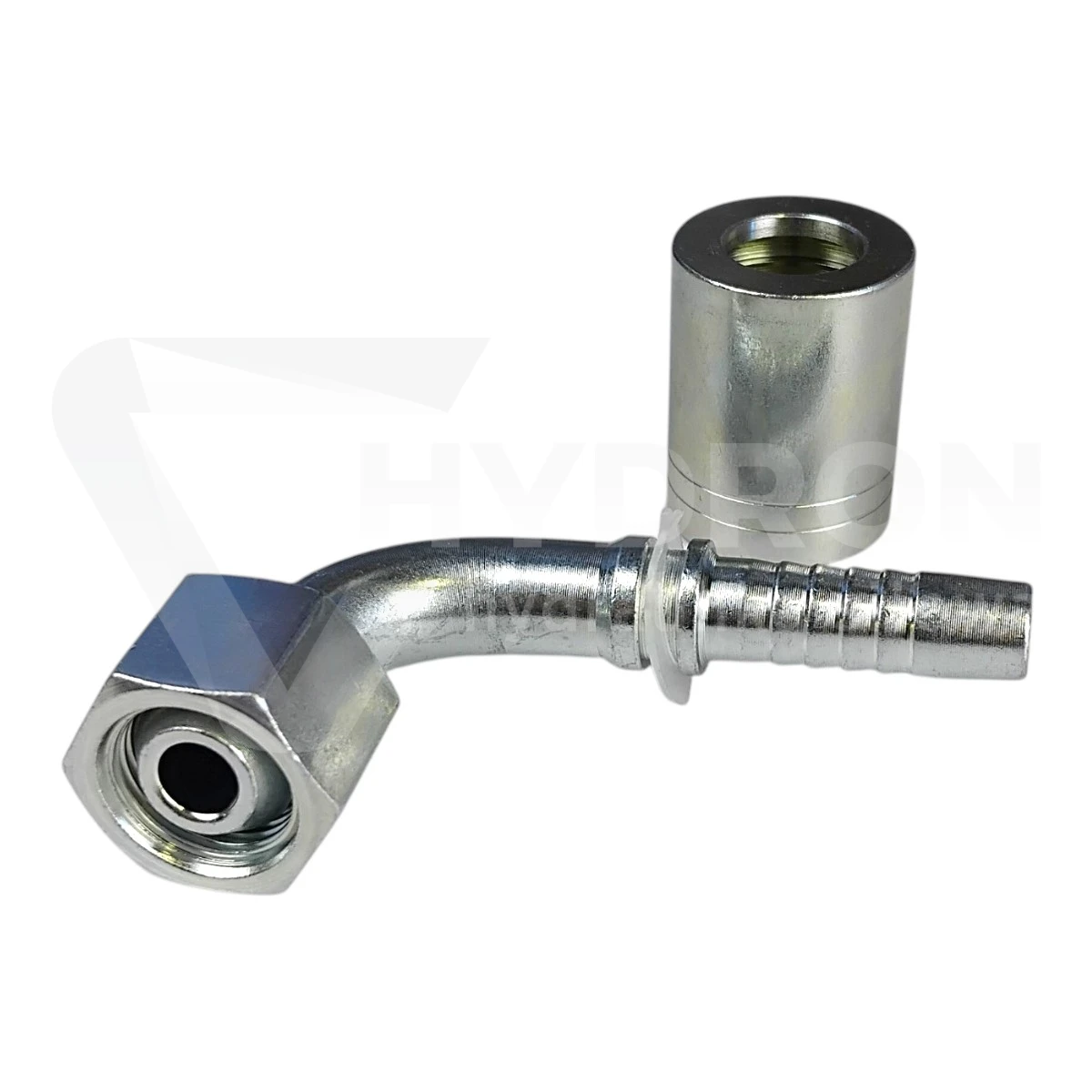

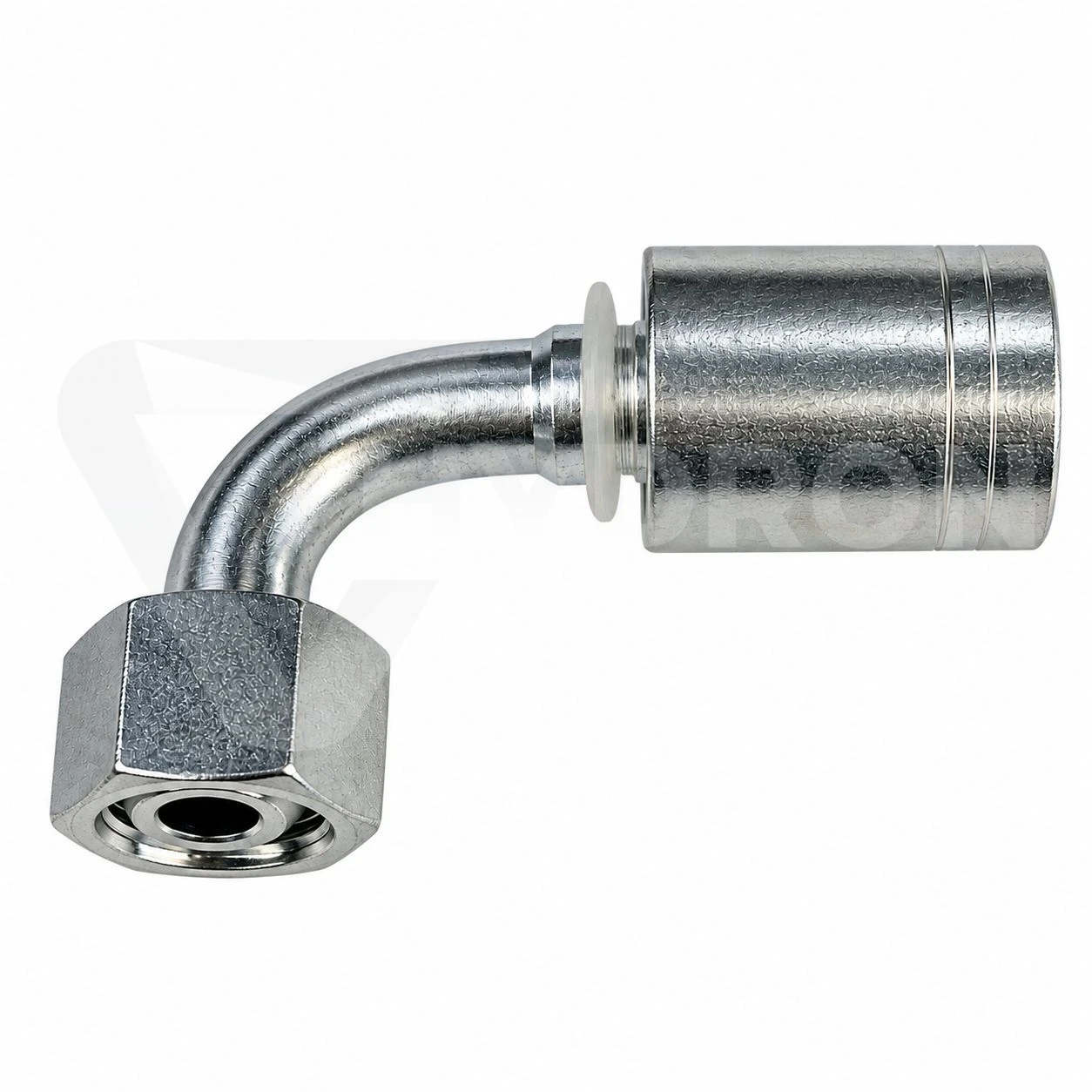

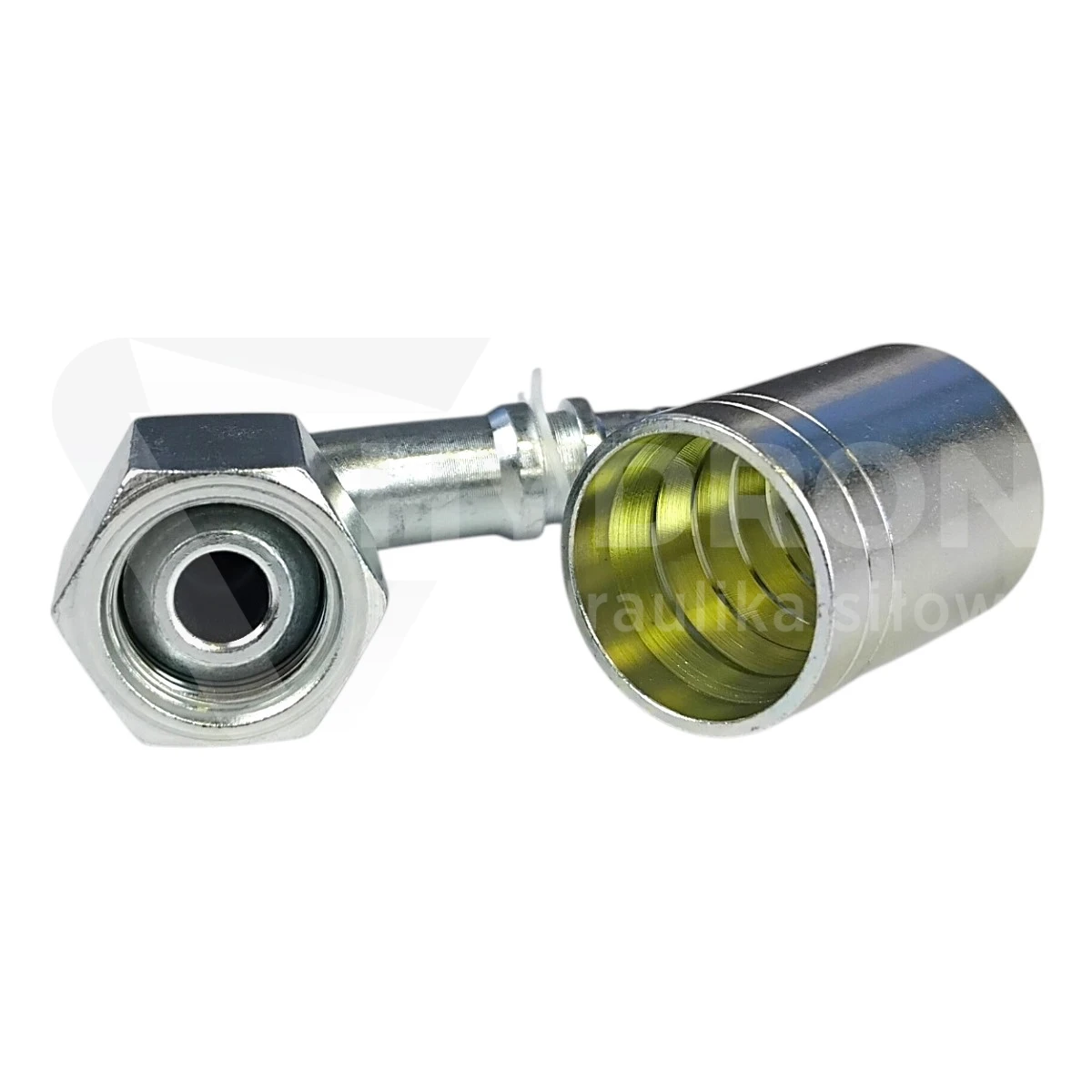

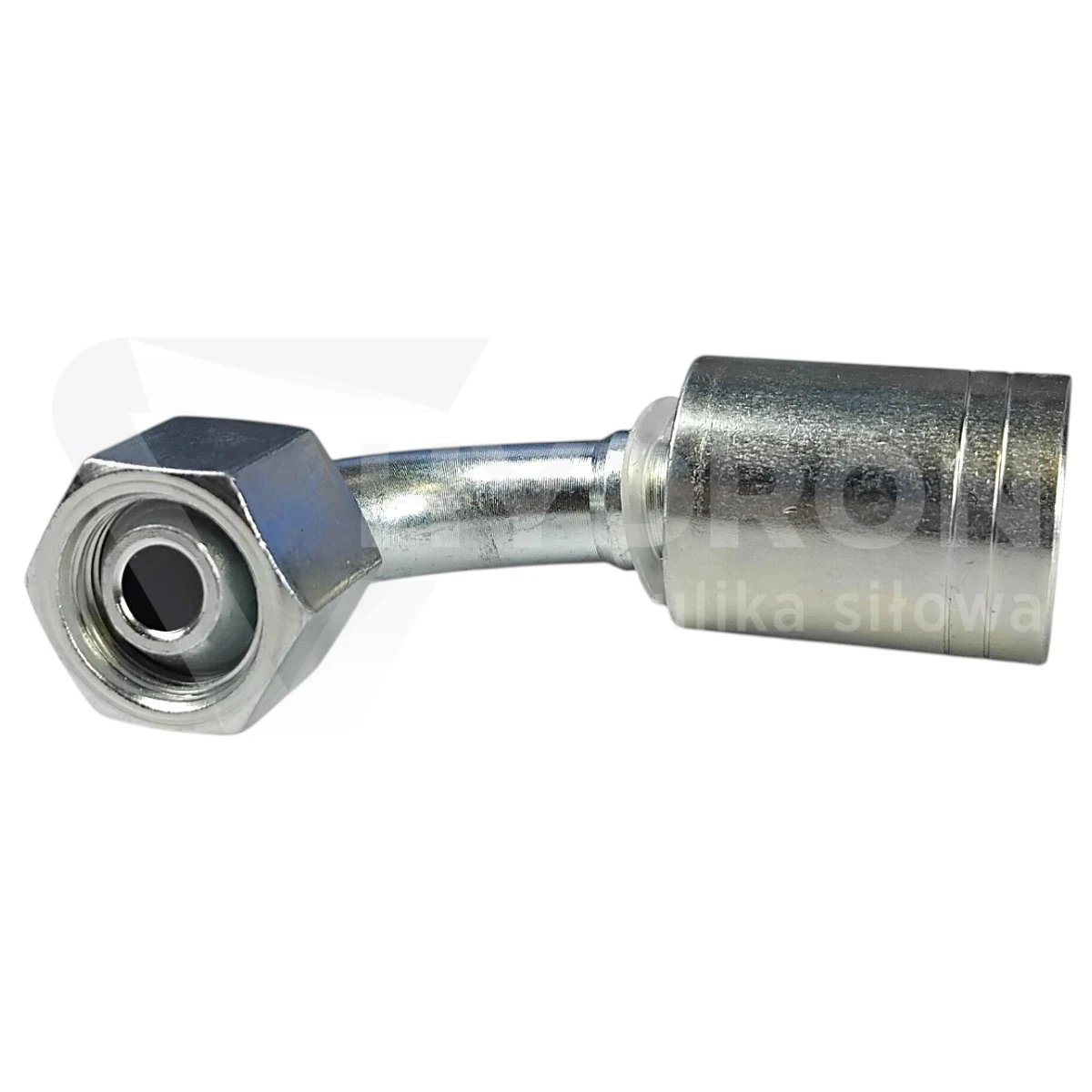

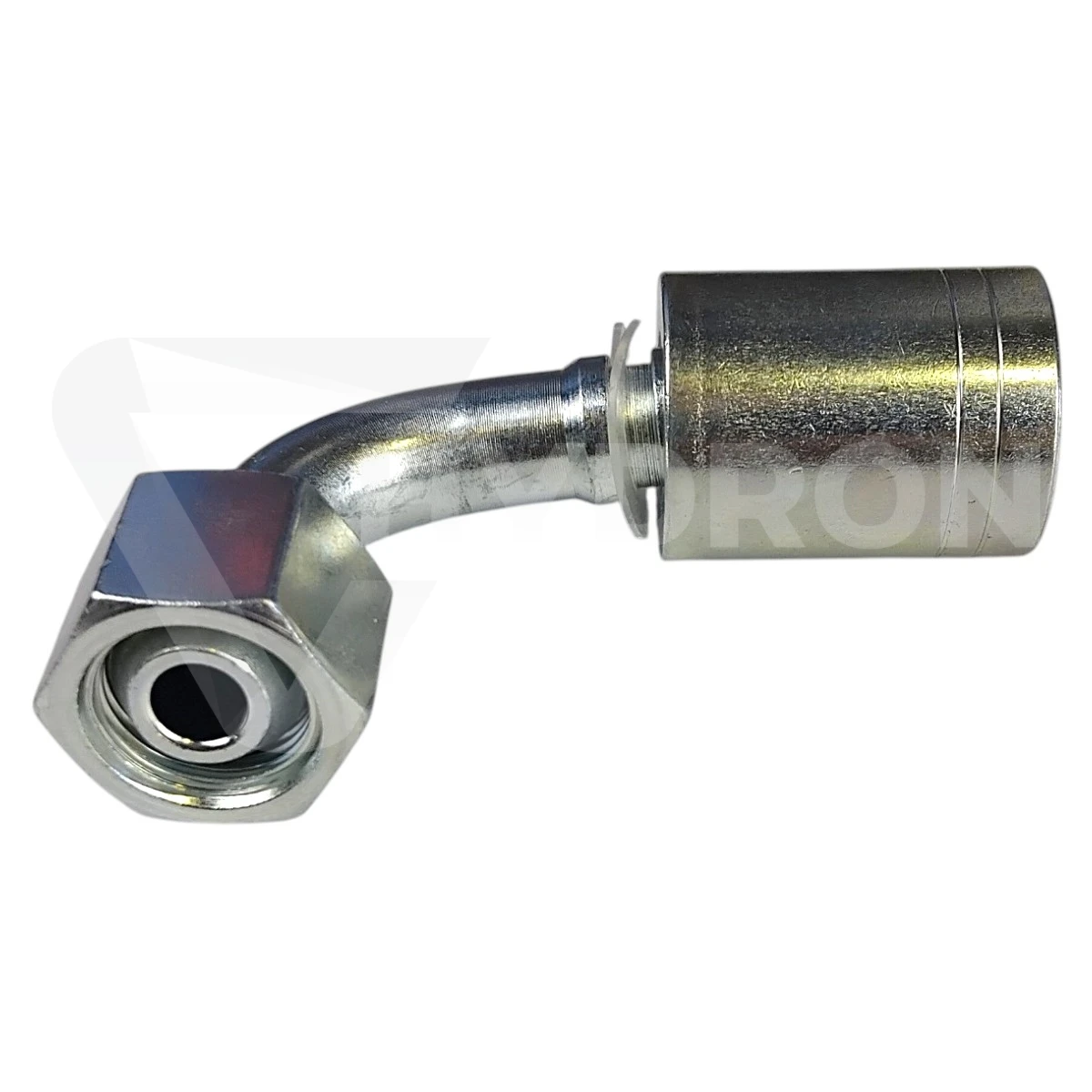

Zakucie DKR 90° C12 DN10 3/8" BSP do węża 2SN

Zakucie DKR 90° C12 DN10 3/8" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN10. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz uszczelnienie na stożku 60°. Konstrukcja pod kątem 90° pozwala zmienić kierunek prowadzenia przewodu bez stosowania dodatkowego kolanka i ułatwia montaż przy pompach, rozdzielaczach, siłownikach oraz blokach hydraulicznych.

Parametry techniczne zakucia DKR 90° C12

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN10,
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
przeznaczenie: wąż hydrauliczny 2SN,
wymiar D: 7 mm,
wymiar E: 42 mm,
wymiar B: 35 mm,
sposób montażu: zaciskanie na przewodzie hydraulicznym.

DKR 90° 3/8" BSP – jak działa połączenie?

Końcówka DKR posiada obrotową nakrętkę z gwintem wewnętrznym BSP. Podczas montażu nakrętka jest dokręcana do odpowiedniego przyłącza zewnętrznego, natomiast szczelność połączenia uzyskuje się na współpracujących powierzchniach stożkowych 60°.

Obrotowa nakrętka umożliwia wykonanie połączenia bez obracania całym przewodem. Ogranicza to ryzyko skręcenia węża podczas montażu i jest szczególnie przydatne w gotowych instalacjach hydraulicznych.

DN10 nie oznacza automatycznie gwintu 3/8"

DN10 określa rozmiar strony przewodowej zakucia. Gwint 3/8" BSP jest natomiast parametrem strony przyłączeniowej. Są to dwie różne informacje, które należy zweryfikować niezależnie.

W rodzinie C12 dla DN10 występuje zarówno wariant G 3/8" BSP, jak i G 1/2" BSP. Dlatego przy wymianie końcówki należy sprawdzić rzeczywisty gwint w maszynie, a nie dobierać go tylko na podstawie średnicy węża.

Stożek 60° – kluczowy dla szczelności

W końcówkach DKR uszczelnienie odbywa się na stożku 60°. Sam zgodny gwint BSP nie wystarcza więc do pewnego doboru elementu współpracującego. Należy również zweryfikować geometrię gniazda.

Połączenie dwóch elementów o takim samym gwincie, ale innym sposobie uszczelnienia, może nie zapewnić właściwej szczelności układu hydraulicznego.

Wymiary C12 DN10 3/8"

Dla wariantu C12 DN10 z gwintem G 3/8" BSP tabela HYDRON podaje D = 7 mm, E = 42 mm oraz B = 35 mm. Wymiary te są szczególnie przydatne podczas porównywania końcówki z demontowanym elementem oraz sprawdzania, czy kolanko zmieści się w dostępnej przestrzeni montażowej.

Gdzie stosować końcówkę DKR 90°?

Końcówki 90° stosuje się tam, gdzie przewód powinien zmienić kierunek bezpośrednio przy przyłączu. Może to dotyczyć między innymi rozdzielaczy hydraulicznych, pomp, siłowników, silników hydraulicznych oraz bloków zaworowych.

Prawidłowo dobrane kolanko pomaga uniknąć zbyt ciasnego zaginania węża bezpośrednio za zakuciem i może ograniczyć potrzebę stosowania dodatkowego adaptera kątowego.

Dobór do przewodu 2SN DN10

Ten wariant jest przeznaczony do wykonywania przewodu z wężem 2SN DN10. Tuleję zaciskową oraz parametry zakuwania należy dobrać do konkretnego węża, ponieważ średnica zewnętrzna może różnić się w zależności od producenta i konstrukcji przewodu.

Nie należy stosować automatycznie parametrów zakuwania z przewodu 1SN, 1SC, 2SC lub innego typu tylko dlatego, że również posiada oznaczenie DN10.

Ustawienie kolanka przed zakuciem

Przed wykonaniem zakucia należy ustalić kierunek ustawienia końcówki 90°. Jest to szczególnie ważne, gdy również druga strona przewodu posiada końcówkę kątową.

Nieprawidłowy kąt wzajemnego ustawienia końcówek może po zamontowaniu powodować skręcenie przewodu, naprężenia przy zakuciach albo kolizję z konstrukcją maszyny.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie wariantu DN10 3/8" z DN10 1/2", dobór elementu z innym standardem gwintu niż BSP oraz nieuwzględnienie stożka uszczelniającego 60°.

Przed zamówieniem warto więc sprawdzić DN przewodu, rozmiar i standard gwintu, sposób uszczelnienia oraz wymiary kolanka.
