Zakucie DKR 90° C12 20 3/4" /2SN Z

Przejdź do sekcji Opinie

30,28 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 2sn

Opis

Zakucie DKR 90° C12 DN20 3/4" BSP 2SN Z

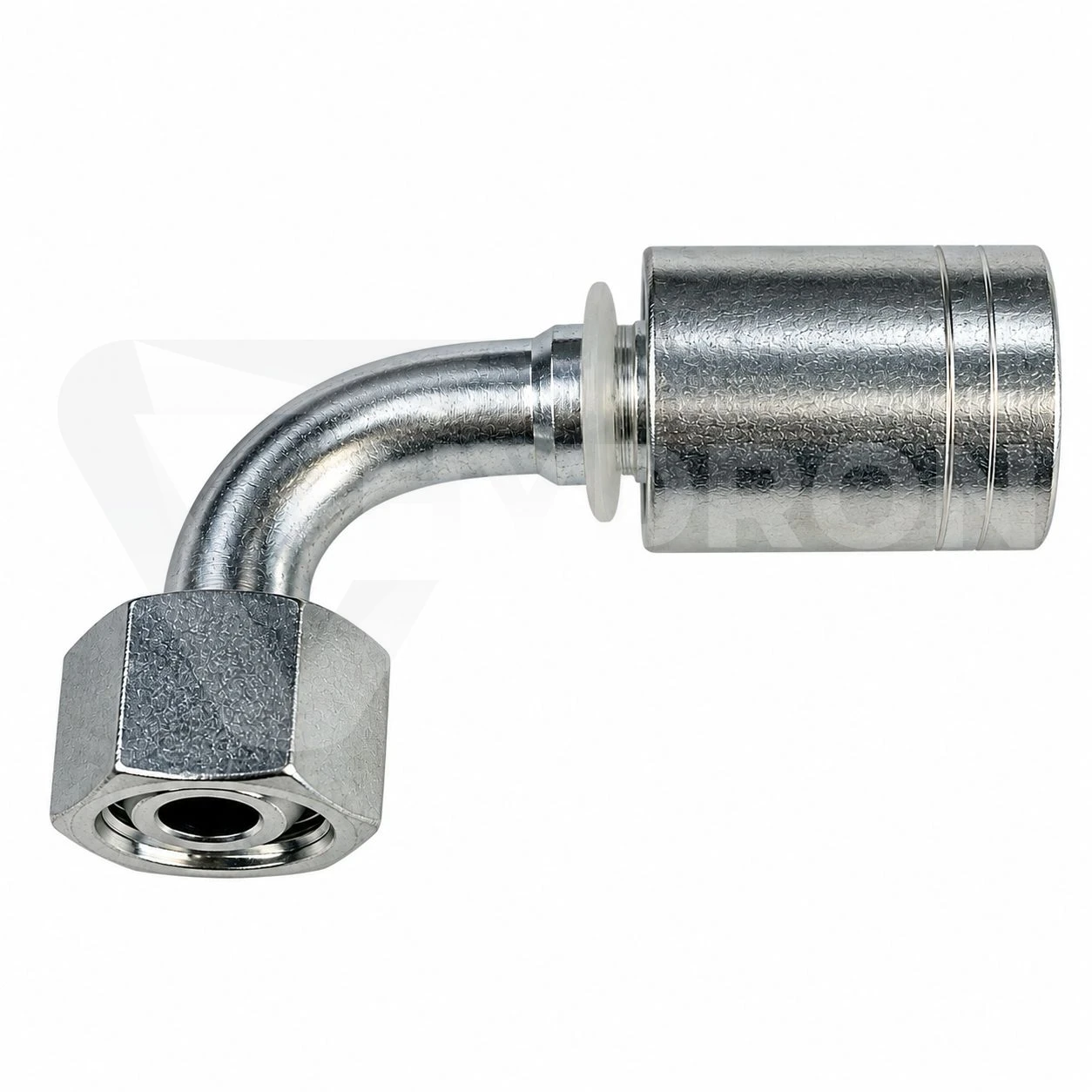

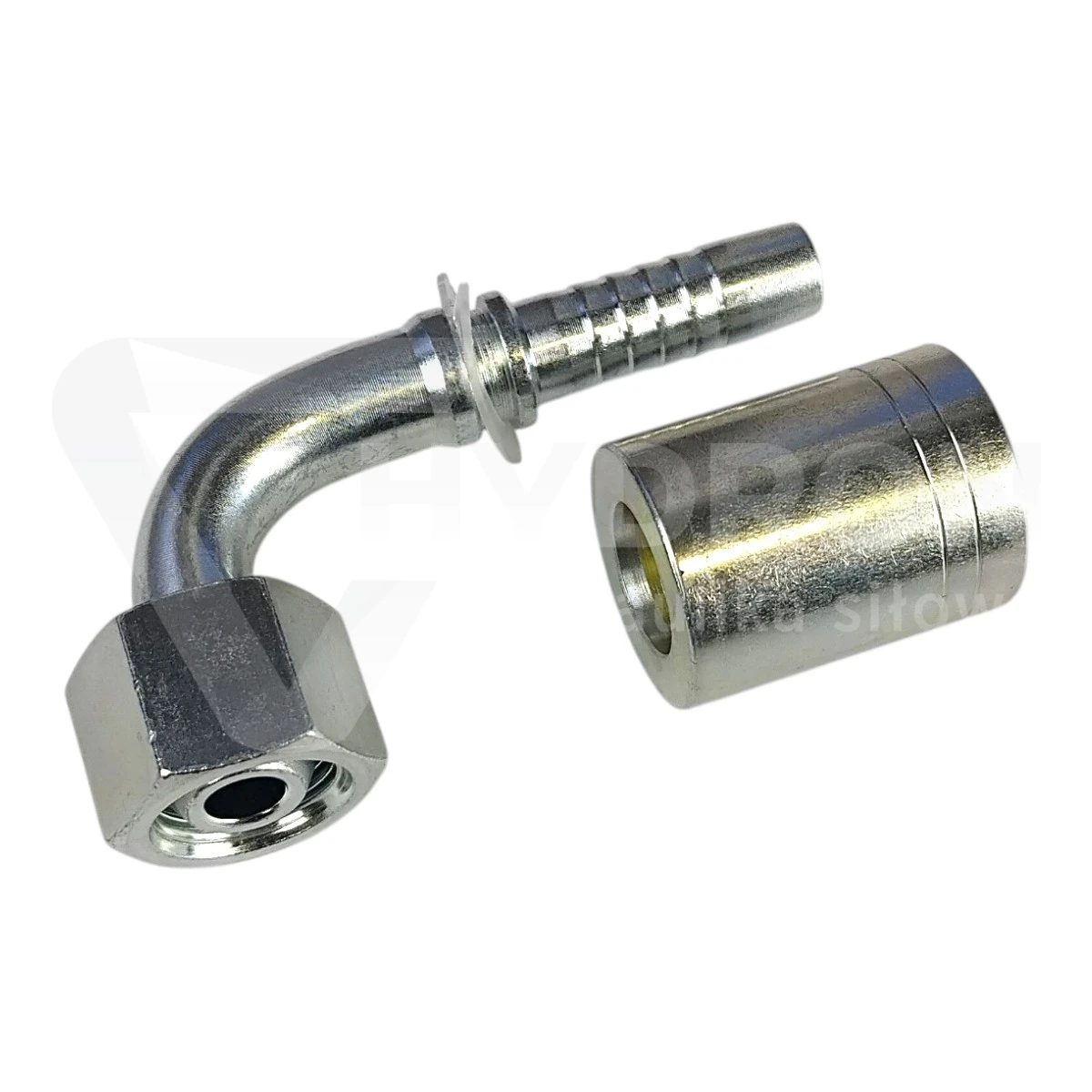

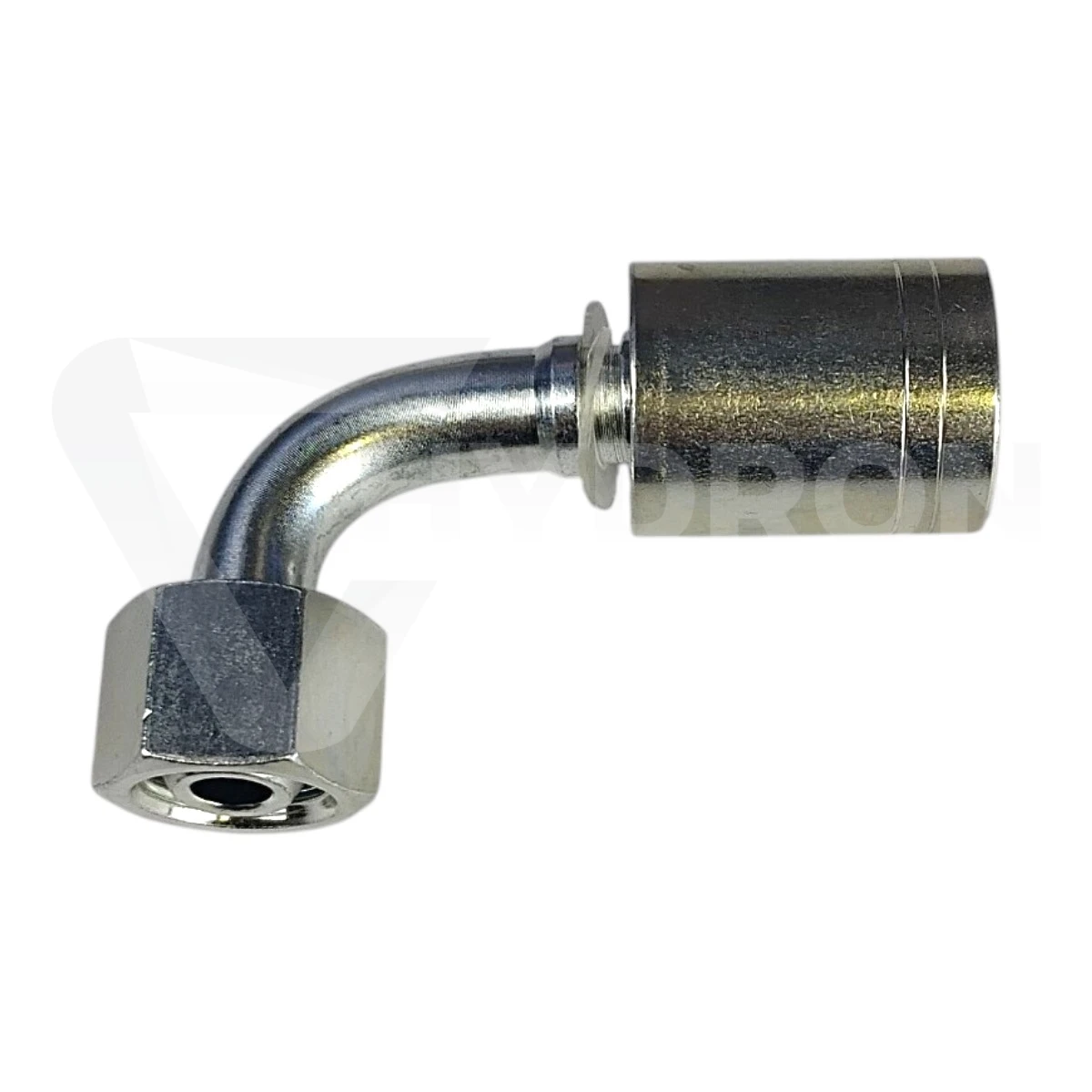

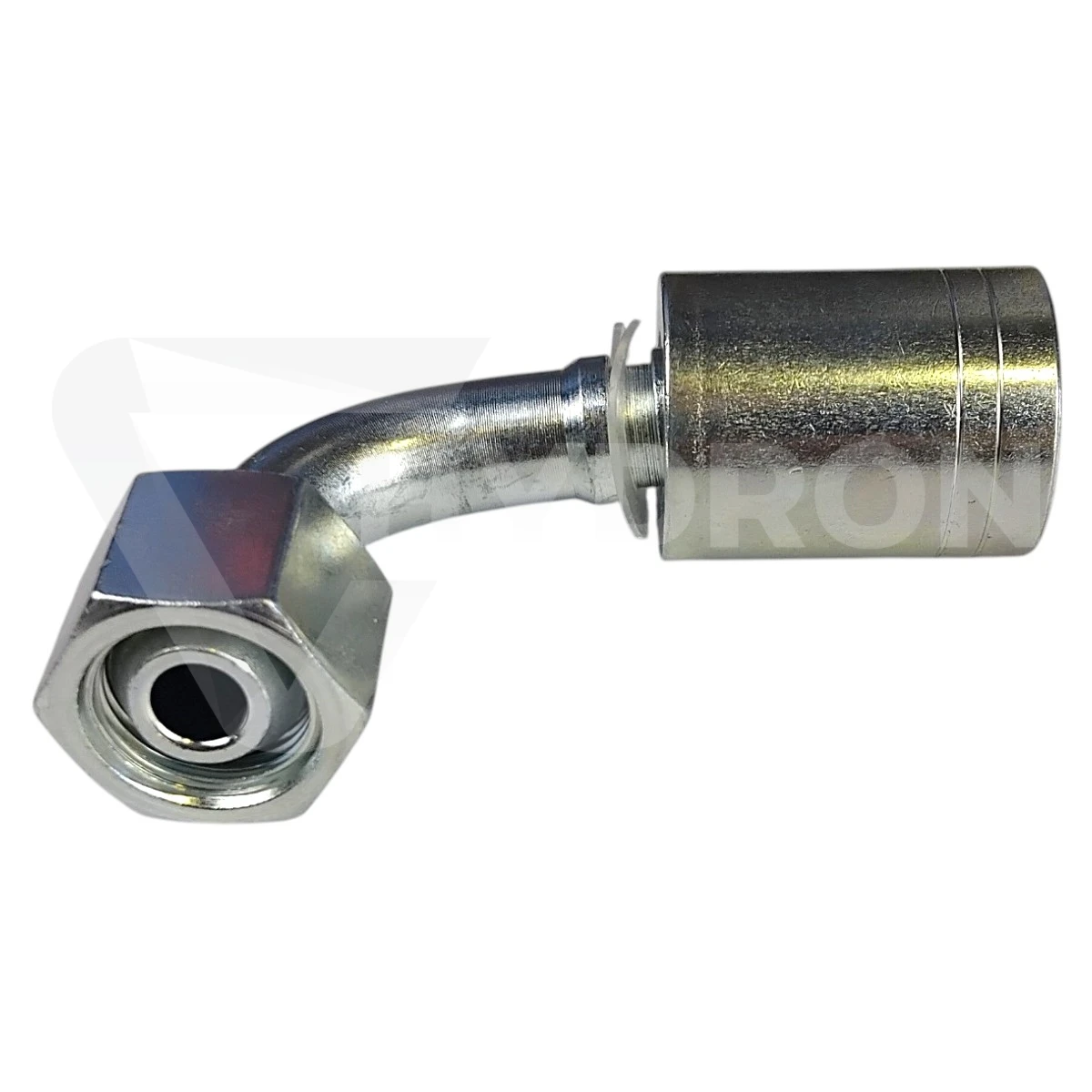

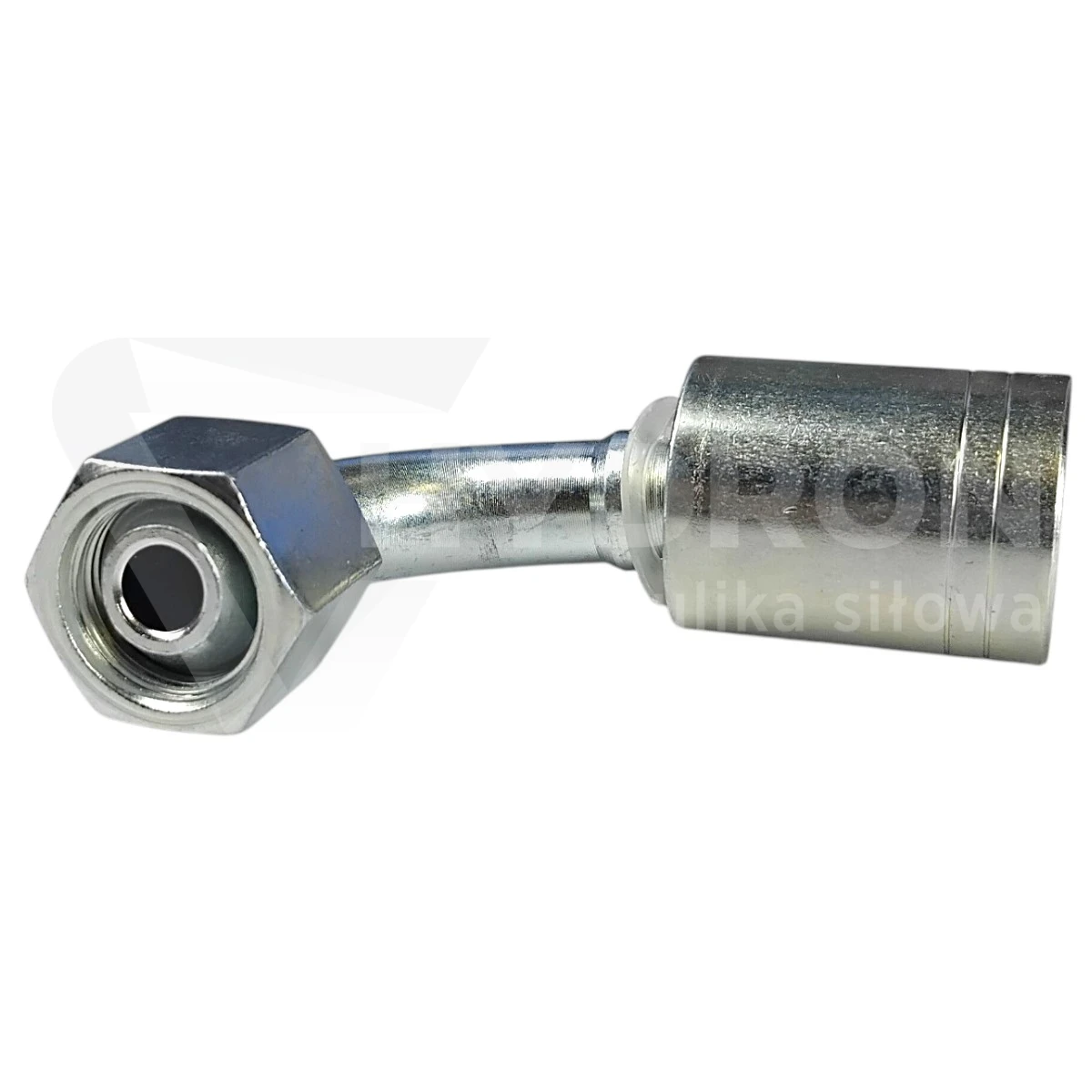

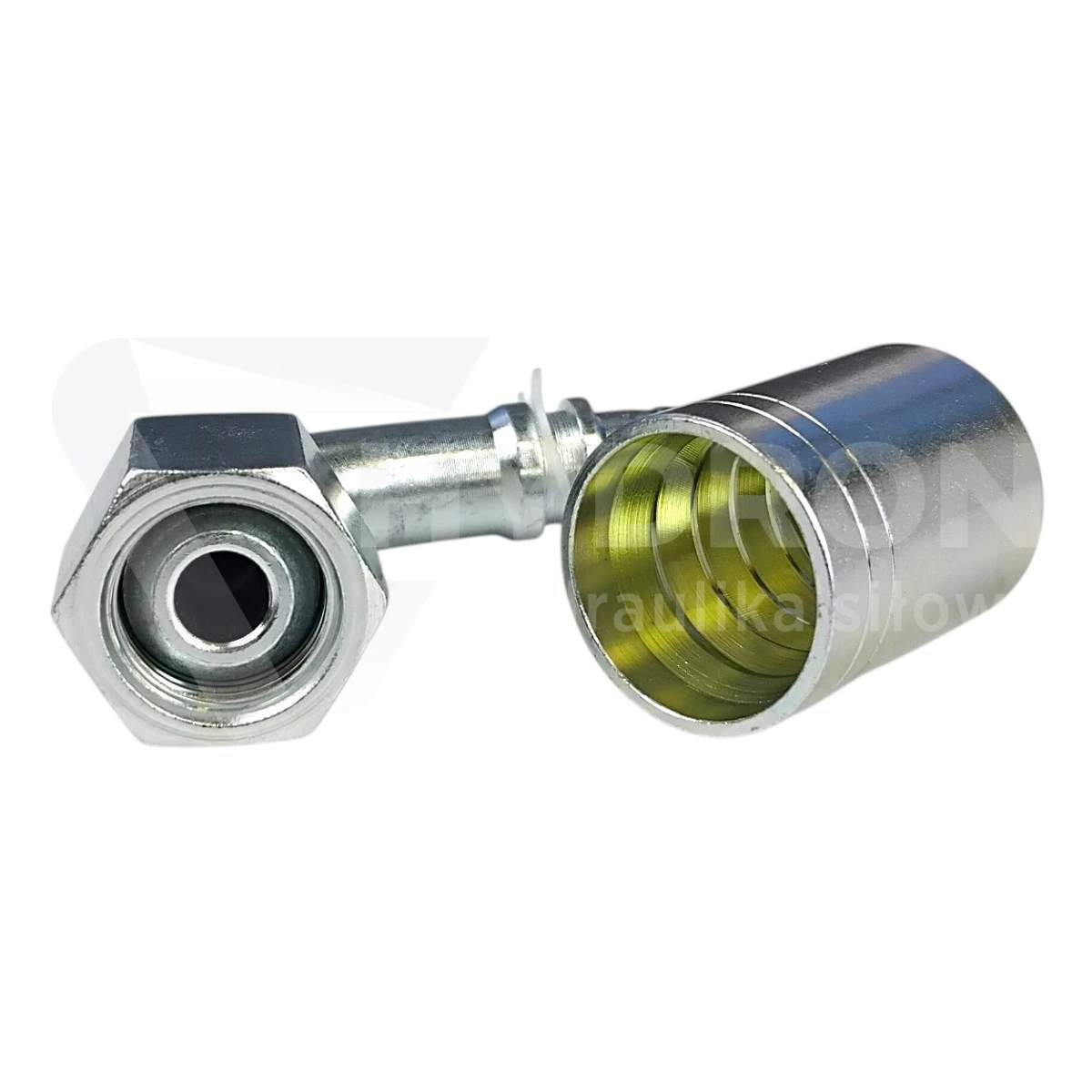

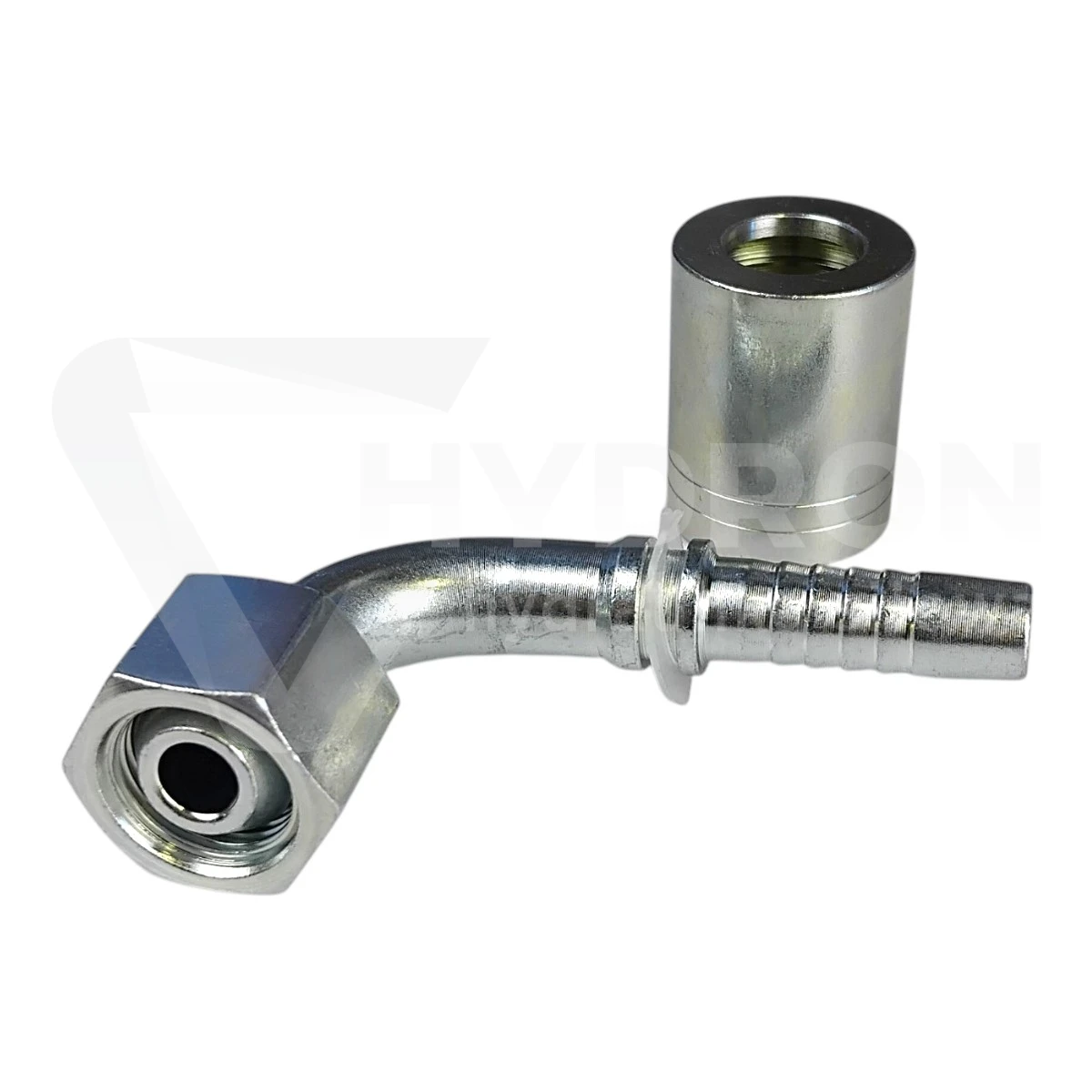

Zakucie DKR 90° C12 DN20 3/4" BSP 2SN Z to kompletne kątowe zakucie hydrauliczne przeznaczone do wykonywania przewodów z wężem 2SN w rozmiarze DN20. Po stronie przyłączeniowej zastosowano końcówkę DKR 90° z obrotową nakrętką, gwintem wewnętrznym G 3/4" BSP oraz uszczelnieniem na stożku 60°. Wariant Z pozwala wykonać przewód zmieniający kierunek bezpośrednio przy przyłączu, co jest praktyczne w ciasno zabudowanych układach hydrauliki siłowej.

Parametry techniczne zakucia

typ: kompletne zakucie hydrauliczne,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
wariant: Z,
oznaczenie końcówki wariantu Z: PN20AB90,
kąt: 90°,
rozmiar węża: DN20,
nominalny rozmiar węża: 3/4",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 3/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
wymiar D: 15 mm,
wymiar E: 70 mm,
wymiar B: 62 mm,
wykonanie końcówki Z: stal automatowa pokryta ocynkiem,
sposób montażu: zaciskanie na wężu hydraulicznym.

DKR 90° 3/4" BSP ze stożkiem 60°

Końcówka DKR posiada obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wariancie jest to G 3/4". Szczelność połączenia uzyskiwana jest na współpracujących powierzchniach stożkowych 60°, dlatego przy doborze elementu po drugiej stronie należy sprawdzić nie tylko rozmiar gwintu, ale również sposób uszczelnienia.

Obrotowa nakrętka umożliwia dokręcenie przewodu bez obracania całym wężem. Ogranicza to jego skręcanie podczas montażu i ułatwia wymianę przewodu w gotowej instalacji.

DN20 i 3/4" BSP – co trzeba sprawdzić?

DN20 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 3/4". Drugie oznaczenie 3/4" odnosi się do gwintu BSP po stronie przyłączeniowej. W tym produkcie oba rozmiary nominalne są takie same, ale dotyczą różnych części zakucia.

Jest to istotne, ponieważ dla DN20 rodzina C12 obejmuje również wariant z gwintem G 1" BSP. Nie należy więc dobierać końcówki wyłącznie na podstawie średnicy węża.

Wariant Z – jak go identyfikować?

Litera Z jest częścią oznaczenia tego wariantu. W ofercie HYDRON końcówka DKR 90° DN20 3/4" Z występuje pod oznaczeniem PN20AB90. Przy wymianie istniejącego przewodu warto zachować oznaczenie Z, ponieważ pozwala odróżnić ten wariant od innych końcówek C12 DN20 3/4", między innymi wersji przeznaczonych do innych systemów zakuwania.

Wymiary C12 DN20 3/4"

Dla końcówki C12 DN20 z gwintem G 3/4" BSP tabela HYDRON podaje D = 15 mm, E = 70 mm oraz B = 62 mm. Parametry te są przydatne podczas porównywania nowej końcówki z elementem zdemontowanym z maszyny oraz przy sprawdzaniu dostępnej przestrzeni montażowej.

Dlaczego końcówka 90°?

Kąt 90° umożliwia zmianę kierunku przewodu bez używania dodatkowego kolanka gwintowanego. Rozwiązanie jest praktyczne przy pompach, rozdzielaczach, siłownikach i blokach hydraulicznych, gdzie prosta końcówka mogłaby powodować kolizję z konstrukcją maszyny albo wymuszać zbyt ciasne zagięcie węża.

Zakucie do przewodu 2SN DN20

Produkt jest przeznaczony do wykonania przewodu z wężem hydraulicznym 2SN DN20. Parametry zaciskania powinny być dobrane do konkretnego węża oraz elementów wchodzących w skład zakucia.

Nie należy przenosić ustawień zakuwarki z węża 1SN, 2SC, 4SP lub innej konstrukcji tylko dlatego, że posiada ten sam nominalny rozmiar DN20. Różna budowa i średnica zewnętrzna przewodu mogą wymagać innych parametrów zacisku.

Ustawienie kolanka przed zakuwaniem

Przed ostatecznym zaciśnięciem należy ustalić kierunek ustawienia końcówki 90°. Jest to szczególnie ważne przy przewodach zakończonych dwoma kolankami, ponieważ ich wzajemny kąt musi odpowiadać rzeczywistemu położeniu przyłączy w maszynie.

Błędne ustawienie może powodować skręcenie przewodu, naprężenia przy zakuciu oraz niewłaściwe prowadzenie węża po montażu.

Najczęstsze błędy przy doborze

Najczęstszym błędem jest pomylenie wariantu DN20 3/4" z DN20 1". Należy również potwierdzić standard BSP, stożek 60°, wykonanie 90° oraz oznaczenie Z.

Nie należy również zastępować wariantu Z inną końcówką o podobnych wymiarach bez sprawdzenia zgodności całego zakucia z przewodem 2SN.

Końcówki DKR 90° i przewody na wymiar

Pozostałe warianty można znaleźć w kategorii końcówki DKR 90° C12 z gwintem BSP.

HYDRON wykonuje również zakute węże hydrauliczne na wymiar z doborem końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Do jakiego węża przeznaczone jest zakucie?

Produkt jest przeznaczony do węża hydraulicznego 2SN w rozmiarze DN20.

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 3/4" BSP.

Jak uszczelniane jest połączenie DKR?

Połączenie wykorzystuje powierzchnię uszczelniającą na stożku 60°.

Jakie są wymiary wariantu DN20 3/4"?

Dla C12 DN20 3/4" tabela HYDRON podaje D = 15 mm, E = 70 mm oraz B = 62 mm.

Czym różni się DN20 3/4" od DN20 1"?

Oba warianty są przeznaczone do strony przewodowej DN20, ale posiadają inne gwinty przyłączeniowe: G 3/4" BSP albo G 1" BSP. Należy dobrać wersję zgodną z przyłączem maszyny.
