Zakucie DKR 90° C12 25 1" /2SN

Przejdź do sekcji Opinie

55,78 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Zakucie DKR 90° C12 DN25 1" BSP do węża 2SN

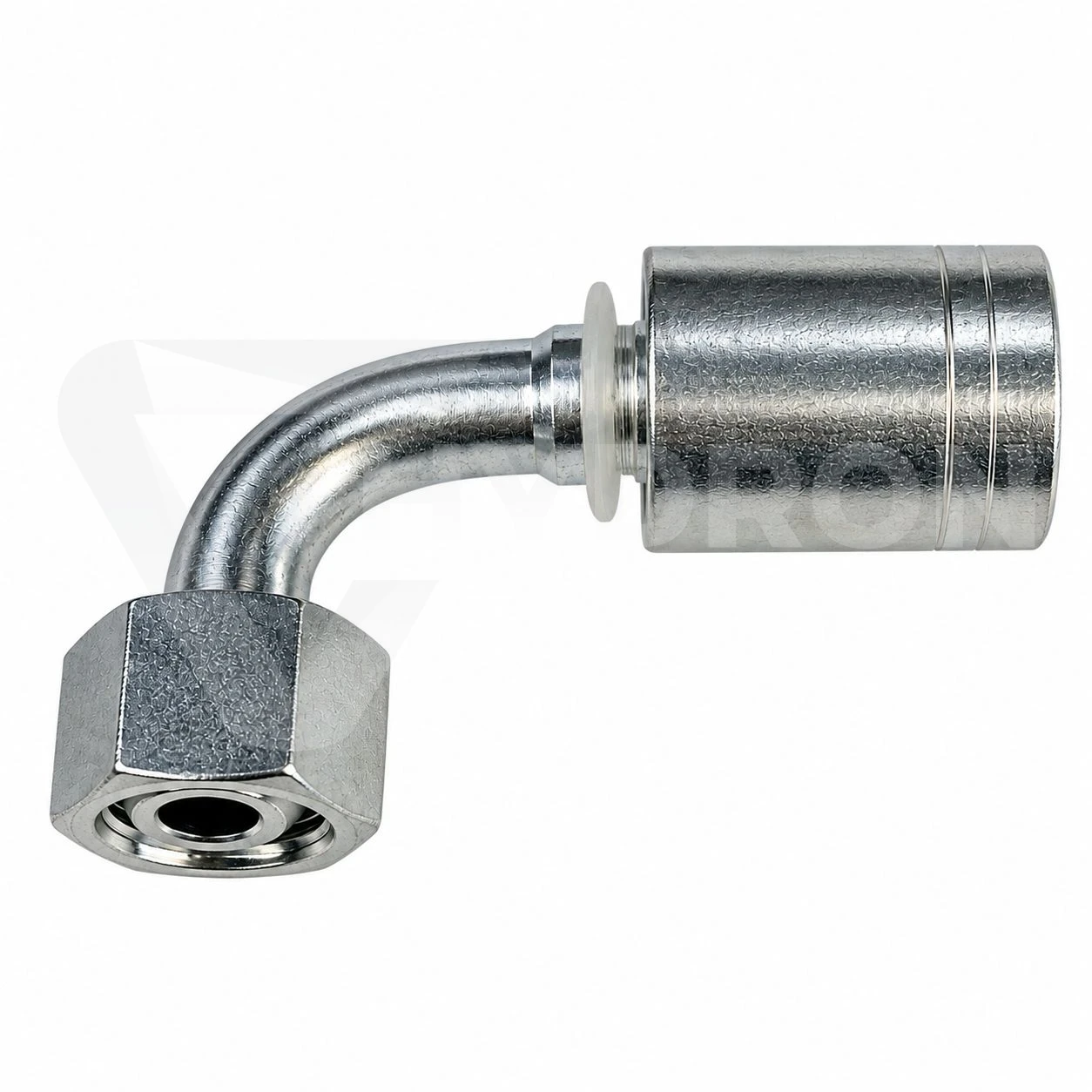

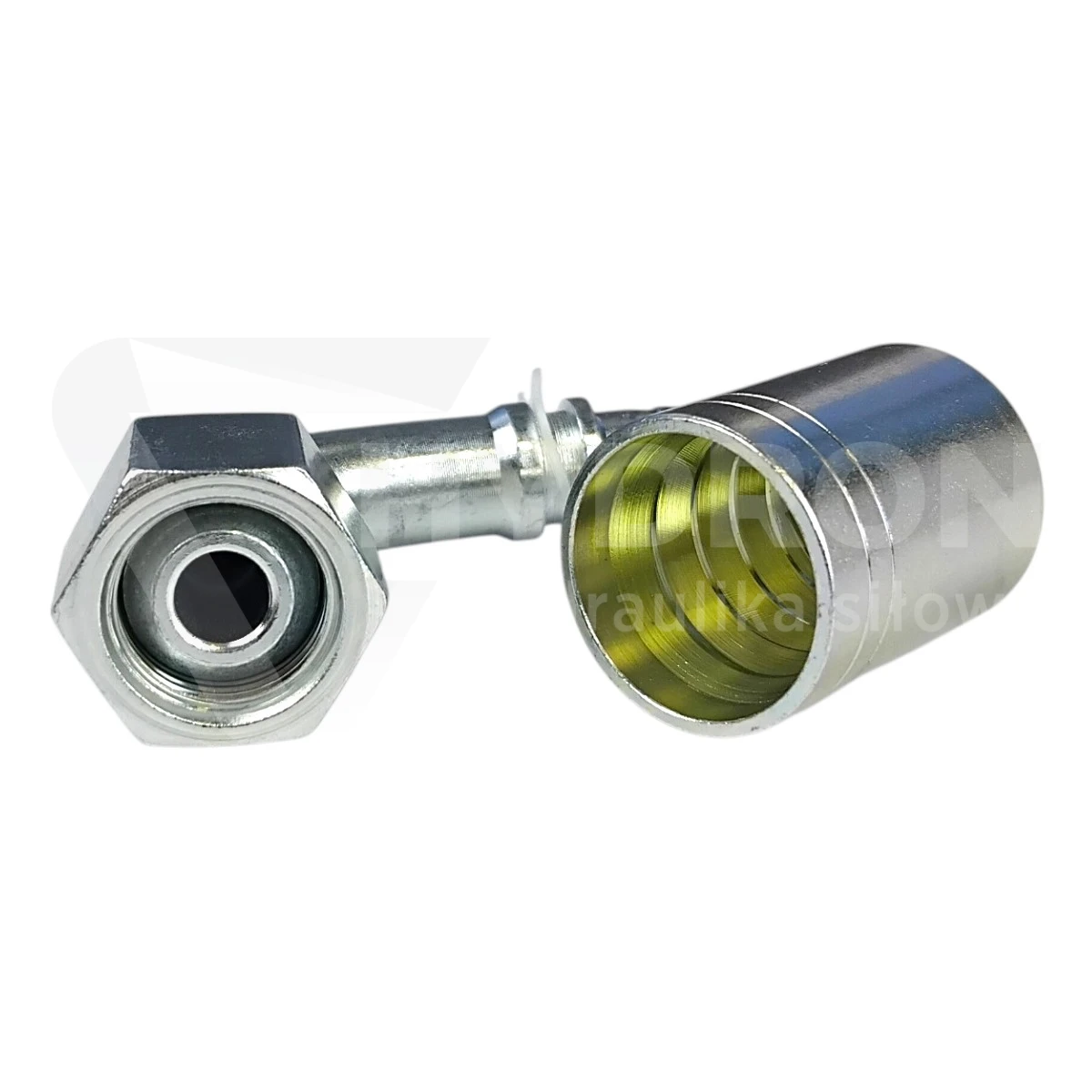

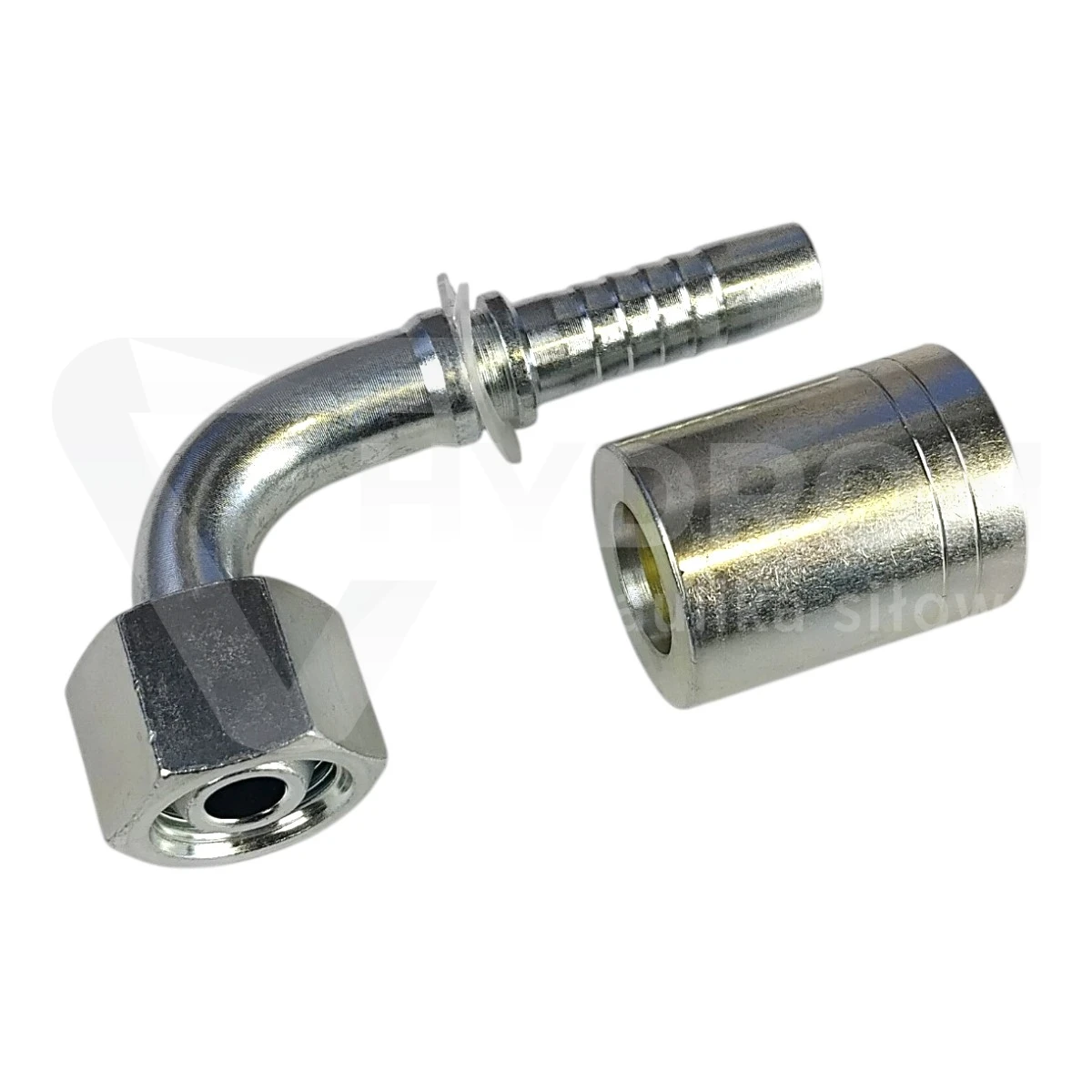

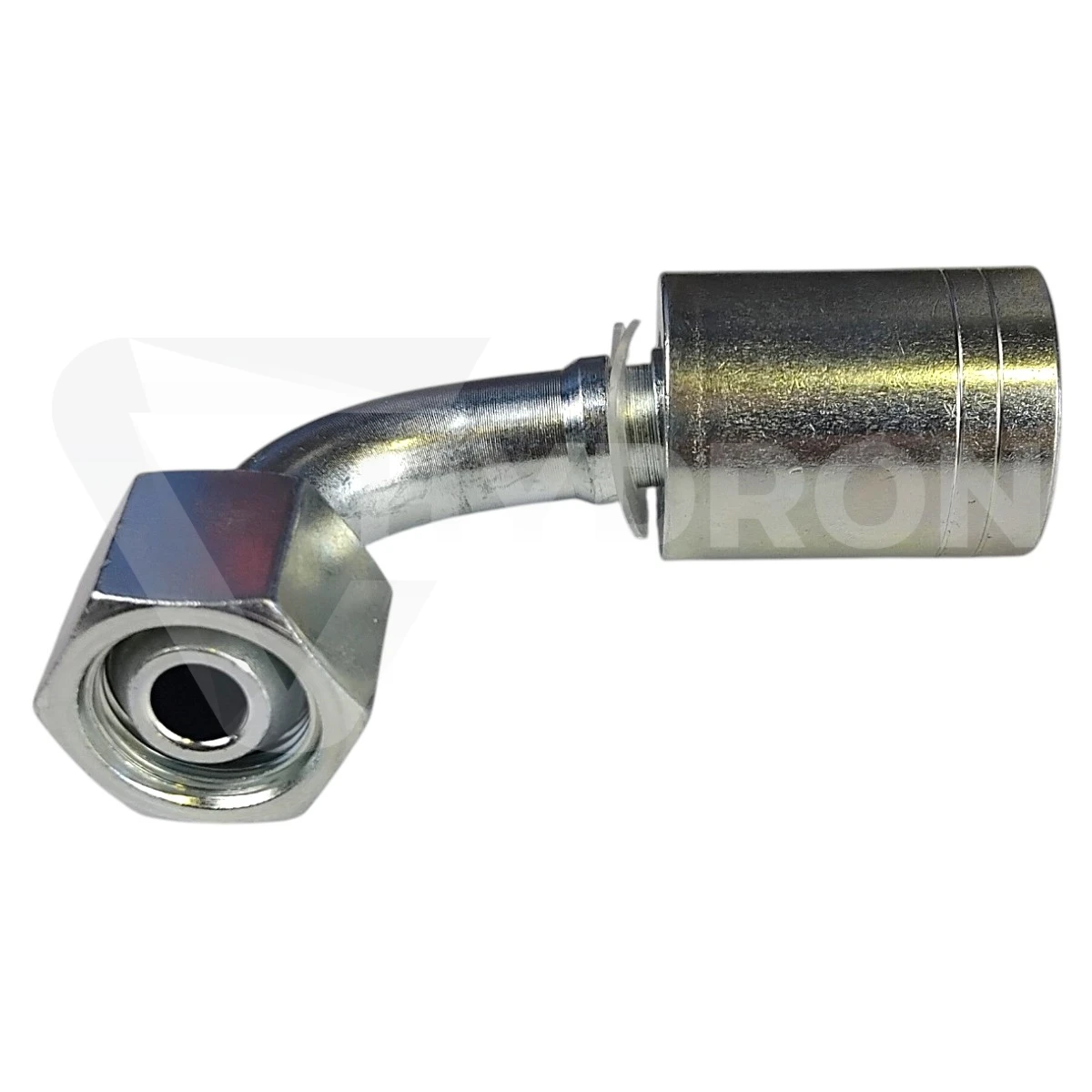

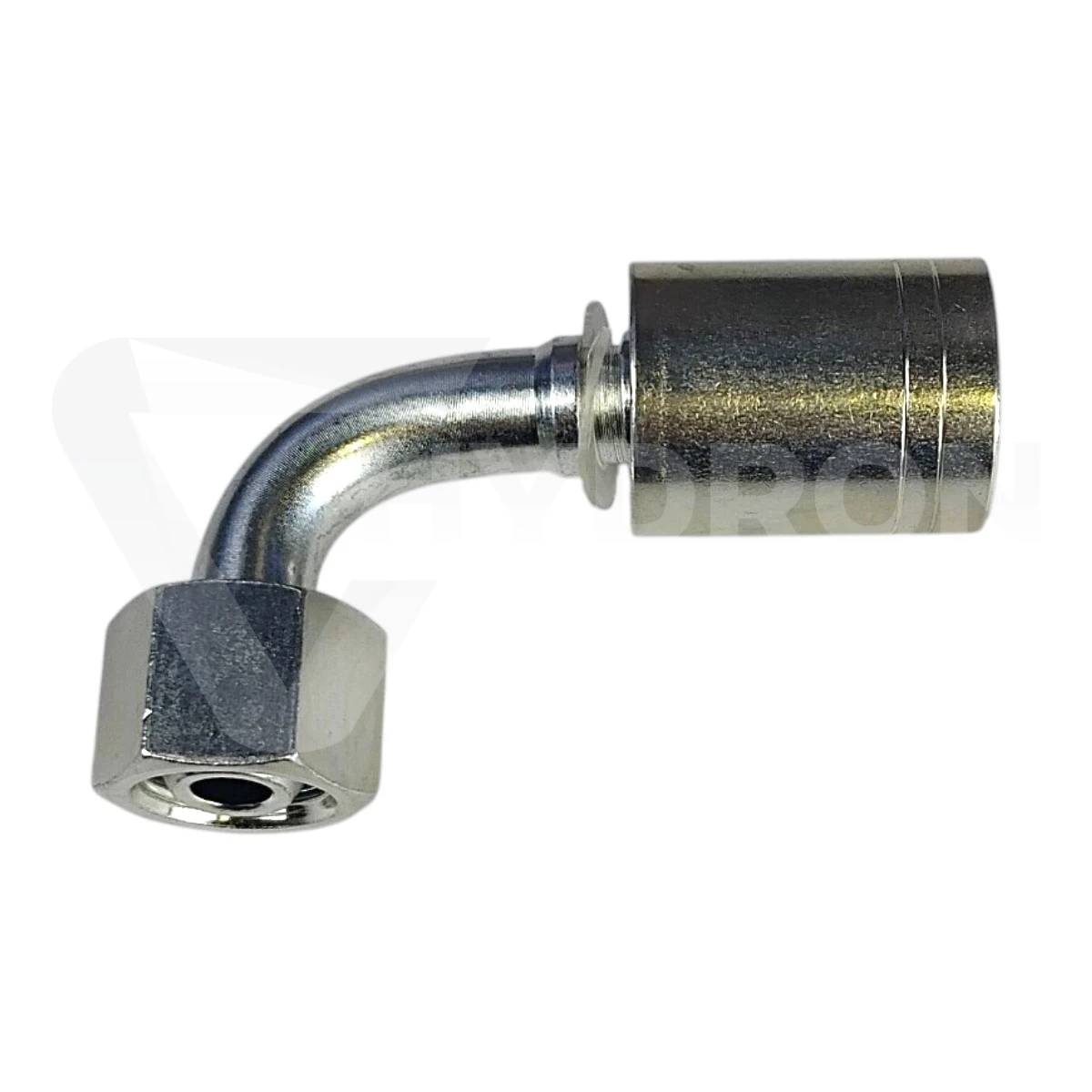

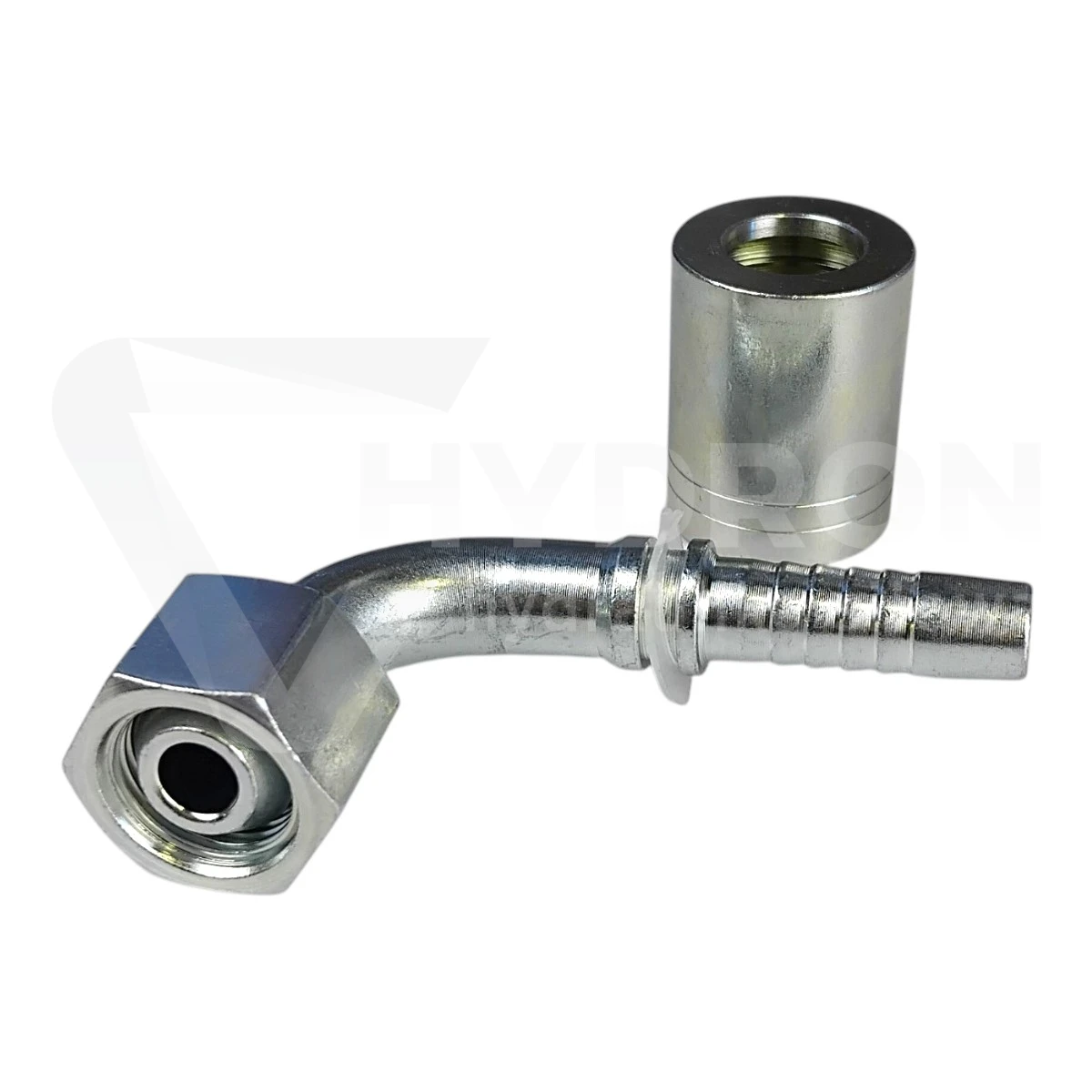

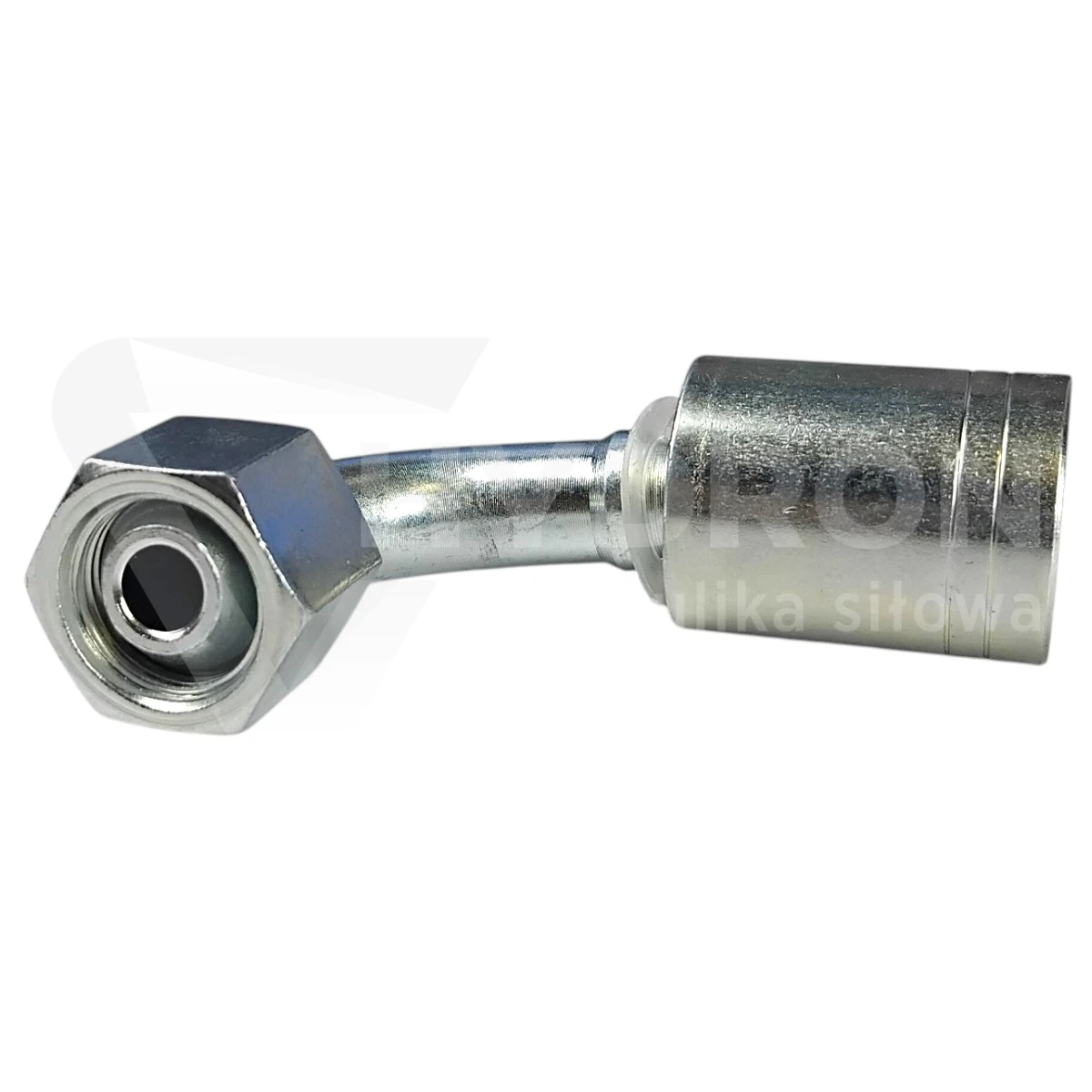

Zakucie DKR 90° C12 DN25 1" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania zakutych przewodów z wężem hydraulicznym DN25. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 1" BSP oraz uszczelnienie na stożku 60°. Konstrukcja kolankowa 90° umożliwia zmianę kierunku prowadzenia przewodu bez konieczności stosowania dodatkowego kolanka w instalacji. Wariant oznaczony jako 2SN jest przeznaczony do wykonywania przewodów z odpowiednio dobranym wężem i tuleją zaciskową.

Parametry techniczne zakucia DKR 90° C12

typ: końcówka hydrauliczna do zakuwania,
oznaczenie: C12,
rodzaj końcówki: DKR 90°,
kąt: 90°,
średnica nominalna węża: DN25,
rozmiar nominalny węża: 1",
gwint: G 1" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
przeznaczenie: wąż hydrauliczny 2SN,
wymiar D: 20 mm,
wymiar E: 78 mm,
wymiar B: 75 mm,
materiał rodziny końcówek: stal automatowa,
zabezpieczenie powierzchni: ocynk,
sposób montażu: zaciskanie na wężu hydraulicznym.

Co oznacza DKR 90° C12?

DKR oznacza końcówkę z obrotową nakrętką i gwintem wewnętrznym BSP, w której połączenie uszczelniane jest na stożku 60°. Oznaczenie C12 stosowane jest dla wykonania kątowego 90°.

Końcówka współpracuje z odpowiednim przyłączem z gwintem zewnętrznym BSP i powierzchnią uszczelniającą dopasowaną do stożka 60°. Dzięki obrotowej nakrętce podczas montażu nie trzeba obracać całym przewodem hydraulicznym.

DN25 i gwint 1" BSP

W tym wariancie strona przewodowa jest przeznaczona do węża DN25, natomiast strona przyłączeniowa posiada gwint wewnętrzny G 1" BSP. W tabeli HYDRON wariant C12 25 1" występuje jako podstawowe wykonanie dla przewodu DN25.

Przy doborze należy zweryfikować oba parametry. Sama informacja o wężu DN25 nie określa jeszcze rozmiaru gwintu końcówki, ponieważ dla tej samej średnicy przewodu mogą występować różne warianty przyłączeniowe.

Dlaczego końcówka 90°?

Konstrukcja kątowa pozwala skierować przewód pod kątem prostym bez stosowania dodatkowego adaptera kolankowego. Jest to szczególnie przydatne przy rozdzielaczach, pompach, siłownikach i blokach hydraulicznych, gdzie przestrzeń do wyprowadzenia przewodu jest ograniczona.

Zastosowanie właściwej końcówki 90° może również pomóc uniknąć wymuszania ostrego zagięcia węża bezpośrednio za zakuciem. Ma to znaczenie dla prawidłowego prowadzenia i trwałości przewodu.

Stożek 60° ważny element doboru

Końcówki DKR BSP wykorzystują uszczelnienie na stożku 60°. Dlatego przy doborze elementu współpracującego nie wystarczy sprawdzić wyłącznie rozmiaru gwintu 1". Należy również potwierdzić odpowiednią geometrię powierzchni uszczelniającej.

Zastosowanie elementu z innym standardem uszczelnienia może powodować problemy ze szczelnością, nawet jeśli gwinty można ze sobą mechanicznie połączyć.

Wymiary C12 25 1"

Dla wariantu C12 25 1" tabela HYDRON podaje wymiar D równy 20 mm, E równy 78 mm oraz B równy 75 mm. Wymiary te mogą być pomocne przy porównywaniu końcówki z dotychczas zamontowanym elementem oraz podczas planowania przebiegu przewodu w ograniczonej przestrzeni.

Dobór tulei i wykonanie zakucia

Końcówka powinna być zaciskana z tuleją odpowiednią do konkretnego węża DN25 2SN. Nie należy dobierać tulei ani średnicy zacisku wyłącznie na podstawie nominalnego rozmiaru przewodu.

Różni producenci węży mogą stosować odmienne średnice zewnętrzne i konstrukcje warstw wzmacniających. Parametry zakuwania powinny być dobrane do konkretnego zestawu: wąż, tuleja i końcówka.

Ustawienie końcówki przed zakuciem

Przy wykonywaniu przewodu z końcówkami kątowymi bardzo ważne jest prawidłowe ustawienie ich wzajemnego położenia przed ostatecznym zaciśnięciem. Po zakuciu zmiana orientacji końcówki względem przewodu może być niemożliwa.

Jeżeli po obu stronach przewodu znajdują się kolanka, przed zakuwaniem należy dokładnie określić wymagany kąt ich wzajemnego ustawienia.

Najczęstsze błędy przy doborze

Pierwszym częstym błędem jest pomylenie gwintu 1" BSP z innym standardem calowym. Drugim jest dobór końcówki jedynie według DN25 bez sprawdzenia gwintu. Trzecim jest pominięcie rodzaju uszczelnienia na stożku 60°.

Przy końcówkach 90° trzeba dodatkowo sprawdzić wymiary kolanka i dostępną przestrzeń montażową, aby po wykonaniu przewód nie kolidował z korpusem maszyny lub innymi elementami instalacji.

Końcówki DKR 90° do przewodów hydraulicznych

Pozostałe rozmiary znajdziesz w kategorii końcówki DKR 90° C12 z gwintem BSP. Dostępne są warianty dla różnych średnic węży i rozmiarów gwintów.

Jeżeli potrzebujesz kompletnego przewodu gotowego do montażu, HYDRON wykonuje również zakute węże hydrauliczne na wymiar z odpowiednio dobranymi końcówkami.

Najczęstsze pytania

Do jakiego węża przeznaczone jest zakucie?

Ten wariant jest przeznaczony do węża hydraulicznego DN25 w wykonaniu 2SN.

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1" BSP.

Jak uszczelniane jest połączenie?

Połączenie DKR wykorzystuje powierzchnię uszczelniającą na stożku 60°.

Co oznacza symbol C12?

C12 oznacza wykonanie końcówki DKR pod kątem 90°.

Czy końcówkę można zastosować zamiast dodatkowego kolanka?

W wielu instalacjach końcówka DKR 90° pozwala skierować przewód pod kątem prostym bez stosowania dodatkowego adaptera kolankowego, pod warunkiem zgodności wszystkich parametrów przyłącza.
