Zakucie DKR 90° C12 32 1.1/2" / SN

Przejdź do sekcji Opinie

109,93 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zaciskanie na wężach hydraulicznych
Pasuje do węży 2sn

Opis

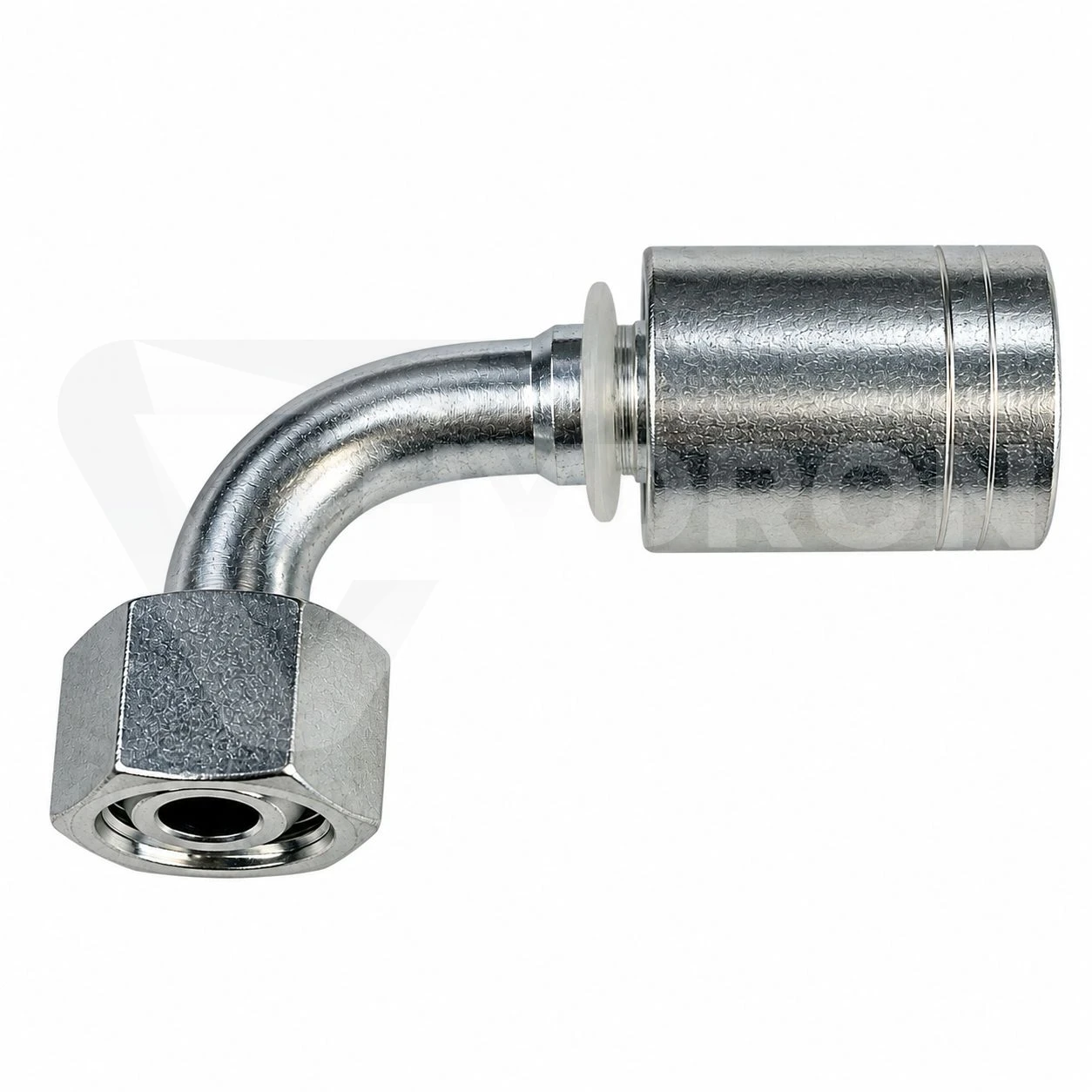

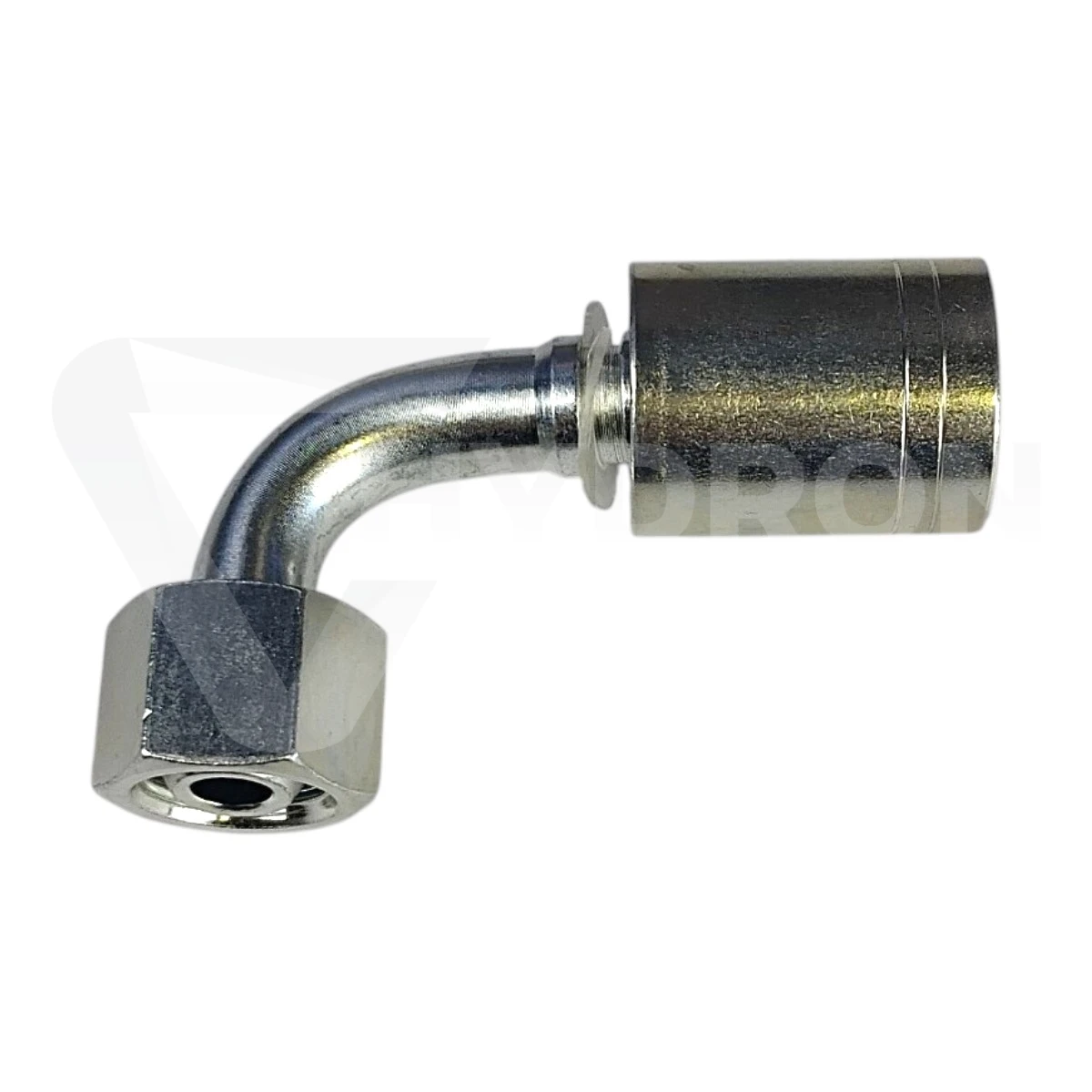

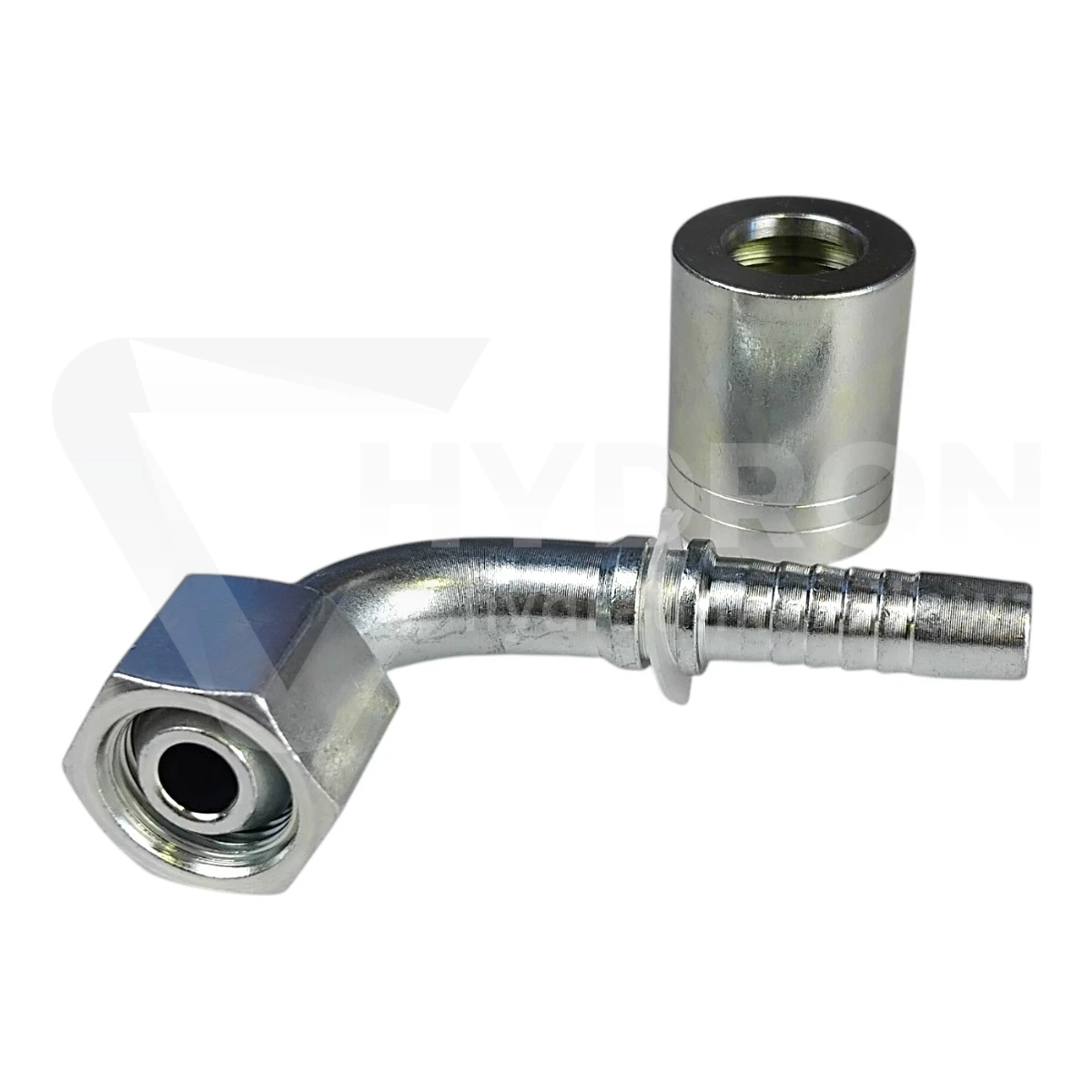

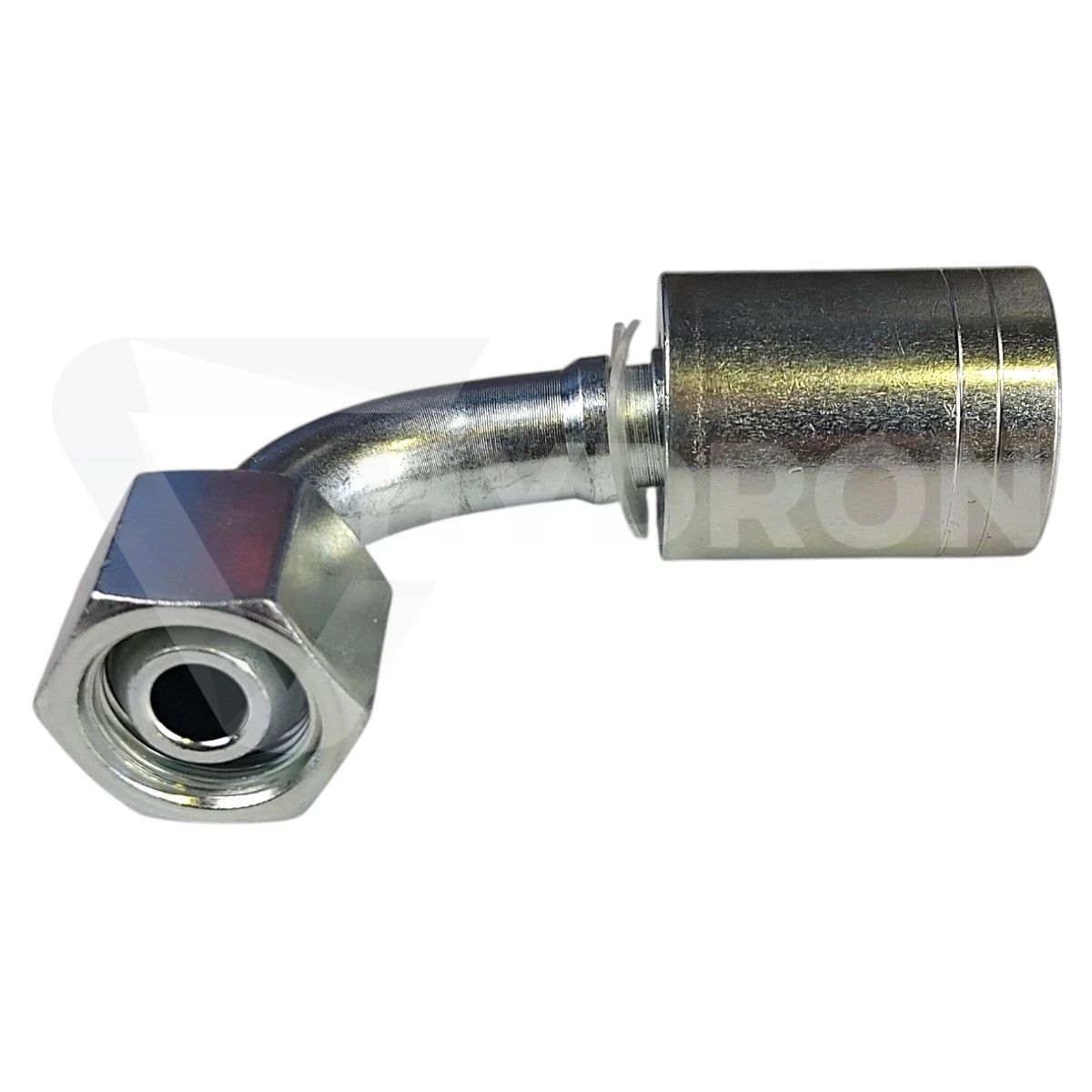

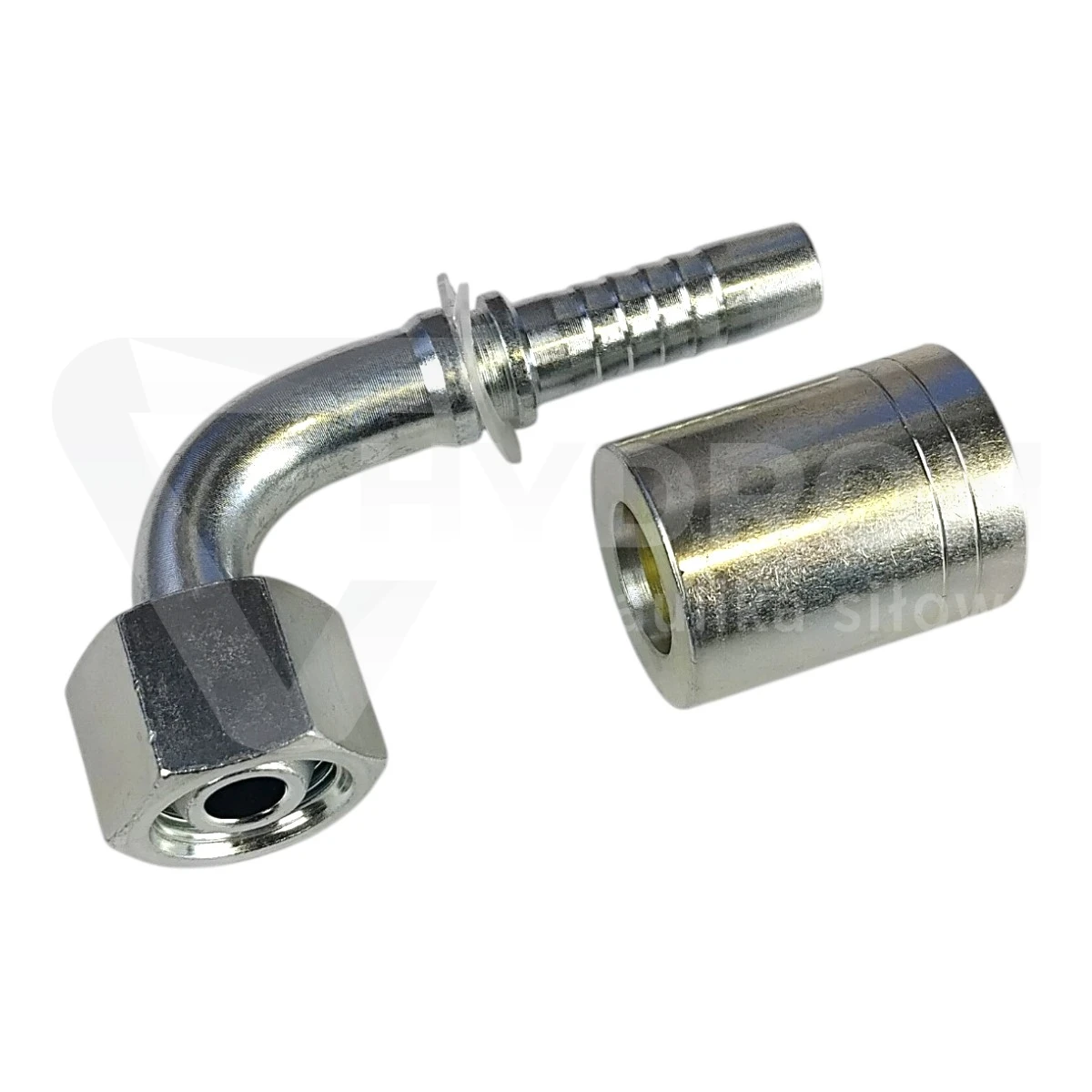

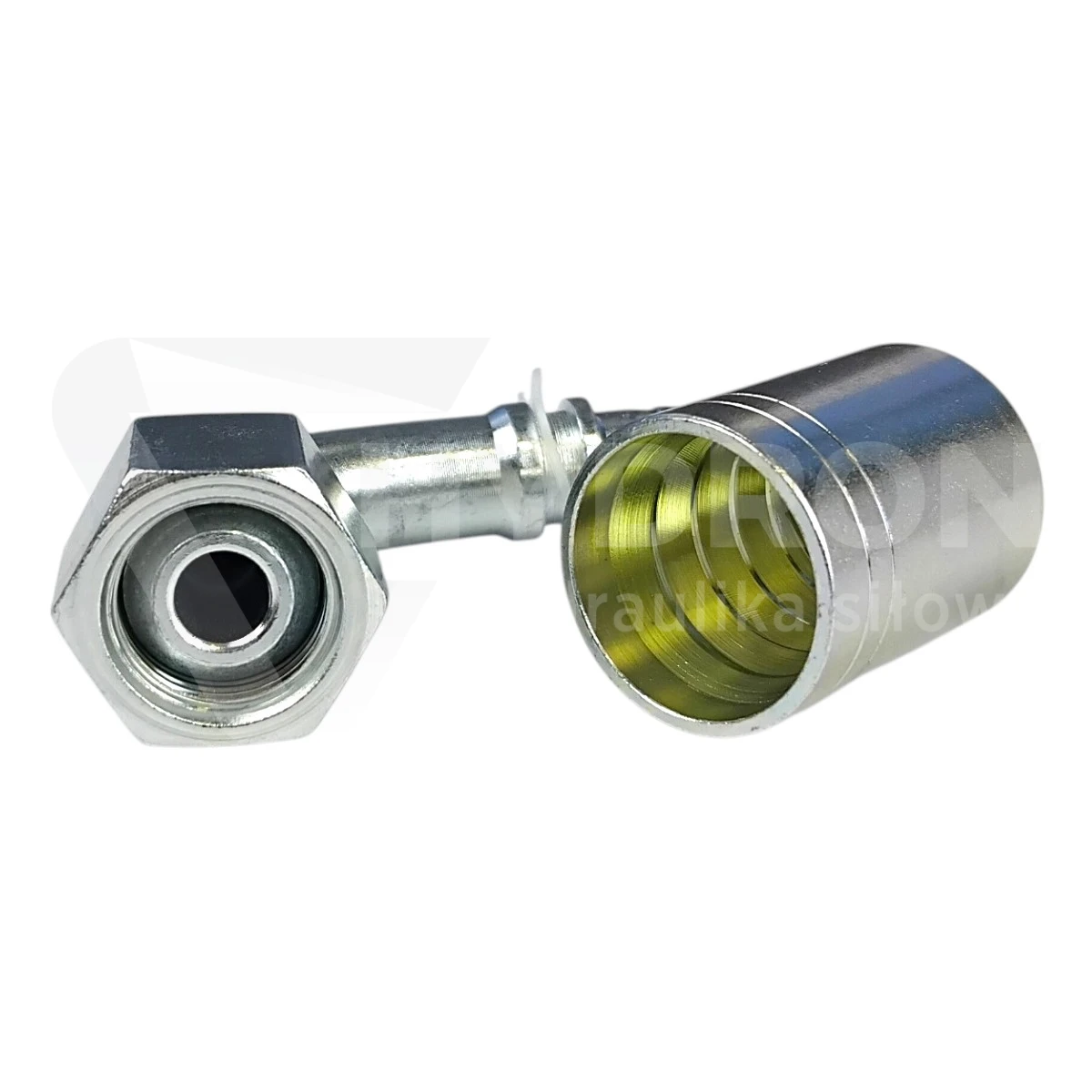

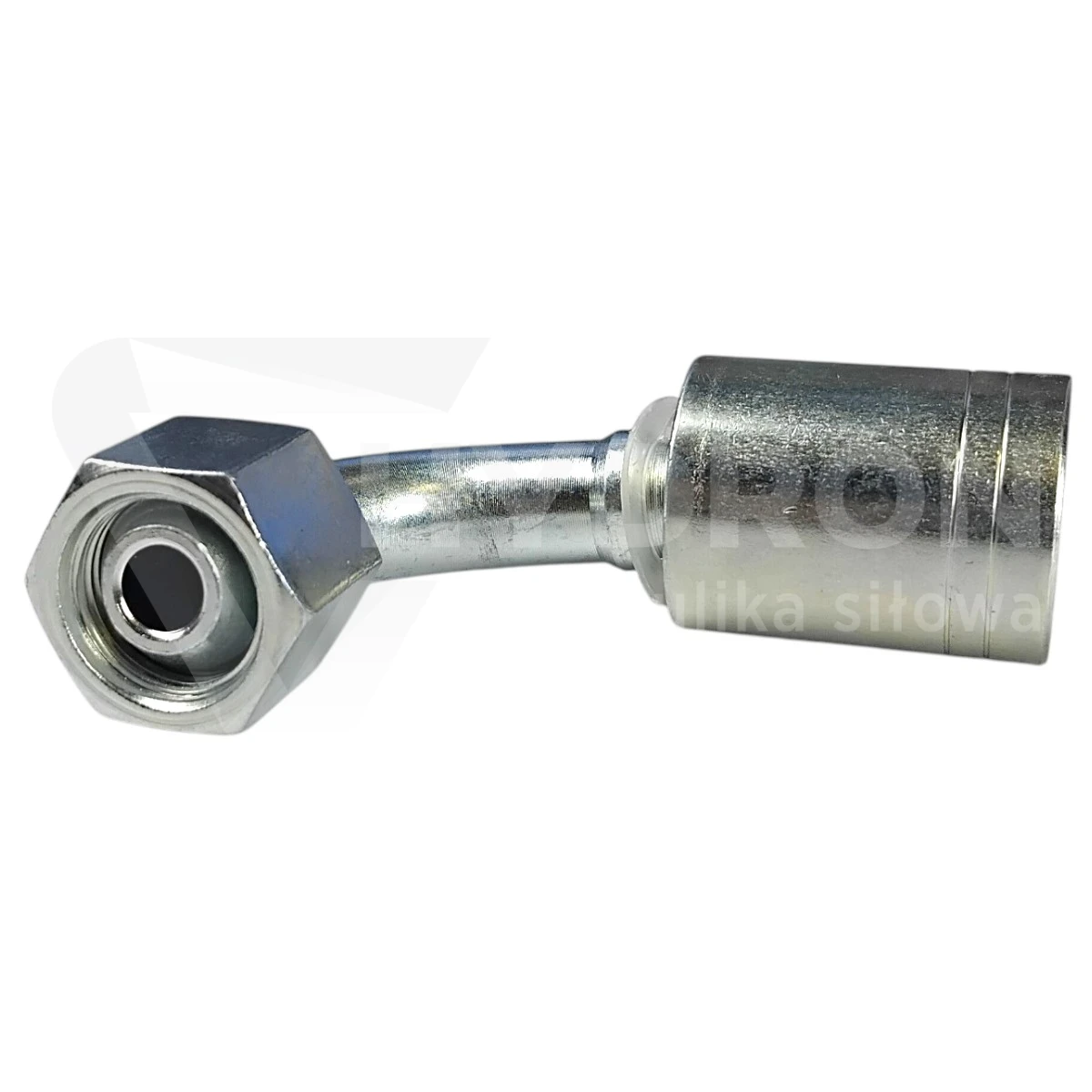

Zakucie DKR 90° C12 DN32 1 1/2" BSP SN

Zakucie DKR 90° C12 DN32 1 1/2" BSP SN to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów w rozmiarze DN32. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1 1/2" BSP oraz uszczelnienie na stożku 60°. Konstrukcja pod kątem 90° umożliwia zmianę kierunku prowadzenia przewodu bez stosowania dodatkowego kolanka i ułatwia montaż w układach hydraulicznych o ograniczonej przestrzeni.

Parametry techniczne zakucia DKR 90° C12

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN32,
gwint przyłączeniowy: G 1 1/2" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
oznaczenie wariantu: SN,
wymiar D: 26 mm,
wymiar E: 84 mm,
wymiar B: 94 mm,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR 90° z gwintem 1 1/2" BSP

Końcówka DKR posiada obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wariancie zastosowano gwint G 1 1/2", który współpracuje z odpowiednim przyłączem zewnętrznym oraz powierzchnią uszczelniającą zgodną ze stożkiem 60°.

Obrotowa nakrętka pozwala wykonać połączenie bez obracania całym przewodem. Ma to duże znaczenie przy długich i cięższych przewodach DN32, gdzie skręcanie węża podczas montażu mogłoby powodować dodatkowe naprężenia.

DN32 i 1 1/2" BSP – dwa różne parametry

DN32 określa stronę przewodową zakucia, natomiast 1 1/2" BSP odnosi się do gwintu po stronie przyłączeniowej. Przy doborze należy sprawdzić oba parametry niezależnie.

Jest to szczególnie ważne w rodzinie C12, ponieważ dla DN32 występują warianty z gwintem G 1 1/4" BSP oraz G 1 1/2" BSP. Samo oznaczenie DN32 nie wystarcza więc do poprawnego wyboru końcówki.

Stożek 60° – kluczowy dla szczelności

Połączenie DKR wykorzystuje uszczelnienie na stożku 60°. Gwint odpowiada za skręcenie elementów, natomiast właściwa szczelność powstaje na współpracujących powierzchniach stożkowych.

Dlatego przy doborze elementu współpracującego należy potwierdzić nie tylko rozmiar gwintu 1 1/2" BSP, ale również odpowiedni typ gniazda uszczelniającego.

Wymiary C12 DN32 1 1/2"

Dla wariantu C12 DN32 z gwintem G 1 1/2" BSP tabela HYDRON podaje D = 26 mm, E = 84 mm oraz B = 94 mm. Wymiary te są istotne podczas identyfikacji końcówki i planowania miejsca montażu.

Dla porównania drugi wariant DN32 z gwintem G 1 1/4" BSP ma wymiar E równy 92 mm. Dzięki temu oba wykonania można rozróżnić nie tylko po gwincie, ale także po geometrii kolanka.

Dlaczego końcówka 90°?

Wykonanie kątowe pozwala skierować przewód bezpośrednio w bok lub w dół od portu hydraulicznego. Jest to przydatne przy pompach, rozdzielaczach, siłownikach i blokach hydraulicznych, gdzie zastosowanie prostej końcówki mogłoby wymuszać zbyt ciasne zagięcie węża.

Końcówka 90° może również ograniczyć potrzebę stosowania dodatkowego kolanka gwintowanego, upraszczając instalację.

Na co zwrócić uwagę przy zakuwaniu DN32?

Przy przewodach DN32 szczególnie ważne jest prawidłowe dopasowanie tulei, końcówki oraz parametrów zaciskania. Nie należy dobierać średnicy zakucia wyłącznie na podstawie nominalnego DN.

Różne konstrukcje przewodów mogą mieć inne średnice zewnętrzne oraz inne wymagania technologiczne. Zakucie powinno być wykonywane zgodnie z danymi właściwymi dla konkretnego zestawu wąż–tuleja–końcówka.

Ustawienie końcówki przed zakuciem

Przed ostatecznym zaciskaniem należy ustalić właściwą orientację końcówki 90°. Jeśli na drugim końcu przewodu znajduje się również kolanko, wzajemny kąt ustawienia obu końcówek musi odpowiadać rzeczywistemu przebiegowi instalacji.

Błędne ustawienie może prowadzić do skręcenia przewodu, naprężeń przy zakuciu lub kolizji z konstrukcją maszyny.

Najczęstsze błędy przy doborze

Najczęstszy błąd to pomylenie wariantu DN32 1 1/2" BSP z DN32 1 1/4" BSP. Należy również sprawdzić stożek 60° oraz zachować oznaczenie wariantu SN zgodne z kartą produktu.

Nie należy też zakładać, że skrót SN oznacza konkretnie 1SN albo 2SN, jeżeli nie potwierdza tego karta dokładnego SKU.

Końcówki DKR 90° w HYDRON

Pozostałe warianty dostępne są w kategorii końcówki DKR 90° C12 z gwintem BSP.

HYDRON wykonuje również zakute węże hydrauliczne na wymiar z odpowiednio dobranymi końcówkami i konfiguracją przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1 1/2" BSP.

Jak uszczelniane jest połączenie?

Połączenie DKR wykorzystuje powierzchnię uszczelniającą na stożku 60°.

Jakie są wymiary wariantu DN32 1 1/2"?

Tabela HYDRON podaje D = 26 mm, E = 84 mm oraz B = 94 mm.

Czy DN32 występuje także z gwintem 1 1/4" BSP?

Tak. W rodzinie C12 występuje również wariant DN32 z gwintem G 1 1/4" BSP, dlatego rozmiar gwintu należy sprawdzić osobno.

Co oznacza SN w nazwie produktu?

SN jest oznaczeniem wariantu występującym w nazwie tego produktu. Dostępna tabela rodziny C12 nie definiuje jego rozwinięcia dla SKU 11519, dlatego nie należy automatycznie interpretować go jako 1SN lub 2SN.
