Zakucie DKR-FL 90° C52 13 1/2" /2SN

Przejdź do sekcji Opinie

17,02 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

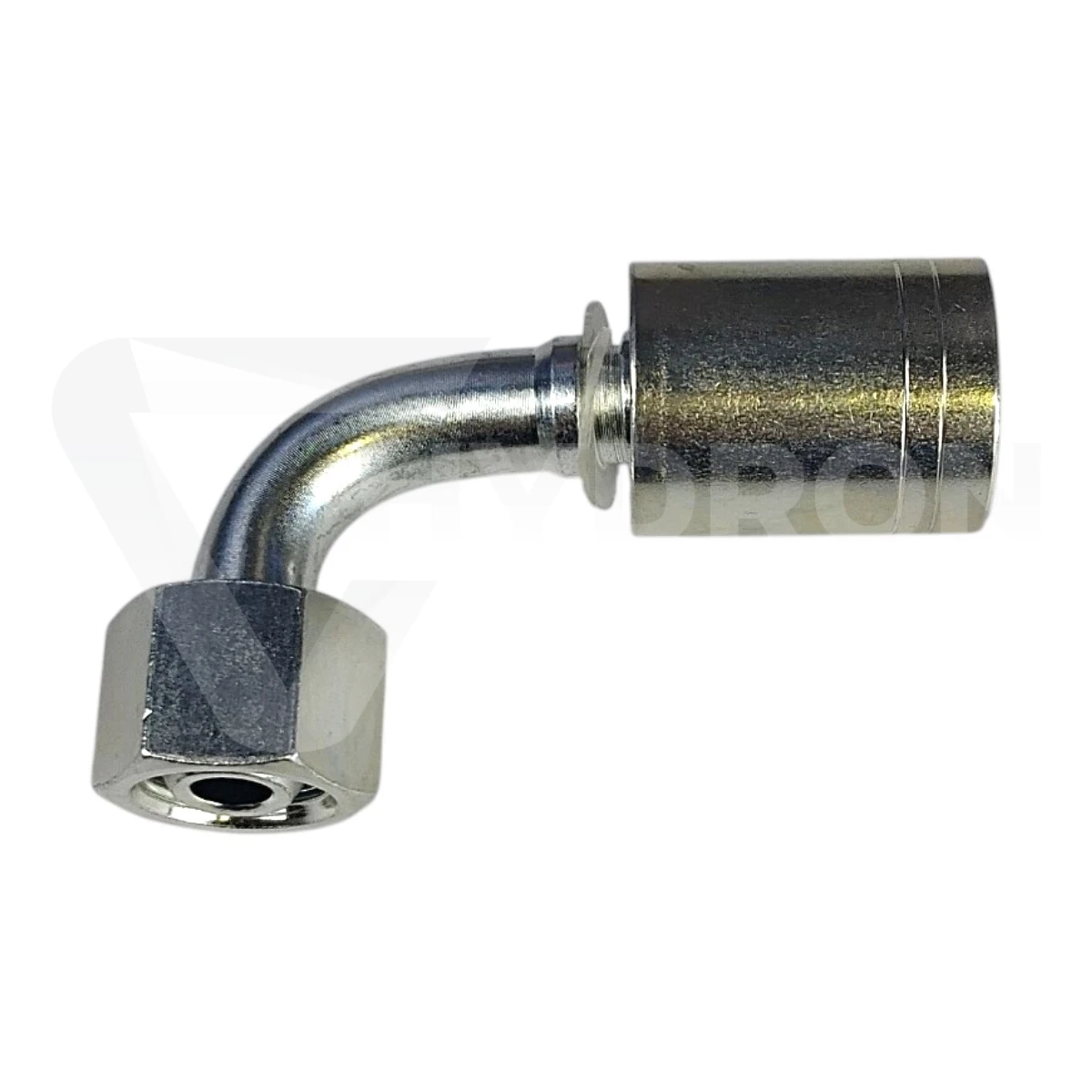

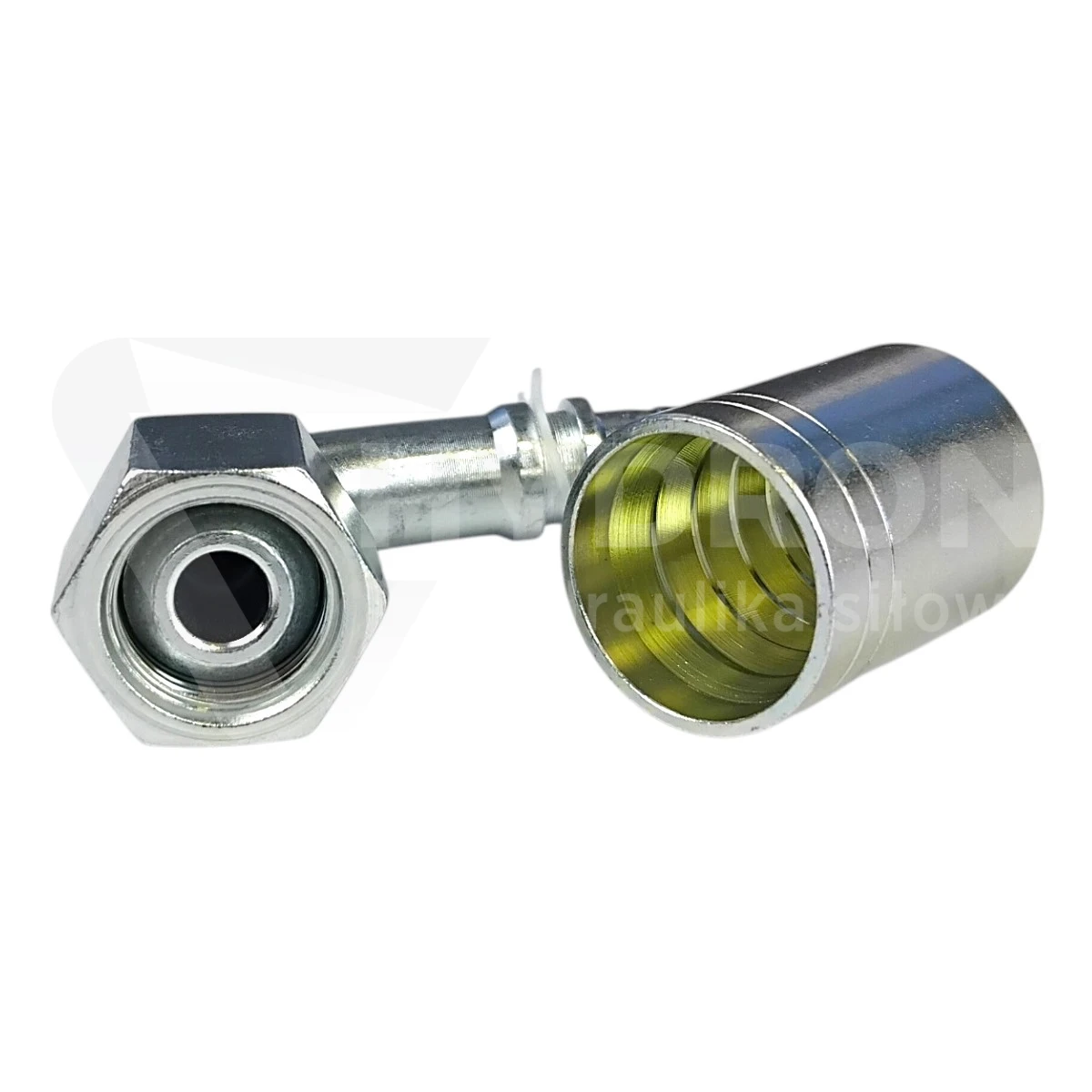

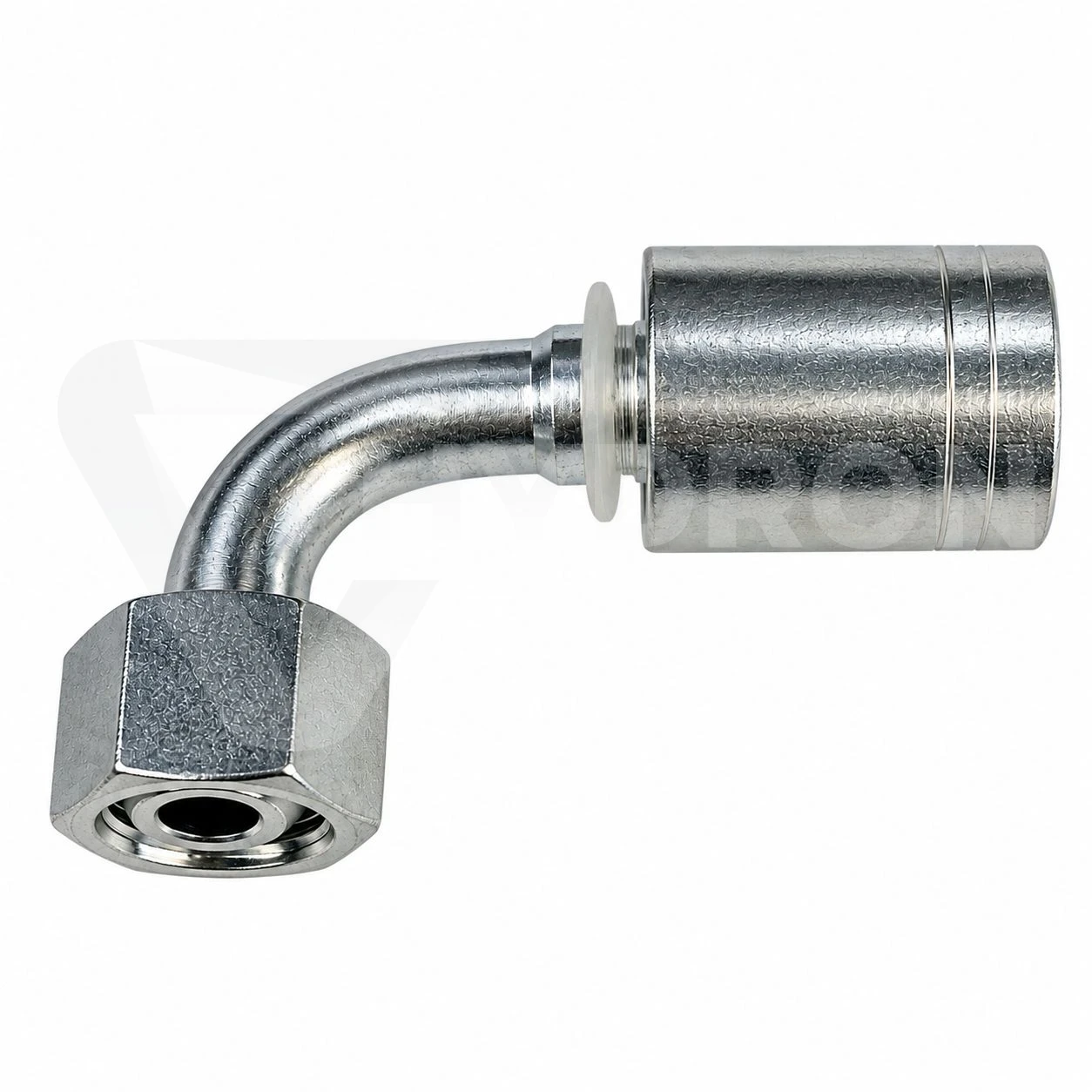

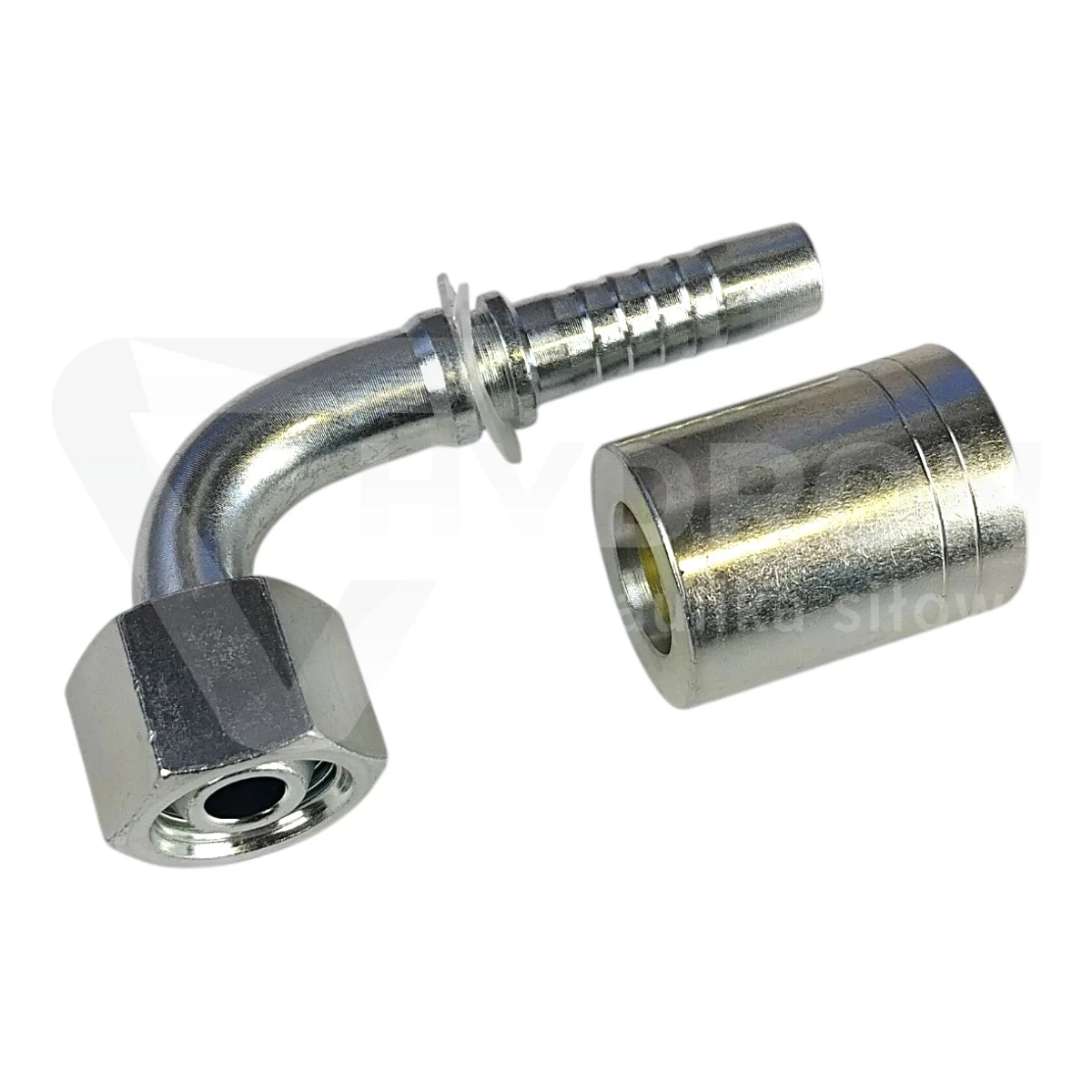

Zakucie DKR-FL 90° C52 DN13 1/2" BSP do węża 2SN

Zakucie DKR-FL 90° C52 DN13 1/2" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN13. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP oraz płaskie uszczelnienie czołowe typu Flat Seal. W odróżnieniu od standardowej końcówki DKR nie wykorzystuje stożka 60°. Konstrukcja 90° ułatwia prowadzenie przewodu w ograniczonej przestrzeni i pozwala zmienić kierunek bez stosowania dodatkowego kolanka.

Parametry techniczne zakucia DKR-FL 90°

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR-FL 90°,
oznaczenie grupy: C52,
kąt: 90°,
rozmiar przewodu: DN13,
gwint przyłączeniowy: G 1/2" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: płaskie czołowe Flat Seal,
stożek 60°: nie występuje,
przeznaczenie: wąż hydrauliczny 2SN,
materiał: stal,
zabezpieczenie powierzchni: ocynk,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR-FL – czym różni się od zwykłego DKR?

Najważniejszą różnicą jest sposób uszczelnienia. Standardowa końcówka DKR z gwintem BSP wykorzystuje współpracujące powierzchnie ze stożkiem 60°. W DKR-FL zastosowano natomiast płaskie czoło, które tworzy połączenie typu Flat Seal.

Z tego powodu końcówki DKR i DKR-FL nie powinny być traktowane jako bezpośrednie zamienniki wyłącznie dlatego, że posiadają taki sam rozmiar gwintu BSP. Przy wymianie przewodu należy sprawdzić również geometrię gniazda elementu współpracującego.

Gwint wewnętrzny 1/2" BSP

Po stronie przyłączeniowej zastosowano gwint wewnętrzny G 1/2" BSP. Obrotowa nakrętka ułatwia montaż gotowego przewodu, ponieważ podczas dokręcania nie trzeba obracać całym wężem hydraulicznym.

Przed zakupem należy potwierdzić zarówno rozmiar 1/2" BSP, jak i wymagane uszczelnienie płaskie. Sam zgodny gwint nie oznacza jeszcze pełnej kompatybilności przyłącza.

Płaskie uszczelnienie czołowe Flat Seal

Końcówka C52 posiada płaskie czoło uszczelniające. Tego typu konstrukcja wymaga elementu współpracującego przystosowanego do uszczelnienia płaskiego. Nie występuje tutaj typowe dla zwykłego DKR gniazdo ze stożkiem 60°.

Jest to szczególnie ważne podczas identyfikacji starego przewodu. Dwie końcówki 1/2" BSP mogą wyglądać podobnie, ale różnić się sposobem uszczelnienia, a niewłaściwy dobór może skutkować brakiem szczelności połączenia.

Dlaczego wykonanie 90°?

Kątowa konstrukcja pozwala zmienić kierunek przewodu bezpośrednio przy porcie urządzenia. Jest to praktyczne w maszynach, w których wokół przyłącza znajduje się niewiele miejsca lub prosty przewód musiałby zostać zbyt mocno zagięty.

Końcówka 90° może również ograniczyć konieczność stosowania dodatkowego adaptera kolankowego, upraszczając układ hydrauliczny.

DN13 i 1/2" BSP – dwa parametry do sprawdzenia

DN13 odnosi się do strony przewodowej zakucia, natomiast 1/2" BSP określa gwint po stronie przyłączeniowej. Podczas doboru należy sprawdzić oba parametry niezależnie.

Nie należy zakładać, że każdy przewód DN13 będzie zawsze zakończony gwintem 1/2". W rodzinie DKR-FL dostępne są różne kombinacje średnic węży i przyłączy BSP.

Zakucie do węża hydraulicznego 2SN

Ten wariant jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN. Tuleję zaciskową oraz średnicę zakucia należy dobrać do konkretnego modelu i producenta węża.

Nie należy przenosić parametrów zakuwania z węży 1SN, 1SC, 2SC lub innych konstrukcji wyłącznie na podstawie tego samego nominalnego DN.

Gdzie spotyka się końcówki DKR-FL?

HYDRON wskazuje, że przyłącza z płaskim uszczelnieniem DKR-FL spotykane są między innymi w niektórych maszynach produkcji azjatyckiej oraz urządzeniach wykorzystujących nietypowe wykonania przyłączy BSP. Dlatego podczas dorabiania przewodu warto dokładnie porównać czoło starej końcówki.

Najczęstszy błąd – pomylenie DKR-FL z DKR

Najczęstszym błędem jest rozpoznanie końcówki wyłącznie jako 1/2" BSP i zamówienie standardowego DKR ze stożkiem 60°. W tym produkcie wymagane jest płaskie uszczelnienie czołowe DKR-FL.

Przed zakupem warto więc sprawdzić trzy elementy: DN13, gwint 1/2" BSP oraz płaską powierzchnię uszczelniającą.

Końcówki DKR-FL w HYDRON

Pozostałe warianty znajdziesz w kategorii końcówki DKR-FL 90° C52 z uszczelnieniem płaskim.

HYDRON wykonuje także zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP.

Jak uszczelniana jest końcówka DKR-FL?

Połączenie wykorzystuje płaskie uszczelnienie czołowe typu Flat Seal.

Czy DKR-FL posiada stożek 60°?

Nie. Właśnie brak stożka 60° i zastosowanie płaskiego czoła odróżniają DKR-FL od standardowej końcówki DKR.

Do jakiego węża przeznaczone jest to zakucie?

Wariant jest przeznaczony do węża hydraulicznego 2SN w rozmiarze DN13.

Czy zwykły DKR 1/2" BSP może zastąpić DKR-FL?

Nie należy zakładać takiej zamienności. Mimo zgodnego gwintu oba typy wykorzystują inny sposób uszczelnienia i wymagają odpowiedniego gniazda współpracującego.
