Zakucie K41 ORFS DN20 1.3/16” / 2ST4SP CATERPILLAR

Przejdź do sekcji Opinie

29,03 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.3/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

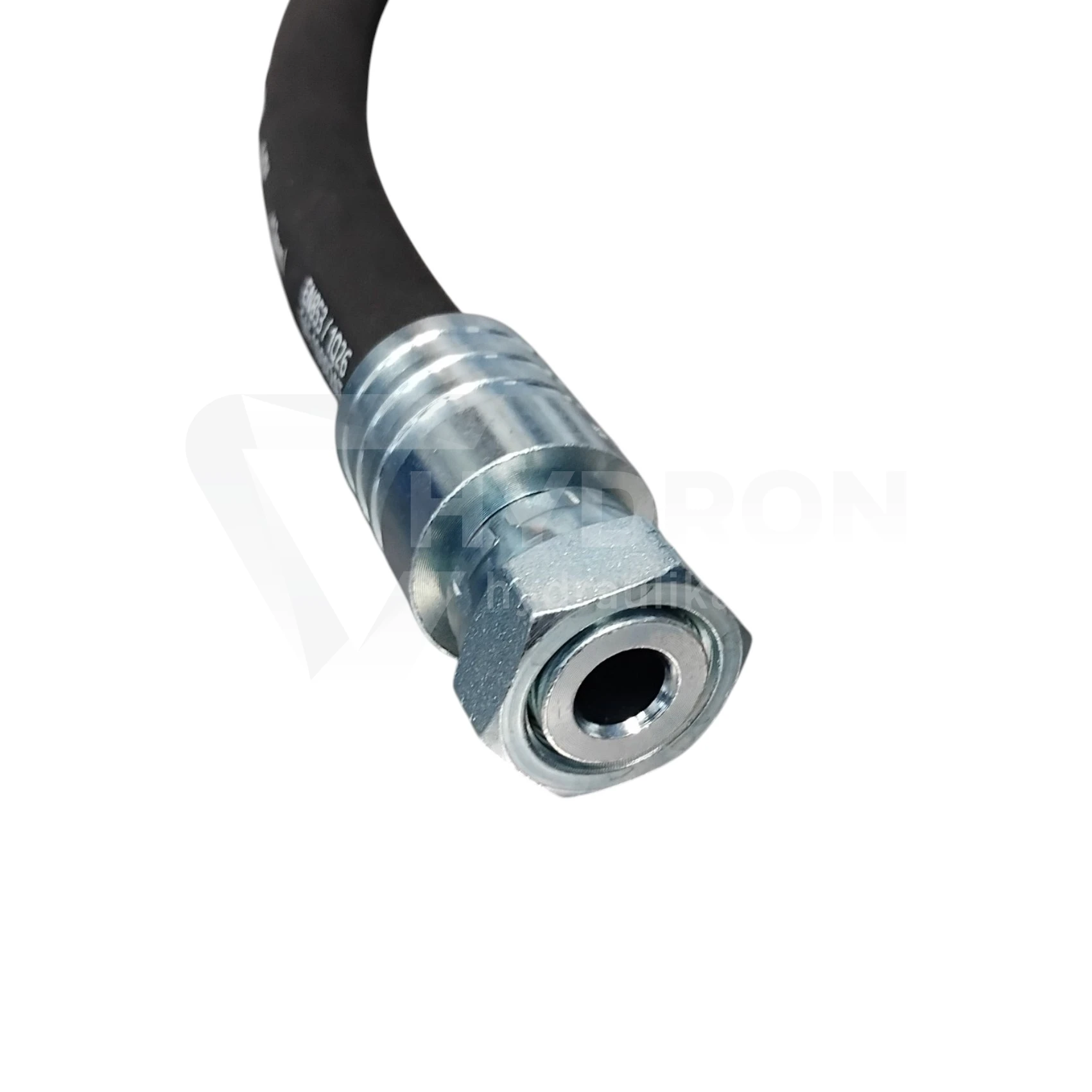

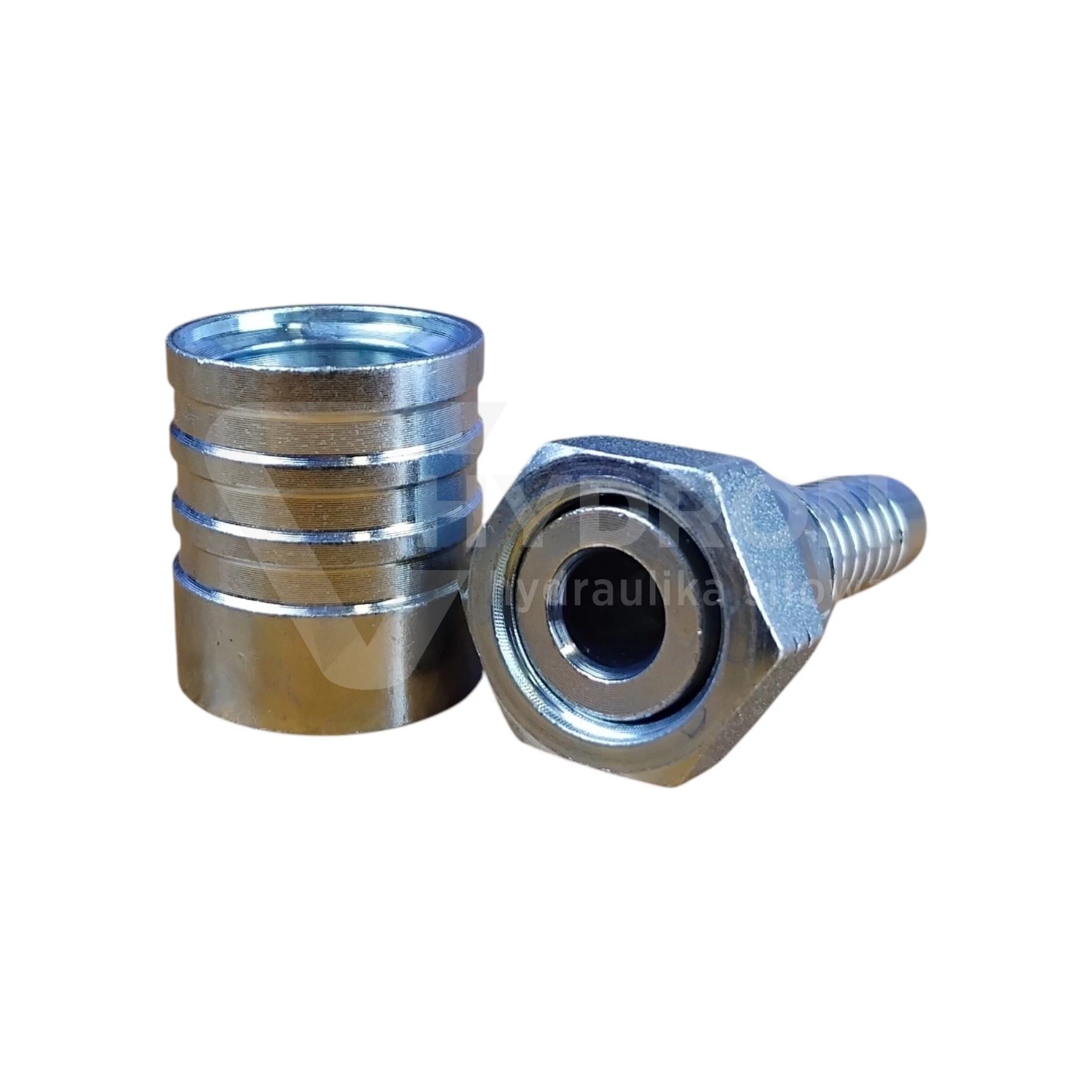

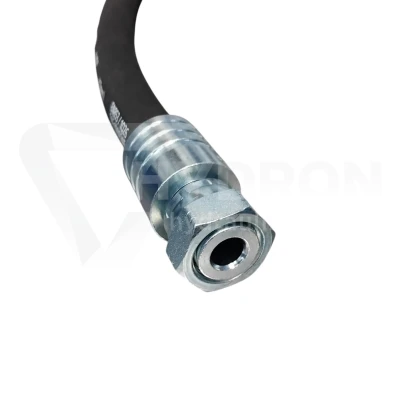

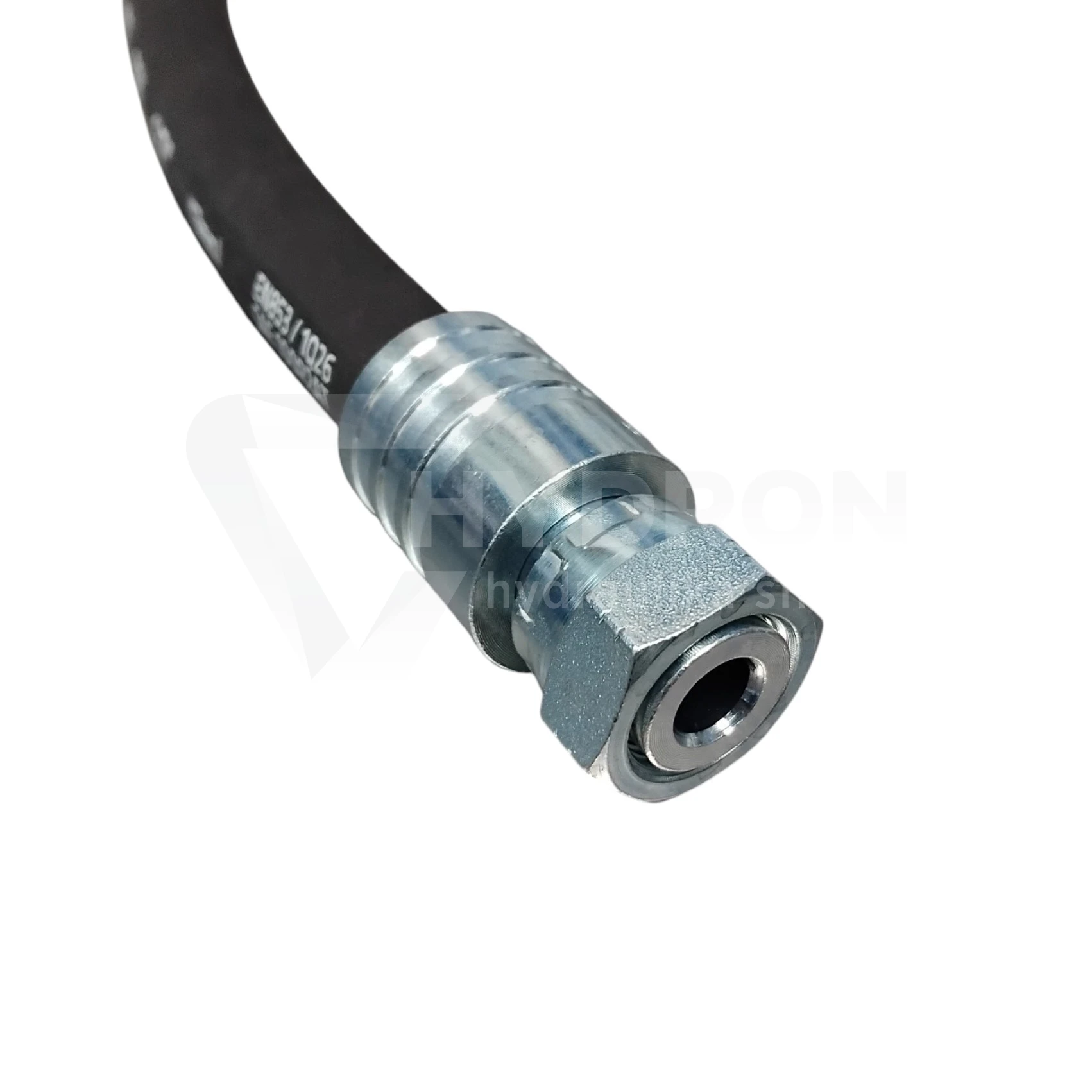

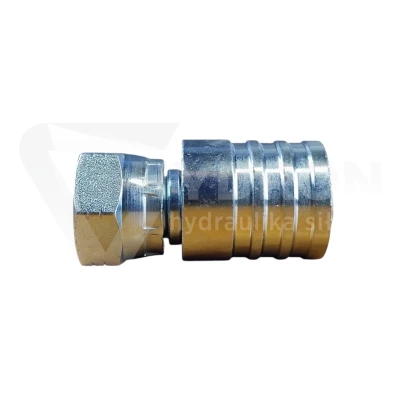

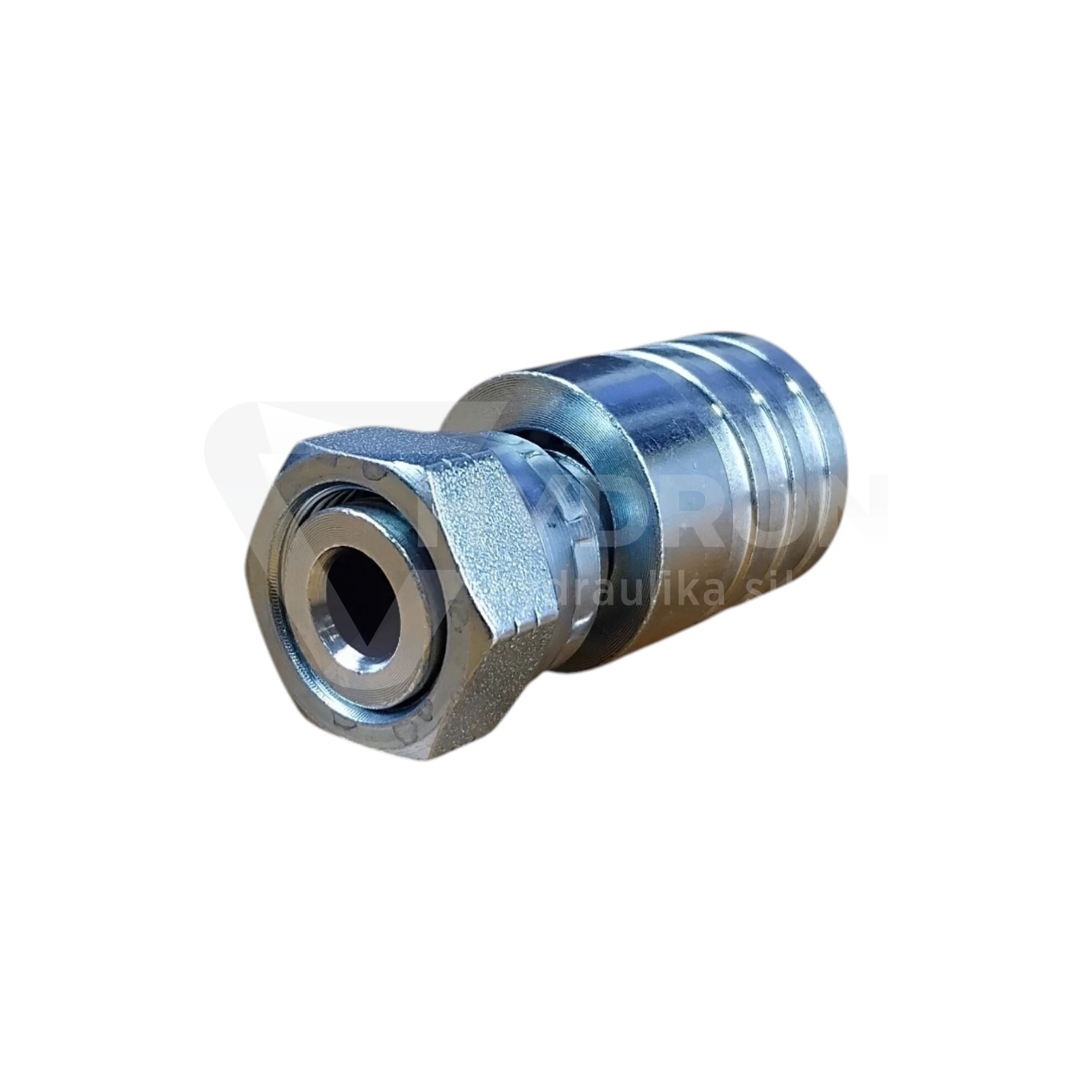

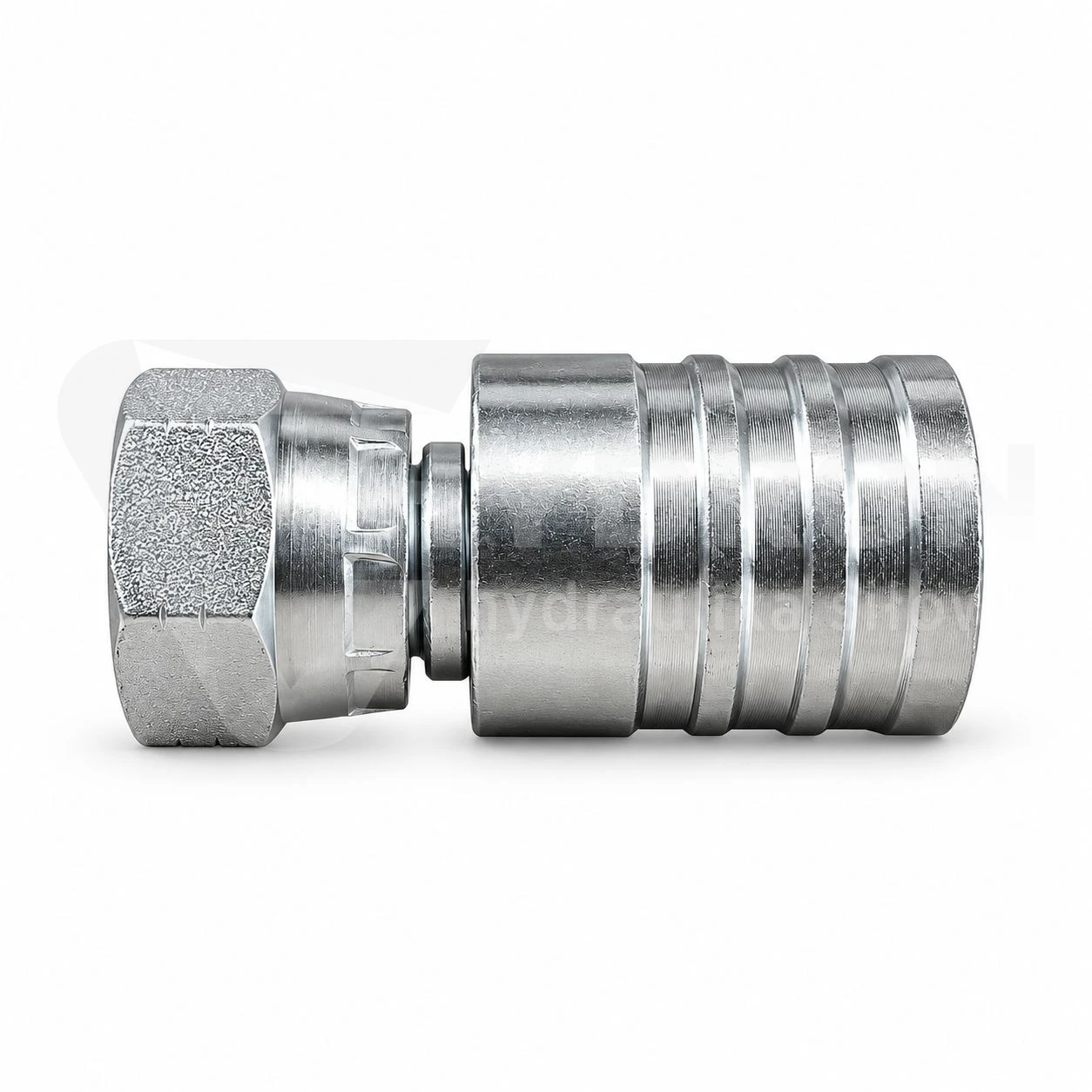

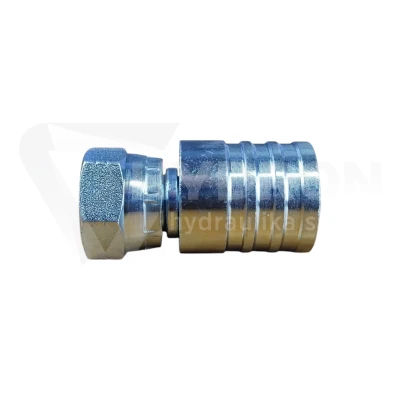

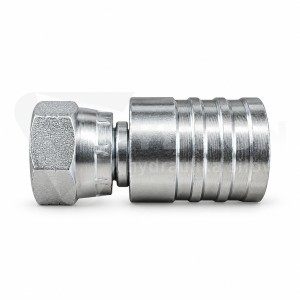

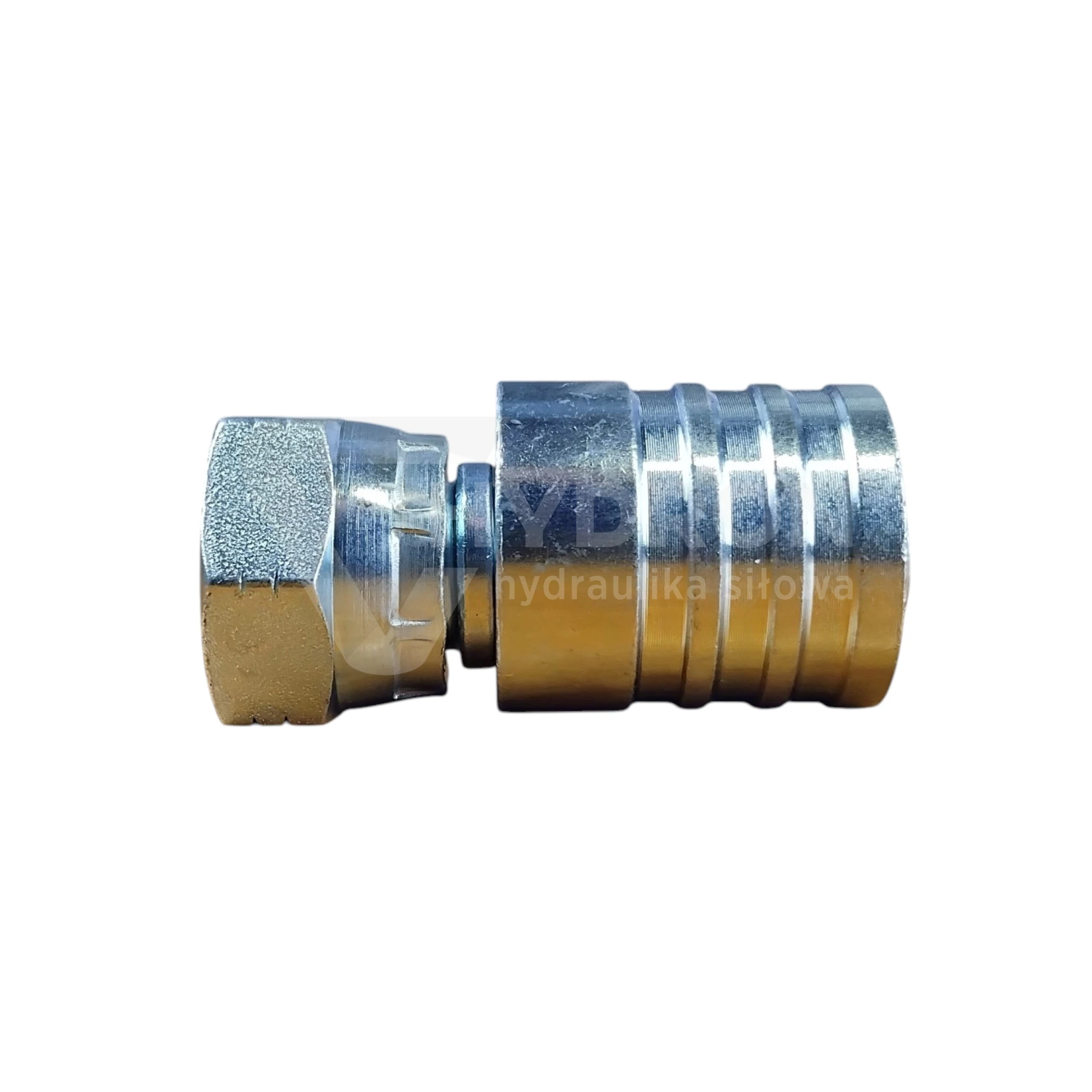

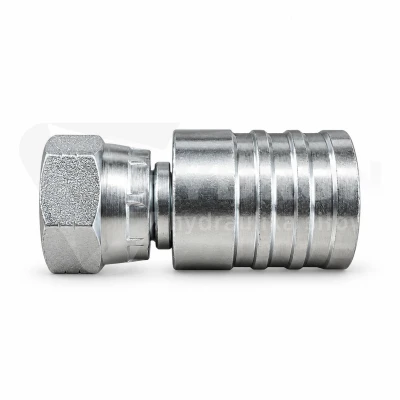

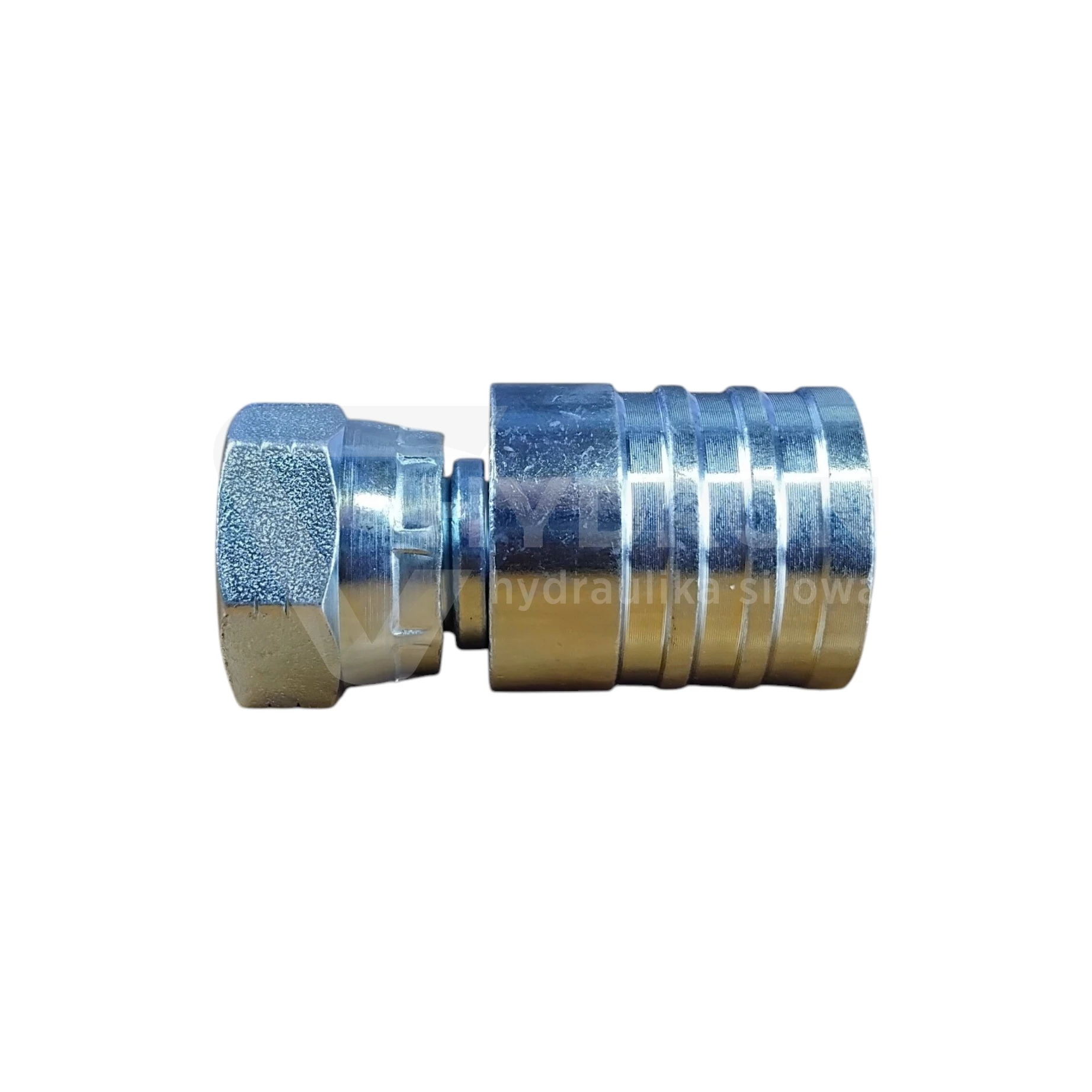

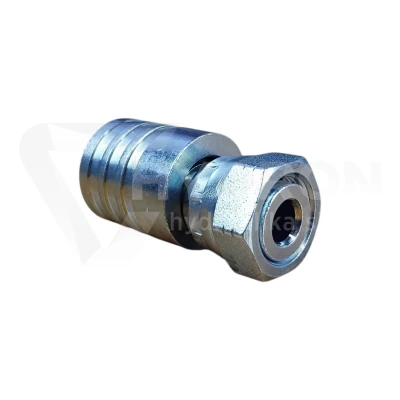

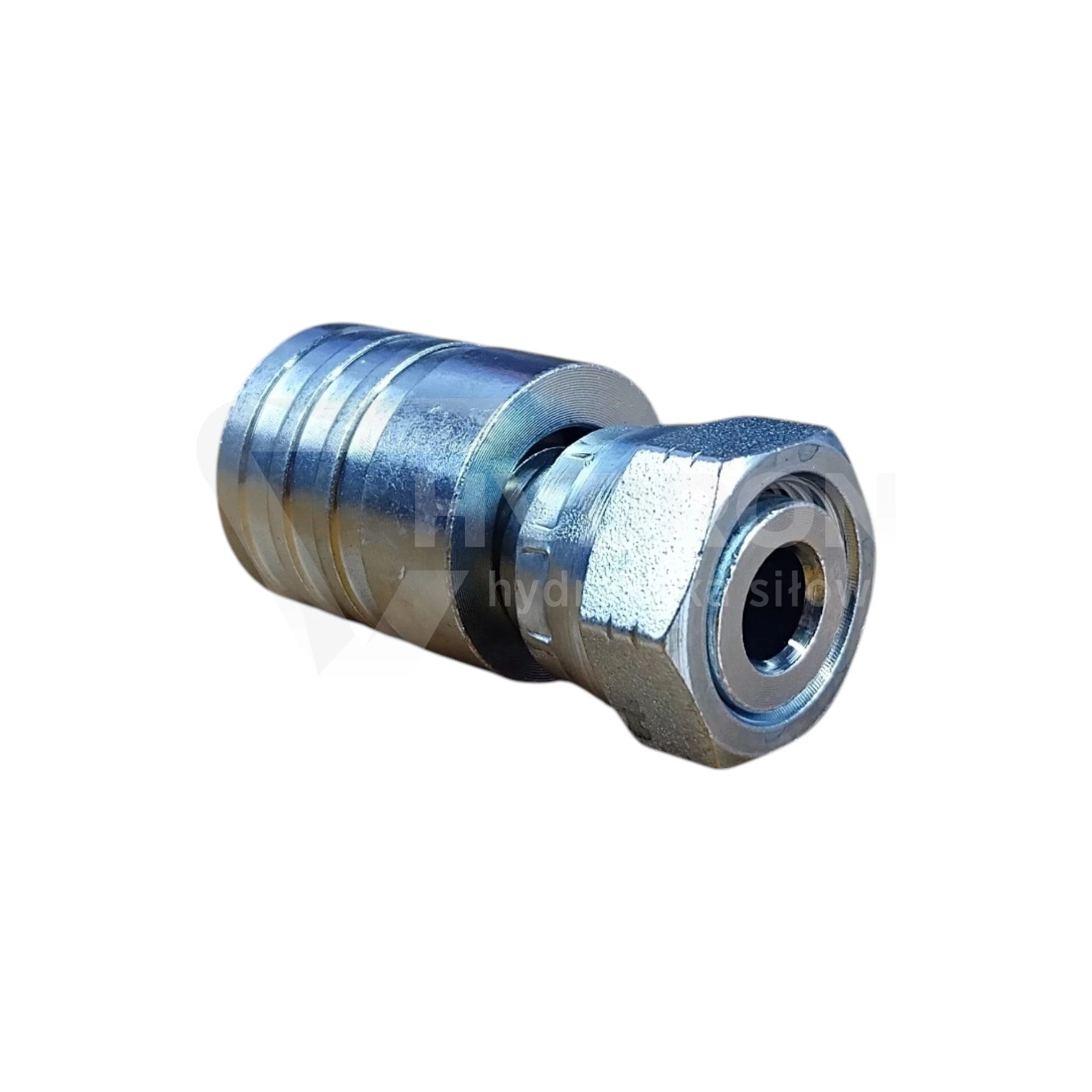

Zakucie K41 ORFS DN20 1 3/16" 2ST/4SP Caterpillar

Zakucie K41 ORFS DN20 1 3/16" to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN20, natomiast po stronie przyłączeniowej zastosowano gwint wewnętrzny 1 3/16" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Wariant ten jest przeznaczony między innymi do przewodów hydraulicznych stosowanych w maszynach Caterpillar.

Parametry techniczne zakucia K41 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K41,
standard przyłącza: ORFS,
konstrukcja: prosta,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: 1 3/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
sposób montażu: zakuwanie na przewodzie hydraulicznym,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

K41 – prosta końcówka ORFS

K41 jest prostym wariantem końcówki ORFS. Taka konstrukcja jest odpowiednia tam, gdzie przewód może zostać wyprowadzony w osi przyłącza i nie ma potrzeby stosowania końcówki kątowej.

Przy montażu należy jednak zachować odpowiednią przestrzeń na prawidłowy promień gięcia węża, szczególnie przy rozmiarze DN20, gdzie przewód wymaga większej ilości miejsca niż mniejsze średnice.

Gwint 1 3/16" ORFS i płaskie uszczelnienie

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Szczelność połączenia uzyskiwana jest na powierzchni czołowej, a nie na gwincie ani na stożku.

Przy doborze należy więc zweryfikować nie tylko wymiar gwintu 1 3/16", ale również zgodność ze standardem ORFS i właściwy typ powierzchni uszczelniającej.

DN20 i system 2ST/4SP

DN20 określa stronę przewodową zakucia i odpowiada nominalnie przewodowi 3/4". Ten wariant przeznaczony jest do systemu 2ST/4SP, dlatego tuleję zaciskową oraz parametry zakuwania należy dobrać do konkretnego węża i stosowanego systemu końcówek.

Nie należy automatycznie stosować tulei ani średnic zacisku przeznaczonych do przewodów 1SN, 2SN lub 2SC tylko dlatego, że posiadają ten sam rozmiar DN20.

ORFS a JIC i BSP

ORFS nie jest zamienny z JIC ani BSP wyłącznie na podstawie podobnego rozmiaru gwintu. Systemy te różnią się geometrią uszczelnienia i sposobem uzyskania szczelności.

W ORFS charakterystyczne jest płaskie uszczelnienie czołowe z O-ringiem. Przy identyfikacji przyłącza należy więc sprawdzić zarówno gwint, jak i powierzchnię uszczelniającą.

Zastosowanie w przewodach Caterpillar

Wariant K41 ORFS DN20 1 3/16" występuje jako końcówka do przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar. Przy odtwarzaniu istniejącego przewodu należy porównać rozmiar DN20, gwint 1 3/16" ORFS, system 2ST/4SP oraz sposób uszczelnienia.

Kiedy wybrać prostą końcówkę K41?

Wersja prosta będzie odpowiednia wtedy, gdy przewód może zostać poprowadzony osiowo od punktu przyłączenia i dostępna przestrzeń umożliwia zachowanie prawidłowego promienia gięcia. W bardziej ograniczonej przestrzeni montażowej korzystniejsza może być końcówka kątowa.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów wszystkich zastosowanych elementów: węża, końcówki, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należą pomylenie ORFS z JIC lub BSP, błędne odczytanie gwintu 1 3/16", zastosowanie niewłaściwej tulei do systemu 2ST/4SP oraz nieuwzględnienie płaskiego uszczelnienia czołowego.

Przewody hydrauliczne HYDRON

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka K41?

Końcówka posiada gwint wewnętrzny 1 3/16" ORFS.

Do jakiego rozmiaru przewodu przeznaczone jest zakucie?

Produkt przeznaczony jest do przewodu DN20, czyli nominalnie 3/4".

Czy K41 jest końcówką prostą?

Tak. K41 jest prostym wariantem końcówki ORFS.

Jak uszczelniane jest połączenie ORFS?

ORFS wykorzystuje płaskie uszczelnienie czołowe typu O-Ring Face Seal.

Czy można zastosować tuleję od węża 2SN?

Nie należy robić tego automatycznie. Ten wariant jest oznaczony jako 2ST/4SP, dlatego tuleję i parametry zakuwania trzeba dobrać do właściwego systemu przewodowego.
