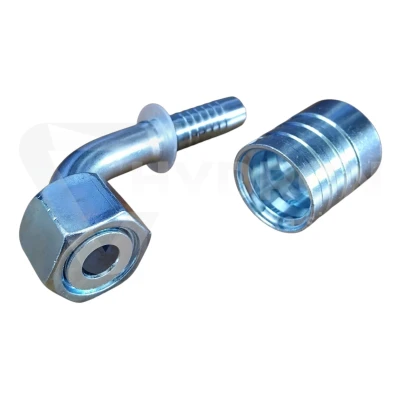

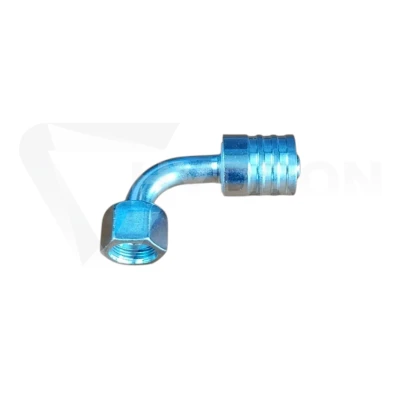

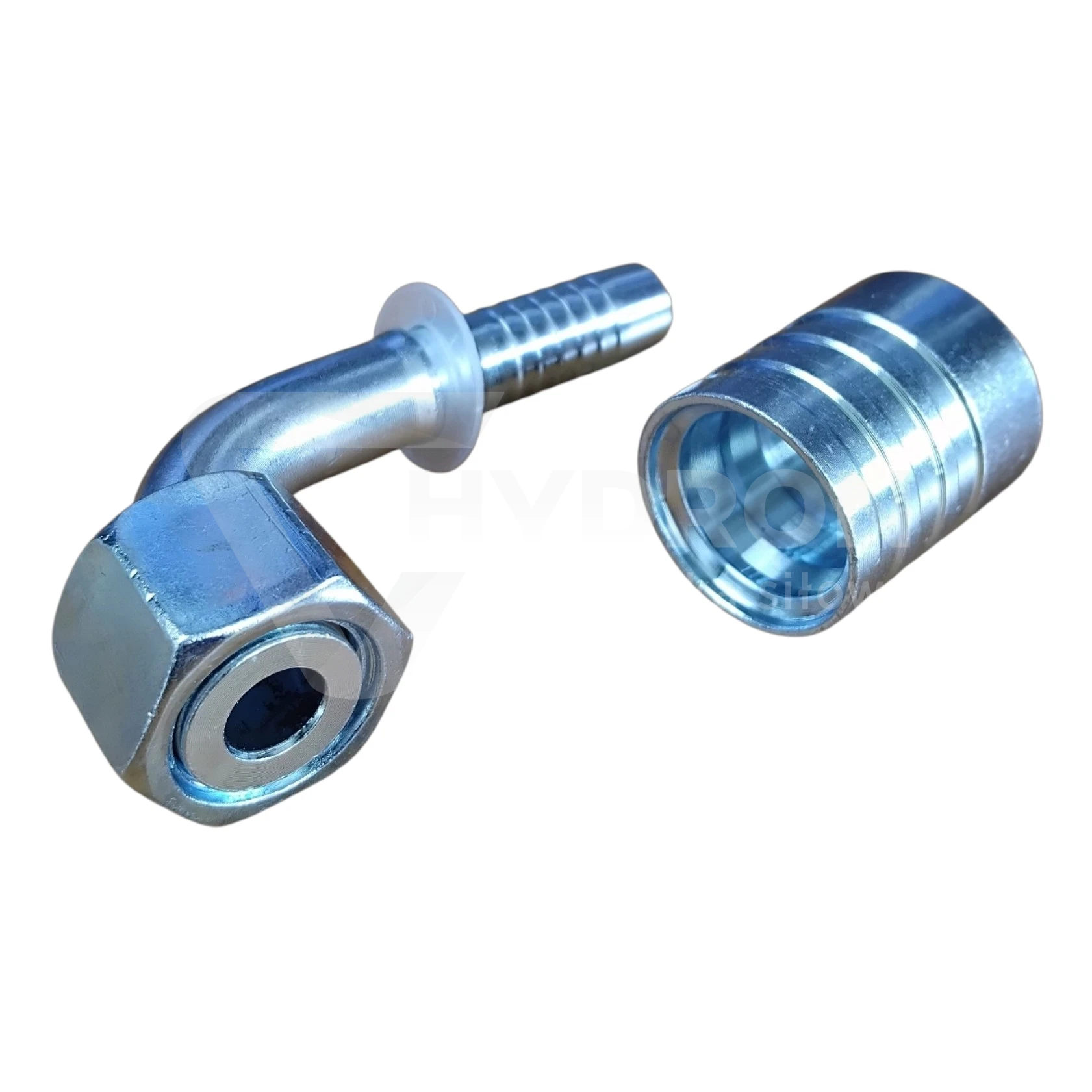

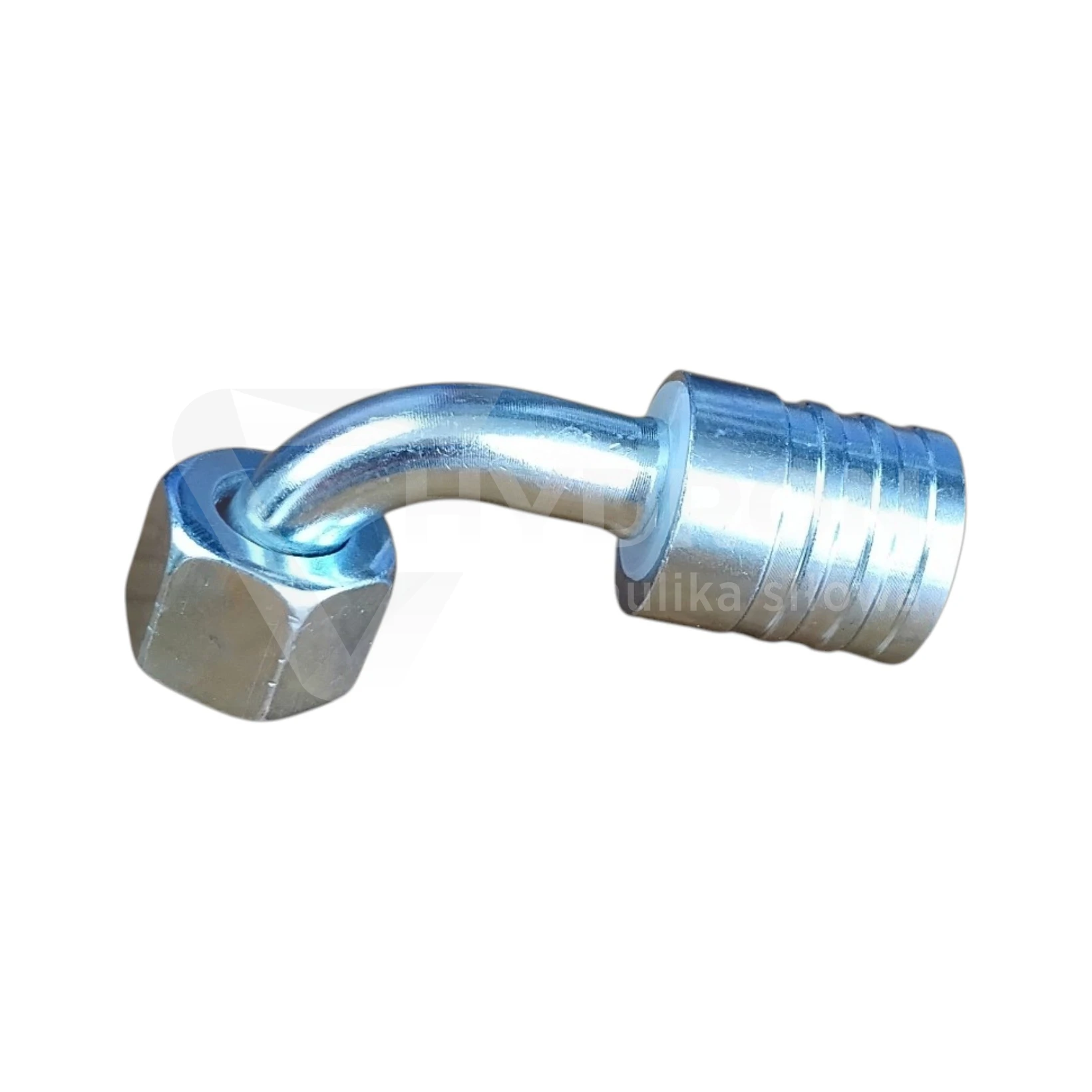

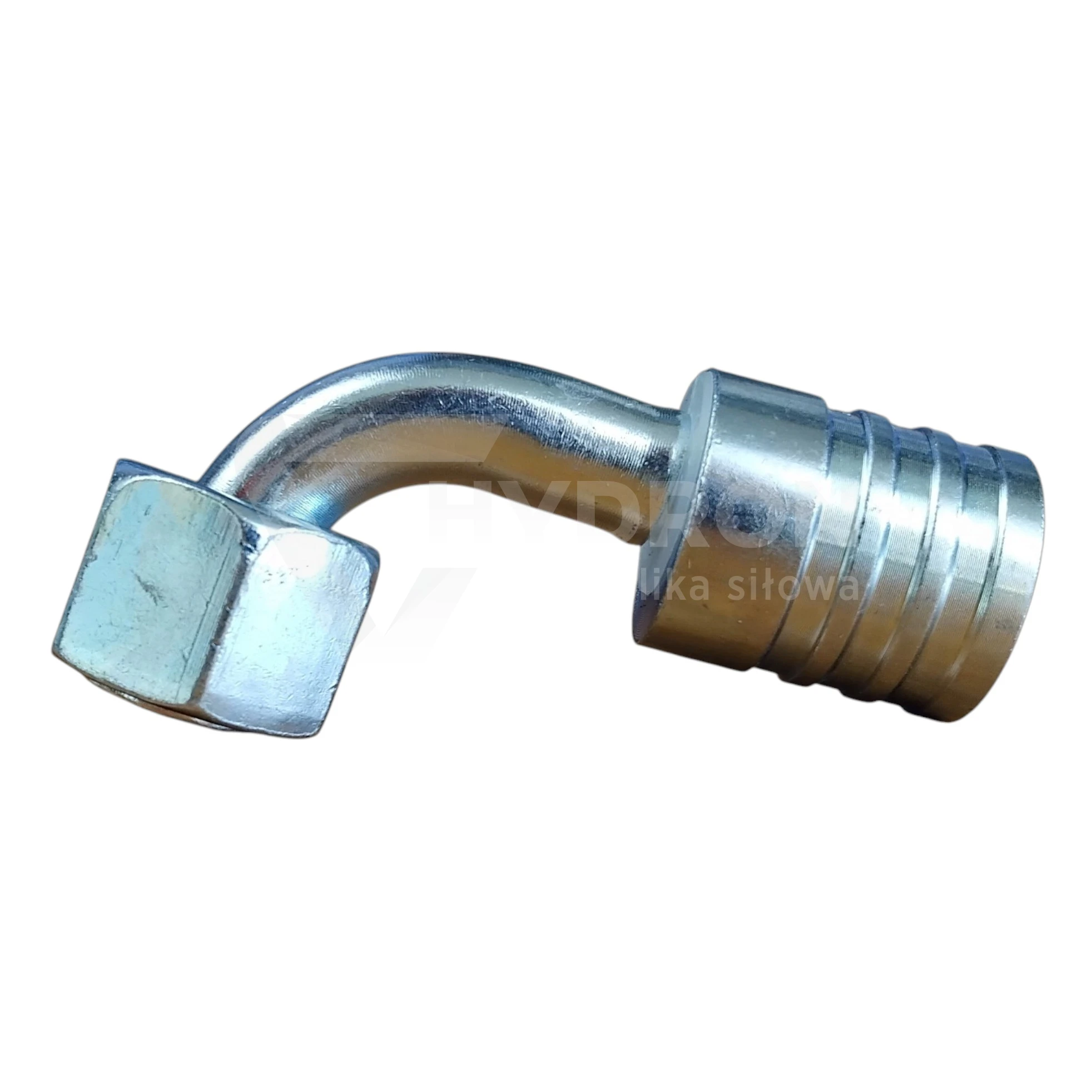

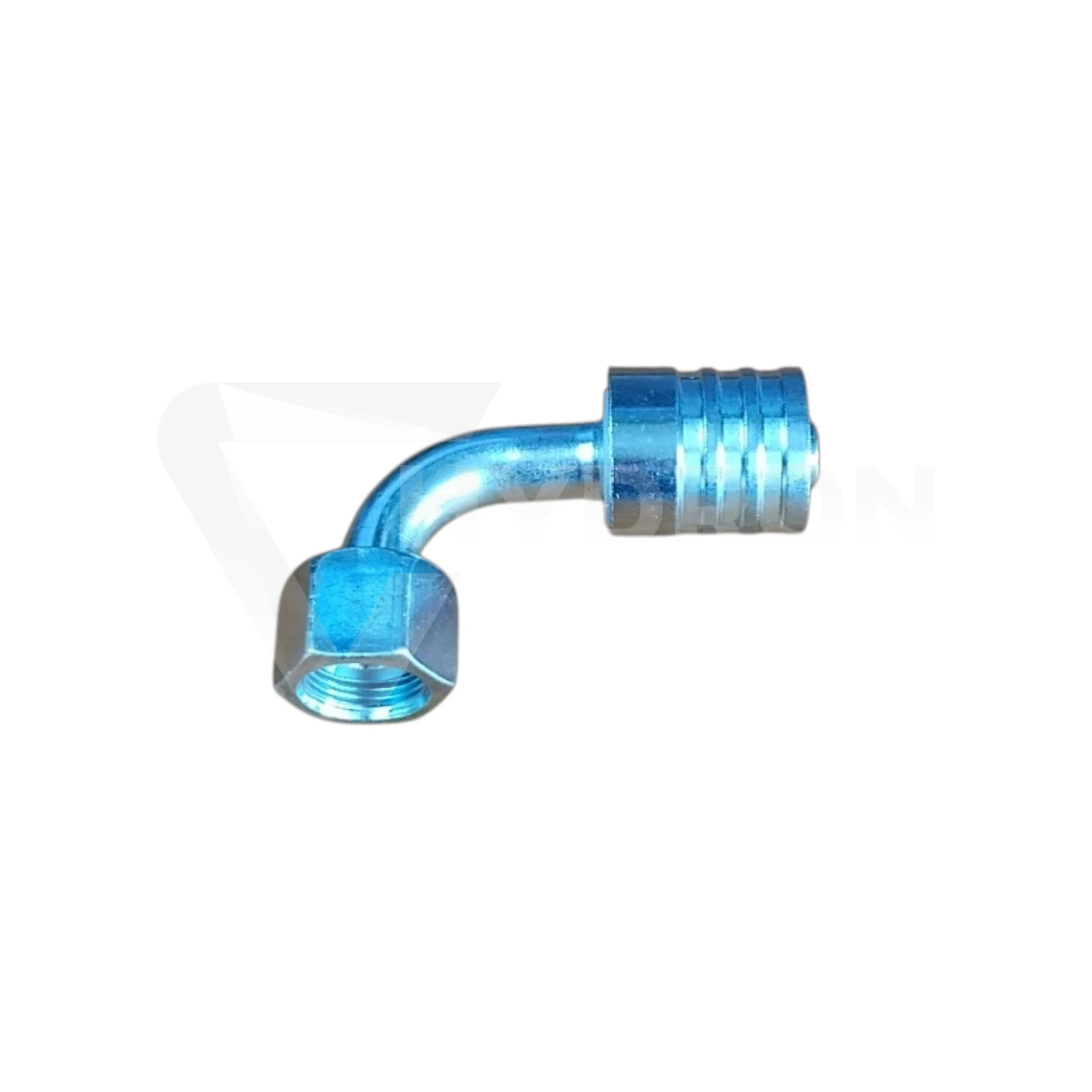

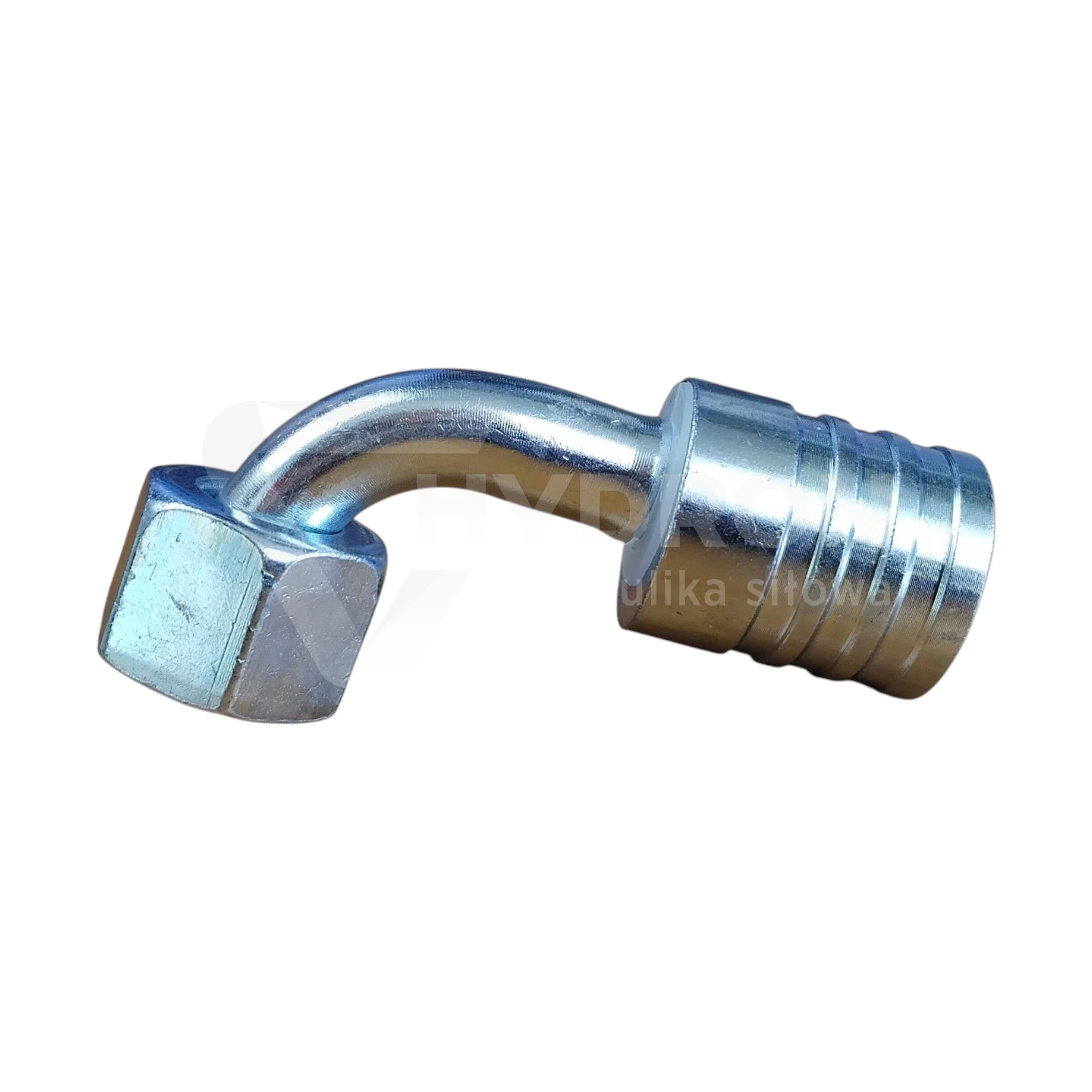

Zakucie K42 ORFS 90° DN13 13/16" /2ST/4SP CATERPIL

Przejdź do sekcji Opinie

21,62 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 13/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie K42 ORFS 90° DN13 13/16" 2ST/4SP Caterpillar

Zakucie K42 ORFS 90° DN13 13/16" to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN13, natomiast po stronie przyłączeniowej zastosowano gwint wewnętrzny 13/16" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Konstrukcja pod kątem 90° ułatwia prowadzenie przewodu w miejscach o ograniczonej przestrzeni montażowej, w tym w układach hydraulicznych maszyn Caterpillar.

Parametry techniczne zakucia K42 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42,
standard przyłącza: ORFS,
kąt końcówki: 90°,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: 13/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
konstrukcja: kolanko 90°,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

ORFS 13/16" – płaskie uszczelnienie czołowe

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Szczelność połączenia powstaje więc na powierzchni czołowej, a nie na stożku. Przy doborze należy zweryfikować nie tylko rozmiar gwintu 13/16", ale również zgodność ze standardem ORFS.

Złącza o podobnej średnicy gwintu należące do innych systemów nie powinny być traktowane jako zamienne wyłącznie na podstawie wymiaru.

Końcówka 90° do przewodu DN13

Konstrukcja kolankowa 90° pozwala zmienić kierunek wyjścia przewodu bez wykonywania ciasnego łuku tuż za zakuciem. Jest to szczególnie praktyczne przy blokach hydraulicznych, rozdzielaczach, pompach i siłownikach, gdzie przestrzeń montażowa jest ograniczona.

Odpowiednio dobrana końcówka kątowa pomaga zachować właściwy promień gięcia przewodu i ograniczyć naprężenia w strefie zakucia.

DN13 i system 2ST/4SP

DN13 określa stronę przewodową końcówki i odpowiada nominalnie przewodowi 1/2". Ten wariant przeznaczony jest do systemu 2ST/4SP, dlatego tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i właściwego systemu końcówek.

Nie należy automatycznie stosować tulei ani średnic zacisku przeznaczonych do 1SN, 2SN lub 2SC tylko dlatego, że przewód posiada ten sam rozmiar DN13.

ORFS a JIC i BSP

ORFS różni się od JIC i BSP sposobem uszczelnienia. W ORFS stosowane jest płaskie uszczelnienie czołowe z O-ringiem, natomiast inne standardy mogą wykorzystywać powierzchnie stożkowe lub inną geometrię połączenia.

Przy identyfikacji przyłącza należy więc sprawdzić zarówno gwint, jak i powierzchnię uszczelniającą.

Zastosowanie w układach Caterpillar

Wariant K42 ORFS 90° DN13 13/16" występuje jako końcówka do przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar. Może być używany przy wykonywaniu nowych przewodów oraz odtwarzaniu istniejących, pod warunkiem zgodności rozmiaru DN13, standardu ORFS oraz systemu 2ST/4SP.

Ustawienie końcówki przed zakuwaniem

Przed wykonaniem zacisku należy ustawić kolanko 90° we właściwej orientacji względem drugiego końca przewodu. Ma to szczególne znaczenie w przewodach wyposażonych w dwie końcówki kątowe.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów wszystkich zastosowanych elementów: węża, końcówki, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie standardu ORFS.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie ORFS z JIC lub BSP, błędne odczytanie gwintu 13/16", zastosowanie niewłaściwej tulei do systemu 2ST/4SP oraz nieprawidłowe ustawienie końcówki 90° przed zakuwaniem.

Przewody hydrauliczne HYDRON

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka?

Końcówka posiada gwint wewnętrzny 13/16" ORFS.

Do jakiego rozmiaru przewodu przeznaczone jest zakucie?

Produkt przeznaczony jest do przewodu DN13, czyli nominalnie 1/2".

Jak uszczelniane jest połączenie ORFS?

ORFS wykorzystuje płaskie uszczelnienie czołowe typu O-Ring Face Seal.

Czy końcówka jest wykonana pod kątem 90°?

Tak. K42 w tej rodzinie oznacza końcówkę ORFS w wykonaniu kątowym 90°.

Czy można zastosować tuleję od węża 2SN?

Nie należy robić tego automatycznie. Ten wariant jest oznaczony jako 2ST/4SP, dlatego tuleję i parametry zakuwania trzeba dobrać do właściwego systemu przewodowego.
