Zakucie K42 ORFS 90° DN16 1” / 2ST/4SP CATERPILLAR

Przejdź do sekcji Opinie

37,65 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

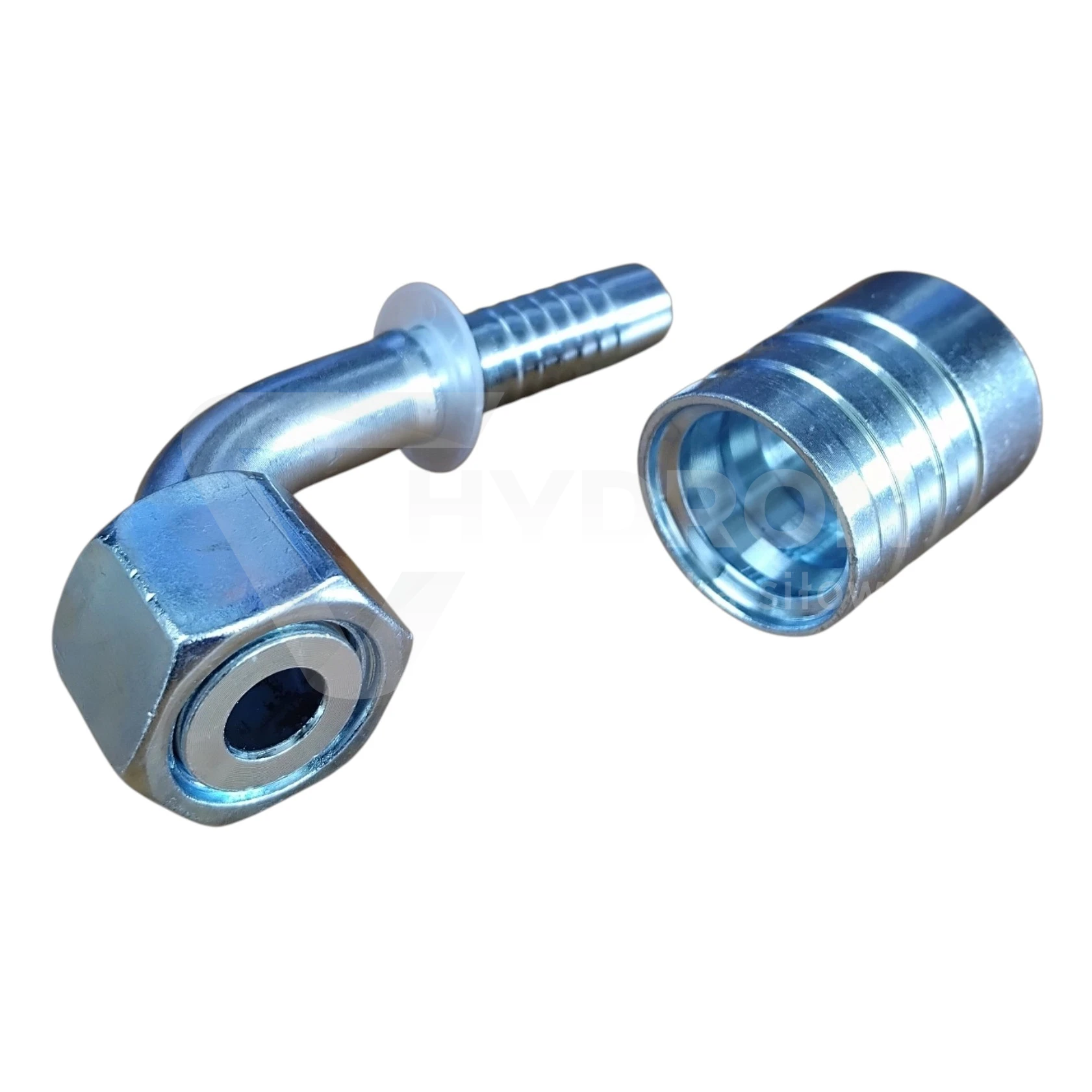

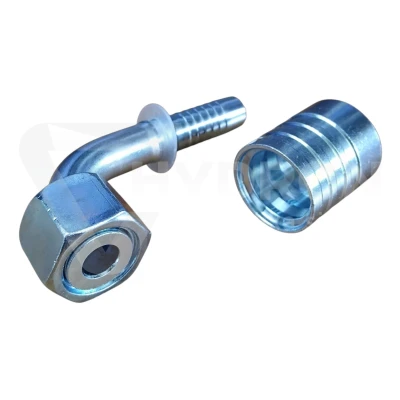

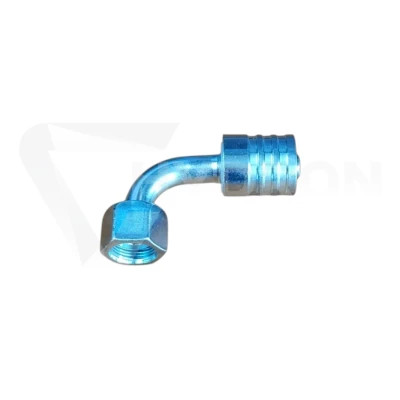

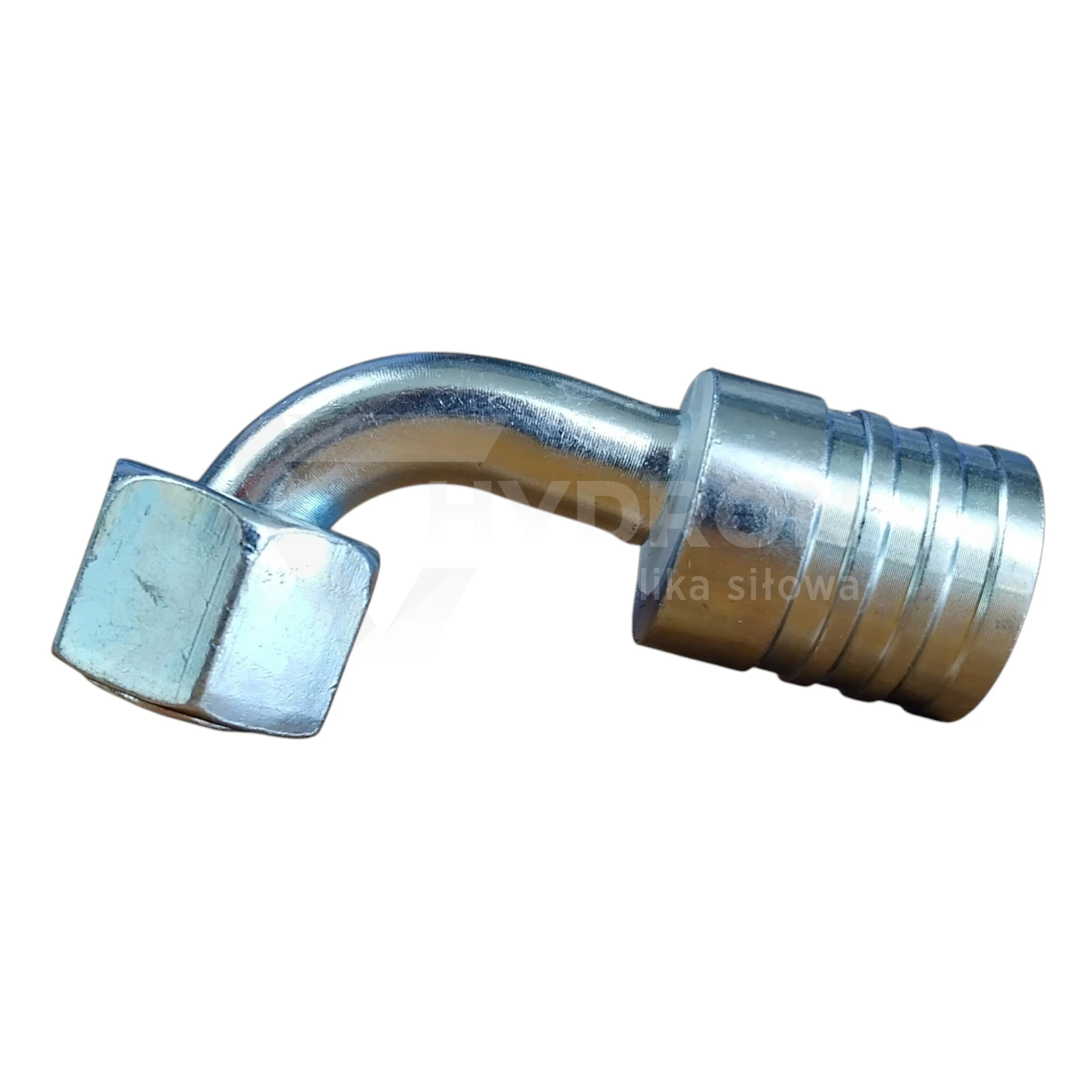

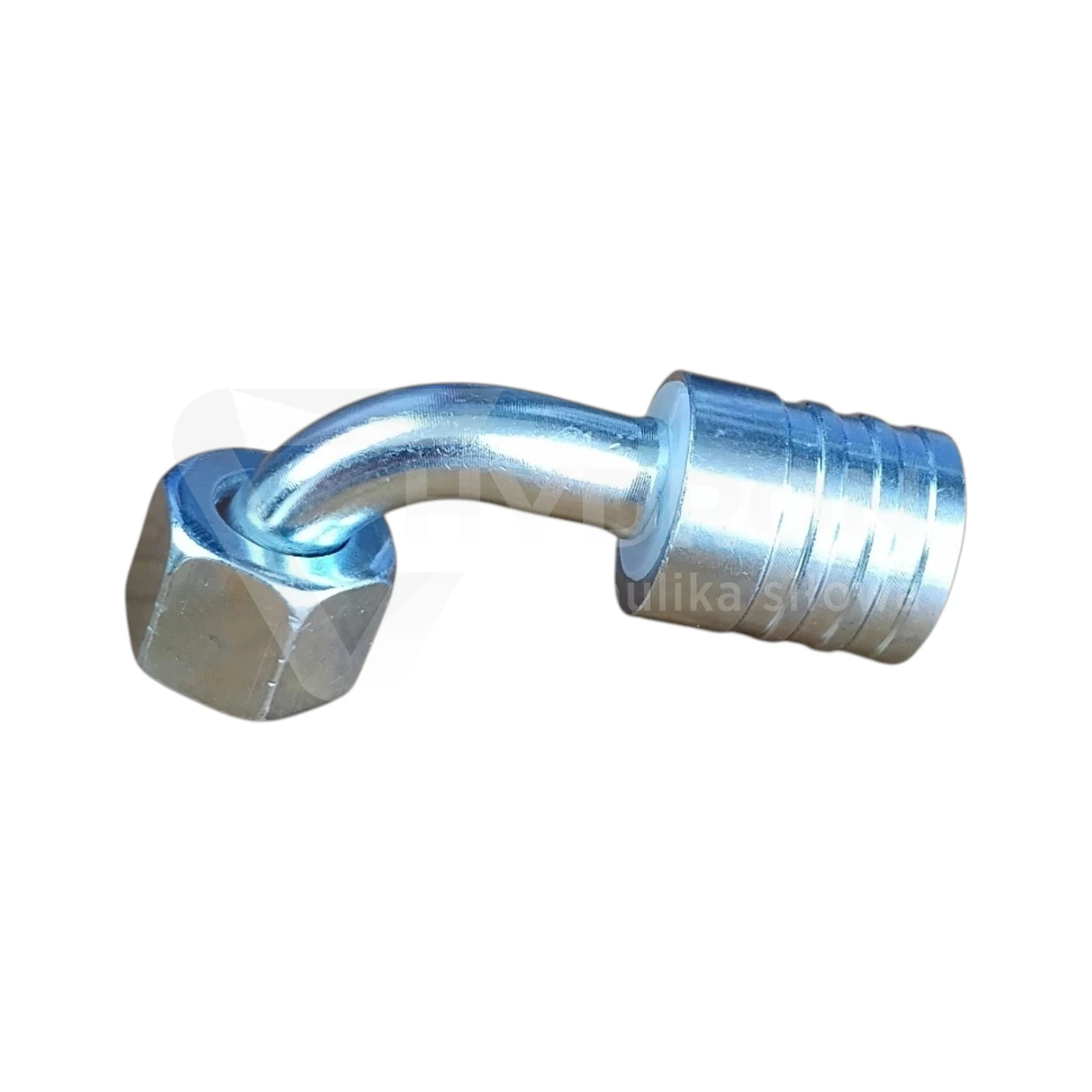

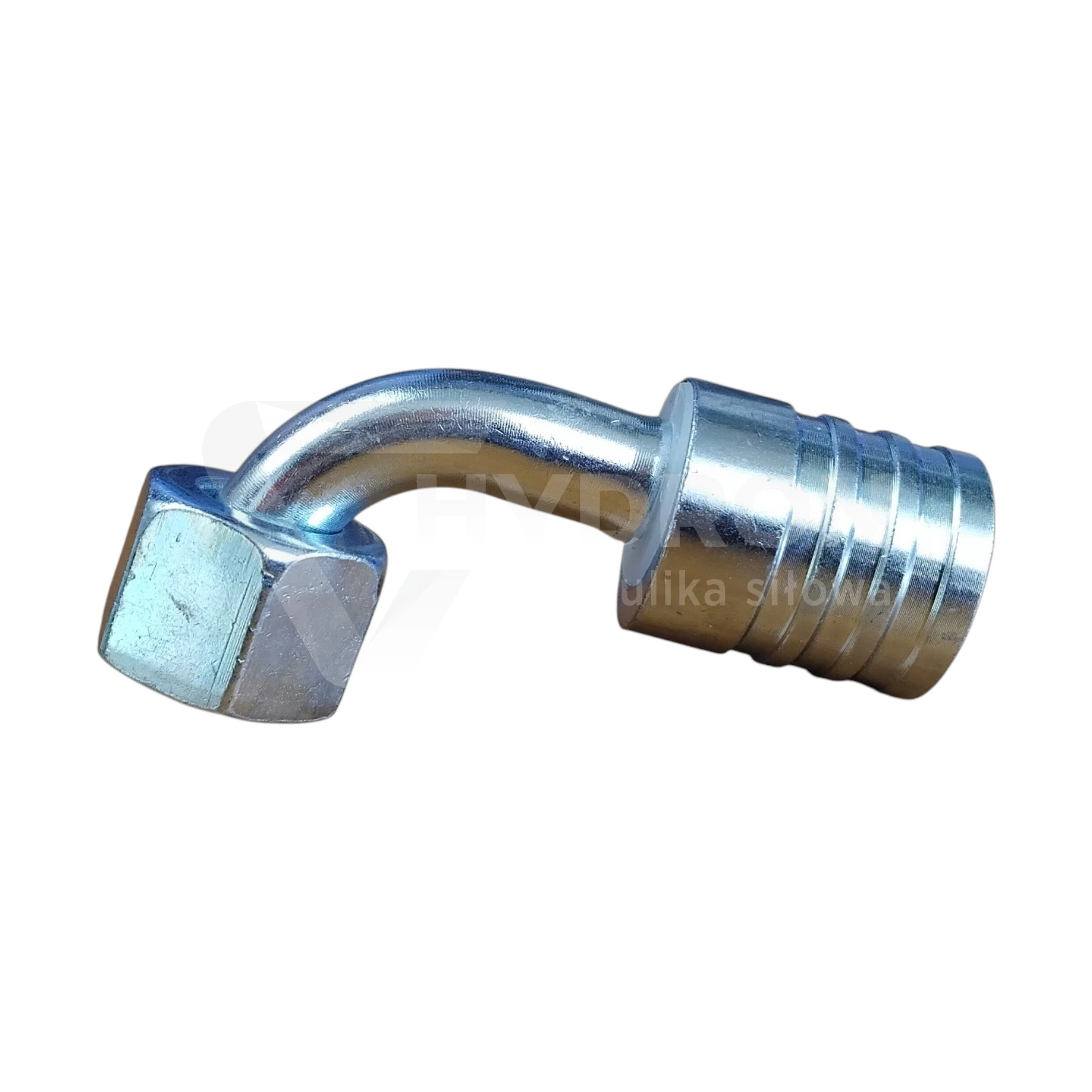

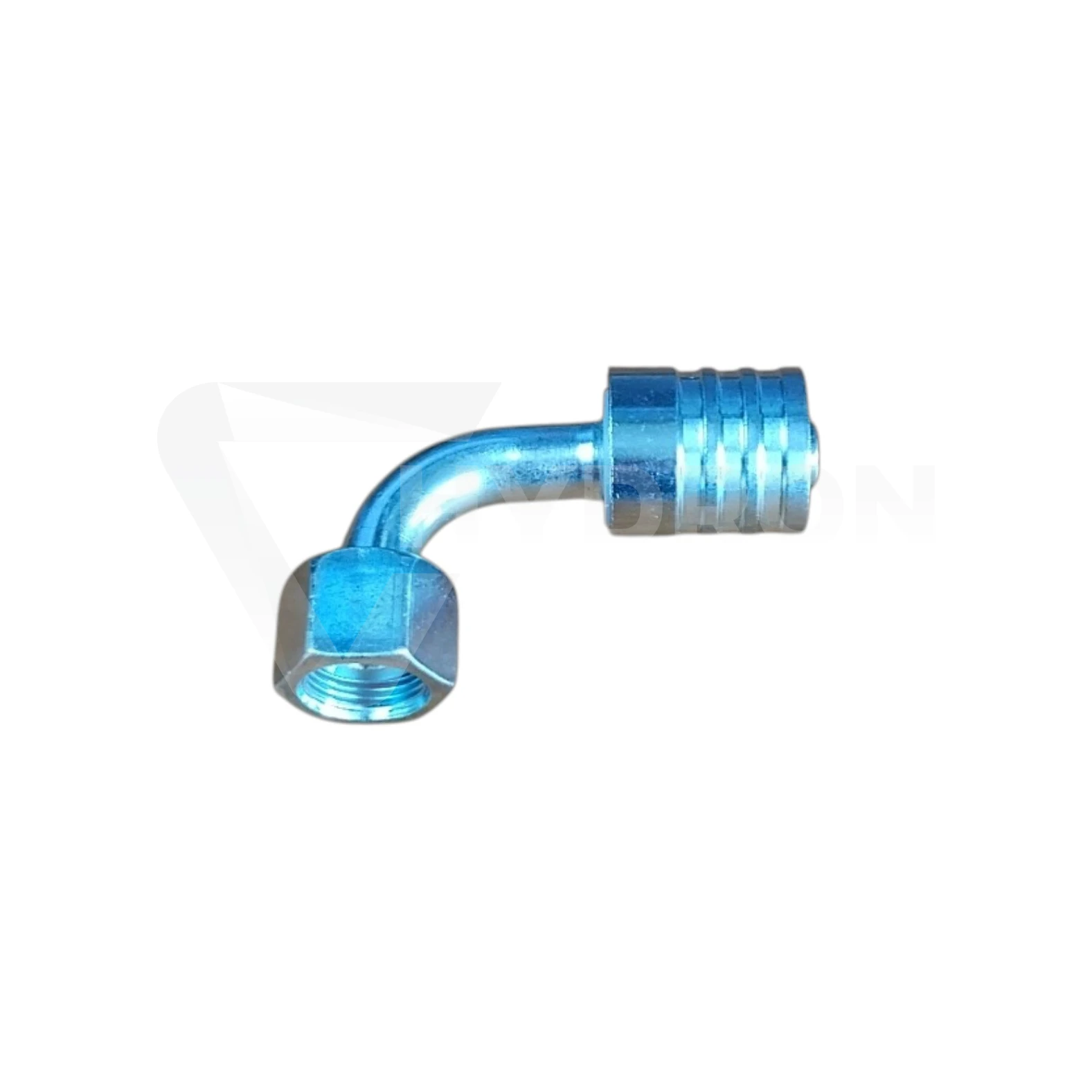

Zakucie K42 ORFS 90° DN16 1" 2ST/4SP Caterpillar

Zakucie K42 ORFS 90° DN16 1" 2ST/4SP Caterpillar to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów pracujących w układach wysokociśnieniowych maszyn Caterpillar. Końcówka posiada gwint wewnętrzny 1" ORFS, płaskie uszczelnienie czołowe typu O-Ring Face Seal oraz konstrukcję kolankową 90°, która ułatwia prowadzenie przewodu w miejscach o ograniczonej przestrzeni montażowej. Maksymalne ciśnienie końcówki wynosi 350 bar.

Parametry techniczne końcówki K42 ORFS 90°

typ: końcówka hydrauliczna kątowa,
oznaczenie grupy: K42 – ORFS 90°,
kąt końcówki: 90°,
rozmiar przewodu: DN16,
nominalny rozmiar przewodu: 5/8",
gwint przyłączeniowy: 1" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe ORFS,
standard uszczelnienia: O-Ring Face Seal,
maksymalne ciśnienie końcówki: 350 bar,
materiał: stal automatowa,
zabezpieczenie antykorozyjne: ocynk z pasywacją białą,
temperatura pracy: od -20°C do +120°C,
system przewodowy produktu: 2ST/4SP,
przeznaczenie: zaciskanie na przewodach hydraulicznych,
zastosowanie: układy hydrauliczne maszyn Caterpillar.

System ORFS – płaskie uszczelnienie czołowe

ORFS, czyli O-Ring Face Seal, wykorzystuje płaską powierzchnię czołową współpracującą z uszczelką O-ring. Dzięki temu szczelność połączenia nie zależy wyłącznie od gwintu, lecz przede wszystkim od prawidłowego docisku powierzchni czołowych i elementu uszczelniającego.

Rozwiązanie ORFS jest często stosowane w hydraulice wysokociśnieniowej, gdzie istotna jest odporność na przecieki oraz powtarzalna szczelność połączenia podczas eksploatacji maszyny.

Gwint wewnętrzny 1" ORFS

Końcówka posiada gwint wewnętrzny 1" ORFS. Przy doborze nie należy kierować się wyłącznie średnicą gwintu, ponieważ standard ORFS wymaga odpowiedniej powierzchni czołowej i właściwego elementu współpracującego.

Gwint ORFS nie powinien być traktowany jako zamienny z BSP, JIC czy innymi standardami calowymi o podobnej średnicy. Zgodność musi obejmować zarówno gwint, jak i geometrię uszczelnienia.

Końcówka 90° do przewodów DN16

Konstrukcja kolankowa 90° umożliwia zmianę kierunku wyjścia przewodu bez konieczności wykonywania ostrego łuku węża bezpośrednio za zakuciem. Jest to szczególnie przydatne w maszynach budowlanych i ciężkich urządzeniach, gdzie przestrzeń wokół portów hydraulicznych jest ograniczona.

Odpowiednie ustawienie końcówki 90° przed wykonaniem zacisku ma istotne znaczenie, szczególnie w przewodach wyposażonych w dwie końcówki kątowe.

DN16 i system 2ST/4SP

DN16 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 5/8". Oznaczenie 2ST/4SP wskazuje wariant systemu zakuwania stosowany dla tego produktu.

Przy wykonywaniu przewodu należy zastosować właściwą tuleję oraz parametry zaciskania odpowiednie do konkretnego węża i systemu końcówek. Nie należy automatycznie przenosić średnic zacisku z przewodów 1SN, 2SN czy 2SC.

Maksymalne ciśnienie końcówki 350 bar

Karta produktu podaje maksymalne ciśnienie końcówki na poziomie 350 bar. Wartość ta dotyczy samej końcówki, a nie kompletnego przewodu hydraulicznego.

Dopuszczalne ciśnienie gotowego przewodu jest zawsze ograniczone przez element o najniższej wartości dopuszczalnej, czyli przez wąż, końcówkę, tuleję lub sposób wykonania zakucia.

Wykonanie i odporność na korozję

Końcówka wykonana jest ze stali automatowej i zabezpieczona ocynkiem z pasywacją białą. Takie wykończenie zwiększa odporność powierzchni na korozję i sprawdza się w typowych warunkach eksploatacji maszyn budowlanych oraz przemysłowych.

Standard ISO 8434-3 i SAE J1453

Połączenia ORFS są objęte standardami ISO 8434-3 oraz SAE J1453. Określają one geometrię i wymagania dla połączeń z płaskim uszczelnieniem czołowym typu O-Ring Face Seal.

Przy doborze zamiennika warto porównywać nie tylko nominalny gwint, ale również standard połączenia i oznaczenia producentów.

Oznaczenia zamienne

Cast: 804409,
Vitillo: F90ORFS1013,
Manuli: M22493-10-10,
Rastelli Raccordi: 600121010 / TFF9O16S10,
oznaczenie alternatywne: 6146.90.1600.

Zastosowanie w maszynach Caterpillar

Końcówki K42 ORFS 90° są stosowane w przewodach hydraulicznych maszyn Caterpillar, w tym w koparkach, ładowarkach i innych urządzeniach roboczych wykorzystujących połączenia ORFS. Konstrukcja 90° ułatwia montaż przewodu w ciasnych przestrzeniach oraz przy blokach i rozdzielaczach hydraulicznych.

Na co zwrócić uwagę przy doborze?

Przed zamówieniem należy sprawdzić rozmiar DN16, gwint wewnętrzny 1" ORFS, płaskie uszczelnienie czołowe oraz zgodność końcówki z zastosowanym systemem zakuwania 2ST/4SP. Szczególnie ważne jest, aby nie zastępować ORFS złączem BSP lub JIC tylko na podstawie zbliżonego rozmiaru gwintu.
