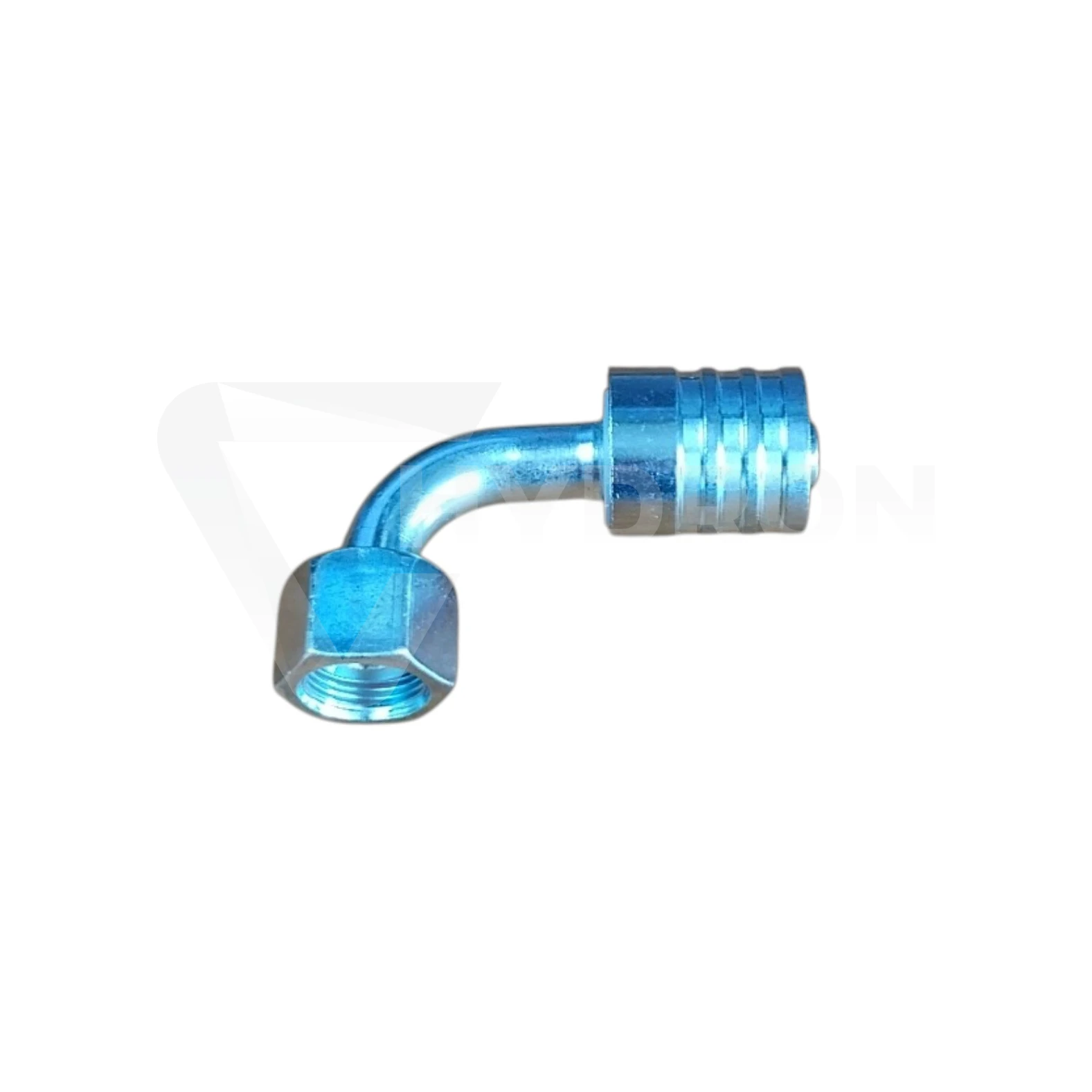

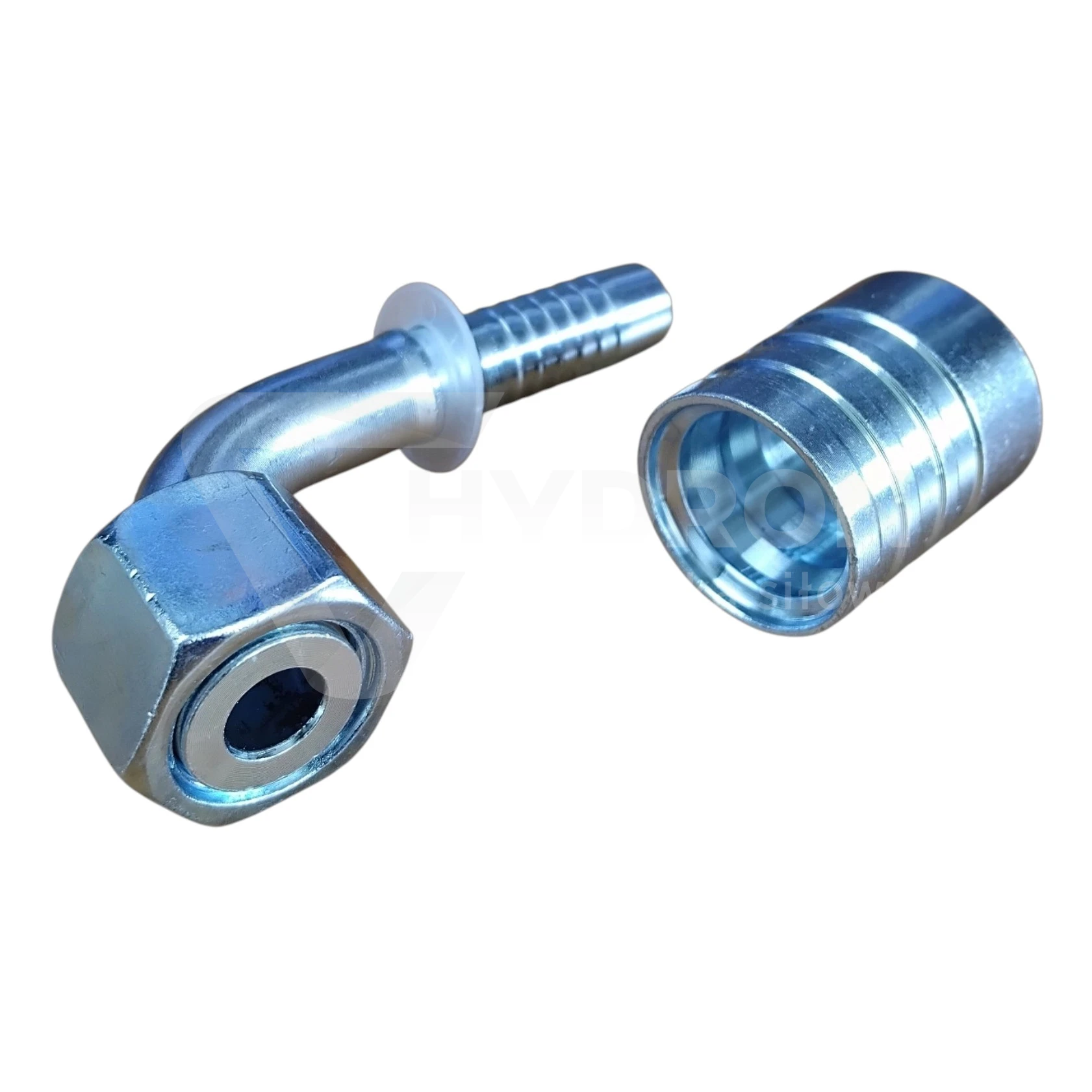

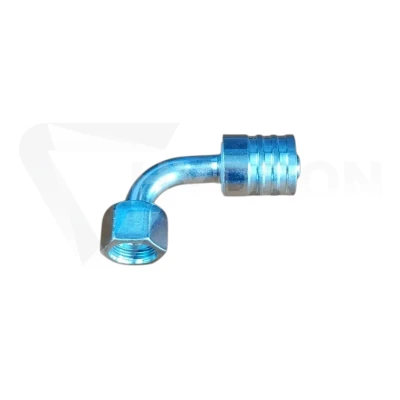

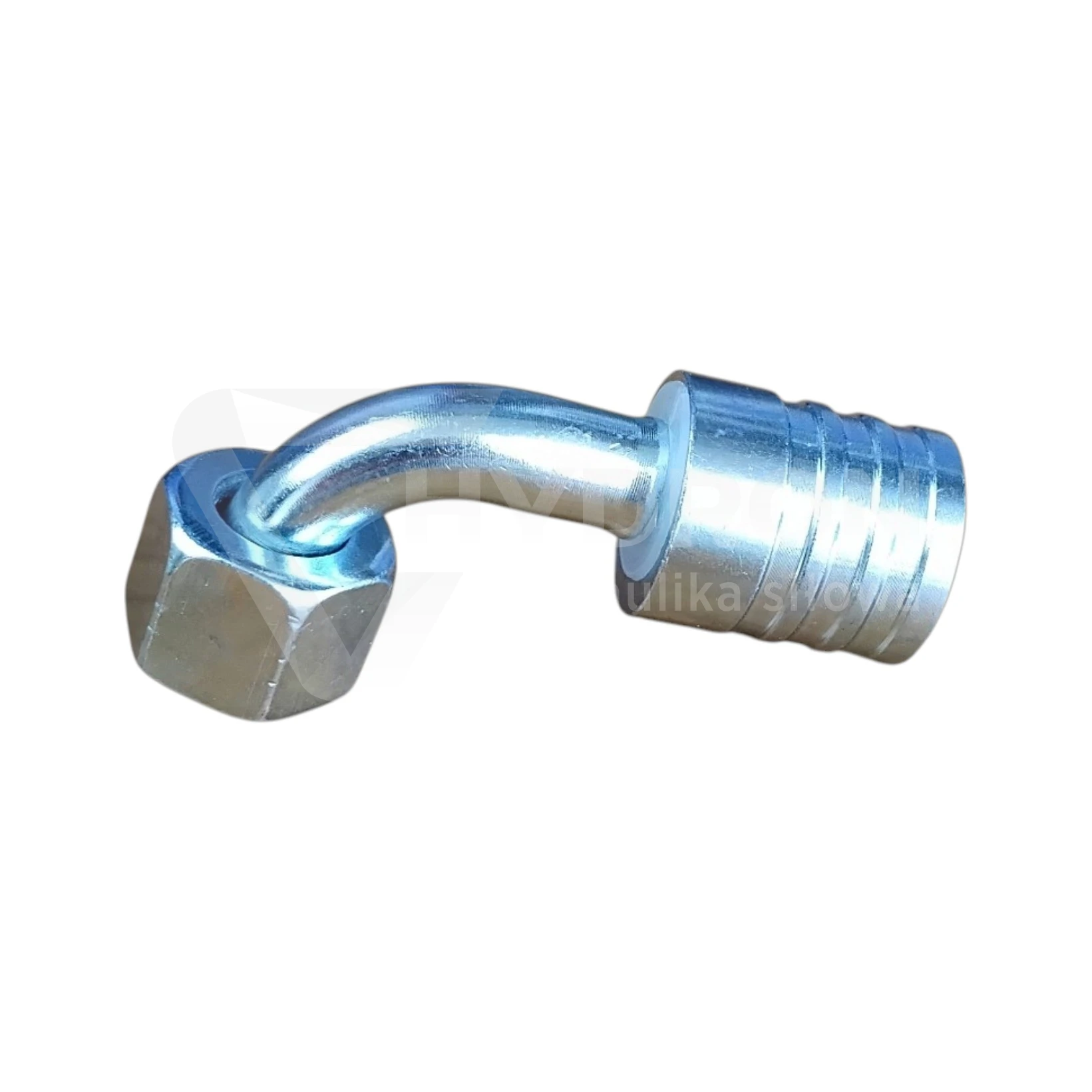

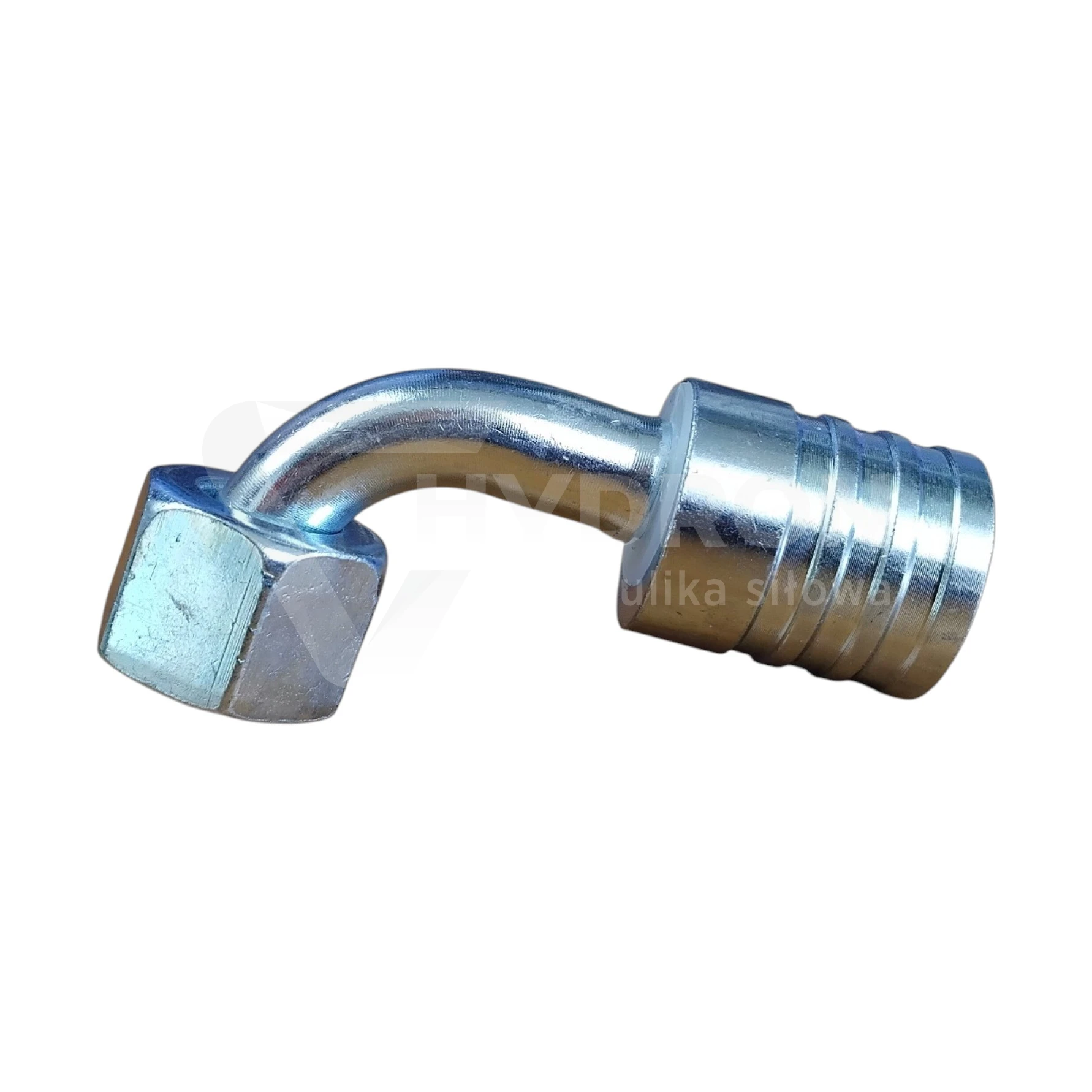

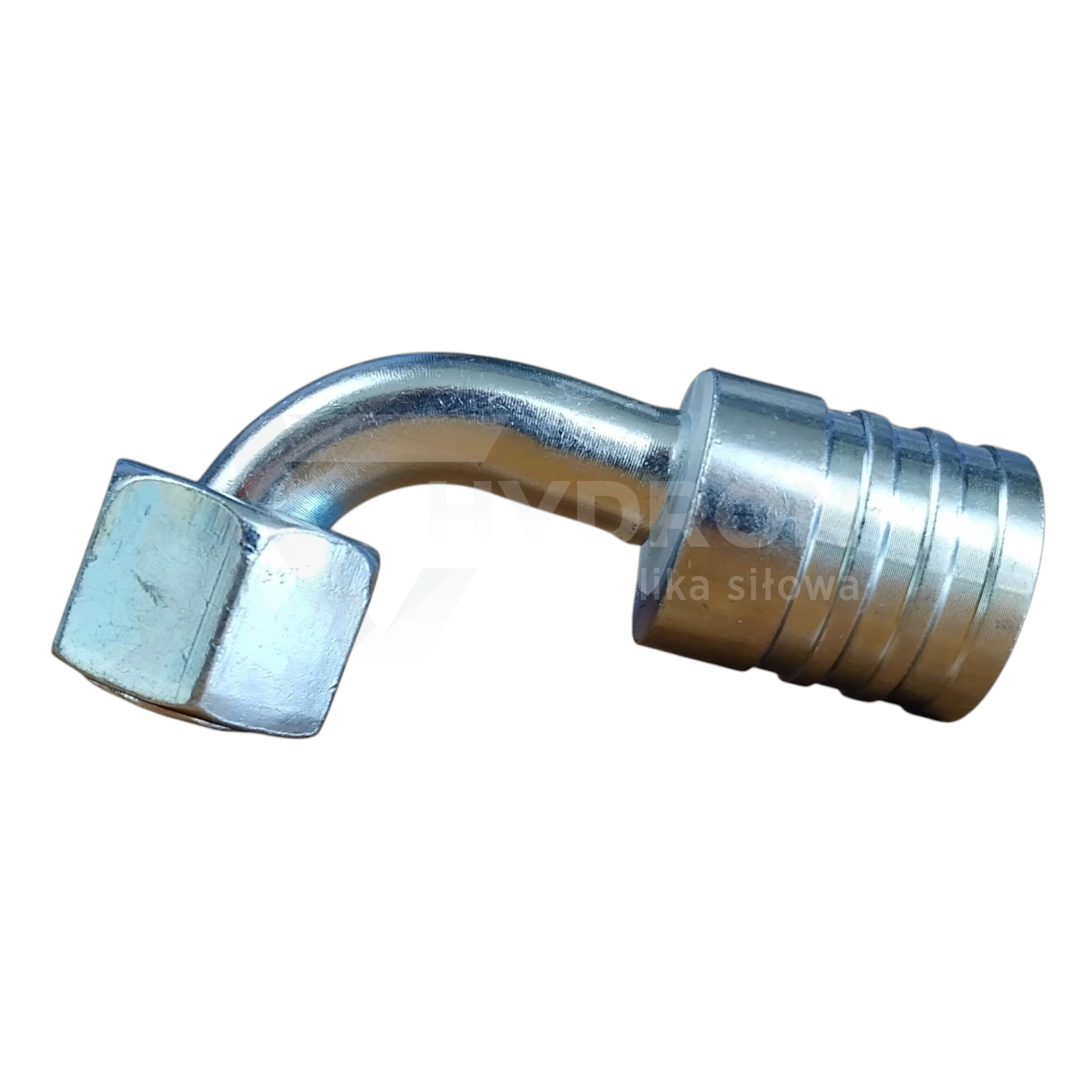

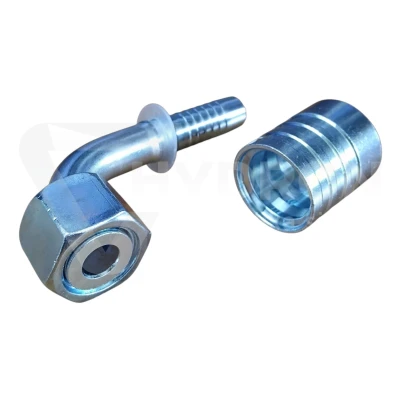

Zakucie K42 ORFS 90° DN20 1.3/16” /4SP CATERPILLAR

Przejdź do sekcji Opinie

36,38 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.3/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie K42 ORFS 90° DN20 1 3/16" 4SP Caterpillar

Zakucie K42 ORFS 90° DN20 1 3/16" to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 4SP w rozmiarze DN20. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 1 3/16" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Konstrukcja pod kątem 90° ułatwia prowadzenie przewodu w ograniczonej przestrzeni, między innymi w układach hydraulicznych maszyn Caterpillar.

Parametry techniczne zakucia K42 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42,
standard przyłącza: ORFS,
kąt końcówki: 90°,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
przeznaczenie: wąż hydrauliczny 4SP,
gwint przyłączeniowy: 1 3/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
konstrukcja: kolanko 90°,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

ORFS 1 3/16" – płaskie uszczelnienie czołowe

ORFS, czyli O-Ring Face Seal, wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Szczelność połączenia powstaje na powierzchni czołowej, a nie na stożku, dlatego prawidłowy dobór wymaga zgodności zarówno gwintu, jak i standardu uszczelnienia.

Gwint 1 3/16" ORFS nie powinien być traktowany jako zamienny z innymi gwintami calowymi tylko na podstawie zbliżonej średnicy. Przy identyfikacji należy zweryfikować również geometrię powierzchni współpracującej.

Końcówka 90° do przewodu DN20

Konstrukcja kolankowa 90° pozwala zmienić kierunek wyjścia przewodu bez wykonywania ciasnego łuku bezpośrednio za zakuciem. Jest to szczególnie korzystne w maszynach, gdzie wokół bloków hydraulicznych, pomp, rozdzielaczy i siłowników jest ograniczona ilość miejsca.

Odpowiednie zastosowanie końcówki kątowej pomaga zachować właściwy promień gięcia węża i ograniczyć naprężenia działające w strefie zakucia.

DN20 do węża hydraulicznego 4SP

DN20 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 3/4". Ten wariant przeznaczony jest do wykonywania przewodów hydraulicznych z wężem 4SP.

Podczas zakuwania należy zastosować tuleję i parametry zaciskania przeznaczone do konkretnego węża 4SP oraz używanego systemu końcówek. Nie należy automatycznie przenosić parametrów zakuwania z przewodów 1SN, 2SN lub 2SC tylko dlatego, że posiadają ten sam rozmiar DN20.

ORFS a JIC i BSP

ORFS różni się od JIC i BSP przede wszystkim sposobem uszczelnienia. W ORFS stosowane jest płaskie uszczelnienie czołowe z O-ringiem, natomiast inne systemy mogą wykorzystywać powierzchnie stożkowe lub inną geometrię połączenia.

Dlatego przy doborze zamiennika należy sprawdzić nie tylko średnicę i skok gwintu, ale również rodzaj powierzchni uszczelniającej.

Zastosowanie w układach Caterpillar

Wariant K42 ORFS 90° DN20 1 3/16" występuje jako końcówka do przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar. Może być wykorzystany przy wykonywaniu nowych przewodów oraz odtwarzaniu istniejących, o ile zgadzają się rozmiar DN20, standard ORFS i przeznaczenie do węża 4SP.

Ustawienie końcówki przed zakuwaniem

Przed wykonaniem zacisku należy ustawić kolanko 90° we właściwej orientacji względem drugiego końca przewodu. Ma to szczególne znaczenie w przewodach wyposażonych w dwie końcówki kątowe, gdzie wymagany jest określony wzajemny kąt ich ustawienia.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od wszystkich zastosowanych elementów: węża 4SP, końcówek, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie ORFS z JIC lub BSP, błędne odczytanie gwintu 1 3/16", zastosowanie niewłaściwej tulei do węża 4SP oraz nieprawidłowe ustawienie kolanka 90° przed zakuwaniem.

Przewody hydrauliczne HYDRON

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka?

Końcówka posiada gwint wewnętrzny 1 3/16" ORFS.

Do jakiego węża przeznaczone jest zakucie?

Produkt przeznaczony jest do węża hydraulicznego 4SP w rozmiarze DN20.

Jak uszczelniane jest połączenie ORFS?

ORFS wykorzystuje płaskie uszczelnienie czołowe typu O-Ring Face Seal.

Czy końcówka jest wykonana pod kątem 90°?

Tak. K42 w tej rodzinie oznacza końcówkę ORFS w wykonaniu kątowym 90°.

Czy można zastosować tuleję od węża 2SN?

Nie należy robić tego automatycznie. Ten wariant jest przeznaczony do węża 4SP, dlatego tuleję i parametry zakuwania trzeba dobrać do właściwego systemu przewodowego.
