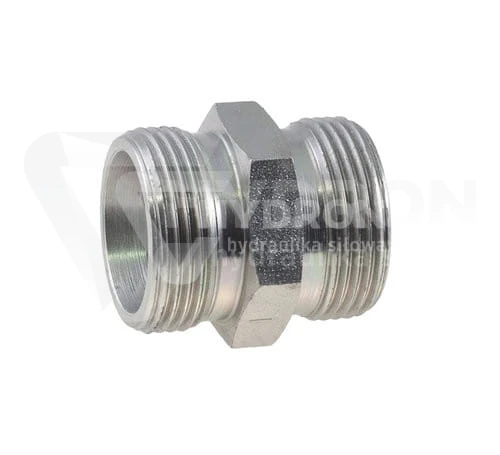

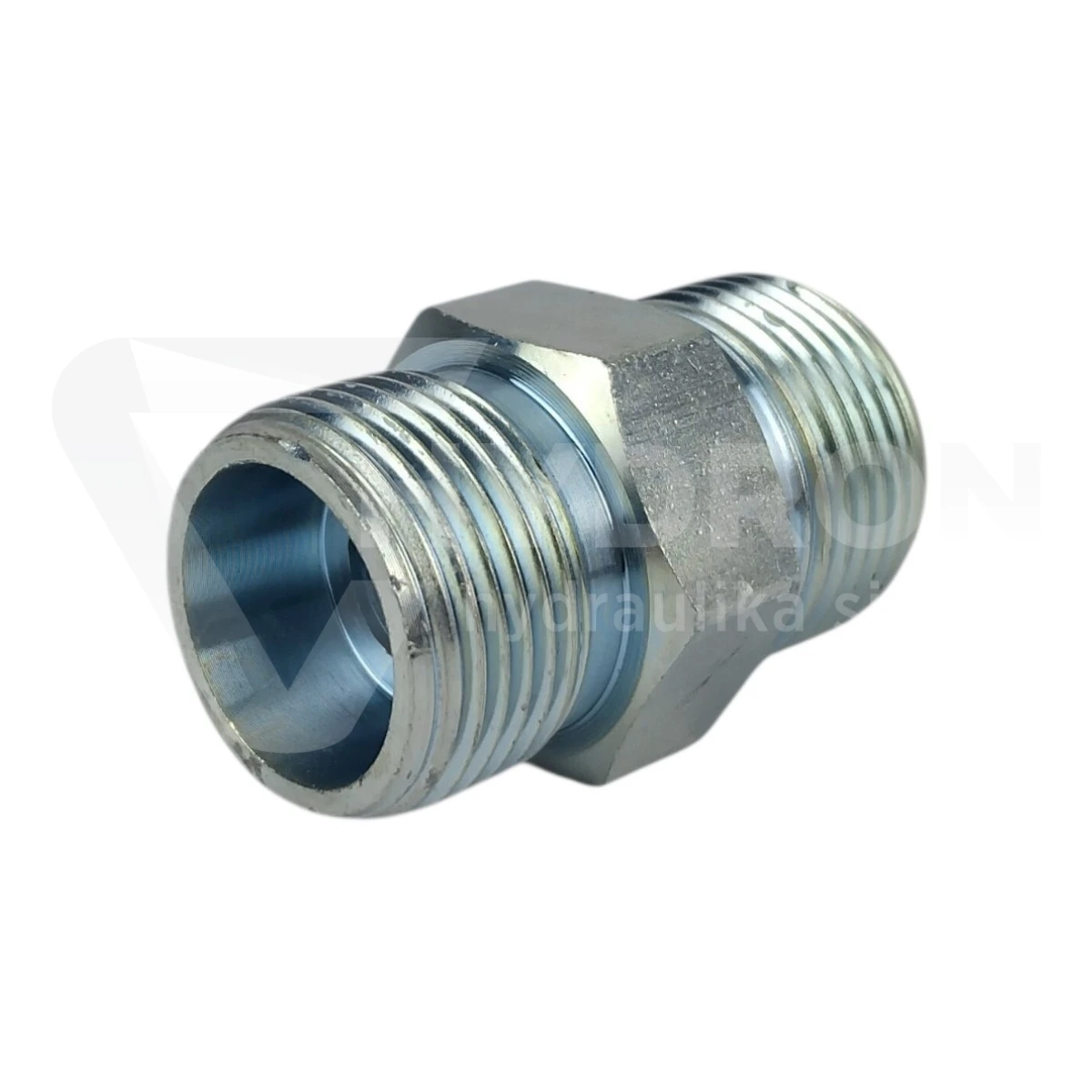

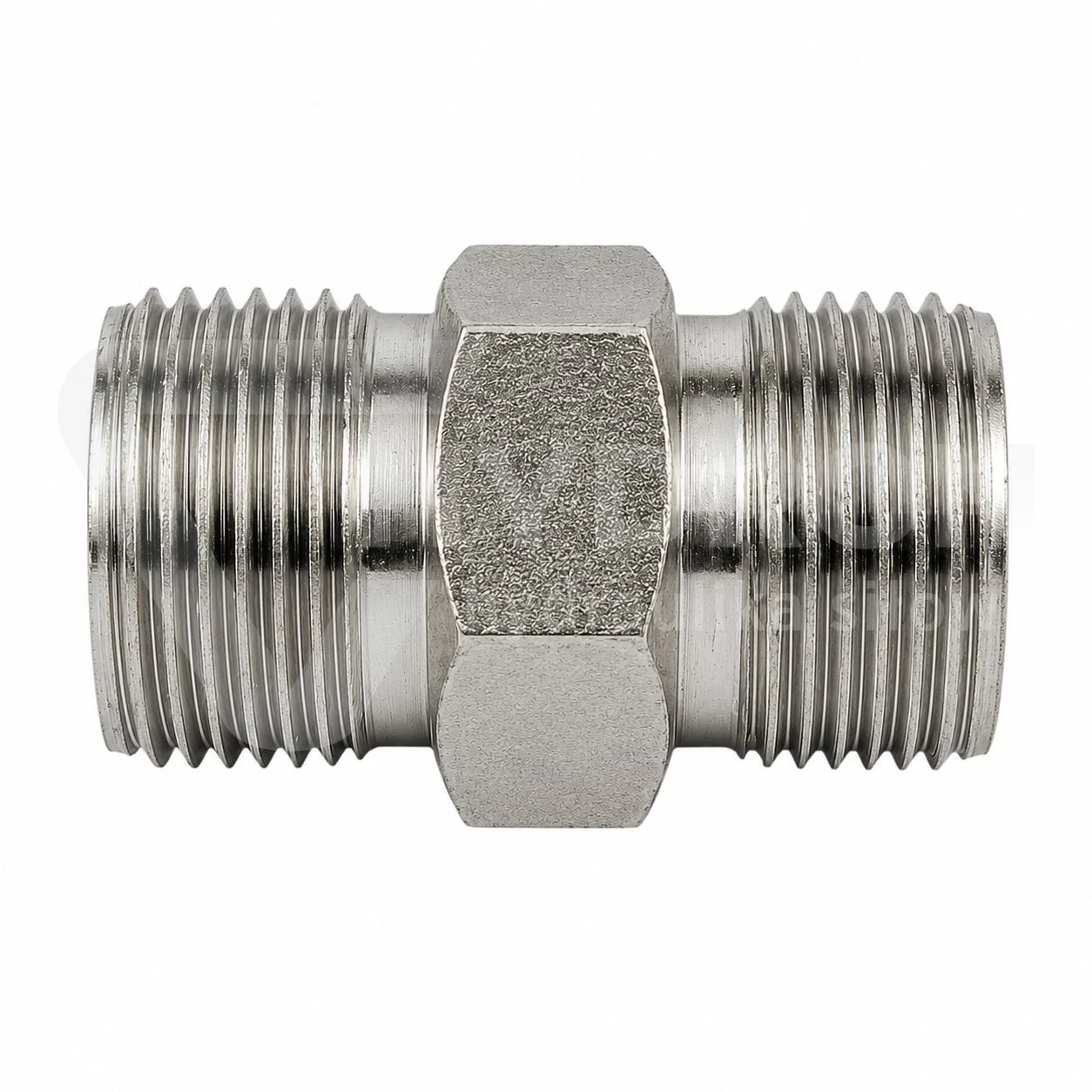

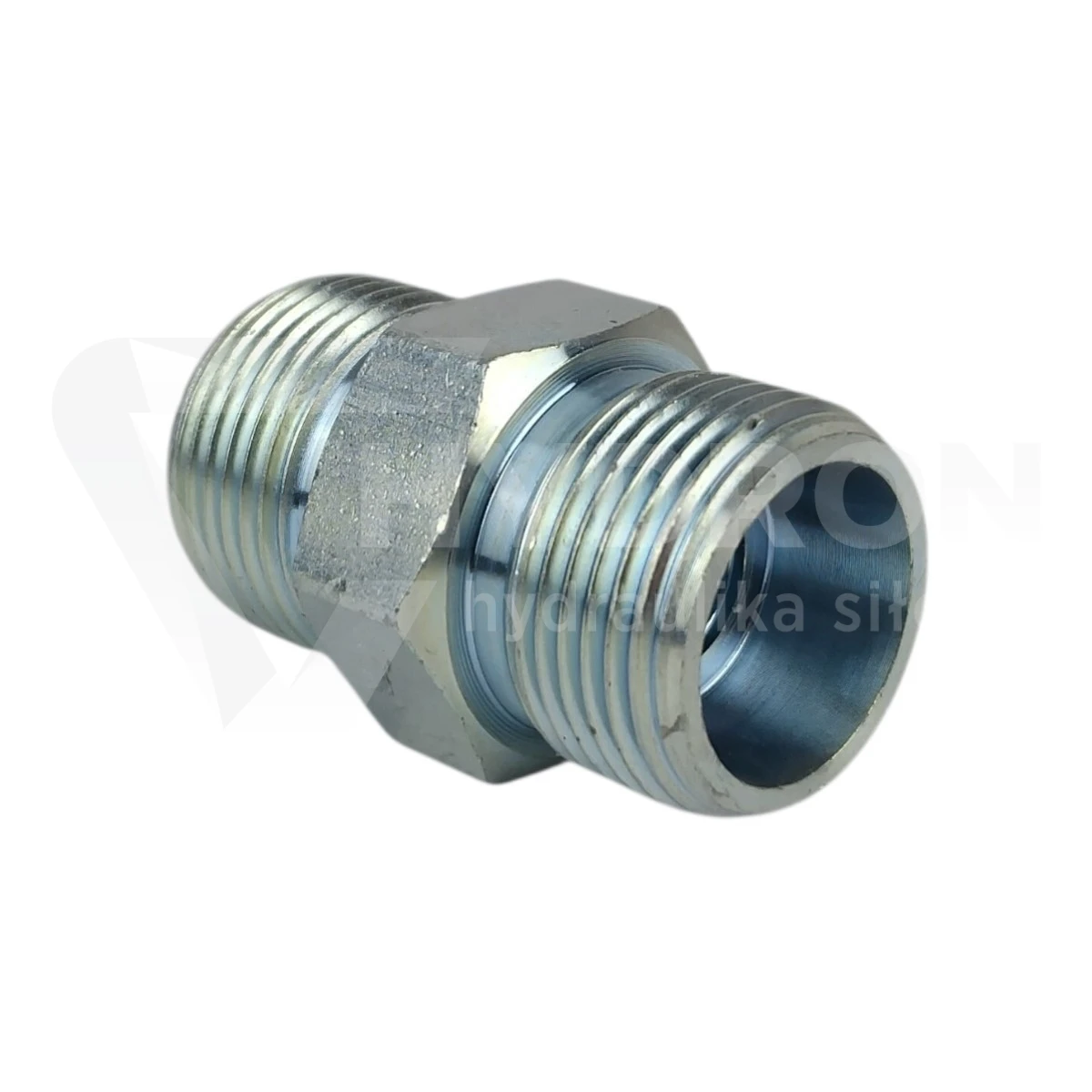

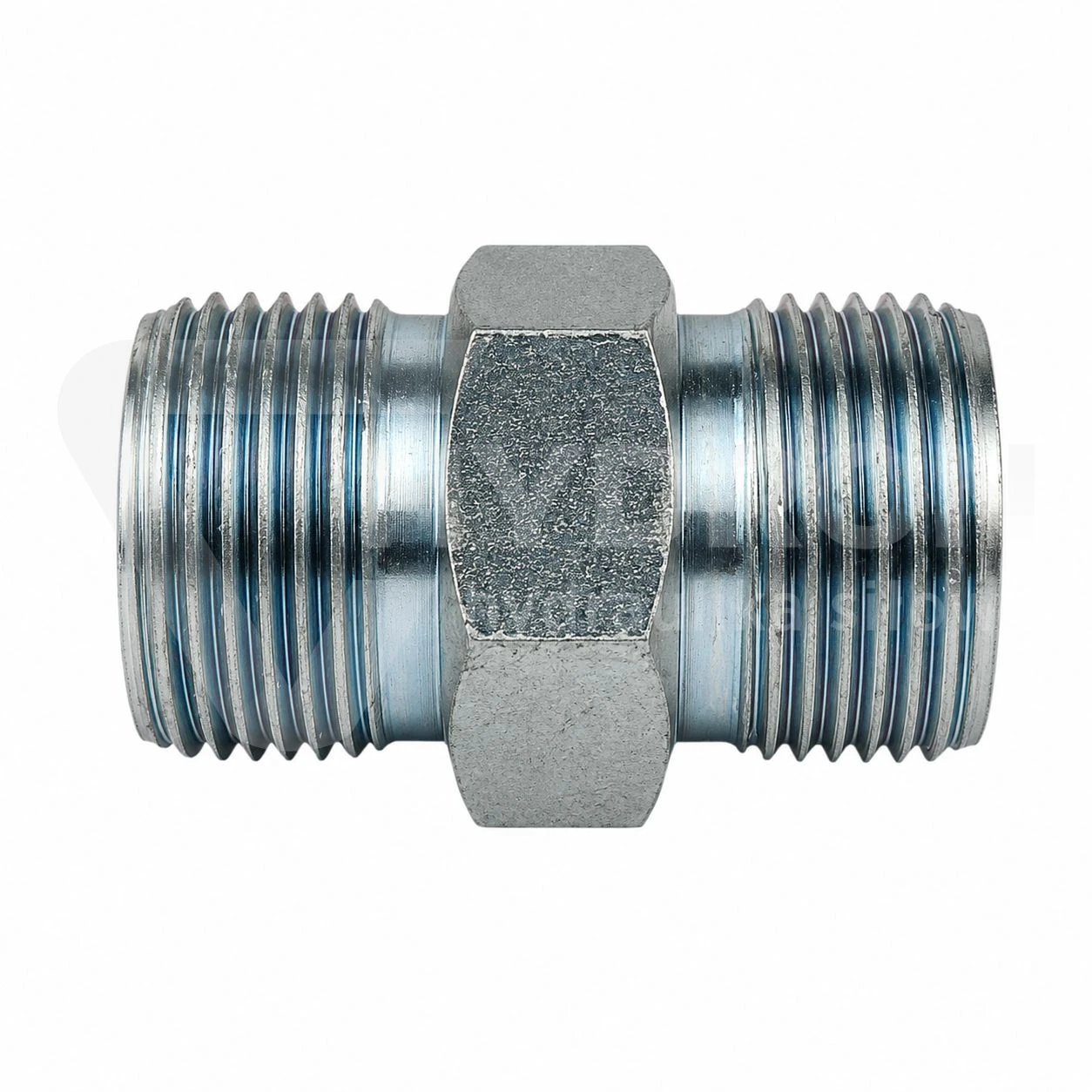

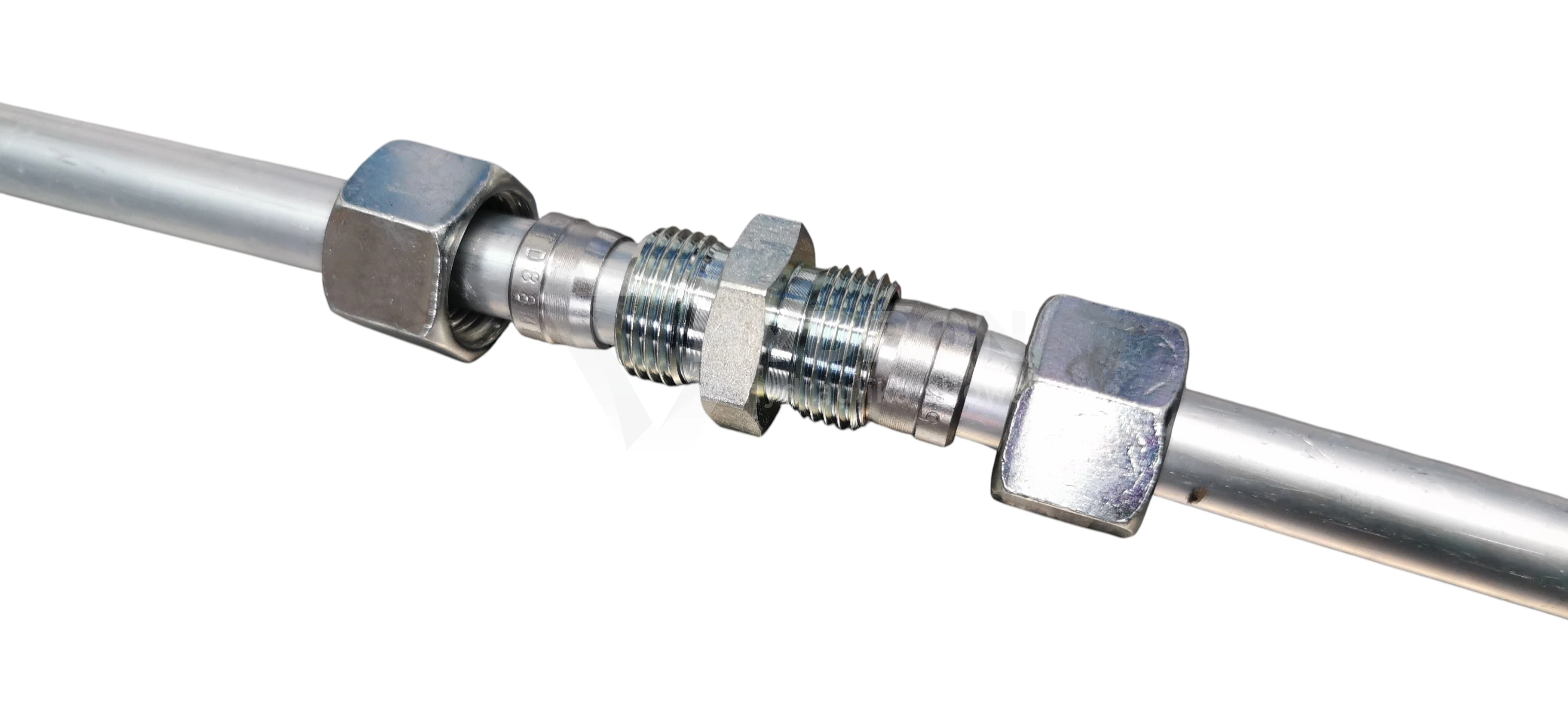

Złączka M16X1,5/M20X1,5 8S/12S S24

Przejdź do sekcji Opinie

10,23 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Rozmiar gwintu 2 M20X1,5
Rozmiar gwintu 2 w milimetrach 19,6-19,9zew./18,2-18,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME1208S.1
Oznaczenie wg PARKER ERMETO GR12/08S

Opis

Złączka prosta M16x1,5 / M20x1,5 8S/12S S24 630 bar

Złączka prosta M16x1,5 / M20x1,5 8S / 12S S24 to metryczny łącznik hydrauliczny z dwoma gwintami zewnętrznymi, przeznaczony do wykonania redukcji pomiędzy dwoma rozmiarami ciężkiej serii S. Po jednej stronie znajduje się przyłącze M16x1,5 8S dla rury 8 mm, a po drugiej M20x1,5 12S dla rury 12 mm. Złączka pracuje w systemie stożkowym 24° i jest przeznaczona do instalacji hydraulicznych wysokiego ciśnienia.

Parametry techniczne

typ produktu: złączka prosta redukcyjna,
gwint 1: M16x1,5 zewnętrzny,
gwint 2: M20x1,5 zewnętrzny,
rozmiar po stronie 1: 8S,
rozmiar po stronie 2: 12S,
średnica rury po stronie 8S: 8 mm,
średnica rury po stronie 12S: 12 mm,
średnica gwintu M16x1,5 mierzona zewnętrznie: około 15,6-15,9 mm,
średnica gwintu M16x1,5 mierzona wewnętrznie: około 14,2-14,6 mm,
średnica gwintu M20x1,5 mierzona zewnętrznie: około 19,6-19,9 mm,
średnica gwintu M20x1,5 mierzona wewnętrznie: około 18,2-18,6 mm,
seria: ciężka S,
kąt stożka: 24°,
ciśnienie pracy: 630 bar,
system połączenia: metryczny DIN 2353 / ISO 8434-1,
przeznaczenie: redukcja pomiędzy 8S i 12S.

Co oznacza 8S / 12S?

Oznaczenie 8S / 12S wskazuje dwa różne rozmiary połączenia w ciężkiej serii S. Liczby odnoszą się do średnic zewnętrznych rur:

8S - rura o średnicy zewnętrznej 8 mm, seria ciężka,
12S - rura o średnicy zewnętrznej 12 mm, seria ciężka.

Złączka wykonuje więc przejście z mniejszej rurki 8 mm na większą 12 mm, pozostając w tym samym systemie ciężkiej serii S.

M16x1,5 po stronie 8S

Po stronie 8S zastosowany jest gwint zewnętrzny M16x1,5. Jego średnica nominalna wynosi 16 mm, a skok 1,5 mm.

Przy pomiarze suwmiarką średnica zewnętrzna wynosi zwykle około 15,6-15,9 mm, natomiast orientacyjny pomiar gwintu wewnętrznego to około 14,2-14,6 mm.

HYDRON stosuje gwint M16x1,5 właśnie w ciężkiej serii 8S, co potwierdzają także kompatybilne nakrętki i pierścienie zacinające. :contentReference[oaicite:1]{index=1}

M20x1,5 po stronie 12S

Po stronie 12S zastosowany jest gwint zewnętrzny M20x1,5. Ten rozmiar współpracuje z rurą 12 mm w ciężkiej serii S.

Gwint ma skok 1,5 mm, a jego średnica zewnętrzna przy pomiarze suwmiarką wynosi około 19,6-19,9 mm.

W ofercie HYDRON występuje także prosta złączka M20x1,5 12S w wersji równej, przeznaczona do połączeń bez redukcji. :contentReference[oaicite:2]{index=2}

Co oznacza S24?

Oznaczenie S24 wskazuje na ciężką serię połączenia oraz zastosowanie stożka o kącie 24°, typowego dla metrycznych złączy rurowych DIN 2353.

To ważne, ponieważ sam rozmiar gwintu nie wystarcza do prawidłowego doboru. Element współpracujący musi być zgodny również pod względem geometrii stożka i serii połączenia.

Redukcja M16x1,5 na M20x1,5

Ta złączka nie jest prostym łącznikiem o dwóch jednakowych końcach. Po jednej stronie występuje M16x1,5 8S, a po drugiej M20x1,5 12S.

Dzięki temu można przejść pomiędzy dwiema średnicami rur bez budowania redukcji z kilku kolejnych elementów. To upraszcza montaż i zmniejsza liczbę połączeń w instalacji.

630 bar w ciężkiej serii S

Złączka przeznaczona jest do układów wysokociśnieniowych. Dla rozmiarów 8S i 12S HYDRON podaje 630 bar jako wartość charakterystyczną dla ciężkiej serii S. :contentReference[oaicite:3]{index=3}

W całej instalacji należy jednak zawsze uwzględnić parametry pozostałych elementów. Ostateczne dopuszczalne ciśnienie wyznacza komponent o najniższej wartości znamionowej.

Stożek 24° i pierścień zacinający

Złączka współpracuje z systemem połączeń rurowych DIN 2353 ze stożkiem 24°. Kompletne połączenie wykonuje się przy użyciu odpowiednio dobranego pierścienia zacinającego i nakrętki.

Podczas montażu pierścień zacina się na rurze, a następnie zostaje dociśnięty do stożka korpusu. Gwint odpowiada za wytworzenie siły docisku, ale sam nie jest powierzchnią uszczelniającą.

Dlaczego sam gwint M16x1,5 lub M20x1,5 nie wystarcza?

W hydraulice metrycznej ten sam rozmiar gwintu może występować w różnych konfiguracjach. Dlatego przy doborze złączki trzeba sprawdzić równocześnie:

rozmiar gwintu,
średnicę rury,
seriê L lub S,
kąt stożka,
typ elementów współpracujących.

W tym przypadku prawidłowa konfiguracja to M16x1,5 8S / M20x1,5 12S.

Najczęstszy błąd przy doborze 8S

Typowym błędem jest założenie, że każdy gwint M16x1,5 oznacza ten sam system połączenia. Tymczasem M16x1,5 może występować także w innych konfiguracjach.

Dla tego produktu ważne jest oznaczenie 8S, czyli rurka 8 mm w ciężkiej serii S. HYDRON oferuje kompatybilną nakrętkę M16x1,5 na rurkę 8S oraz pierścień zacinający 8S. :contentReference[oaicite:4]{index=4}

Najczęstszy błąd przy stronie 12S

Podobna sytuacja występuje po stronie M20x1,5. Sam gwint nie mówi jeszcze, że chodzi o 12S. Trzeba sprawdzić średnicę rury 12 mm oraz serię ciężką S.

To szczególnie ważne przy modernizacji starszej instalacji lub doborze złączki bez dokumentacji maszyny.

Gdzie stosuje się złączkę M16x1,5 / M20x1,5 8S / 12S?

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny budowlane,
maszyny rolnicze,
maszyny leśne,
instalacje rurowe wysokiego ciśnienia,
modernizacje układów wymagające przejścia z 8S na 12S.

Kiedy zastosować tę redukcję?

Złączka jest odpowiednia wtedy, gdy fragment instalacji wykonany rurą 8 mm musi zostać połączony z odcinkiem rury 12 mm w ciężkiej serii S.

Przejście na większą średnicę może być potrzebne między innymi przy zmianie średnicy magistrali, rozbudowie instalacji lub podłączaniu elementu o większym wymaganym przepływie.

Redukcja średnicy a przepływ

Różnica pomiędzy rurą 8 mm i 12 mm ma znaczenie także dla przepływu oleju. Większa średnica pozwala uzyskać większy przekrój przepływu i ograniczyć prędkość cieczy.

Przy projektowaniu instalacji warto więc sprawdzić nie tylko zgodność mechaniczną złącza, ale także wymagany przepływ i dopuszczalne spadki ciśnienia.

Elementy pasujące do strony 8S

Do wykonania kompletnego połączenia po stronie M16x1,5 8S można zastosować:

Nakrętkę złączną M16x1,5 na rurkę 8S

Pierścień zacinający na rurkę 8S

Inne elementy M16x1,5 8S

Jeżeli instalacja wymaga zmiany kierunku przepływu, dostępne jest również kolanko AB 90° M16x1,5 8S. HYDRON podaje dla tego wariantu 630 bar, ciężką serię S i stożek 24°. :contentReference[oaicite:5]{index=5}

Do rozdzielenia instalacji na trzy kierunki można zastosować trójnik BBB M16x1,5 8S. :contentReference[oaicite:6]{index=6}
