Złączka grodziowa M22x1,5 14S

Przejdź do sekcji Opinie

22,74 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-14S
Oznaczenie wg VITILLO APPME14S.1
Oznaczenie wg CAST 103618.1
Oznaczenie wg PARKER ERMETO XSV 14-S | SV14SOMD
Oznaczenie alternatywne 6D-22

Opis

Złączka grodziowa M22x1,5 14S

Złączka grodziowa M22x1,5 14S to metryczny element hydrauliczny przeznaczony do wykonania stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową. Po obu stronach zastosowano gwint M22x1,5 w serii 14S, dlatego produkt pracuje jako proste przejście grodziowe bez redukcji średnicy. Złączka wykonana jest ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej. Ciśnienie pracy wynosi 630 bar, co wymaga poprawnego doboru wszystkich elementów współpracujących po obu stronach połączenia.

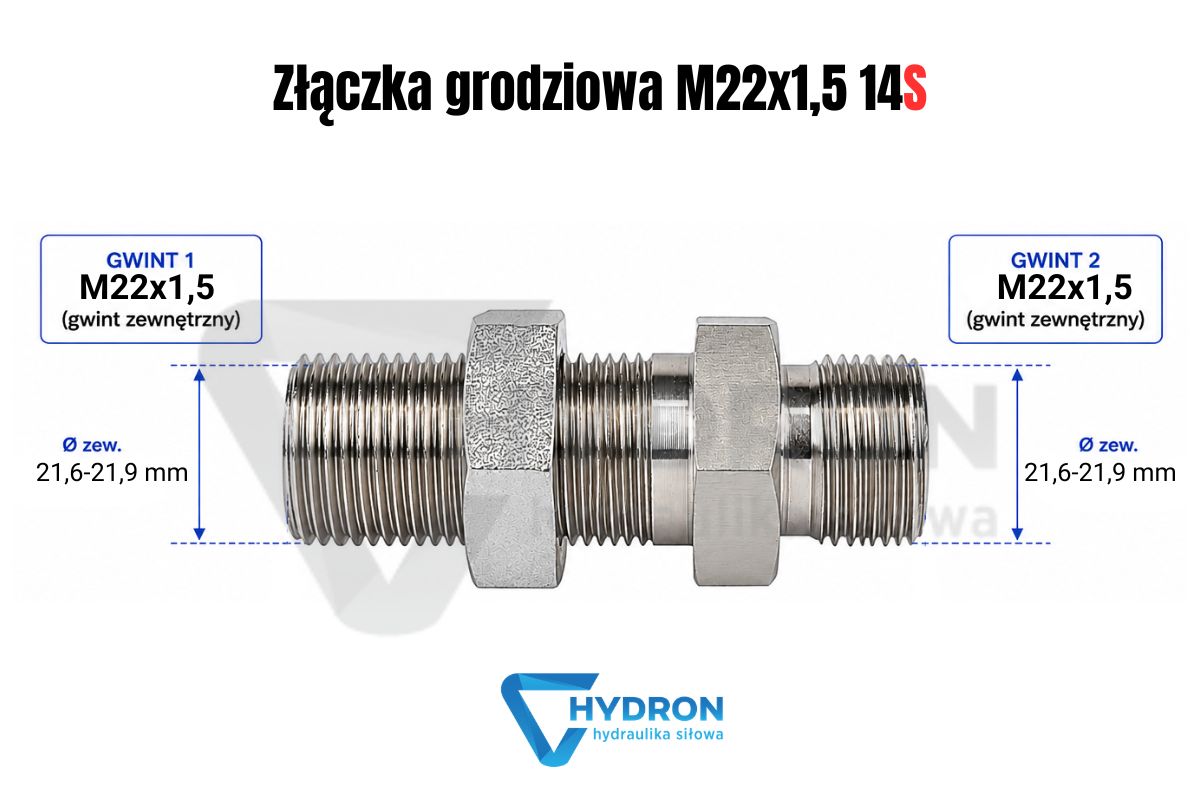

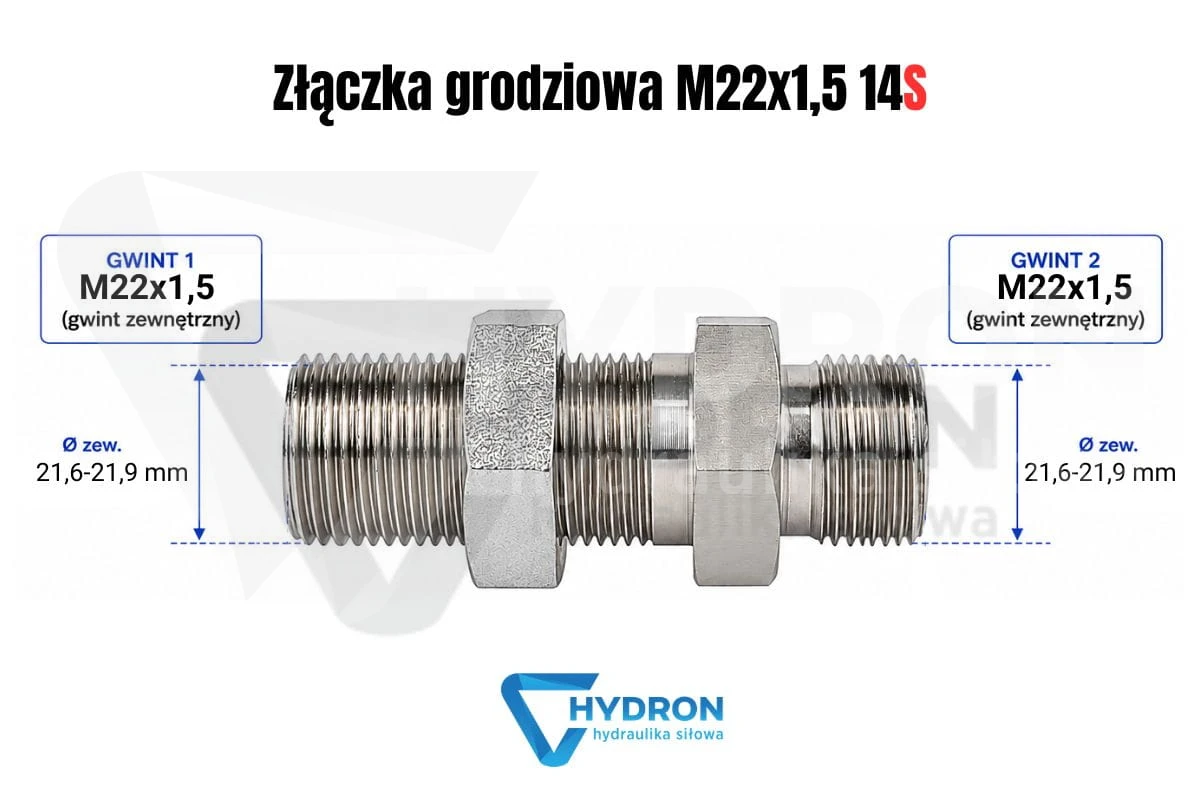

Złączka grodziowa M22-1-5 14S schemat gwintow

Parametry techniczne

Produkt: złączka grodziowa M22x1,5 14S
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 14S
Rozmiar gwintu 1: M22x1,5
Wymiar gwintu 1: 21,6-21,9 mm zewnętrznie / 20,2-20,6 mm wewnętrznie
Rozmiar gwintu 2: M22x1,5
Wymiar gwintu 2: 21,6-21,9 mm zewnętrznie / 20,2-20,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M22x1,5
Gwint mniejszy: brak różnicy, obie strony M22x1,5
Ciśnienie pracy: 630 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-14S
Oznaczenie wg Vitillo: APPME14S.1
Oznaczenie wg CAST: 103618.1
Oznaczenie wg Parker Ermeto: XSV 14-S / SV14SOMD
Oznaczenie alternatywne: 6D-22
Kod produktu: ZN-141-1 M22/M22 S
Kod kreskowy EAN: 2000010035465

Złączka grodziowa M22x1,5 14S do przejścia przez panel

Ten wariant stosuje się wtedy, gdy instalacja hydrauliczna musi zostać przeprowadzona przez przegrodę i zamocowana w stałym punkcie. Złączka grodziowa M22x1,5 14S pozwala odciążyć przewód, uporządkować połączenie po obu stronach panelu i ograniczyć ryzyko pracy instalacji bezpośrednio na krawędzi otworu. Inne rozmiary z tej grupy można sprawdzić w kategorii złączki grodziowe metryczne.

Gwint M22x1,5 po obu stronach, liczy się także seria 14S

Produkt ma gwint M22x1,5 z jednej i drugiej strony, ale sam gwint nie wystarcza do poprawnego doboru. W tej złączce kluczowe jest oznaczenie 14S, czyli seria ciężka. Elementy skręcane po obu stronach muszą być zgodne nie tylko średnicą gwintu, ale również geometrią połączenia. Pomylenie serii może spowodować nieszczelność, nieprawidłowe dokręcenie albo uszkodzenie powierzchni styku.

Seria 14S w hydraulice metrycznej

Oznaczenie 14S wskazuje metryczny system połączenia w serii ciężkiej. Ma to znaczenie przy doborze końcówek, nakrętek, pierścieni i elementów rurowych współpracujących ze złączką. W praktyce dwa elementy mogą wyglądać podobnie, ale jeśli należą do różnych serii, nie powinny być traktowane jako zamienniki. Przy identyfikacji części trzeba porównać gwint M22x1,5, serię 14S, ciśnienie pracy oraz element, który będzie dokręcany do złączki.

Kiedy wybrać grodziówkę M22x1,5 14S zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa M22x1,5 14S jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub obudowie. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 630 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 630 bar. Ten parametr dotyczy samego elementu, ale całą instalację należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element zamontowany po drugiej stronie panelu. Do kontroli rzeczywistych parametrów pracy układu można zastosować manometry hydrauliczne.

Montaż złączki grodziowej M22x1,5 14S

Złączka powinna być osadzona prosto w otworze montażowym. Przewód po obu stronach nie powinien wymuszać położenia korpusu ani ciągnąć połączenia pod kątem. Naprężony odcinek instalacji może powodować luzowanie połączenia i wyciek dopiero po kilku cyklach pracy maszyny. Przy wykonywaniu nowego przewodu warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Najczęstsze błędy przy doborze M22x1,5 14S

Najczęstszy błąd to dobór złączki wyłącznie po gwincie M22x1,5, bez potwierdzenia serii 14S. Drugi problem to stosowanie grodziówki jako zwykłej przejściówki, bez montażu w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy krawędzi, ramie lub osłonie, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurkę. W instalacjach pracujących w drganiach trzeba zaplanować dodatkowe punkty podparcia po obu stronach przegrody. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia.

Porównanie z innymi złączkami grodziowymi M22x1,5

Przy identyfikacji zdemontowanego elementu trzeba porównać nie tylko gwint, ale także serię. W tej samej średnicy gwintu dostępna jest złączka grodziowa M22x1,5 15L, która należy do innej serii i nie powinna być dobierana jako zamiennik 14S. Jeżeli potrzebna jest wersja o podwyższonej odporności korozyjnej, można porównać złączkę grodziową M22x1,5 14S stal nierdzewna. Przy większym wariancie serii ciężkiej warto sprawdzić złączkę grodziową M24x1,5 16S.

FAQ

Czy złączka grodziowa M22x1,5 14S służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M22x1,5 14S?

Produkt ma gwint M22x1,5 po obu stronach.

Czy złączka M22x1,5 14S jest redukcją?

Nie. Obie strony mają ten sam gwint M22x1,5 w serii 14S, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M22x1,5 14S?

Ciśnienie pracy wynosi 630 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 14S?

Oznaczenie 14S wskazuje metryczny system połączenia w serii ciężkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M22x1,5 14S i M22x1,5 15L są zamienne?

Nie należy ich traktować jako zamienników. Mimo podobnego gwintu są to różne serie połączeń, dlatego trzeba dobrać element zgodny z układem.

Co sprawdzić przed zakupem złączki grodziowej M22x1,5 14S?

Przed zakupem należy sprawdzić gwint M22x1,5, serię 14S, ciśnienie pracy 630 bar, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
