Złączka prosta BB M22X1,5 15L stal nierdzewna kpl

Przejdź do sekcji Opinie

81,64 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

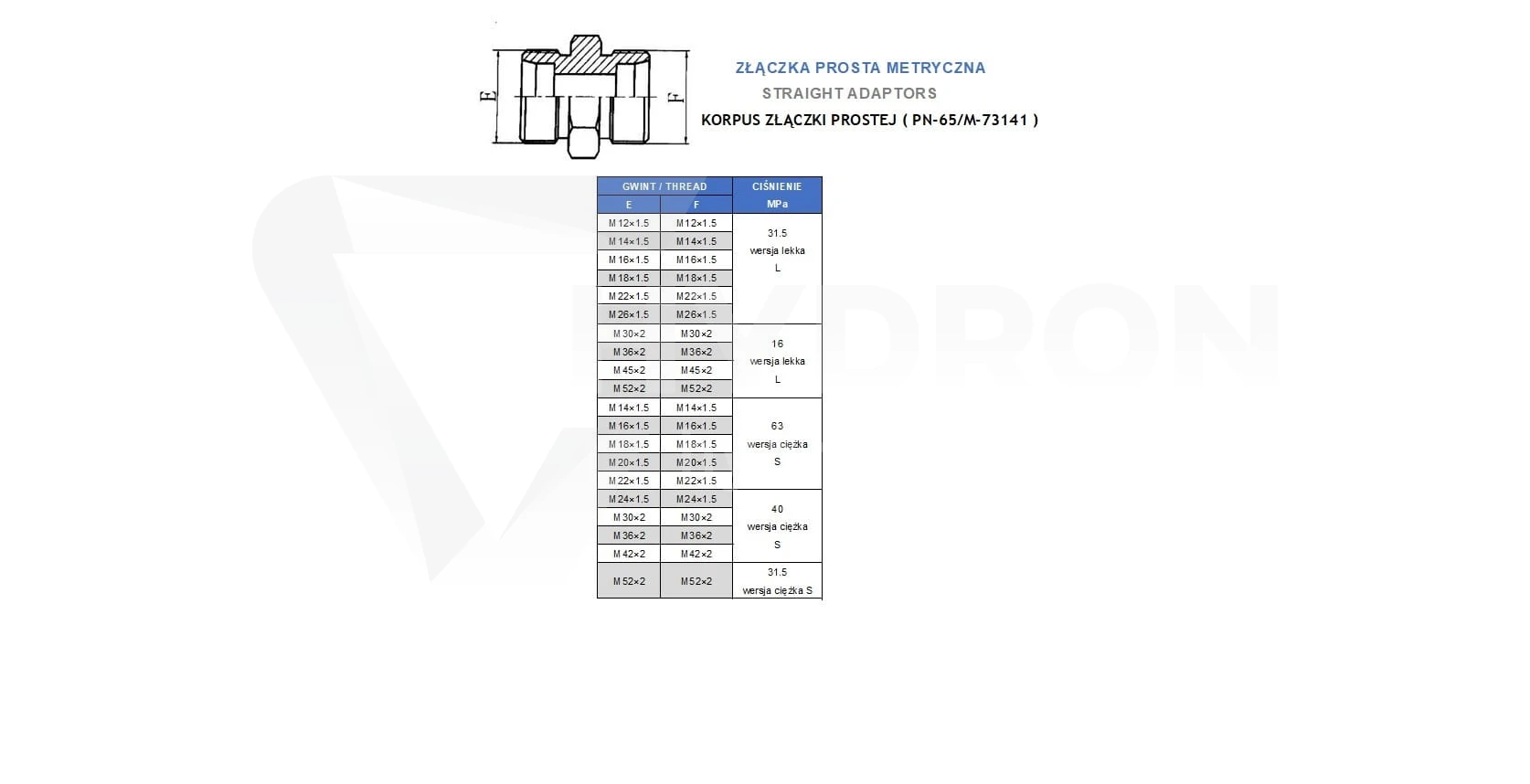

Złączka prosta BB M22x1,5 15L stal nierdzewna kompletna

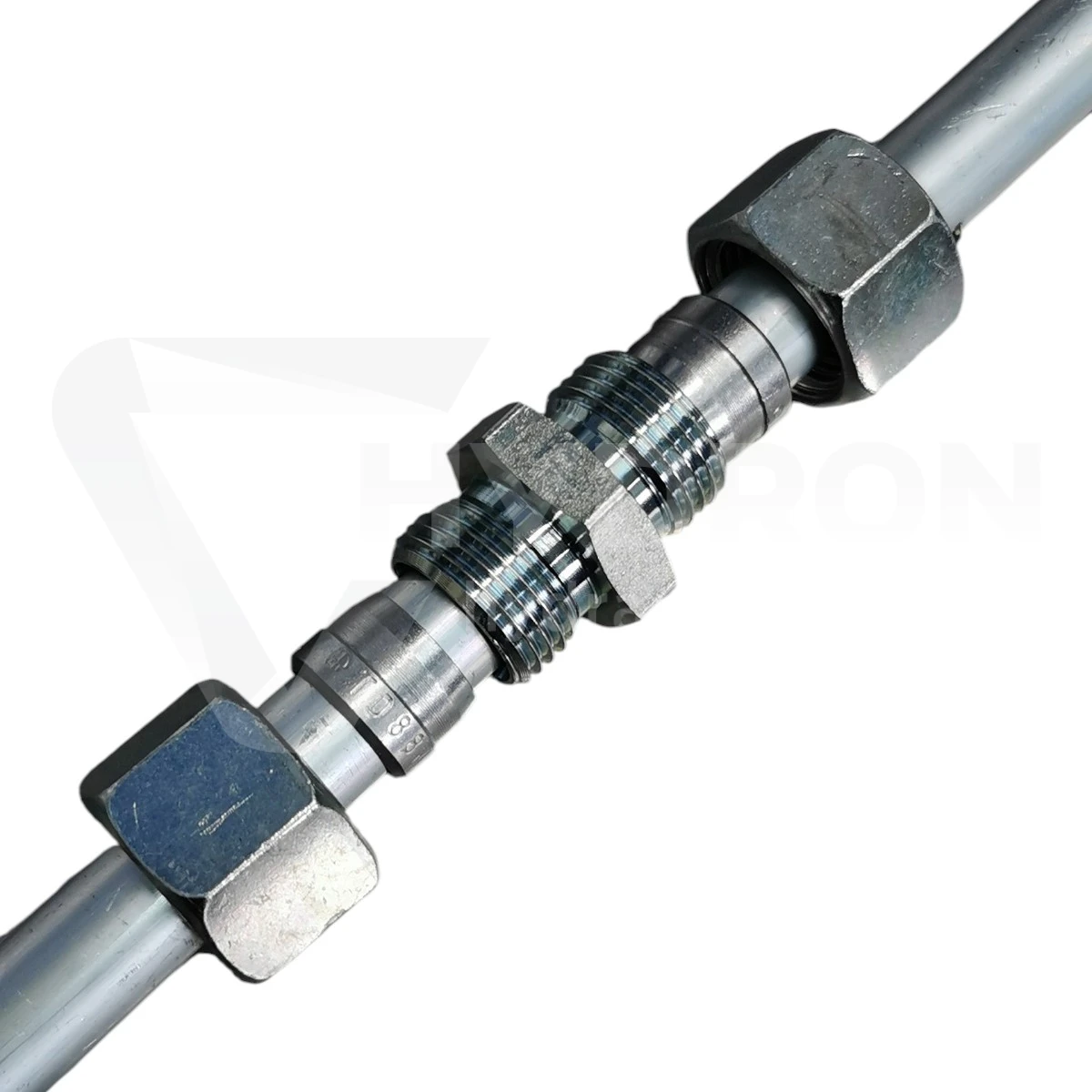

Złączka prosta BB M22x1,5 15L ze stali nierdzewnej to kompletne połączenie rurowe przeznaczone do instalacji hydraulicznych pracujących w lekkiej serii L. Po obu stronach korpusu znajdują się gwinty zewnętrzne M22x1,5, a rozmiar 15L oznacza współpracę z rurą o średnicy zewnętrznej 15 mm.

To nie jest sam korpus złączki. Produkt oferowany jest jako komplet montażowy, czyli razem z pierścieniami zacinającymi oraz nakrętkami złącznymi potrzebnymi do wykonania połączenia po obu stronach.

Parametry techniczne

typ produktu: złączka prosta BB,
wykonanie: kompletne,
gwint 1: M22x1,5 zewnętrzny,
gwint 2: M22x1,5 zewnętrzny,
rozmiar: 15L,
średnica zewnętrzna rury: 15 mm,
seria: lekka L,
średnica nominalna gwintu: 22 mm,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu zewnętrznego: około 21,6-21,9 mm,
kąt stożka połączenia: 24°,
materiał: stal nierdzewna,
konstrukcja: złączka równa,

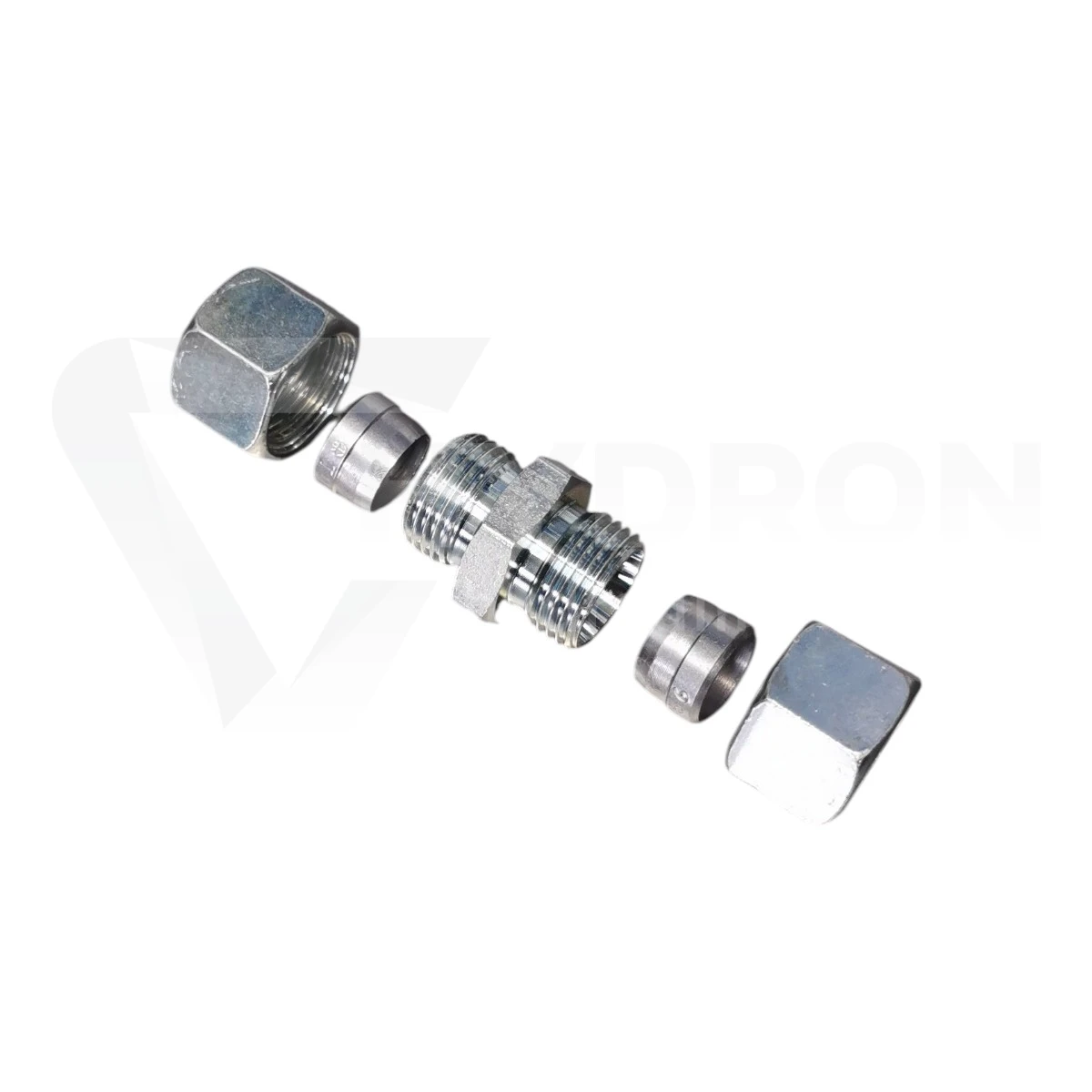

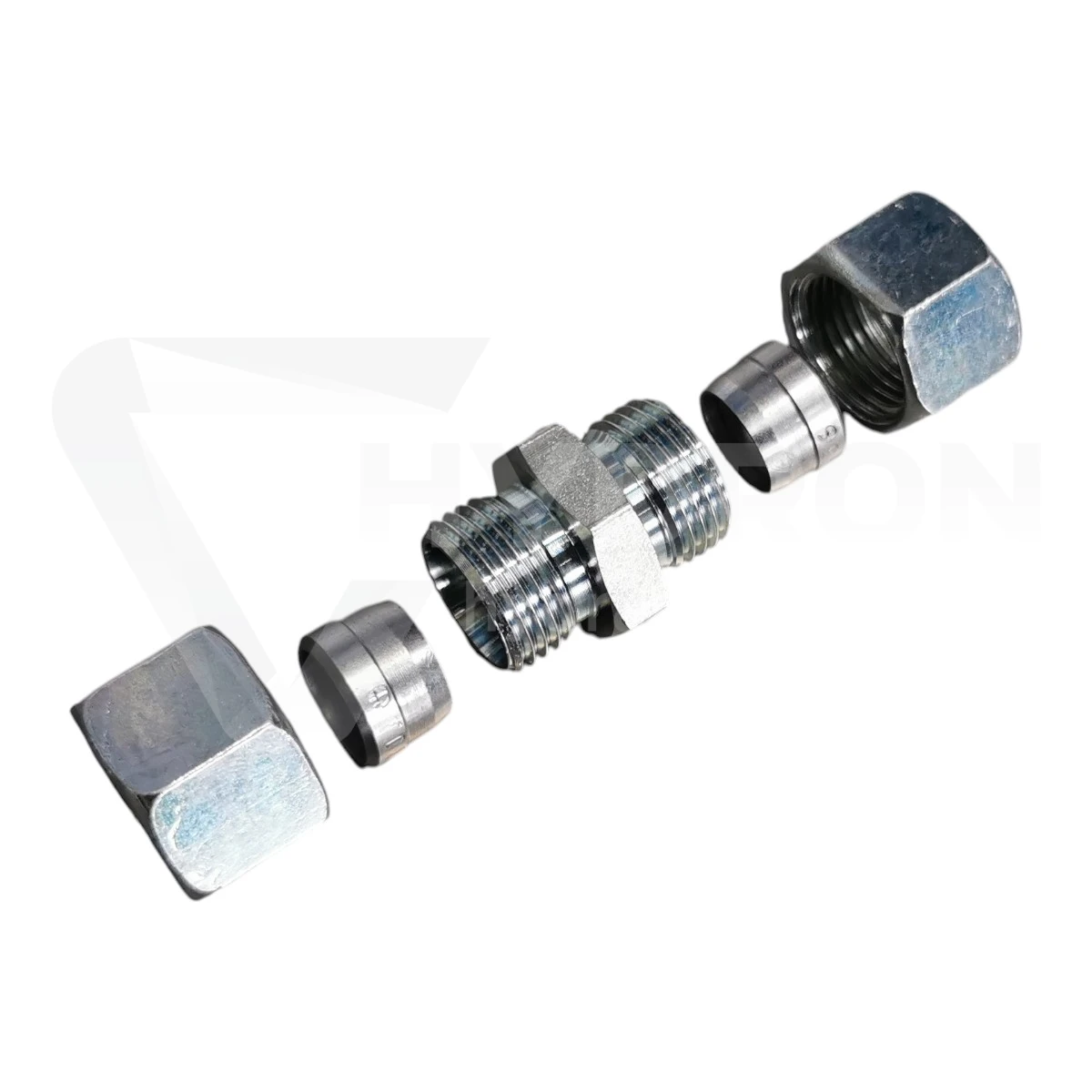

w komplecie: korpus, 2 pierścienie zacinające i 2 nakrętki złączne,
przeznaczenie: proste połączenie dwóch odcinków instalacji 15L.

Komplet M22x1,5 15L, co dokładnie otrzymujesz?

Najważniejszą cechą tego wariantu jest kompletność zestawu. W jednym produkcie otrzymujesz wszystkie podstawowe elementy potrzebne do wykonania dwóch połączeń rurowych.

1 korpus złączki BB M22x1,5 / M22x1,5,
2 pierścienie zacinające 15L,
2 nakrętki złączne M22x1,5 15L.

Nie trzeba więc osobno kompletować pierścieni i nakrętek, co ułatwia zamówienie i ogranicza ryzyko doboru niewłaściwych elementów.

15L oznacza rurę o średnicy 15 mm

Oznaczenie 15L określa średnicę zewnętrzną rury oraz serię połączenia. Liczba 15 oznacza rurę 15 mm, natomiast litera L wskazuje lekką serię.

Pełną konfigurację można więc zapisać jako:

M22x1,5,
rura 15 mm,
seria lekka L,
stożek 24°.

Złączka równa, nie redukcyjna

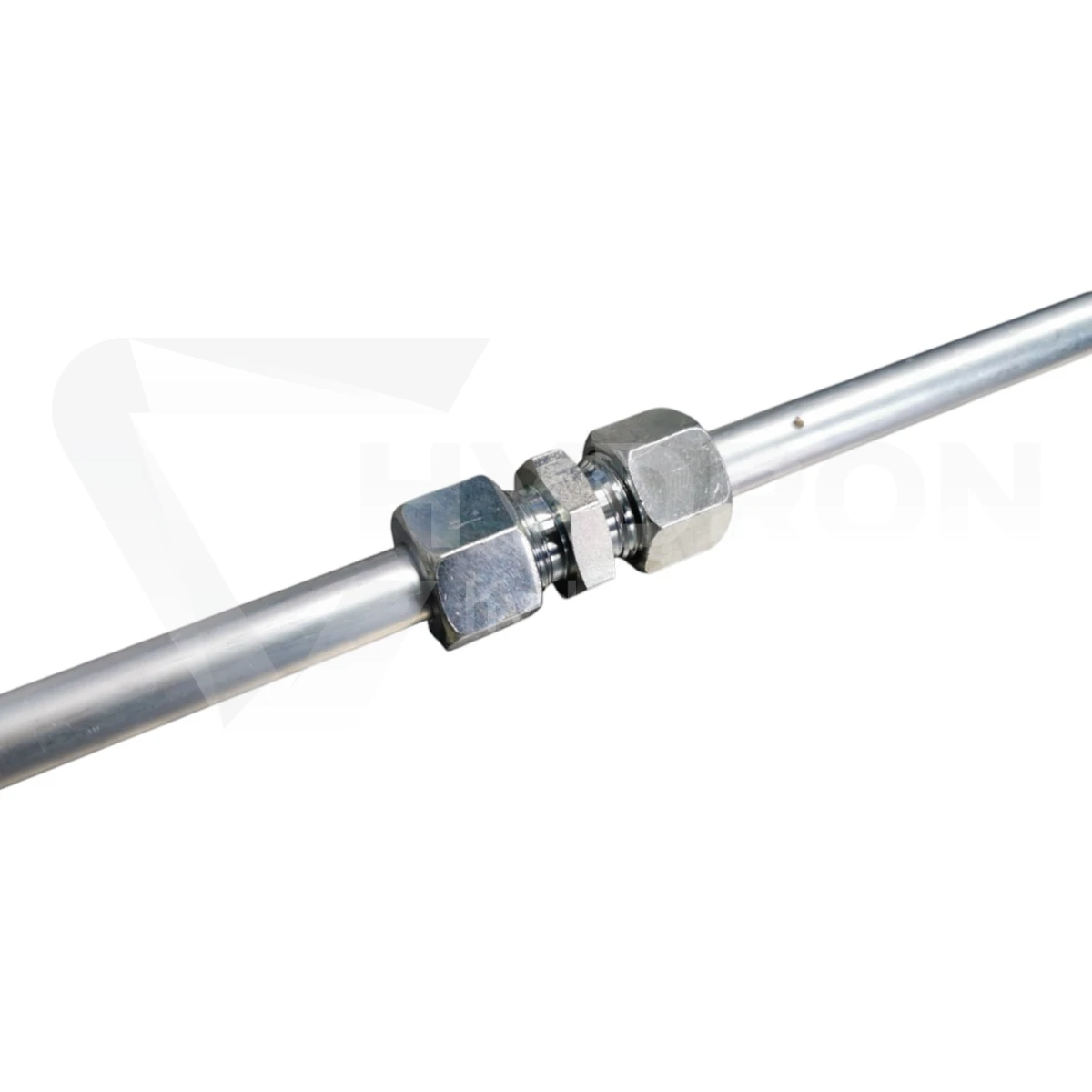

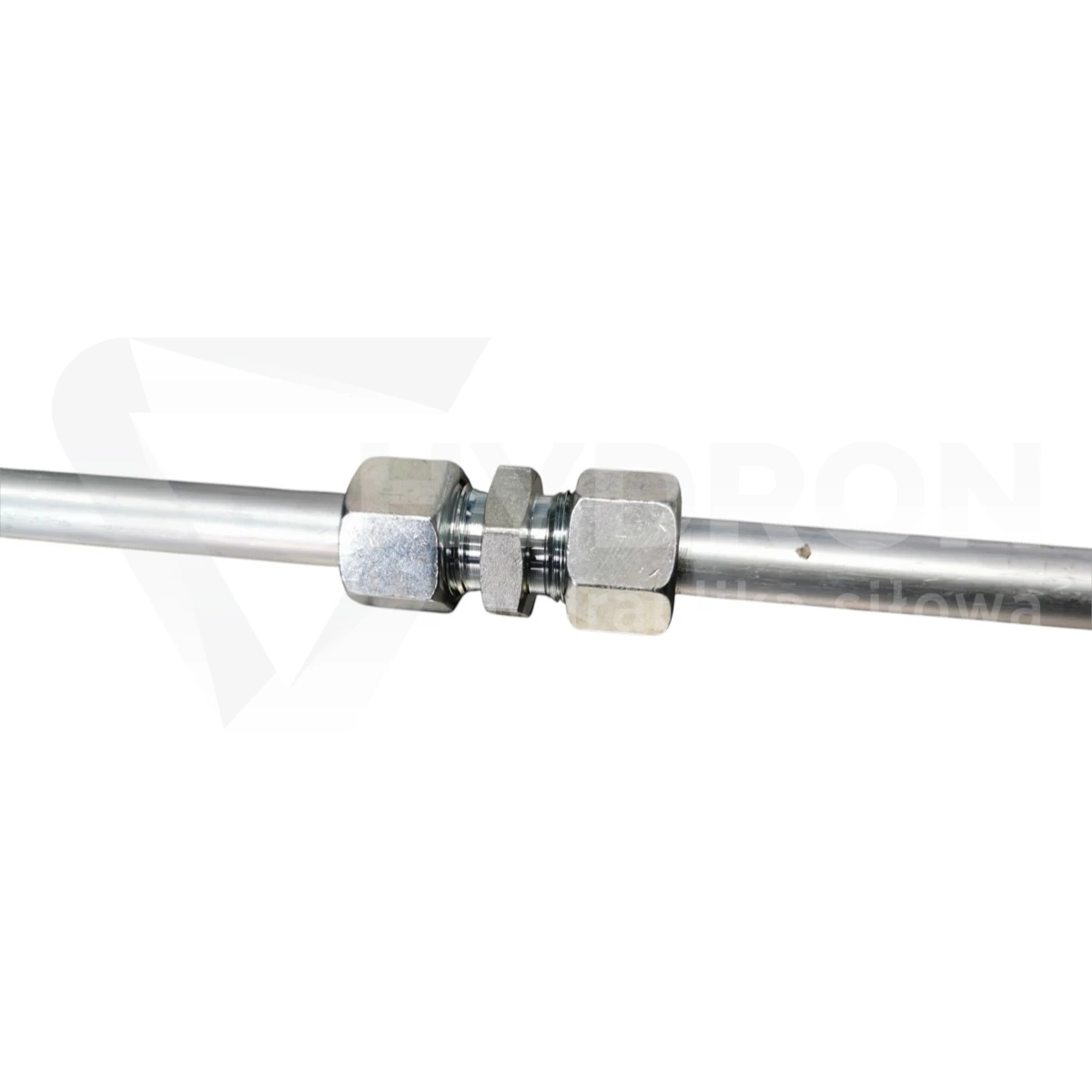

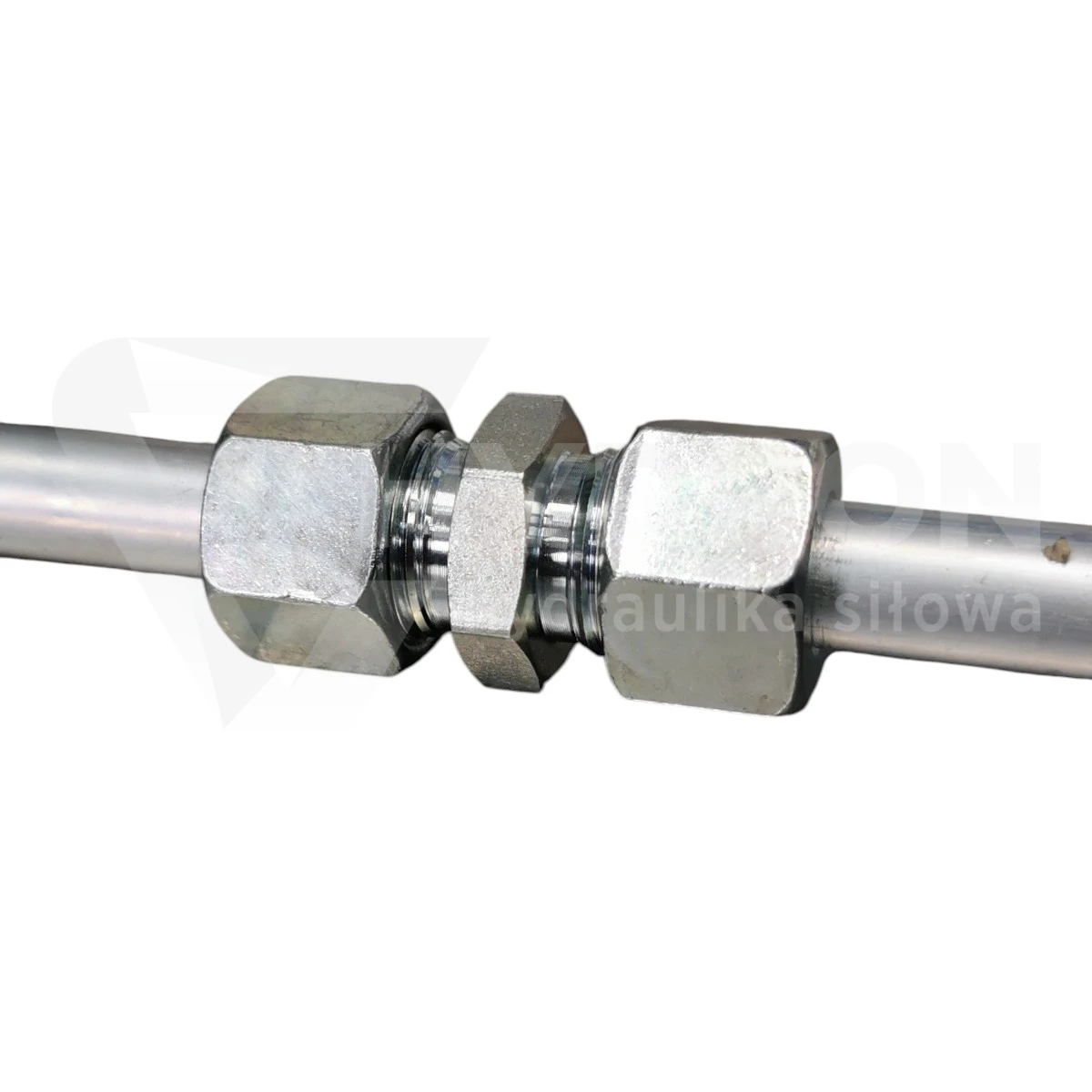

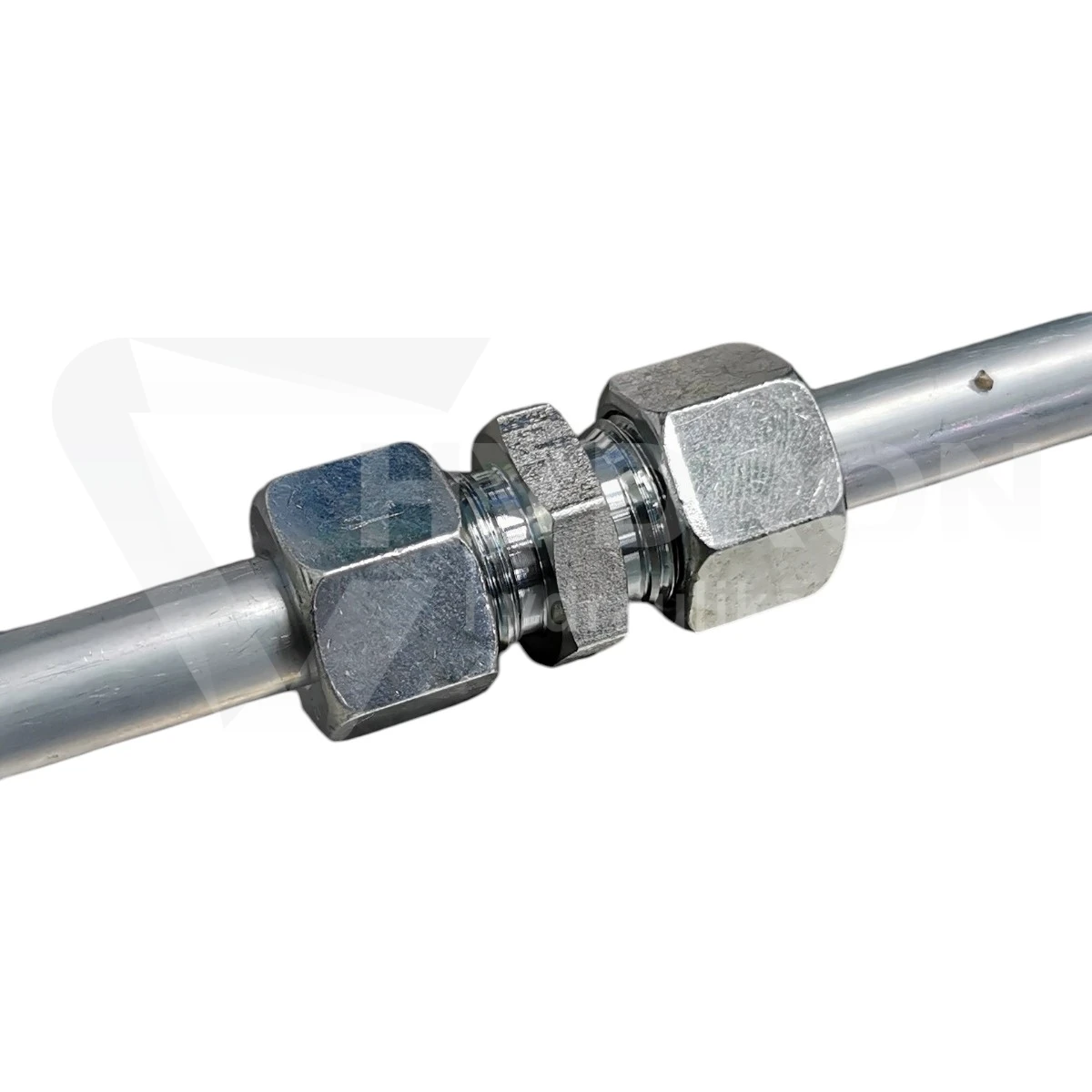

Obie strony produktu są identyczne: M22x1,5 15L / M22x1,5 15L. Złączka nie zmienia średnicy rury ani serii połączenia.

Jej zadaniem jest połączenie dwóch odcinków instalacji w jednej osi, bez zmiany przekroju rurowego.

Dlaczego wersja kompletna jest praktyczna?

Przy zakupie samego korpusu trzeba osobno dobrać pierścienie oraz nakrętki. W tym wariancie wszystkie te elementy są już zestawione pod rozmiar 15L.

To szczególnie wygodne przy:

budowie nowej instalacji,
wymianie zużytego połączenia,
serwisie maszyny,
modernizacji istniejącego układu,
montażu rur nierdzewnych.

M22x1,5 - jak sprawdzić gwint suwmiarką?

Gwint M22x1,5 ma średnicę nominalną 22 mm oraz skok 1,5 mm. Przy pomiarze po wierzchołkach gwintu zewnętrznego wartość wynosi zwykle około 21,6-21,9 mm.

Sam pomiar gwintu nie wystarcza jednak do pełnej identyfikacji. Trzeba dodatkowo sprawdzić, czy rura ma średnicę 15 mm i czy połączenie należy do lekkiej serii L.

M22x1,5 nie zawsze oznacza 15L

To bardzo ważna kwestia przy doborze. Gwint M22x1,5 może występować także w innych konfiguracjach hydraulicznych.

Dobierając ten produkt, należy potwierdzić cały zestaw parametrów:

gwint M22x1,5,
rura 15 mm,
seria L,
stożek 24°,
wykonanie nierdzewne,
wersja kompletna.

15L a 14S - ten sam gwint, inna seria

M22x1,5 może występować zarówno jako 15L, jak i 14S.

M22x1,5 15L - rura 15 mm, seria lekka L,
M22x1,5 14S - rura 14 mm, seria ciężka S.

Gwint jest taki sam, ale średnica rury i seria są inne. Dlatego tych wariantów nie należy traktować jako zamienników.

Połączenie na stożku 24°

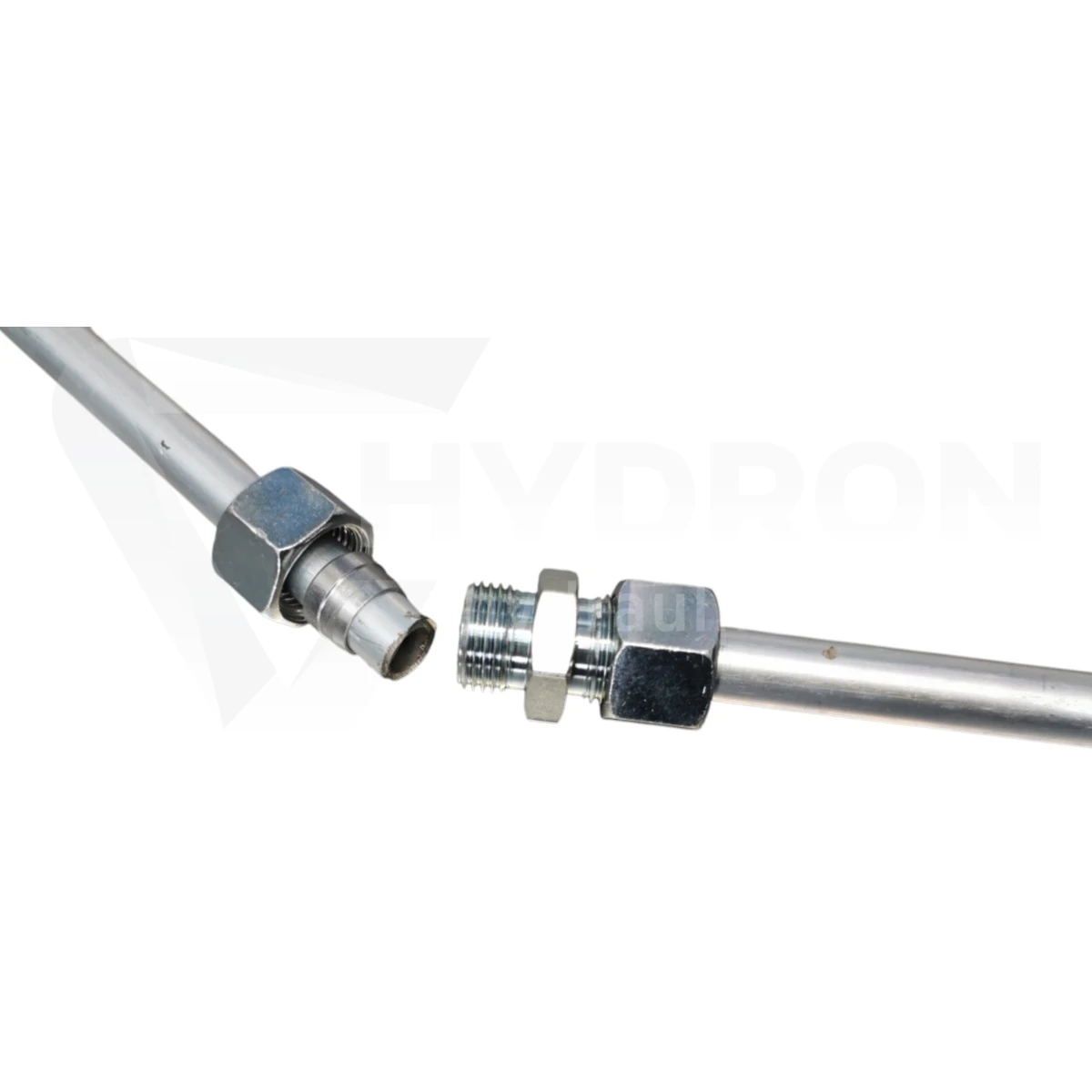

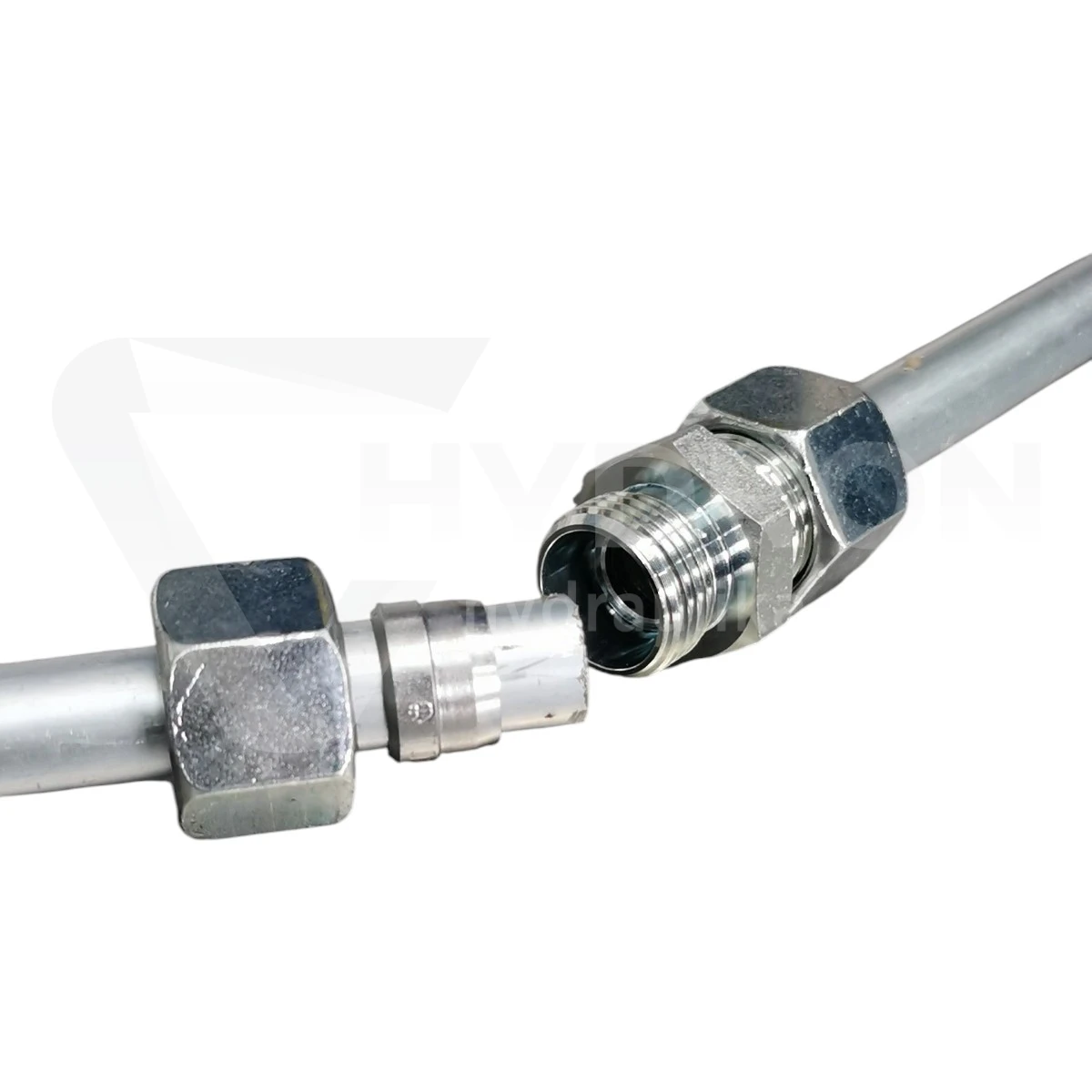

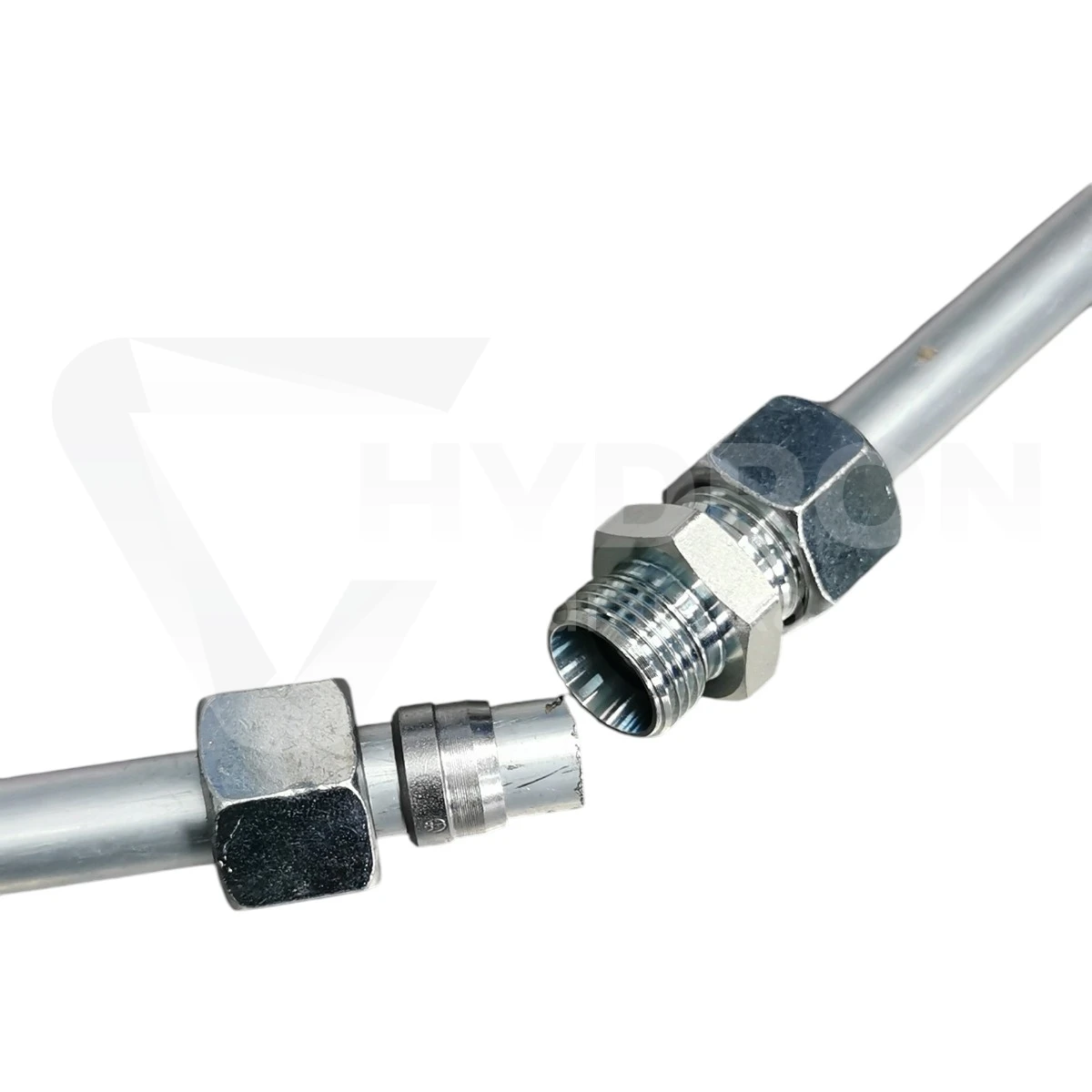

Złączka pracuje w metrycznym systemie połączeń rurowych ze stożkiem 24°. Szczelność powstaje dzięki współpracy korpusu, pierścienia zacinającego, nakrętki i właściwie przygotowanej rury.

Gwint M22x1,5 służy przede wszystkim do wytworzenia odpowiedniego docisku elementów. Nie jest to typowy gwint rurowy przeznaczony do uszczelniania taśmą PTFE.

Stal nierdzewna - gdzie ma przewagę?

Wykonanie nierdzewne sprawdza się przede wszystkim tam, gdzie połączenie jest narażone na wilgoć, warunki atmosferyczne lub środowisko sprzyjające korozji.

Taki wariant warto stosować między innymi w:

instalacjach zewnętrznych,
maszynach regularnie mytych,
układach z rurami nierdzewnymi,
wilgotnych pomieszczeniach przemysłowych,
instalacjach wymagających trwałego wykonania materiałowego.

Najczęstszy błąd przy zakupie

Najczęściej problem pojawia się wtedy, gdy dobór odbywa się wyłącznie na podstawie gwintu M22x1,5.

Przed zamówieniem warto zmierzyć także rurę. Jeżeli ma 15 mm średnicy zewnętrznej i układ należy do serii L, właściwym wariantem jest właśnie 15L.

Nie musisz dokupować pierścieni i nakrętek

W tym produkcie warto wyraźnie podkreślić przewagę wersji kompletnej: pierścienie zacinające i nakrętki są już w zestawie.

To oznacza mniej pozycji do zamówienia, prostsze kompletowanie instalacji i mniejsze ryzyko, że podczas montażu zabraknie któregoś z podstawowych elementów.
