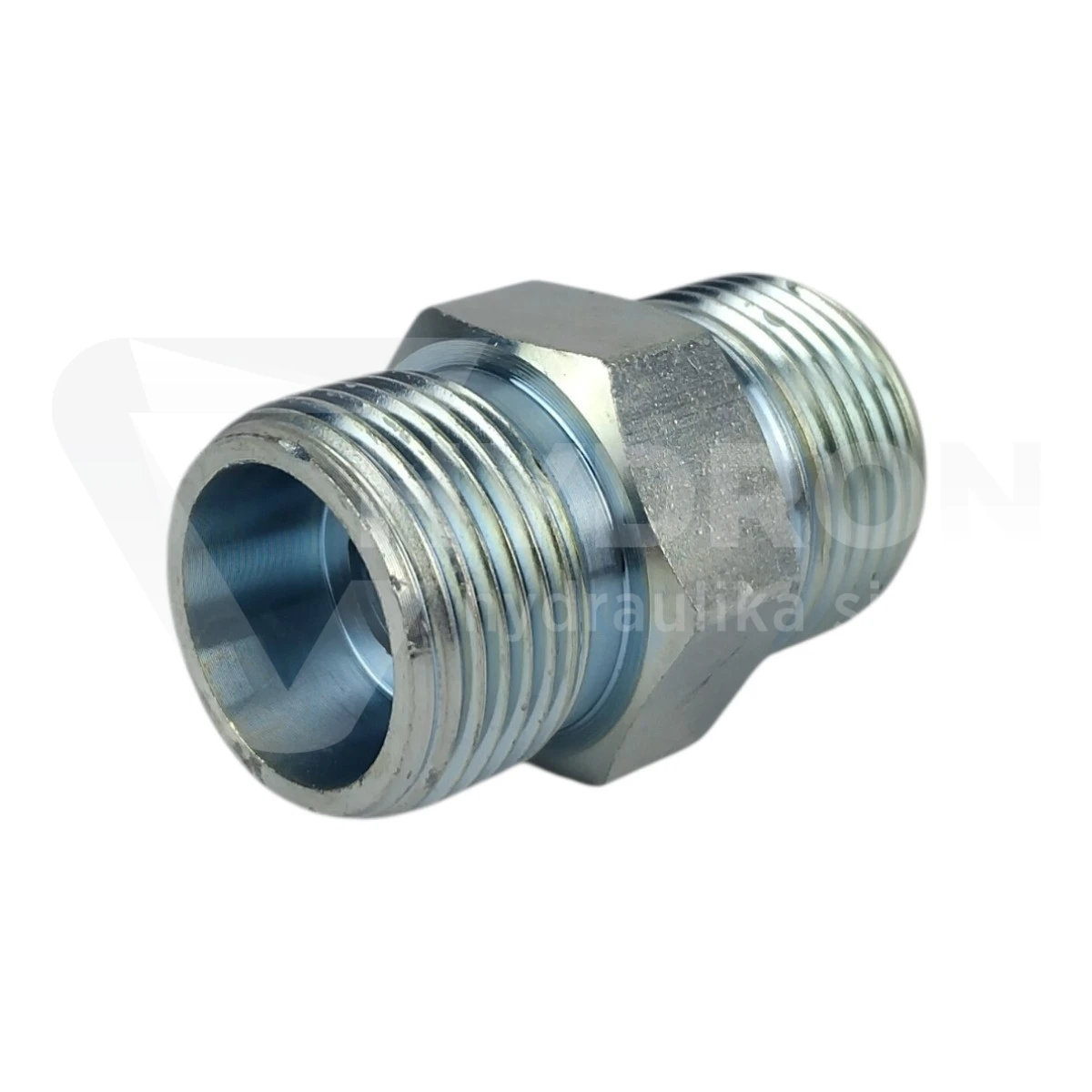

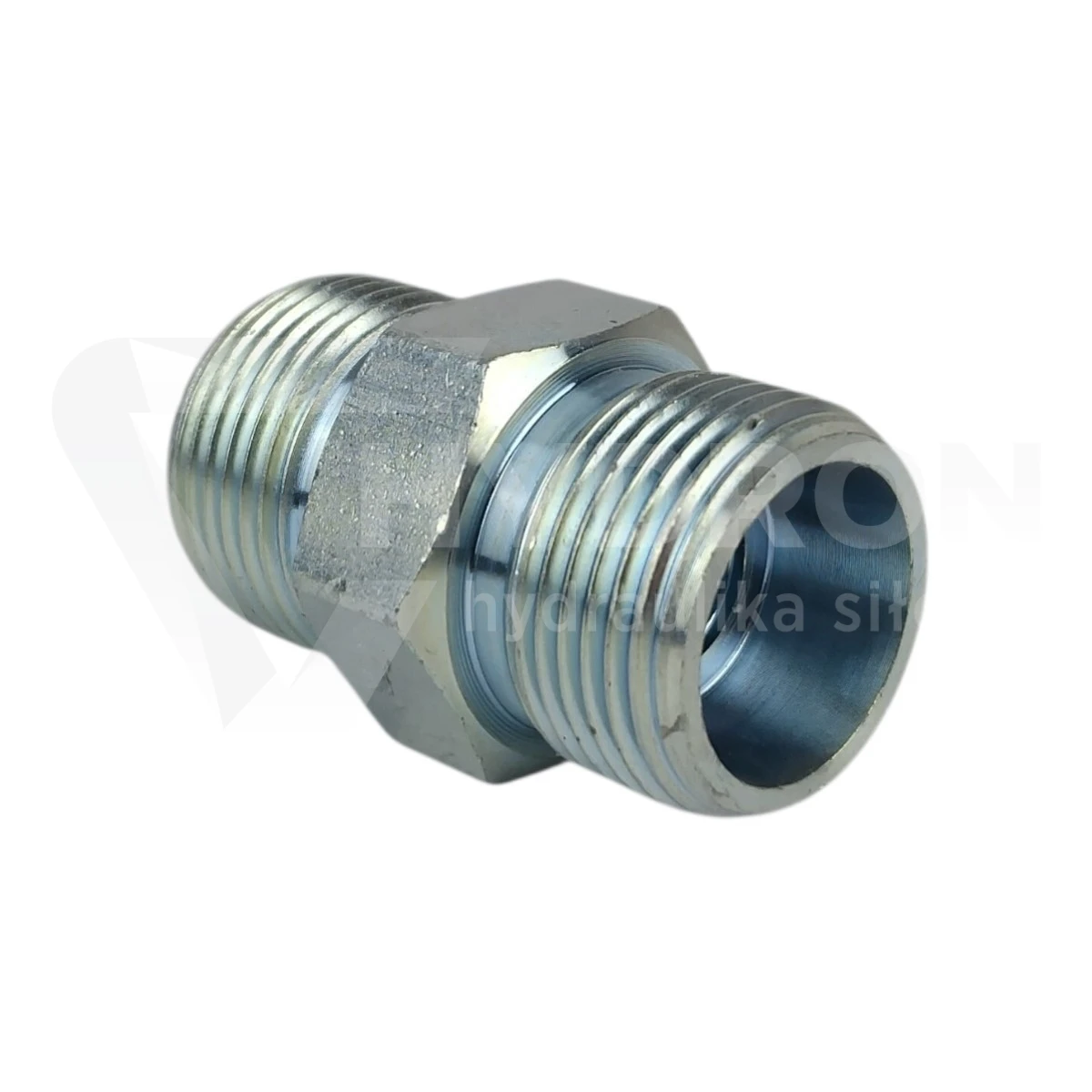

Złączka prosta BB M22X1,5 15L stal nierdzewna

Przejdź do sekcji Opinie

88,31 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

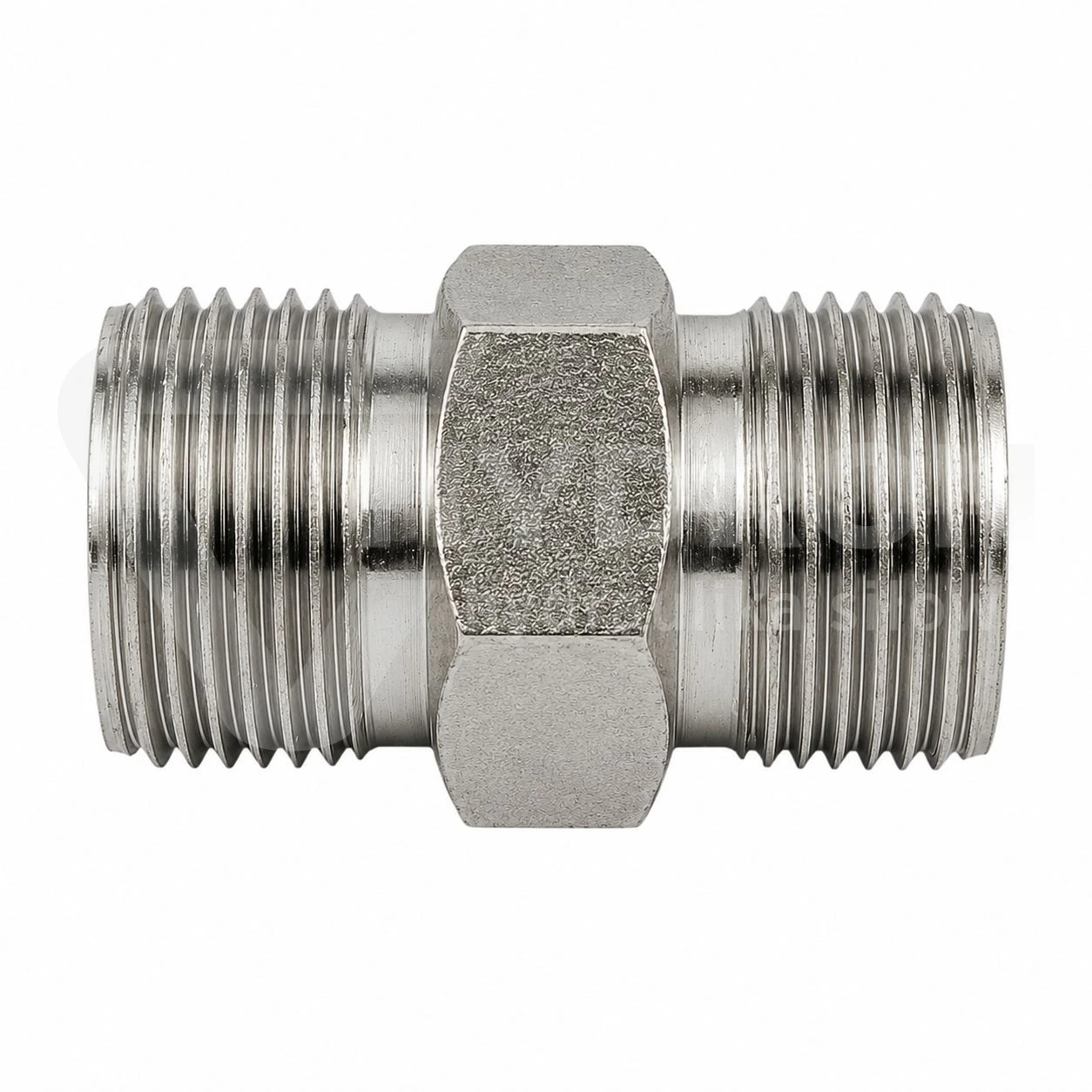

Złączka prosta BB M22x1,5 15L S27 stal nierdzewna

Złączka prosta BB M22x1,5 15L S27 ze stali nierdzewnej to prosty łącznik hydrauliczny przeznaczony do połączeń rurowych w lekkiej serii 15L. Po obu stronach korpusu znajdują się gwinty zewnętrzne M22x1,5, współpracujące z systemem dla rury o średnicy zewnętrznej 15 mm. Charakterystyczny większy sześciokąt S27 ułatwia pewne chwytanie złączki kluczem podczas montażu i demontażu.

Wykonanie ze stali nierdzewnej sprawia, że ten wariant jest szczególnie przydatny w instalacjach narażonych na wilgoć, warunki atmosferyczne lub środowisko, w którym standardowe elementy stalowe mogą szybciej korodować.

Parametry techniczne

typ produktu: złączka prosta BB,
gwint 1: M22x1,5 zewnętrzny,
gwint 2: M22x1,5 zewnętrzny,
rozmiar połączenia: 15L,
średnica zewnętrzna rury: 15 mm,
seria: lekka L,
średnica zewnętrzna gwintu M22x1,5: około 21,6-21,9 mm,
średnica wewnętrzna gwintu M22x1,5: około 20,2-20,6 mm,
skok gwintu: 1,5 mm,
kąt stożka połączenia: 24°,
sześciokąt pod klucz: S27,
materiał: stal nierdzewna,
konstrukcja: złączka równa,
system połączenia: metryczny DIN 2353 / ISO 8434-1,
przeznaczenie: połączenie dwóch stron w systemie M22x1,5 15L.

S27 oznacza rozmiar sześciokąta, a nie serię ciężką

W nazwie tego produktu oznaczenie S27 może być mylące, ponieważ litera S jest również stosowana w hydraulice do oznaczania ciężkiej serii połączeń rurowych.

Tutaj jednak zapis S27 oznacza duży sześciokąt pod klucz 27 mm. Produkt nadal należy do lekkiej serii 15L.

Pełny zapis należy więc czytać następująco:

M22x1,5 - gwint metryczny,
15L - rura 15 mm, seria lekka L,
S27 - sześciokąt pod klucz 27 mm.

Po co większy sześciokąt S27?

Większy sześciokąt daje więcej miejsca na stabilne przyłożenie klucza. Ma to znaczenie szczególnie przy montażu w maszynie, gdzie dostęp do złączki jest ograniczony albo element trzeba pewnie przytrzymać podczas dokręcania współpracującej nakrętki.

Dzięki większej powierzchni pod klucz łatwiej kontrolować złączkę podczas montażu i ograniczyć ryzyko ześlizgnięcia narzędzia.

M22x1,5 po obu stronach

Oba końce korpusu mają taki sam gwint zewnętrzny M22x1,5. Złączka jest więc wariantem równym, a nie redukcyjnym.

Gwint M22x1,5 ma średnicę nominalną 22 mm i skok 1,5 mm. Przy pomiarze suwmiarką jego średnica zewnętrzna wynosi zwykle około 21,6-21,9 mm.

Co oznacza 15L?

Oznaczenie 15L wskazuje na rurę o średnicy zewnętrznej 15 mm oraz lekką serię L.

Przy zakupie elementów współpracujących trzeba więc dobierać je właśnie do systemu 15L, a nie tylko do gwintu M22x1,5.

Dlaczego sam gwint M22x1,5 nie wystarczy?

M22x1,5 występuje także w innych konfiguracjach hydraulicznych. Dobór wyłącznie na podstawie średnicy gwintu może więc prowadzić do pomyłki.

W tym przypadku trzeba jednocześnie potwierdzić:

gwint M22x1,5,
rurę 15 mm,
serię lekką L,
stożek 24°,
wykonanie nierdzewne,
sześciokąt S27, jeśli jest wymagany ze względów montażowych.

M22x1,5 15L a M22x1,5 14S

To ważne rozróżnienie. Ten sam gwint M22x1,5 może występować zarówno w lekkiej serii 15L, jak i w ciężkiej serii 14S.

15L - rura 15 mm, seria lekka L,
14S - rura 14 mm, seria ciężka S.

Gwint jest ten sam, ale średnica rury i seria połączenia są inne. Elementów tych nie należy traktować jako bezpośrednich zamienników.

Stal nierdzewna w instalacji hydraulicznej

Wersja nierdzewna jest dobrym rozwiązaniem w miejscach, gdzie połączenie ma pracować przez długi czas w warunkach sprzyjających korozji.

Sprawdza się szczególnie w:

instalacjach zewnętrznych,
środowisku o podwyższonej wilgotności,
maszynach regularnie mytych,
instalacjach wykonanych z rur nierdzewnych,
układach przemysłowych wymagających zwiększonej trwałości materiałowej.

Stożek 24° i system połączenia

Złączka należy do metrycznego systemu połączeń rurowych ze stożkiem 24°. Kompletne połączenie wykonuje się z odpowiednio dobranym pierścieniem zacinającym oraz nakrętką dla rozmiaru 15L.

Gwint M22x1,5 odpowiada za docisk elementów. Nie powinien być traktowany jak typowy gwint rurowy uszczelniany taśmą PTFE.
