Złączka prosta BB M22X1,5/M33X2 15L/22L

Przejdź do sekcji Opinie

19,20 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M33X2
Rozmiar gwintu 2 w milimetrach 32,6-32,9zew./30,6-31,0wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

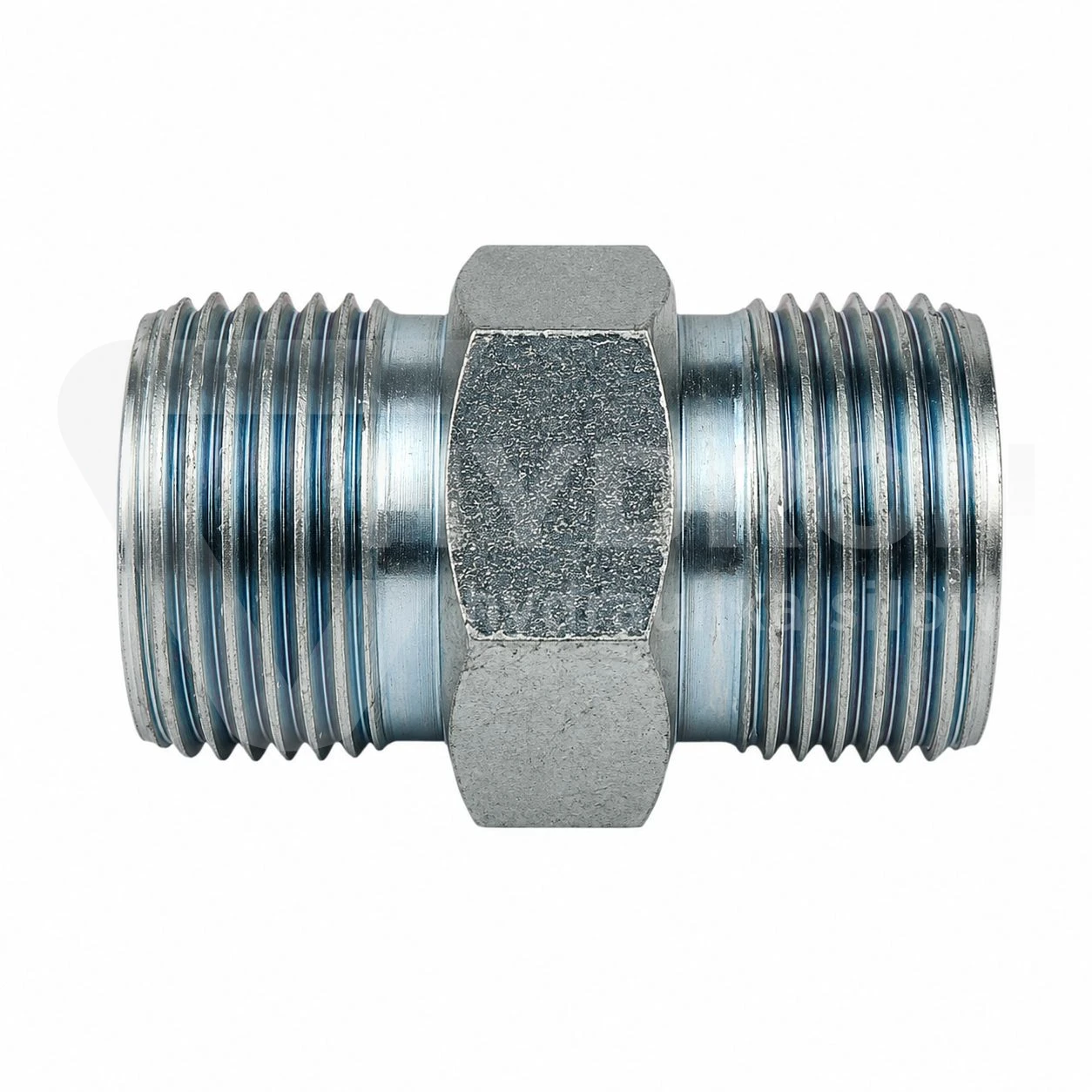

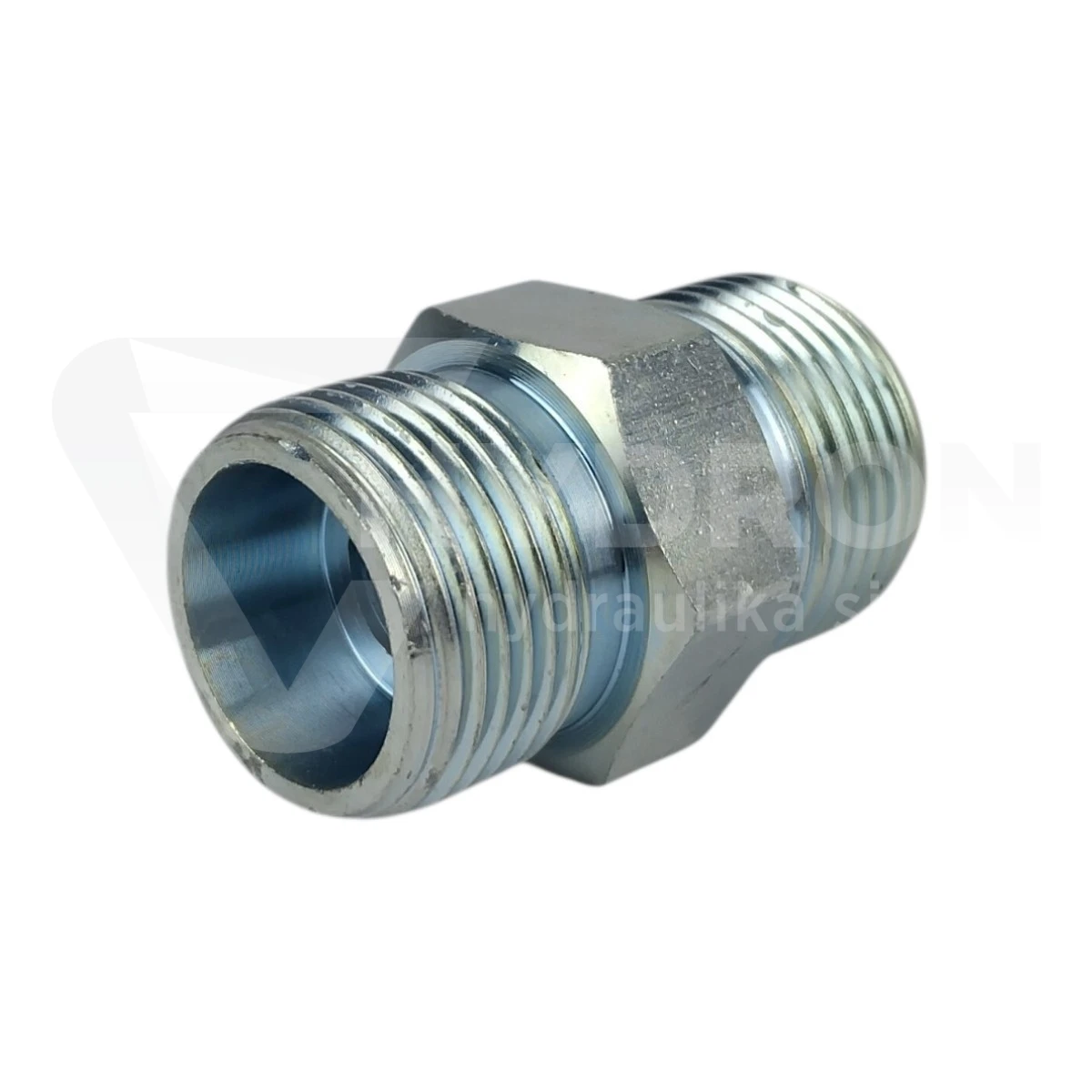

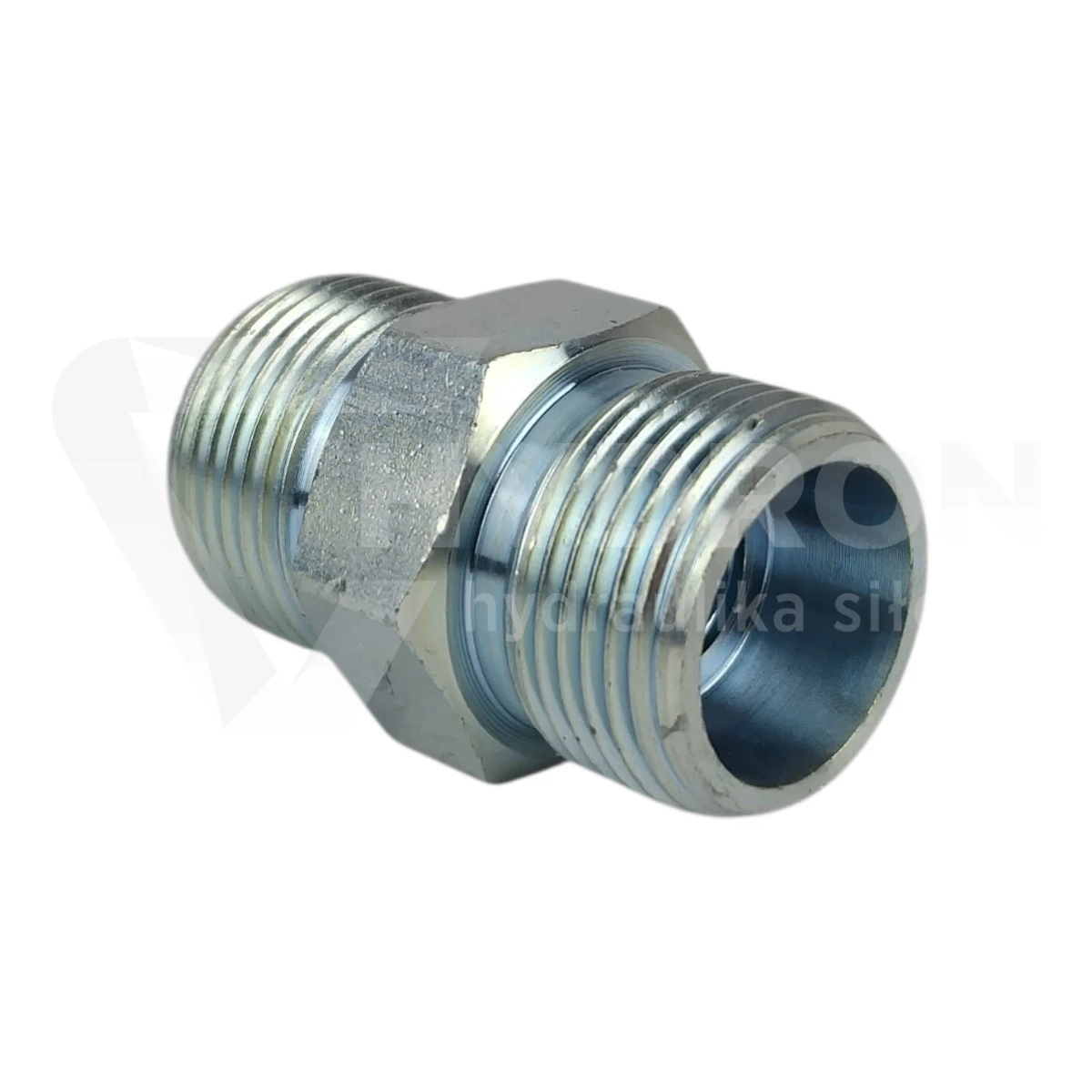

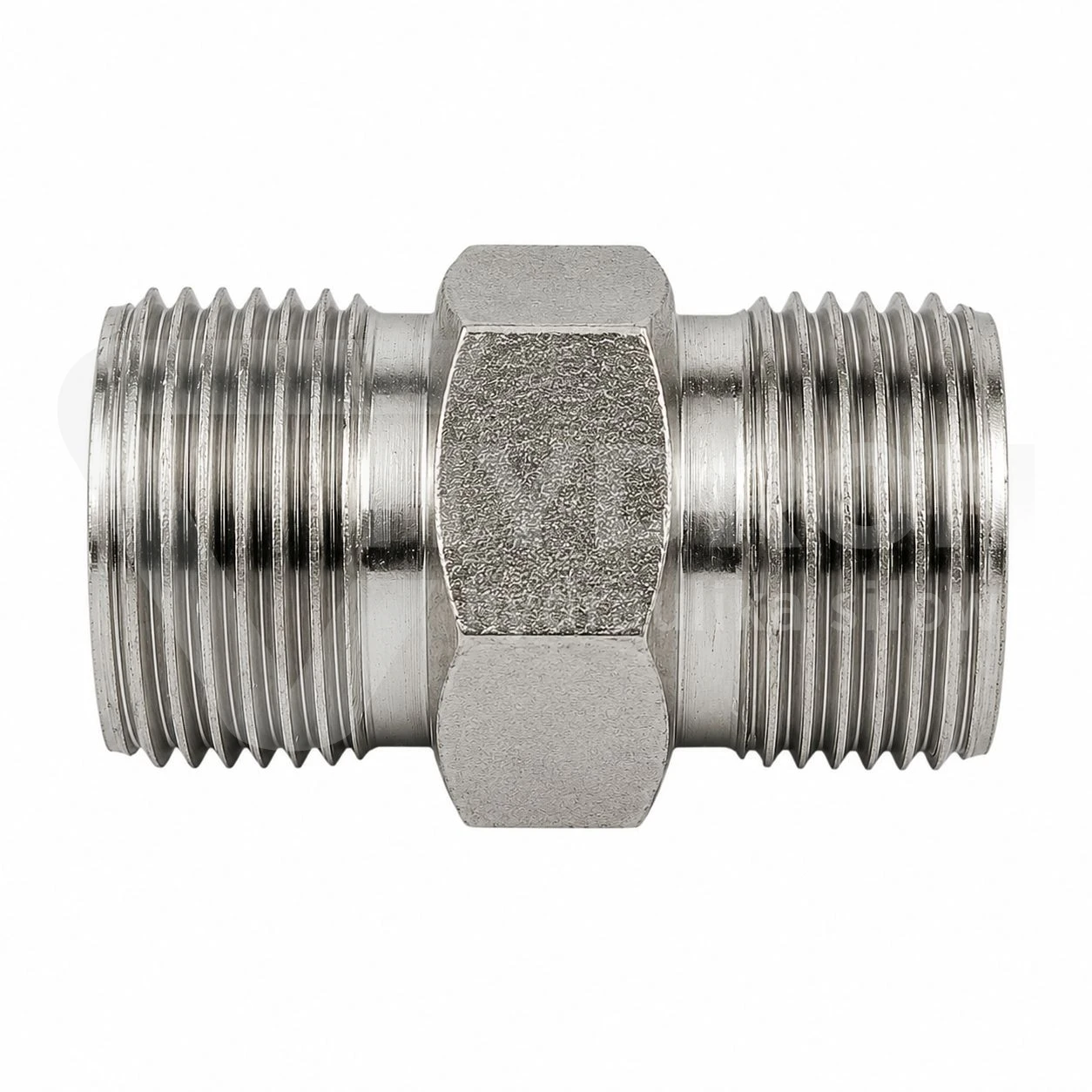

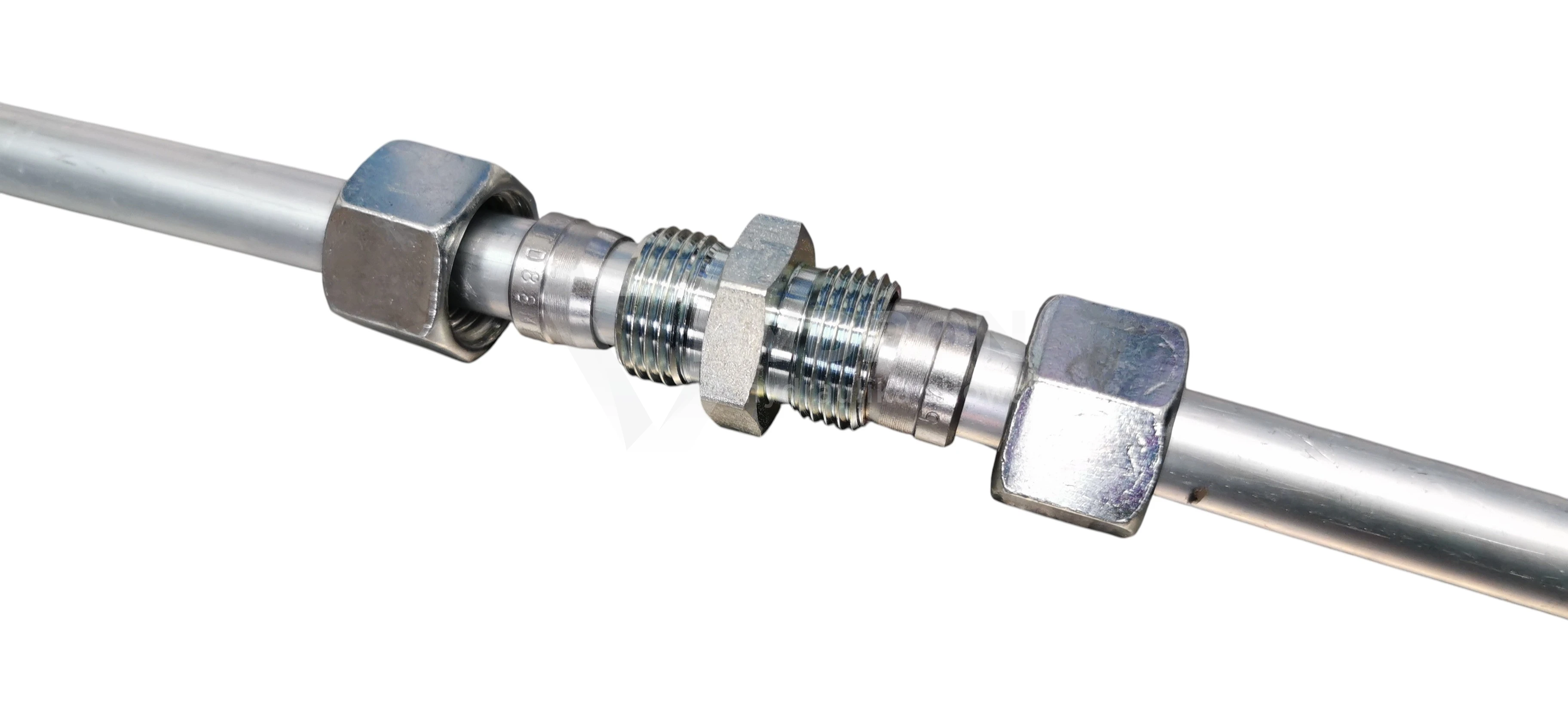

Złączka prosta BB M22x1,5 / M33x2 15L / 22L 160 bar

Złączka prosta BB M22x1,5 / M33x2 15L / 22L to metryczna złączka redukcyjna przeznaczona do połączenia dwóch różnych rozmiarów lekkiej serii L. Po jednej stronie znajduje się gwint zewnętrzny M22x1,5 dla 15L, a po drugiej M33x2 dla 22L. Złączka pracuje w systemie stożkowym 24° i umożliwia wykonanie zwartego przejścia pomiędzy rurką 15 mm a rurką 22 mm bez stosowania kilku osobnych adapterów.

Parametry techniczne

typ produktu: złączka prosta BB redukcyjna,
gwint 1: M22x1,5 zewnętrzny,
gwint 2: M33x2 zewnętrzny,
rozmiar po stronie M22x1,5: 15L,
rozmiar po stronie M33x2: 22L,
średnica rurki po stronie 15L: 15 mm,
średnica rurki po stronie 22L: 22 mm,
średnica zewnętrzna gwintu M22x1,5: około 21,6-21,9 mm,
średnica wewnętrzna gwintu M22x1,5: około 20,2-20,6 mm,
średnica zewnętrzna gwintu M33x2: około 32,6-32,9 mm,
średnica wewnętrzna gwintu M33x2: około 30,6-31,0 mm,
seria: lekka L,
kąt stożka zaciskowego: 24°,
ciśnienie pracy: 160 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73141,
przeznaczenie: redukcja pomiędzy połączeniem 15L i 22L.

Co oznacza BB w tej złączce?

Oznaczenie BB informuje, że złączka posiada dwa gwinty zewnętrzne. W tym przypadku nie są one jednakowe, dlatego produkt pełni funkcję redukcji pomiędzy M22x1,5 i M33x2.

Korpus jest prosty, więc oba przyłącza znajdują się w jednej osi. Złączka nie zmienia kierunku przepływu, a jedynie umożliwia przejście pomiędzy dwoma rozmiarami połączenia.

15L / 22L co oznaczają te symbole?

Oznaczenia 15L i 22L odnoszą się do średnic zewnętrznych rur oraz lekkiej serii L w systemie DIN 2353.

15L - rurka o średnicy zewnętrznej 15 mm, seria lekka L,
22L - rurka o średnicy zewnętrznej 22 mm, seria lekka L.

Pełna konfiguracja produktu wygląda więc następująco: M22x1,5 15L → M33x2 22L.

M22x1,5 po stronie 15L

Po mniejszej stronie zastosowany został gwint zewnętrzny M22x1,5. W tym produkcie odpowiada on połączeniu 15L.

Przy pomiarze suwmiarką średnica zewnętrzna gwintu M22x1,5 powinna wynosić około 21,6-21,9 mm. Skok gwintu wynosi 1,5 mm.

Sam pomiar M22 nie wystarcza jednak do prawidłowego doboru. Trzeba również sprawdzić, czy połączenie rzeczywiście pracuje na rurce 15 mm w serii L.

M33x2 po stronie 22L

Większa strona redukcji posiada gwint zewnętrzny M33x2, który w tej konfiguracji odpowiada rozmiarowi 22L.

Średnica zewnętrzna gwintu M33x2 wynosi orientacyjnie około 32,6-32,9 mm, a skok 2 mm.

W przypadku M33x2 również nie należy dobierać elementu wyłącznie na podstawie średnicy gwintu. Konieczne jest potwierdzenie systemu 22L i stożka 24°.

Redukcja 15L na 22L w jednym korpusie

Zaletą tej złączki jest możliwość wykonania przejścia pomiędzy rurką 15 mm i 22 mm za pomocą jednego zwartego elementu. Ogranicza to liczbę połączeń i upraszcza montaż w porównaniu z budowaniem redukcji z kilku adapterów.

Rozwiązanie sprawdza się podczas napraw, modernizacji oraz budowy instalacji, w których zmienia się średnica przewodu rurowego, ale cały układ pozostaje w lekkiej serii L.

Stożek 24° i sposób uszczelnienia

Złączka należy do metrycznego systemu połączeń rurowych ze stożkiem 24°. W połączeniach DIN 2353 szczelność uzyskiwana jest dzięki prawidłowej współpracy korpusu, pierścienia zacinającego, nakrętki i powierzchni stożkowej.

Gwint M22x1,5 lub M33x2 odpowiada przede wszystkim za wytworzenie odpowiedniego docisku. Sam gwint nie powinien być traktowany jako powierzchnia uszczelniająca.

Ciśnienie pracy 160 bar

Dopuszczalne ciśnienie pracy dla tego wariantu wynosi 160 bar. Parametr dotyczy konkretnego połączenia M22x1,5 / M33x2 15L / 22L.

W kompletnym układzie należy zawsze uwzględnić również ciśnienie dopuszczalne rur, przewodów, zaworów, nakrętek i pozostałych złączy. Ostateczny limit instalacji wyznacza element o najniższej wartości znamionowej.

Jak rozpoznać M22x1,5 i M33x2 suwmiarką?

Przy identyfikacji złączki w istniejącej instalacji pomocne są praktyczne zakresy pomiarowe:

M22x1,5: około 21,6-21,9 mm na gwincie zewnętrznym,
M33x2: około 32,6-32,9 mm na gwincie zewnętrznym.

Po pomiarze średnicy trzeba jeszcze sprawdzić skok gwintu. M22 ma w tym przypadku skok 1,5 mm, a M33 skok 2 mm.

Najczęstszy błąd przy doborze tej redukcji

Najczęstszym błędem jest sprawdzenie jedynie gwintów M22x1,5 i M33x2 bez potwierdzenia rozmiarów rurowych.

W prawidłowej konfiguracji tego produktu mamy:

M22x1,5 = 15L,
M33x2 = 22L,
serię lekką L,
stożek 24°.

Jeżeli którykolwiek z tych parametrów jest inny, element nie powinien być traktowany jako bezpośredni zamiennik.

15L i 22L a przepływ oleju

Przejście z rurki 15 mm na 22 mm oznacza zmianę przekroju przepływu. Większa średnica rury pozwala zmniejszyć prędkość przepływu przy tej samej wydajności, co może ograniczać straty ciśnienia.

W drugą stronę, przy przejściu z 22L na 15L, należy zwrócić uwagę, czy mniejsza średnica nie stanie się zbyt dużym przewężeniem dla wymaganego przepływu.

DIN 2353 / ISO 8434-1

Produkt należy do systemu metrycznych złączy rurowych DIN 2353 / PN-EN ISO 8434-1. Jest to powszechnie stosowany standard w hydraulice siłowej, oparty na połączeniach ze stożkiem 24°.

Inne rozmiary znajdziesz w kategorii metryczne złączki proste BB. HYDRON oferuje w tej grupie zarówno złączki równe, jak i redukcyjne.

Gdzie stosuje się złączkę M22x1,5 / M33x2?

Złączka posiada szerokie zastosowanie w układach hydraulicznych, szczególnie tam, gdzie wymagane jest przejście pomiędzy dwoma średnicami rur w jednej osi.

maszyny rolnicze,
maszyny sadownicze,
maszyny leśne,
maszyny budowlane,
maszyny przemysłowe,
agregaty hydrauliczne,
modernizacje instalacji rurowych,
naprawy układów DIN 2353.

Kiedy wybrać ten wariant?

Ta złączka będzie właściwa, gdy po jednej stronie instalacji znajduje się połączenie M22x1,5 15L, a po drugiej M33x2 22L.

Jeżeli oba końce instalacji mają jednakowy rozmiar, lepszym rozwiązaniem będzie zwykła złączka równa. Jeżeli natomiast potrzebujesz innej redukcji, warto sprawdzić pełną ofertę złączek prostych BB i redukcyjnych.
