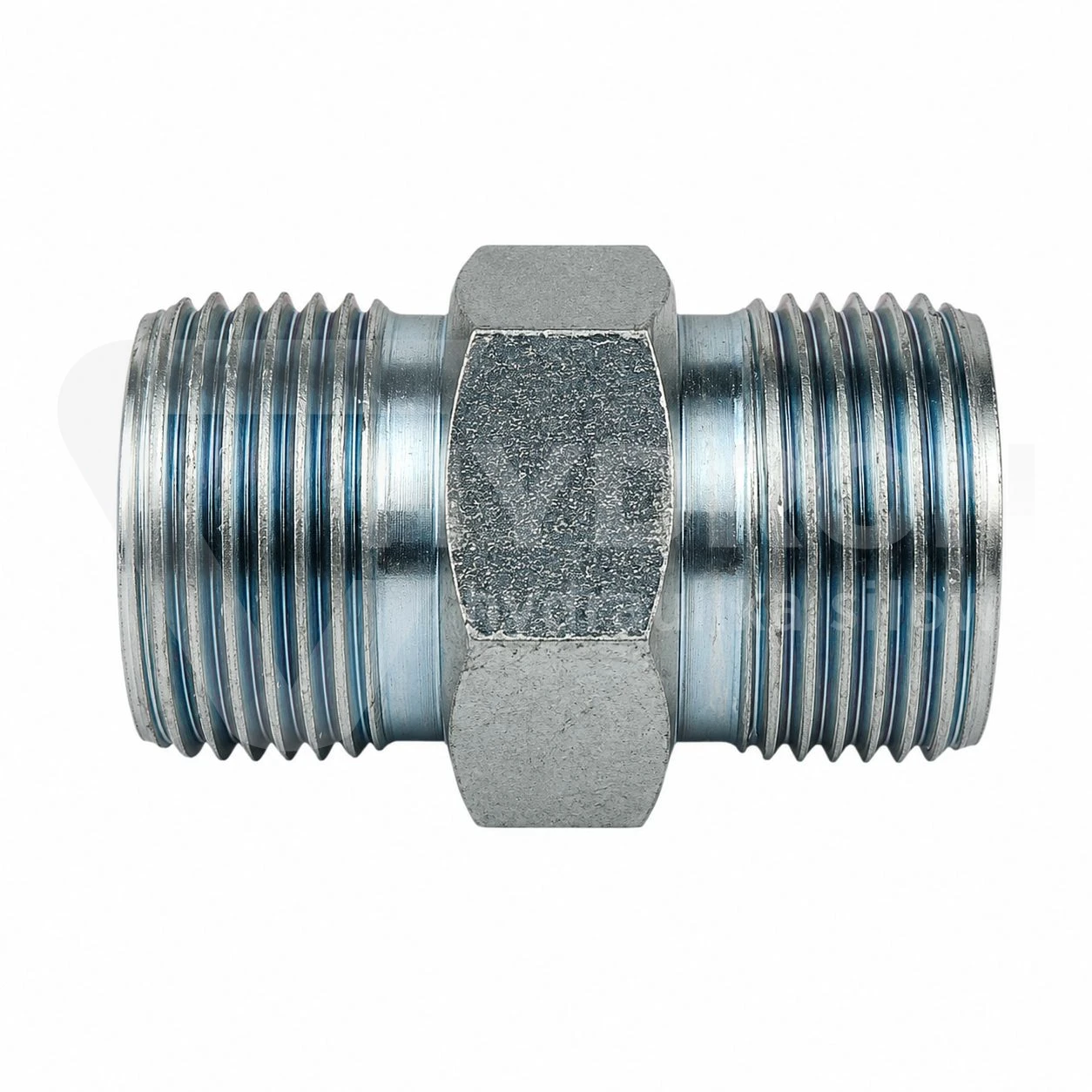

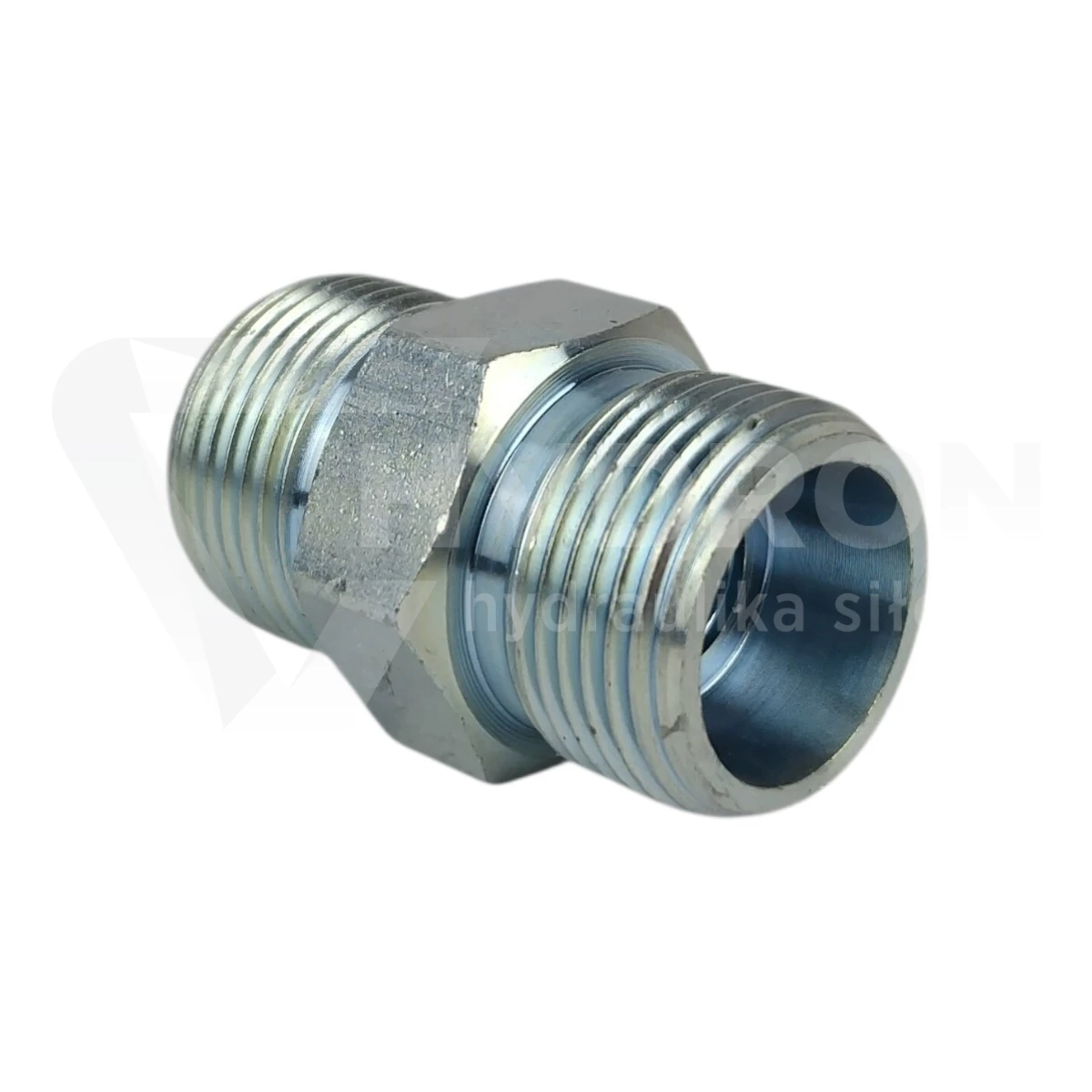

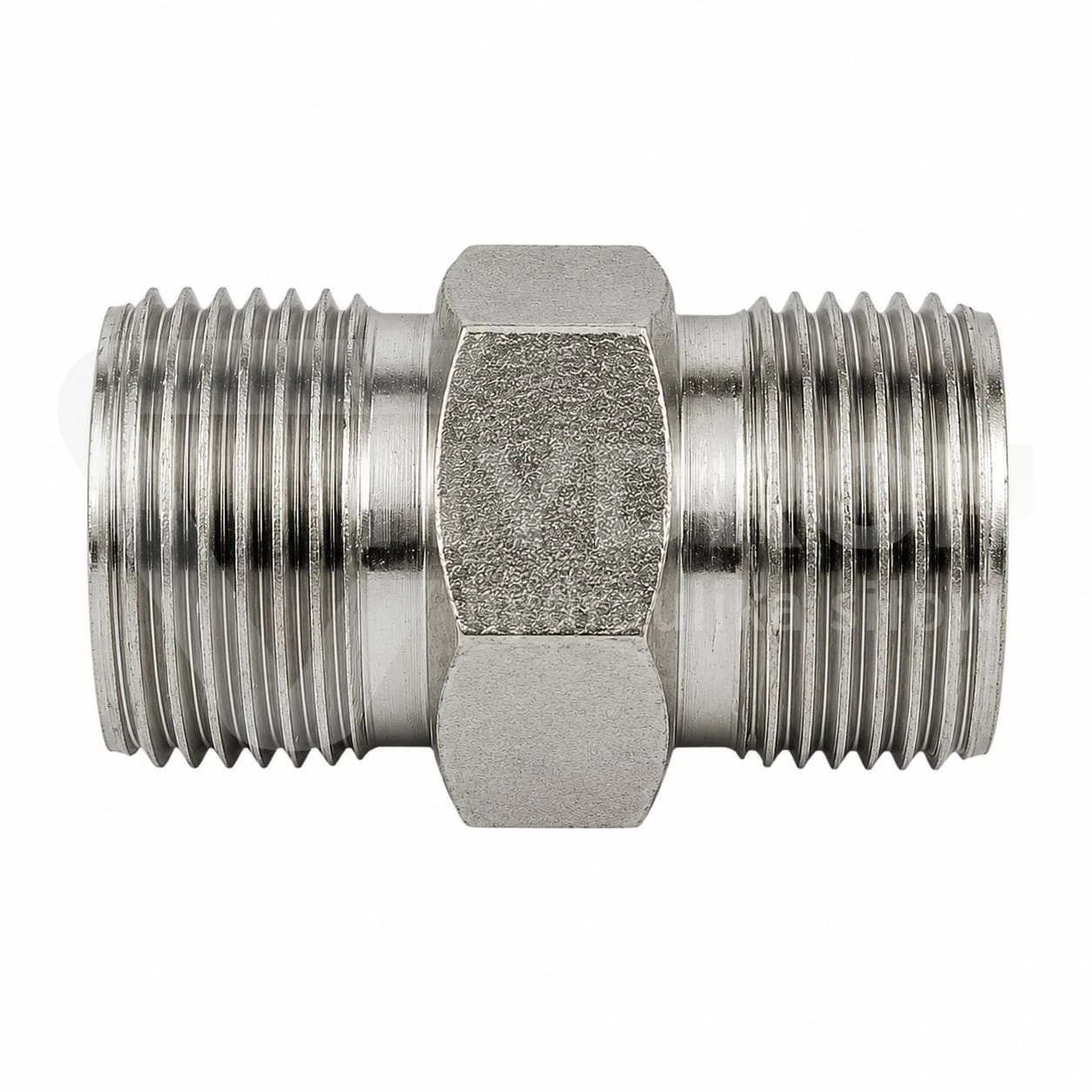

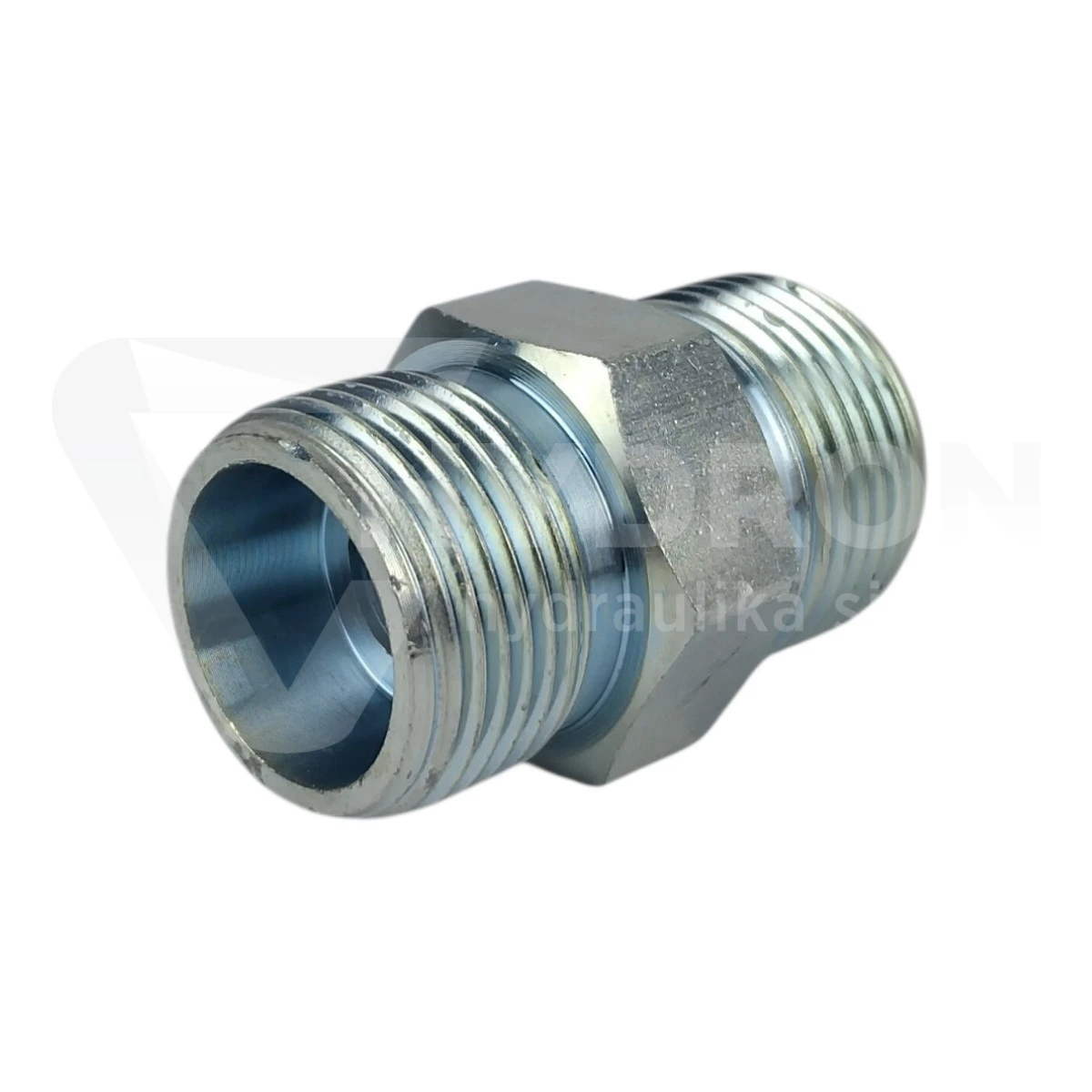

Złączka prosta BB M26x1,5 / M52x2 18L / 42L 160 bar

Złączka prosta BB M26x1,5 / M52x2 18L / 42L to metryczna złączka redukcyjna przeznaczona do wykonania prostego przejścia pomiędzy dwoma rozmiarami lekkiej serii L. Po jednej stronie znajduje się gwint zewnętrzny M26x1,5 dla rury 18 mm, a po drugiej gwint zewnętrzny M52x2 dla rury 42 mm. Złączka pracuje w systemie połączeń rurowych ze stożkiem 24° i pozwala połączyć dwa odcinki instalacji o wyraźnie różnych średnicach bez stosowania kilku kolejnych adapterów.

Parametry techniczne

• typ produktu: złączka prosta BB redukcyjna,
• gwint 1: M26x1,5 zewnętrzny,
• gwint 2: M52x2 zewnętrzny,
• rozmiar po stronie M26x1,5: 18L,
• rozmiar po stronie M52x2: 42L,
• średnica rury po stronie 18L: 18 mm,
• średnica rury po stronie 42L: 42 mm,
• średnica zewnętrzna gwintu M26x1,5: około 25,6-25,9 mm,
• średnica wewnętrzna gwintu M26x1,5: około 24,2-24,6 mm,
• średnica zewnętrzna gwintu M52x2: około 51,6-51,9 mm,
• średnica wewnętrzna gwintu M52x2: około 49,4-49,6 mm,
• seria: lekka L,
• kąt stożka zaciskowego: 24°,
• ciśnienie pracy: 160 bar,
• temperatura pracy: od -20°C do +120°C,
• medium: olej hydrauliczny,
• materiał: stal automatowa,
• zabezpieczenie powierzchni: ocynk w pasywacji białej,
• norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
• Polska Norma: PN-65/M-73141,
• przeznaczenie: redukcja pomiędzy połączeniem 18L i 42L.

Co oznacza BB?

Oznaczenie BB informuje, że korpus posiada dwa gwinty zewnętrzne. W tym wariancie są to dwa różne rozmiary: M26x1,5 oraz M52x2.

Złączka jest prosta, więc oba przyłącza znajdują się w jednej osi. Produkt nie zmienia kierunku przepływu, a jedynie umożliwia przejście pomiędzy dwoma rozmiarami połączenia.

Co oznacza 18L / 42L?

Oznaczenia 18L i 42L odnoszą się do średnic zewnętrznych rur oraz lekkiej serii L systemu DIN 2353.

• 18L - rura o średnicy zewnętrznej 18 mm, seria lekka L,
• 42L - rura o średnicy zewnętrznej 42 mm, seria lekka L.

Pełną konfigurację produktu można więc zapisać jako: M26x1,5 18L → M52x2 42L.

M26x1,5 po stronie 18L

Po mniejszej stronie złączki zastosowany został gwint zewnętrzny M26x1,5. W lekkiej serii L odpowiada on rurze o średnicy zewnętrznej 18 mm.

Przy pomiarze suwmiarką średnica zewnętrzna gwintu M26x1,5 wynosi zwykle około 25,6-25,9 mm. Skok gwintu wynosi 1,5 mm.

Sam pomiar gwintu nie wystarcza jednak do prawidłowego doboru. Trzeba dodatkowo potwierdzić rozmiar 18L i zgodność ze stożkiem 24°.

M52x2 po stronie 42L

Większa strona redukcji posiada gwint zewnętrzny M52x2, który w tym systemie odpowiada rurze o średnicy zewnętrznej 42 mm.

Gwint M52x2 ma skok 2 mm, a jego średnica zewnętrzna mierzona suwmiarką wynosi orientacyjnie około 51,6-51,9 mm.

Również tutaj nie należy dobierać elementu wyłącznie po średnicy gwintu. Kluczowe jest potwierdzenie oznaczenia 42L, serii L oraz geometrii stożka.

Redukcja 18 mm na 42 mm w jednym korpusie

Najważniejszą cechą tego wariantu jest bardzo duża różnica pomiędzy obiema stronami. Złączka umożliwia bezpośrednie przejście z rury 18 mm na rurę 42 mm przy zachowaniu tej samej lekkiej serii L.

Zamiast budować przejście z kilku kolejnych redukcji, można zastosować jeden korpus. Ogranicza to liczbę miejsc łączenia i upraszcza montaż całego układu.

Stożek 24° i połączenie DIN 2353

Złączka pracuje w metrycznym systemie połączeń rurowych DIN 2353 / ISO 8434-1 ze stożkiem 24°.

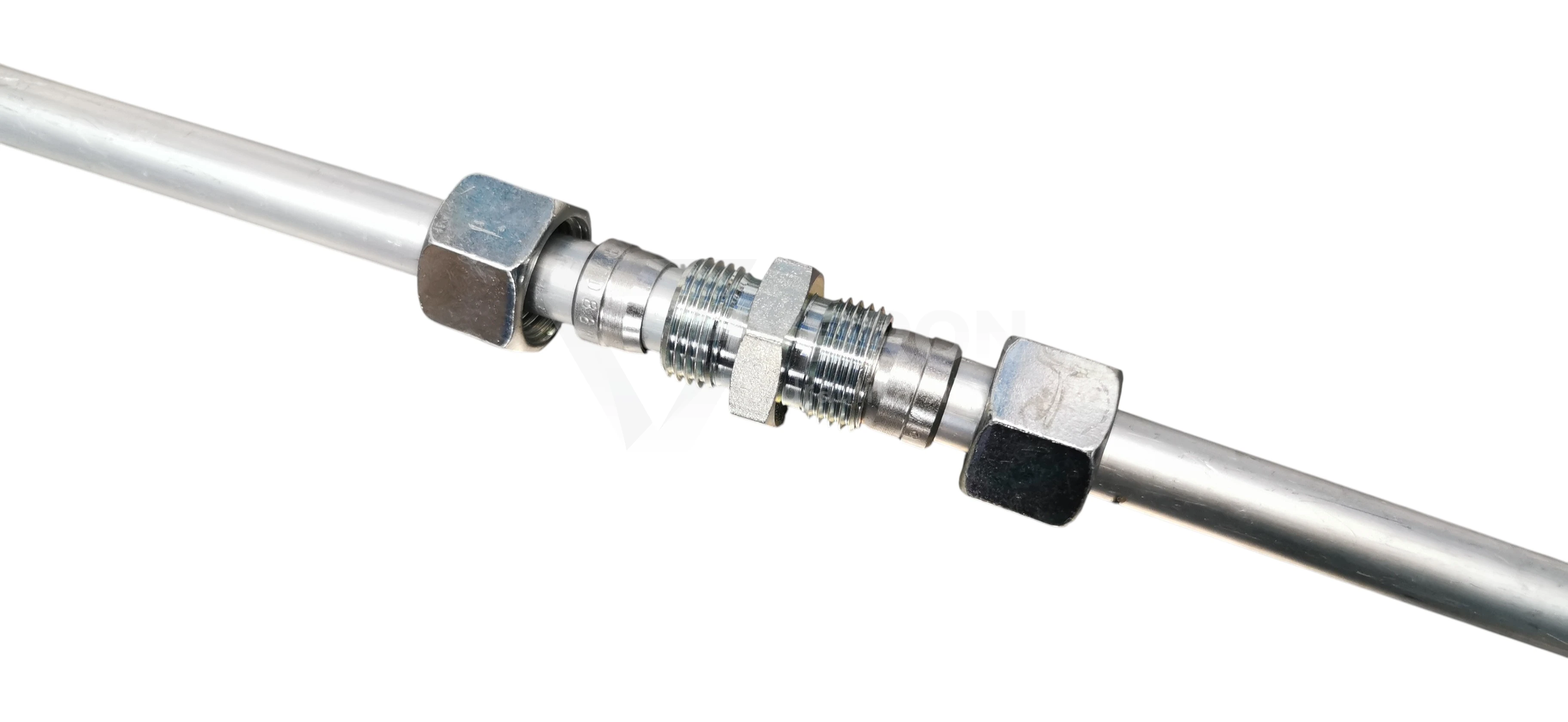

Kompletne połączenie wykonuje się przy użyciu odpowiednio dobranej nakrętki i pierścienia zacinającego. Podczas montażu pierścień zostaje osadzony na rurze i dociśnięty do powierzchni stożkowej korpusu.

Gwint odpowiada za wytworzenie właściwej siły docisku, ale sam nie jest powierzchnią uszczelniającą.

Ciśnienie pracy 160 bar

Dopuszczalne ciśnienie pracy dla tego konkretnego wariantu wynosi 160 bar.

Przy projektowaniu całej instalacji należy jednak sprawdzić również parametry rur, przewodów, zaworów, nakrętek i pozostałych elementów. Dopuszczalne ciśnienie układu zawsze wyznacza komponent o najniższej wartości znamionowej.

Dlaczego tak duża redukcja wymaga poprawnego doboru?

Przejście z 18 mm na 42 mm jest znacznie większe niż w typowych redukcjach sąsiednich rozmiarów. Dlatego przed montażem warto dokładnie sprawdzić, czy taki układ rzeczywiście odpowiada projektowi instalacji.

Różnica średnic wpływa nie tylko na sposób połączenia, ale także na przepływ medium, prędkość oleju i możliwe straty ciśnienia.

18L i 42L a przepływ oleju

Rura 42 mm posiada znacznie większy przekrój przepływu niż rura 18 mm. Jeżeli medium przepływa od strony 18L do 42L, prędkość oleju po przejściu na większy przekrój spada.

W przeciwnym kierunku, czyli z 42L do 18L, redukcja tworzy znaczne przewężenie. W układach o dużym przepływie trzeba wtedy sprawdzić, czy mniejsza rura 18 mm zapewnia wystarczającą przepustowość.

Jak rozpoznać M26x1,5 i M52x2 suwmiarką?

Praktyczne zakresy pomiarowe pozwalają szybko wstępnie zidentyfikować oba gwinty:

• M26x1,5: około 25,6-25,9 mm po gwincie zewnętrznym,
• M52x2: około 51,6-51,9 mm po gwincie zewnętrznym.

Po pomiarze średnicy trzeba jeszcze sprawdzić skok: 1,5 mm dla M26 oraz 2 mm dla M52.

Najczęstszy błąd przy doborze

Najczęstszy błąd polega na zakupie złączki wyłącznie na podstawie informacji M26x1,5 / M52x2.

W prawidłowej konfiguracji tego produktu należy potwierdzić jednocześnie:

• M26x1,5 = 18L,
• M52x2 = 42L,
• rurę 18 mm,
• rurę 42 mm,
• serię lekką L,
• stożek 24°.

Element o podobnych gwintach, ale należący do innego systemu lub serii, nie powinien być traktowany jako bezpośredni zamiennik.

M52x2 nie zawsze oznacza 42L

Sam gwint M52x2 może występować także w innych rozwiązaniach hydraulicznych. Dlatego kluczowe jest oznaczenie 42L, które w tym przypadku wskazuje rurę 42 mm i lekką serię L.

To samo dotyczy strony M26x1,5. Przy prawidłowym doborze należy zawsze traktować gwint i rozmiar rurowy jako komplet.

DIN 2353 / ISO 8434-1

Złączka należy do systemu metrycznych połączeń rurowych DIN 2353, obecnie powiązanego z normą ISO 8434-1.

Standard ten określa konstrukcję złączy rurowych ze stożkiem 24° oraz współpracę korpusu, pierścienia zacinającego i nakrętki.

Inne warianty znajdziesz w kategorii metryczne złączki proste BB.

Gdzie stosuje się złączkę M26x1,5 / M52x2 18L / 42L?

• układy hydrauliki siłowej,
• maszyny przemysłowe,
• maszyny rolnicze,
• maszyny sadownicze,
• maszyny leśne,
• maszyny budowlane,
• agregaty hydrauliczne,
• modernizacje instalacji rurowych DIN 2353.

Kiedy wybrać właśnie ten wariant?

Złączka będzie właściwa wtedy, gdy po jednej stronie instalacji znajduje się połączenie M26x1,5 18L, a po drugiej M52x2 42L.

Jeżeli potrzebujesz mniejszej redukcji lub połączenia dwóch jednakowych rozmiarów, warto sprawdzić inne złączki proste BB i warianty redukcyjne.

Jak dobrać złączkę bez pomyłki?

Przed zamówieniem sprawdź:

• gwint M26x1,5 po stronie 18L,
• gwint M52x2 po stronie 42L,
• dwa gwinty zewnętrzne,
• rurę 18 mm po mniejszej stronie,
• rurę 42 mm po większej stronie,
• serię lekką L,
• stożek 24°,
• ciśnienie pracy do 160 bar.

Najczęściej zadawane pytania

Co oznacza 18L / 42L?

18L oznacza rurę 18 mm w lekkiej serii L, natomiast 42L oznacza rurę 42 mm w tej samej serii.

Jakie gwinty ma ta złączka?

Po stronie 18L znajduje się gwint zewnętrzny M26x1,5, a po stronie 42L gwint zewnętrzny M52x2.

Czy jest to złączka redukcyjna?

Tak. Produkt umożliwia przejście pomiędzy rurą 18 mm i 42 mm w lekkiej serii L.

Jakie jest ciśnienie pracy?

Ciśnienie pracy podane dla tego wariantu wynosi 160 bar.

Czy sam rozmiar gwintu wystarczy do doboru?

Nie. Należy również potwierdzić średnice rur 18 i 42 mm, lekką serię L oraz zgodność ze stożkiem 24°.
