Złączka prosta BB M30X2 22L

Przejdź do sekcji Opinie

15,06 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN98-22L | G22LCF
Oznaczenie wg VITILLO AME22L.1
Oznaczenie wg CAST 103510.1
Oznaczenie wg PARKER ERMETO XG 22-L | G22L
Oznaczenie alternatywne 1C-30

Opis

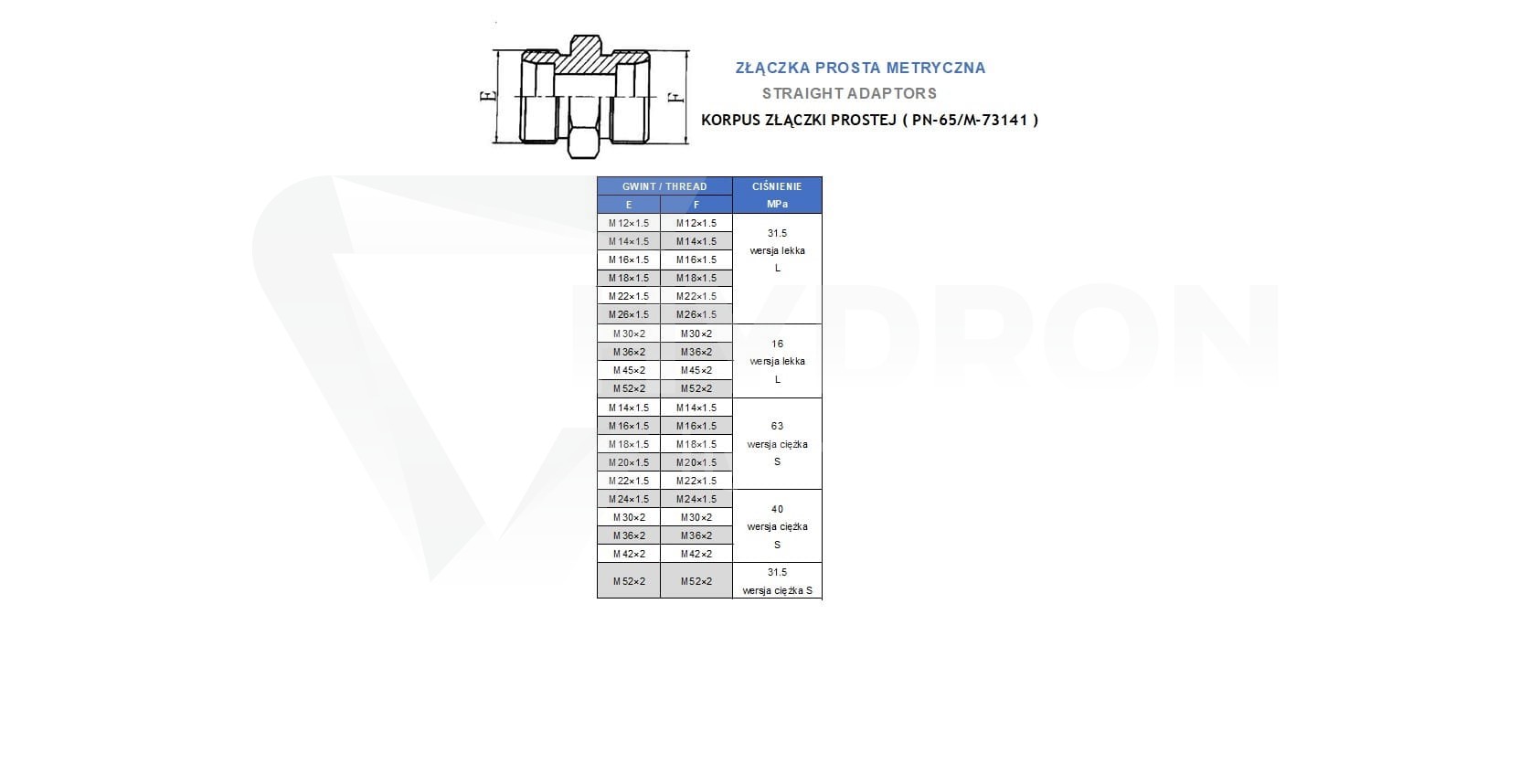

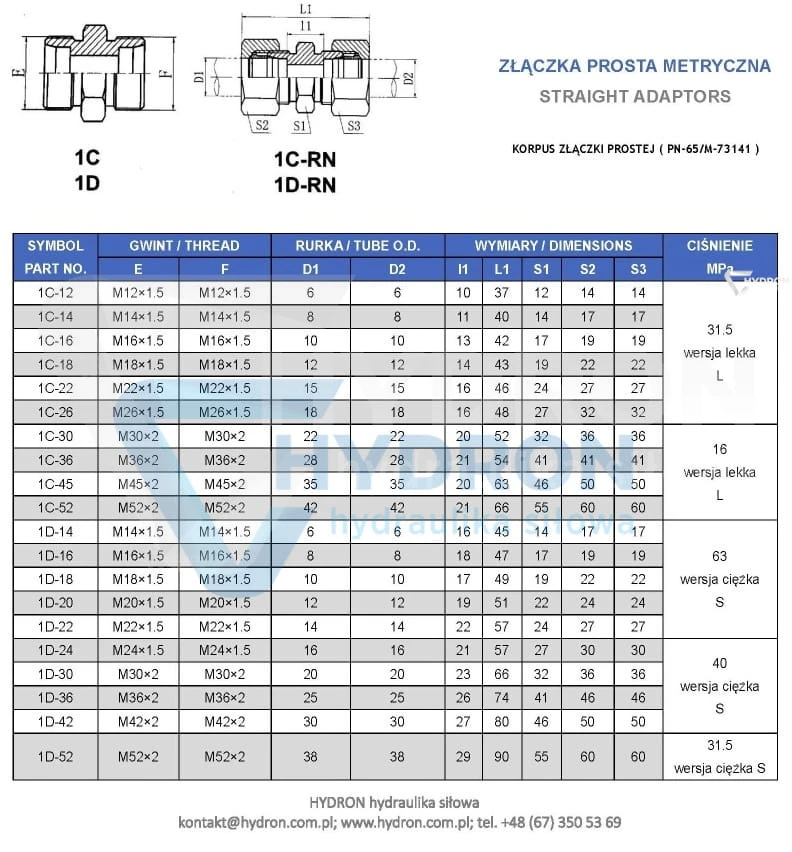

Złączka prosta BB M30x2 22L – nypel metryczny hydrauliczny 24°

Złączka prosta BB M30x2 22L to dwustronny łącznik hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne metryczne M30x2 oraz stożkowe powierzchnie zaciskowe 24°. Przeznaczona jest do łączenia przewodów hydraulicznych o średnicy zewnętrznej rury 22 mm w systemie połączeń serii lekkiej L. Korpus złącza wykonany według PN-65/M-73141 i DIN 2353 umożliwia wykonanie szczelnego połączenia pomiędzy kompatybilnymi elementami instalacji. Złączka o ciśnieniu nominalnym 160 bar znajduje zastosowanie w maszynach rolniczych, leśnych, budowlanych oraz urządzeniach przemysłowych.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Typ konstrukcyjny: TN98 – Straight metric union.
Rozmiar przyłącza: 22L – seria lekka.
Gwint zewnętrzny strony 1: M30x2.
Gwint zewnętrzny strony 2: M30x2.
Średnica zewnętrzna współpracującej rury: 22 mm.
Średnica nominalna gwintu: 30 mm.
Skok gwintu: 2 mm.
Kąt stożka zaciskowego: 24°.
Ciśnienie nominalne: 160 bar.
Średnica zewnętrzna gwintu: 29,6–29,9 mm.
Średnica wewnętrzna gwintu według zestawienia: 27,4–27,8 mm.
Wersja: lekka (L).
Medium robocze: olej hydrauliczny.
Normy wykonania: PN-65/M-73141, DIN 2353.

Oznaczenia katalogowe i odpowiedniki

Symbol produktu: 1C-30.
Ermeto: XG 22-L, G22L.
Rastelli Raccordi: TN98-22L, G22LCF.
CAST: 103510.1.
Vitillo: AME22L.1.
Typ konstrukcyjny: TN98 – złącze proste.
System Ermeto: G – złączka prosta ze stożkiem 24°.

Zastosowanie złączki hydraulicznej BB 22L

Złączka BB M30x2 22L przeznaczona jest do łączenia dwóch przewodów hydraulicznych lub innych elementów wyposażonych w kompatybilne przyłącza zaciskowe 24° serii lekkiej. Umożliwia wykonanie prostego połączenia pomiędzy rurami o średnicy zewnętrznej 22 mm, wykorzystując odpowiednio dobrane nakrętki i pierścienie zaciskowe.

Łącznik znajduje zastosowanie podczas budowy, napraw i modernizacji układów hydrauliki siłowej w ciągnikach rolniczych, ładowaczach, maszynach sadowniczych, leśnych, sprzęcie budowlanym oraz urządzeniach przemysłowych. Sprawdza się w instalacjach wymagających połączeń metrycznych o odpowiednio dobranych parametrach ciśnieniowych.

Seria lekka 22L i stożek zaciskowy 24°

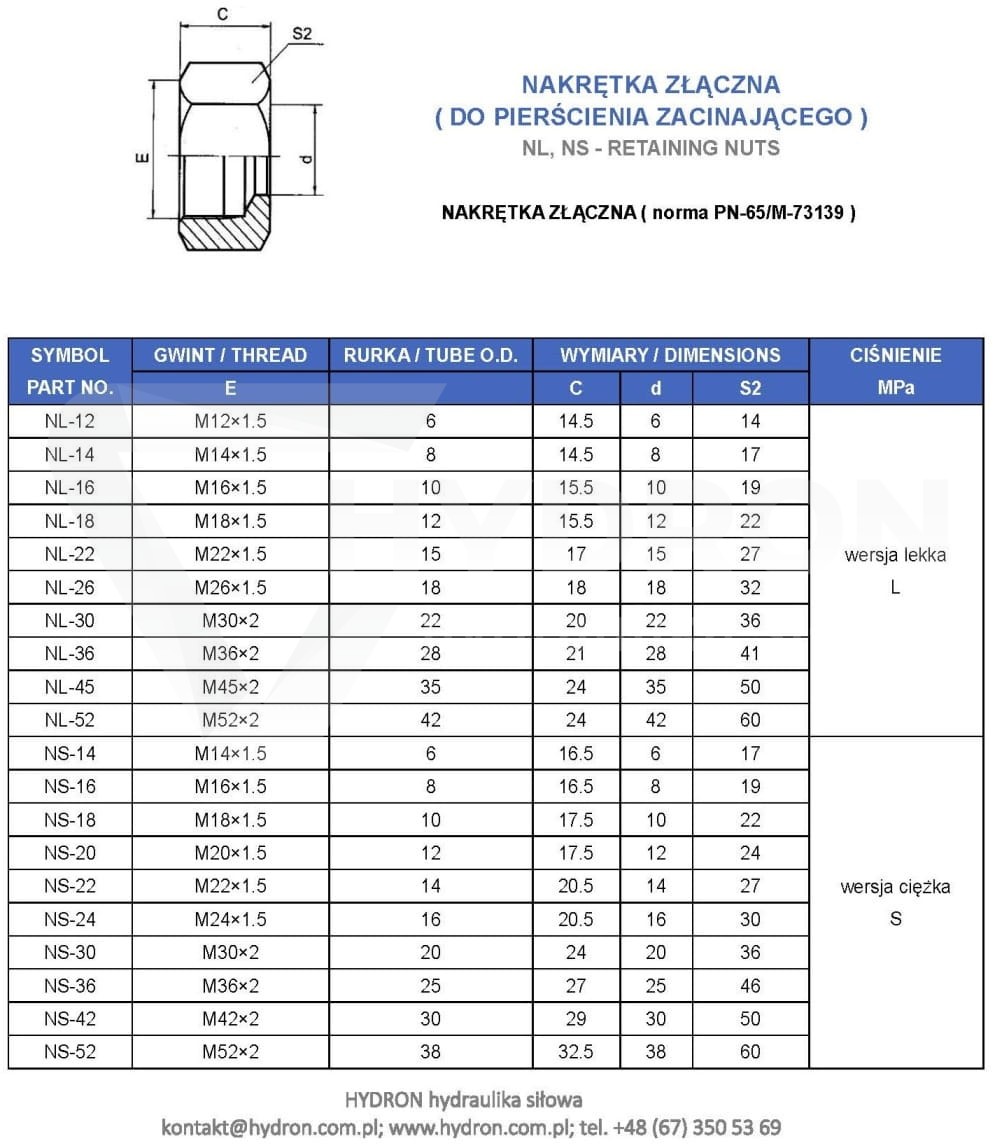

Korpus złączki wyposażony jest w dwa gwinty zewnętrzne M30x2 oraz stożkowe powierzchnie przyłączeniowe o kącie 24°. Konstrukcja odpowiada metrycznemu systemowi połączeń zaciskowych serii lekkiej L według DIN 2353. Szczelność połączenia uzyskuje się poprzez prawidłowy montaż kompatybilnych nakrętek i pierścieni zaciskowych, które współpracują ze stożkowymi powierzchniami korpusu.

Oznaczenie 22L wskazuje rozmiar przyłącza przeznaczonego do współpracy z rurą o średnicy zewnętrznej 22 mm. Ciśnienie nominalne złączki wynosi 160 bar. Dopuszczalne ciśnienie całego połączenia zależy również od parametrów zastosowanych rur, nakrętek, pierścieni zaciskowych i pozostałych elementów układu.

Produkt określany jest również jako nypel metryczny M30x2, złączka hydrauliczna 22L, łącznik metryczny M30x2, złączka prosta BB 24° oraz korpus złącza hydraulicznego serii lekkiej.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów technicznych i przyłączeniowych.

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka prosta BB 22L?

Złączka posiada dwa jednakowe gwinty zewnętrzne metryczne M30x2, po jednym z każdej strony korpusu.

Co oznacza rozmiar 22L?

Oznaczenie 22L wskazuje przyłącze serii lekkiej przeznaczone do współpracy z rurą o średnicy zewnętrznej 22 mm.

Jakie jest ciśnienie nominalne złączki M30x2 22L?

Ciśnienie nominalne według przekazanej specyfikacji wynosi 160 bar. Dopuszczalne ciśnienie całego połączenia zależy również od parametrów pozostałych komponentów.
