Złączka grodziowa M30X2 22L

Przejdź do sekcji Opinie

29,88 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI XSV 22-L | SV22LOMD
Oznaczenie wg VITILLO APPME22L.1
Oznaczenie wg CAST 103610.1
Oznaczenie wg PARKER ERMETO SV22LA3C
Oznaczenie alternatywne 6C-30

Opis

Złączka grodziowa M30x2 22L

Złączka grodziowa M30x2 22L to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik lub płytę montażową. Po obu stronach zastosowano gwint M30x2 w serii 22L, dlatego produkt pracuje jako proste przejście grodziowe bez redukcji średnicy. Korpus złączki pozwala osadzić punkt przyłączeniowy w konstrukcji maszyny, ograniczyć pracę przewodu na krawędzi otworu i uporządkować instalację po obu stronach przegrody.

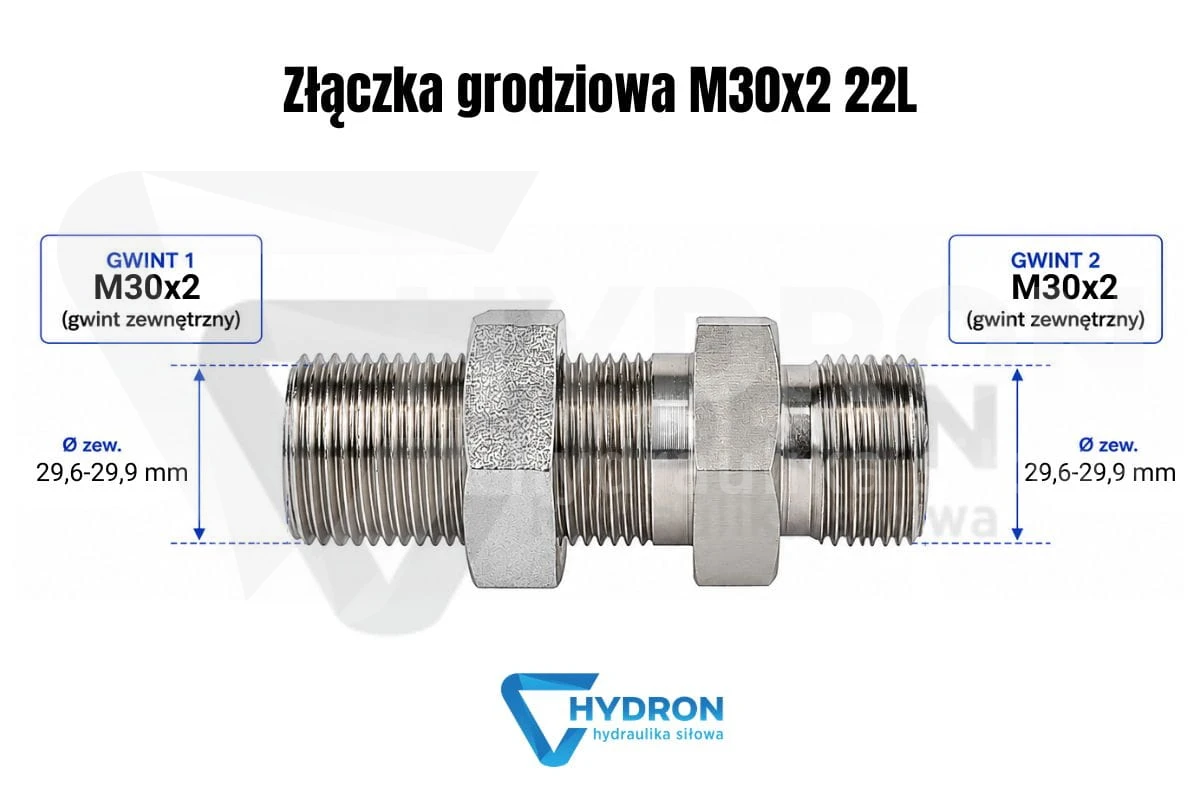

Złączka grodziowa M30-2 22L schemat gwintow

Parametry techniczne

Produkt: złączka grodziowa M30x2 22L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 22L
Rozmiar gwintu 1: M30x2
Wymiar gwintu 1: 29,6-29,9 mm zewnętrznie / 27,4-27,8 mm wewnętrznie
Rozmiar gwintu 2: M30x2
Wymiar gwintu 2: 29,6-29,9 mm zewnętrznie / 27,4-27,8 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M30x2
Gwint mniejszy: brak różnicy, obie strony M30x2
Długość całkowita: 66 mm
Ciśnienie pracy: 160 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Ermeto: XSV 22-L / SV22LOMD
Oznaczenie wg Rastelli-Raccordi: TN102-22L
Oznaczenie wg Vitillo: APPME22L.1
Oznaczenie wg CAST: 103610.1
Oznaczenie wg Parker: SV22LA3C
Oznaczenie alternatywne: 6C-30
Kod produktu: ZN-141-1 M30/M30
Kod kreskowy EAN: 2000010035397

Złączka grodziowa M30x2 22L do przejścia przez panel

Złączka grodziowa M30x2 22L jest stosowana wtedy, gdy instalacja hydrauliczna musi przejść przez przegrodę i zostać zamocowana w stałym punkcie. Takie rozwiązanie porządkuje prowadzenie przewodu, ułatwia serwis po obu stronach panelu i zmniejsza ryzyko pracy połączenia na krawędzi otworu. Inne produkty z tej grupy można porównać w kategorii złączki grodziowe metryczne.

Gwint M30x2 po obu stronach - proste przejście bez redukcji

Produkt ma gwint M30x2 z jednej i drugiej strony. Nie jest to redukcja ani przejście na inny standard połączenia. Przy doborze trzeba sprawdzić rzeczywistą średnicę gwintu, serię 22L oraz elementy współpracujące po obu stronach grodzi. W hydraulice metrycznej sam gwint nie wystarcza do pewnej identyfikacji części, ponieważ o szczelności decyduje również geometria serii i zgodność nakrętek, pierścieni oraz końcówek.

Seria 22L - co oznacza przy montażu

Oznaczenie 22L wskazuje metryczną serię lekką. Ma to znaczenie przy wymianie części, ponieważ podobny gwint może występować w innych konfiguracjach połączeń. Złączka grodziowa M30x2 22L powinna współpracować z elementami dobranymi do tej samej serii. Pomylenie serii L i S może spowodować nieszczelność, problem z dokręceniem albo uszkodzenie powierzchni styku.

Kiedy wybrać grodziówkę M30x2 22L zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa M30x2 22L jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub zabudowie hydraulicznej. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 160 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 160 bar. Ten parametr dotyczy samego elementu, ale całą instalację należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rura albo element zamontowany po drugiej stronie panelu. Do kontroli rzeczywistych parametrów roboczych przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M30x2 22L bez naprężenia

Złączka powinna być osadzona prosto w otworze montażowym. Przewód lub rura po obu stronach panelu nie powinny ciągnąć korpusu pod kątem ani wymuszać jego położenia. Przy rozmiarze M30x2 trzeba zwrócić uwagę na promień gięcia przewodu, miejsce do dokręcenia oraz dodatkowe podparcie instalacji. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości i ustawienia końcówek.

Typowe błędy przy doborze M30x2 22L

Najczęstszy błąd to dobór części wyłącznie po gwincie M30x2, bez potwierdzenia serii 22L. Drugi problem to stosowanie grodziówki jako zwykłej przejściówki, bez montażu w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód, rurę lub cięższy odcinek instalacji. W maszynach pracujących w drganiach warto zaplanować dodatkowe punkty podparcia po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi metrycznymi

Przy identyfikacji zdemontowanego elementu trzeba porównać gwint, serię i przeznaczenie. W mniejszym wariancie serii lekkiej można sprawdzić złączkę grodziową M27x1,5 18L, a przy większym rozmiarze złączkę grodziową M36x2 28L. Jeżeli instalacja pracuje w serii ciężkiej, do porównania przyda się złączka grodziowa M30x2 20S, która nie jest zamiennikiem 22L, ale pomaga odróżnić serię L od serii S.

FAQ

Czy złączka grodziowa M30x2 22L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M30x2 22L?

Produkt ma gwint M30x2 po obu stronach.

Czy złączka M30x2 22L jest redukcją?

Nie. Obie strony mają ten sam gwint M30x2 w serii 22L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M30x2 22L?

Ciśnienie pracy wynosi 160 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 22L?

Oznaczenie 22L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M30x2 22L i M30x2 20S są zamienne?

Nie należy ich traktować jako zamienników. Mimo podobnego gwintu są to różne serie połączeń, dlatego trzeba dobrać element zgodny z układem.

Co sprawdzić przed zakupem złączki grodziowej M30x2 22L?

Przed zakupem należy sprawdzić gwint M30x2, serię 22L, ciśnienie pracy 160 bar, długość 66 mm, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
