Złączka prosta BB M36X2 25S

Przejdź do sekcji Opinie

27,86 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M36x2
Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Rozmiar gwintu 2 M36X2
Rozmiar gwintu 2 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME25S.1
Oznaczenie wg CAST 103521.1
Oznaczenie wg PARKER ERMETO G25S
Oznaczenie alternatywne 1D-36

Opis

Złączka prosta BB M36x2 25S – nypel hydrauliczny metryczny 24°, 400 bar

Złączka prosta BB M36x2 25S to dwustronny łącznik hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne metryczne M36x2 oraz stożkowe powierzchnie zaciskowe o kącie 24°. Przeznaczona jest do łączenia przewodów hydraulicznych o średnicy zewnętrznej rury 25 mm w systemie połączeń serii ciężkiej S. Dzięki ciśnieniu nominalnemu 400 bar znajduje zastosowanie w wymagających instalacjach hydrauliki siłowej, szczególnie w maszynach rolniczych, leśnych, budowlanych oraz urządzeniach przemysłowych.

Korpus złącza wykonany zgodnie z systemem połączeń metrycznych DIN 2353 oraz PN-65/M-73141 umożliwia tworzenie trwałych i szczelnych połączeń przy zastosowaniu odpowiednio dobranych nakrętek i pierścieni zaciskowych. Złączka określana jest również jako nypel metryczny 25S, łącznik prosty M36x2 lub korpus złącza hydraulicznego typu TN98.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Typ konstrukcyjny: złącze proste – Straight metric union.
Rozmiar przyłącza: 25S – seria ciężka.
Gwint zewnętrzny strony 1: M36x2.
Gwint zewnętrzny strony 2: M36x2.
Średnica zewnętrzna współpracującej rury: 25 mm.
Średnica nominalna gwintu: 36 mm.
Skok gwintu: 2 mm.
Kąt stożka zaciskowego: 24°.
Ciśnienie nominalne: 400 bar.
Średnica zewnętrzna gwintu: 35,6–35,9 mm.
Średnica wewnętrzna gwintu według zestawienia: 33,4–33,8 mm.
Wersja: ciężka (S).
Rodzaj gwintów: metryczne zewnętrzne.
Medium robocze: olej hydrauliczny.
Normy wykonania: PN-65/M-73141, DIN 2353.

Oznaczenia katalogowe i odpowiedniki

Symbol produktu: 1D-36.
Parker Ermeto: G25S.
CAST: 103521.1.
Vitillo: AME25S.1.
Typ konstrukcyjny: TN98 – złącze proste.
System Ermeto: G – złączka prosta ze stożkiem 24°.

Zastosowanie złączki hydraulicznej BB 25S

Złączka hydrauliczna M36x2 25S służy do wykonywania prostych połączeń pomiędzy dwoma przewodami rurowymi lub elementami instalacji wyposażonymi w kompatybilne przyłącza zaciskowe 24° serii ciężkiej. Umożliwia łączenie rur hydraulicznych o średnicy zewnętrznej 25 mm, zapewniając odpowiednią geometrię współpracy z nakrętkami i pierścieniami zaciskowymi.

Produkt znajduje zastosowanie w układach hydrauliki siłowej stosowanych w ciągnikach rolniczych, kombajnach, ładowaczach, maszynach sadowniczych i leśnych, sprzęcie budowlanym oraz urządzeniach przemysłowych. Może być stosowany podczas budowy nowych instalacji, modernizacji układów rurowych, wymiany uszkodzonych złączy i napraw maszyn wykorzystujących olej hydrauliczny jako medium robocze.

Seria ciężka 25S i ciśnienie nominalne 400 bar

Oznaczenie 25S wskazuje rozmiar przyłącza serii ciężkiej S, przeznaczonego do współpracy z rurą o średnicy zewnętrznej 25 mm. W odróżnieniu od serii lekkiej L połączenia serii ciężkiej stosowane są w instalacjach wymagających odpowiedniej wytrzymałości mechanicznej oraz odporności na wysokie ciśnienie robocze.

Ciśnienie nominalne złączki wynosi 400 bar. Parametr ten należy uwzględniać przy projektowaniu i serwisowaniu instalacji hydraulicznych. Dopuszczalne ciśnienie całego połączenia zależy również od rodzaju zastosowanych rur, nakrętek, pierścieni zaciskowych, warunków eksploatacji oraz pozostałych komponentów układu.

Budowa i sposób uszczelnienia stożka 24°

Korpus złączki wyposażony jest w dwa gwinty zewnętrzne M36x2 oraz stożkowe powierzchnie przyłączeniowe o kącie 24°. Taka konstrukcja odpowiada metrycznemu systemowi połączeń zaciskowych serii ciężkiej według DIN 2353. Przy prawidłowym montażu pierścień zaciskowy współpracuje z rurą i gniazdem stożkowym, umożliwiając uzyskanie szczelnego połączenia mechanicznego.

Złączka przeznaczona jest do współpracy z odpowiednimi nakrętkami i pierścieniami zaciskowymi 25S. Podczas montażu należy zachować zgodność wszystkich komponentów pod względem rozmiaru, serii przyłączeniowej oraz systemu uszczelnienia. Sam wymiar gwintu nie stanowi wystarczającej podstawy do doboru elementów hydraulicznych.

Złączka prosta M36x2 w instalacjach hydraulicznych

Nypel metryczny M36x2 25S może być stosowany jako element łączący dwa odcinki przewodów rurowych w jednej osi. Dzięki dwustronnej konstrukcji umożliwia wykonanie połączenia bez konieczności stosowania dodatkowych adapterów redukcyjnych. Sprawdza się zarówno w instalacjach stacjonarnych, jak i mobilnych układach hydrauliki siłowej.

Produkt występuje również pod nazwami złączka BB M36x2, nypel hydrauliczny 25S, łącznik metryczny M36x2, złączka prosta 24°, korpus złącza TN98 oraz złączka hydrauliczna serii ciężkiej S.

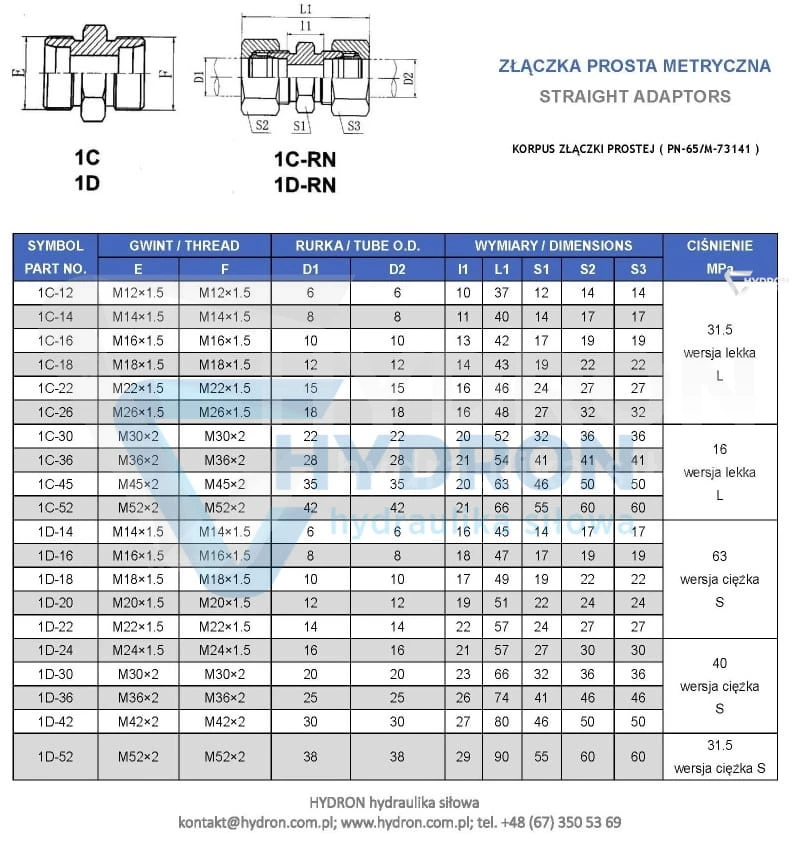

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów technicznych i przyłączeniowych.

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka prosta BB 25S?

Złączka posiada dwa jednakowe gwinty zewnętrzne metryczne M36x2 o średnicy nominalnej 36 mm i skoku 2 mm.

Co oznacza oznaczenie 25S?

Oznaczenie 25S określa rozmiar przyłącza serii ciężkiej S, przeznaczonego do współpracy z rurą hydrauliczną o średnicy zewnętrznej 25 mm.

Jakie ciśnienie wytrzymuje złączka M36x2 25S?

Ciśnienie nominalne według specyfikacji wynosi 400 bar. Dopuszczalne ciśnienie kompletnego połączenia zależy także od parametrów pozostałych zastosowanych komponentów.

Jaki kąt stożka posiada złączka BB M36x2?

Obie strony korpusu wyposażone są w stożkowe powierzchnie przyłączeniowe o kącie 24°, stosowane w metrycznych systemach zaciskowych.

Czy złączka M36x2 25S pasuje do złączek 28L?

Nie należy traktować tych elementów jako zamiennych. Pomimo jednakowego gwintu M36x2 przyłącza 25S i 28L należą do różnych serii i posiadają odmienną geometrię części współpracujących.

Jakie są oznaczenia katalogowe złączki?

Symbol 1D-36, Parker Ermeto G25S, CAST 103521.1 oraz Vitillo AME25S.1.

Do czego stosuje się złączkę prostą BB 25S?

Do łączenia kompatybilnych przewodów rurowych i elementów instalacji hydraulicznych serii ciężkiej 25S, między innymi w maszynach rolniczych, budowlanych, leśnych oraz urządzeniach przemysłowych.
