Złączka prosta BB M42X2 30S (32-20)

Przejdź do sekcji Opinie

48,19 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M42x2
Rozmiar gwintu 1 w milimetrach 41,6-41,9zew./39,4-39,8wew.
Rozmiar gwintu 2 M42X2
Rozmiar gwintu 2 w milimetrach 41,6-41,9zew./39,4-39,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN98-30S
Oznaczenie wg VITILLO AME30S.1
Oznaczenie wg CAST 103522.1
Oznaczenie wg PARKER ERMETO XG 30-S
Oznaczenie alternatywne 1D-42

Opis

Złączka prosta BB M42x2 30S (32-20) – nypel hydrauliczny metryczny 24°

Złączka prosta BB M42x2 30S to stalowy korpus złącza hydraulicznego wyposażony w dwa jednakowe gwinty zewnętrzne metryczne M42x2 oraz stożkowe powierzchnie zaciskowe 24°. Przeznaczona jest do łączenia przewodów hydraulicznych o średnicy zewnętrznej rury 30 mm w systemie połączeń serii ciężkiej S. Konstrukcja o ciśnieniu nominalnym 400 bar znajduje zastosowanie w układach hydrauliki siłowej maszyn rolniczych, budowlanych, leśnych oraz urządzeń przemysłowych.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Typ konstrukcyjny: TN98 – Straight metric union.
Rozmiar przyłącza: 30S – seria ciężka.
Oznaczenie dodatkowe produktu: 32-20.
Gwint zewnętrzny strony 1: M42x2.
Gwint zewnętrzny strony 2: M42x2.
Średnica zewnętrzna współpracującej rury: 30 mm.
Średnica nominalna gwintu: 42 mm.
Skok gwintu: 2 mm.
Kąt stożka zaciskowego: 24°.
Ciśnienie nominalne: 400 bar.
Średnica zewnętrzna gwintu: 41,6–41,9 mm.
Średnica wewnętrzna gwintu według zestawienia: 39,4–39,8 mm.
Wersja: ciężka (S).
Medium robocze: olej hydrauliczny.
Normy wykonania: PN-65/M-73141, DIN 2353.

Oznaczenia katalogowe i odpowiedniki

Symbol produktu: 1D-42.
Ermeto: XG 30-S.
Rastelli Raccordi: TN98-30S.
CAST: 103522.1.
Vitillo: AME30S.1.
Typ złącza: TN98 – złącze proste.

Zastosowanie złączki hydraulicznej BB 30S

Złączka hydrauliczna M42x2 30S przeznaczona jest do łączenia dwóch przewodów hydraulicznych lub innych elementów instalacji wyposażonych w kompatybilne przyłącza zaciskowe 24° serii ciężkiej. Umożliwia wykonanie prostego połączenia pomiędzy rurami o średnicy zewnętrznej 30 mm, z wykorzystaniem odpowiednio dobranych nakrętek i pierścieni zaciskowych.

Łącznik znajduje zastosowanie w hydraulice ciągników rolniczych, ładowaczy, maszyn sadowniczych, leśnych, sprzętu budowlanego oraz urządzeń przemysłowych. Może być wykorzystywany podczas budowy nowych instalacji, naprawy przewodów i modernizacji układów hydraulicznych wymagających elementów serii ciężkiej.

Seria ciężka 30S i stożek zaciskowy 24°

Korpus złączki posiada dwa jednakowe gwinty zewnętrzne M42x2 i stożkowe powierzchnie przyłączeniowe o kącie 24°. Konstrukcja odpowiada metrycznemu systemowi połączeń zaciskowych serii ciężkiej S według DIN 2353. Szczelność uzyskuje się poprzez prawidłowy montaż kompatybilnych nakrętek i pierścieni zaciskowych, współpracujących ze stożkowymi powierzchniami korpusu.

Seria 30S jest przeznaczona do zastosowań wymagających zwiększonej wytrzymałości połączeń hydraulicznych. Deklarowane ciśnienie nominalne złączki wynosi 400 bar. Dopuszczalne ciśnienie całego połączenia zależy również od parametrów zastosowanych rur, nakrętek, pierścieni zaciskowych i pozostałych elementów instalacji.

Produkt określany jest również jako nypel metryczny M42x2, złączka hydrauliczna 30S, łącznik metryczny M42x2, złączka prosta BB 24° oraz korpus złącza hydraulicznego serii ciężkiej.

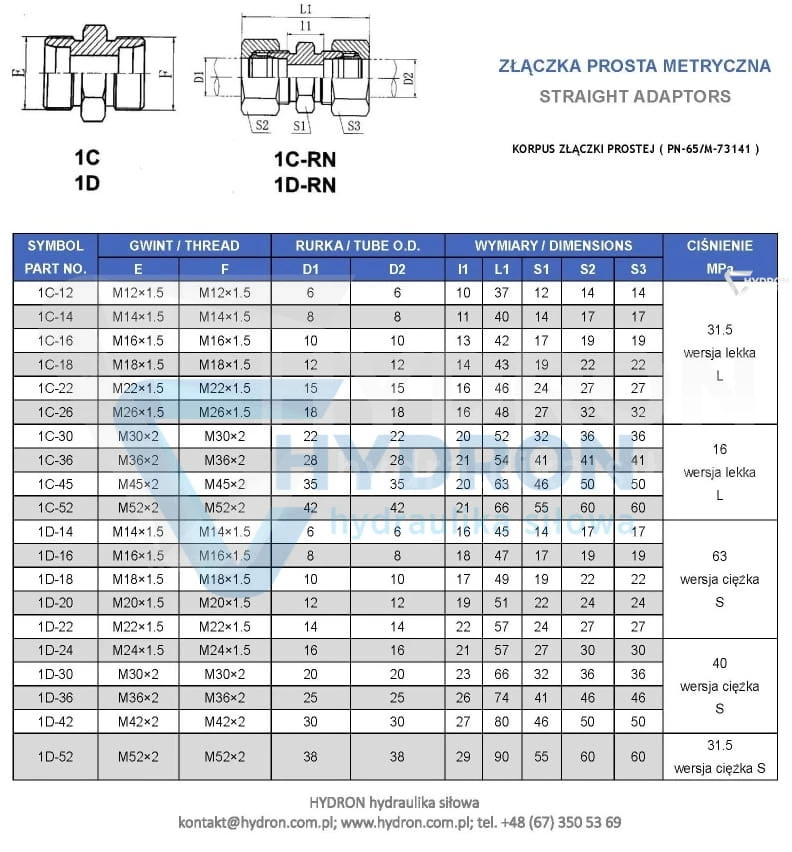

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów technicznych i przyłączeniowych.

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka prosta BB 30S?

Złączka posiada dwa jednakowe gwinty zewnętrzne metryczne M42x2, po jednym z każdej strony korpusu.

Co oznacza rozmiar 30S?

Oznaczenie 30S wskazuje przyłącze serii ciężkiej przeznaczone do współpracy z rurą o średnicy zewnętrznej 30 mm.

Jakie jest ciśnienie nominalne złączki M42x2 30S?

Ciśnienie nominalne według przekazanej specyfikacji wynosi 400 bar. Dopuszczalne ciśnienie całego połączenia zależy także od pozostałych zastosowanych komponentów.

Jaki kąt stożka posiada złączka?

Obie strony złączki posiadają stożkowe powierzchnie zaciskowe o kącie 24°.

Czy złączka 30S jest zamienna ze złączką 35L?

Nie. Złączki 30S i 35L należą do różnych serii przyłączeniowych i posiadają inne gwinty oraz geometrię elementów współpracujących. Nie należy traktować ich jako zamienników.
