Złączka grodziowa M42x2 30S

Złączka grodziowa M42x2 30S to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę lub płytę montażową. Po obu stronach zastosowano gwint M42x2 w serii 30S, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w tym samym rozmiarze. Korpus złączki pozwala osadzić punkt przyłączeniowy w konstrukcji maszyny i ograniczyć pracę przewodu bezpośrednio na krawędzi otworu. Element wykonano ze stali automatowej i zabezpieczono ocynkiem w pasywacji białej.

Parametry techniczne

• Produkt: złączka grodziowa M42x2 30S
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa, przejście przez panel
• Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
• Seria: 30S

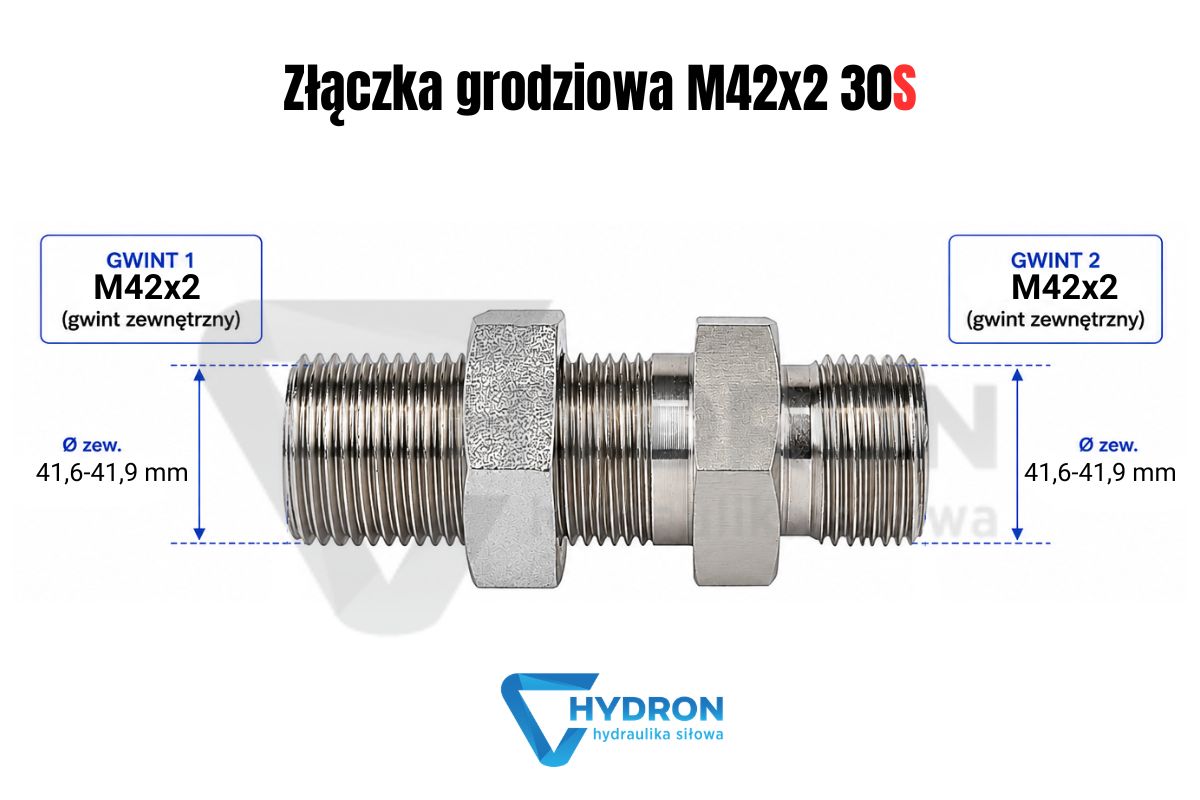

• Rozmiar gwintu 1: M42x2
• Wymiar gwintu 1: 41,6-41,9 mm zewnętrznie / 39,4-39,8 mm wewnętrznie
• Rozmiar gwintu 2: M42x2
• Wymiar gwintu 2: 41,6-41,9 mm zewnętrznie / 39,4-39,8 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony M42x2
• Gwint mniejszy: brak różnicy, obie strony M42x2
• Ciśnienie pracy: 400 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Oznaczenie wg Rastelli Raccordi: TN102-30S
• Oznaczenie wg Vitillo: APPME30S.1
• Oznaczenie wg CAST: 103622.1
• Oznaczenie wg Parker Ermeto: SV30SOMD
• Oznaczenie alternatywne: 6D-42
• Kod produktu: ZN-141-1 M42/M42
• Kod kreskowy EAN: 2000010035496

Złączka grodziowa M42x2 30S do przejścia przez panel

Złączka grodziowa M42x2 30S jest stosowana w instalacjach, w których odcinek układu hydraulicznego musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Przy większych średnicach ma to szczególne znaczenie, ponieważ przewód lub rura mogą przenosić duże obciążenia na punkt montażowy. Grodziówka porządkuje połączenie po obu stronach panelu, ułatwia serwis i zmniejsza ryzyko pracy przewodu bezpośrednio na krawędzi konstrukcji. Inne produkty z tej grupy można porównać w kategorii złączki grodziowe metryczne.

Gwint M42x2 po obu stronach, bez redukcji średnicy

Produkt ma gwint M42x2 z jednej i drugiej strony. Oznacza to, że nie jest adapterem redukcyjnym ani przejściem na inny standard połączenia. Przy doborze trzeba sprawdzić nie tylko średnicę gwintu, ale również serię 30S i geometrię elementów współpracujących. W hydraulice metrycznej sam gwint nie zawsze wystarcza do pewnej identyfikacji części. Złączka powinna być skręcana z elementami zgodnymi z tą samą serią, aby połączenie było poprawnie dociągnięte i szczelne.

Seria 30S ciężka seria metryczna

Oznaczenie 30S wskazuje metryczny system połączenia w serii ciężkiej. Ma to znaczenie przy doborze końcówek, nakrętek, pierścieni oraz pozostałych elementów instalacji skręcanych po obu stronach złączki. W praktyce pomyłka między serią L i S może skutkować nieszczelnością, problemem z dokręceniem albo uszkodzeniem powierzchni styku. Przy wymianie części warto więc porównać komplet danych: gwint M42x2, serię 30S, ciśnienie pracy i element podłączany do grodziówki.

Kiedy wybrać grodziówkę M42x2 30S zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa M42x2 30S jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub zabudowie hydraulicznej. Przykładem może być wyprowadzenie instalacji z wnętrza konstrukcji maszyny na zewnętrzny punkt serwisowy. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 400 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 400 bar. Ten parametr dotyczy samego elementu, ale całą instalację należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, nakrętka, pierścień, adapter, zawór, rura albo element zamontowany po drugiej stronie grodzi. Przy większych rozmiarach trzeba dodatkowo sprawdzić masę przewodu, promień gięcia i sposób podparcia instalacji. Do kontroli rzeczywistego ciśnienia w układzie można wykorzystać manometry hydrauliczne.

Montaż złączki grodziowej M42x2 30S

Złączka powinna być osadzona osiowo w otworze montażowym. Przewód lub rura po obu stronach panelu nie powinny ciągnąć korpusu pod kątem ani wymuszać jego położenia. Przy rozmiarze M42x2 cięższy odcinek instalacji może przenosić duże siły na punkt grodziowy, dlatego należy zaplanować odpowiednie podparcie i zachować właściwy promień gięcia. Przy wykonywaniu nowego odcinka dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, średnicy i ustawienia końcówek.

Typowe błędy przy doborze M42x2 30S

Najczęstszy błąd to dobór części wyłącznie po gwincie M42x2, bez potwierdzenia serii 30S. Drugi problem to użycie złączki grodziowej jako zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego mocowania i cała jego masa pracuje na połączeniu. W takich warunkach nawet poprawnie dobrany gwint może zacząć pracować pod naprężeniem. Jeżeli przewód biegnie blisko ramy, osłony lub krawędzi konstrukcji, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu przy dużej grodziówce

Złączka grodziowa M42x2 30S stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym ciężki przewód lub rurę. W instalacjach pracujących w drganiach trzeba przewidzieć dodatkowe punkty podparcia po obu stronach grodzi. Do tego stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi metrycznymi

Przy identyfikacji zdemontowanego elementu warto porównać gwint, serię i wielkość całego przejścia. Mniejszym wariantem serii ciężkiej jest złączka grodziowa M30x2 20S, a przy większym przejściu w serii lekkiej można sprawdzić złączkę grodziową M52x2 42L. Jeżeli potrzebne jest przejście w innym systemie lub standardzie, właściwym punktem startowym będzie kategoria złączki grodziowe hydrauliczne.

FAQ

Czy złączka grodziowa M42x2 30S służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa M42x2 30S?

Produkt ma gwint M42x2 po obu stronach.

Czy złączka M42x2 30S jest redukcją?

Nie. Obie strony mają ten sam gwint M42x2 w serii 30S, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M42x2 30S?

Ciśnienie pracy wynosi 400 bar. Całą instalację trzeba jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 30S?

Oznaczenie 30S wskazuje metryczny system połączenia w serii ciężkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M42x2 30S można dobrać tylko po gwincie?

Nie. Przy doborze trzeba sprawdzić gwint M42x2 oraz serię 30S. Sam gwint nie potwierdza jeszcze zgodności całego połączenia hydraulicznego.

Co sprawdzić przed zakupem złączki grodziowej M42x2 30S?

Przed zakupem należy sprawdzić gwint M42x2, serię 30S, ciśnienie pracy 400 bar, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
