Złączka / Przyłączka M12X1,5/M16X1,5 6L/10L

Przejdź do sekcji Opinie

4,22 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

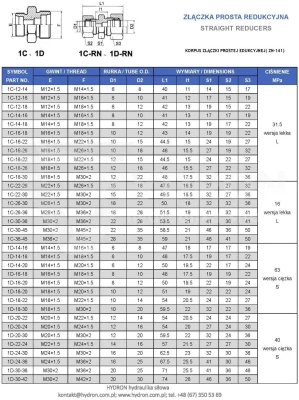

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M12x1,5
Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn98R-10/6L
Oznaczenie wg VITILLO AME1006L.1
Oznaczenie wg CAST 104105.1
Oznaczenie wg PARKER ERMETO GR10/06L

Opis

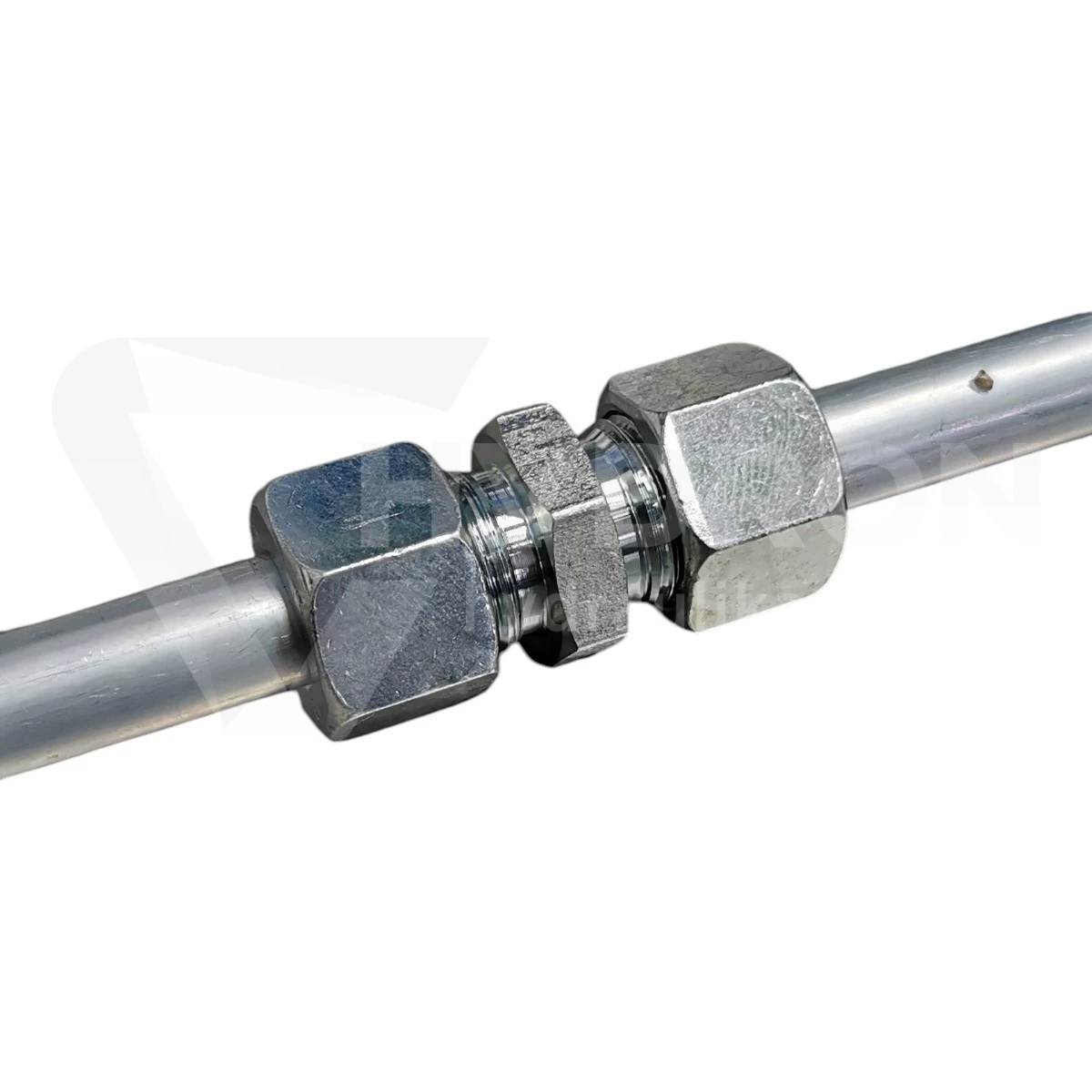

Złączka / Przyłączka M12x1,5 / M16x1,5 6L / 10L

Złączka / Przyłączka M12x1,5 / M16x1,5 6L / 10L to prosty element redukcyjny przeznaczony do połączenia dwóch różnych rozmiarów lekkiej serii L. Po stronie M12x1,5 współpracuje z rurą o średnicy zewnętrznej 6 mm, natomiast po stronie M16x1,5 z rurą 10 mm.

Jednym korpusem można więc wykonać przejście 6L → 10L bez stosowania kilku kolejnych adapterów. To praktyczne rozwiązanie przy budowie nowych instalacji, modernizacji maszyn oraz naprawach układów, w których trzeba połączyć dwa różne rozmiary metrycznych przewodów rurowych.

Parametry techniczne

typ produktu: złączka / przyłączka prosta redukcyjna,
gwint 1: M12x1,5 zewnętrzny,
gwint 2: M16x1,5 zewnętrzny,
rozmiar po stronie M12x1,5: 6L,
rozmiar po stronie M16x1,5: 10L,
średnica zewnętrzna rury po stronie 6L: 6 mm,
średnica zewnętrzna rury po stronie 10L: 10 mm,
seria: lekka L,
skok gwintu M12: 1,5 mm,
skok gwintu M16: 1,5 mm,
praktyczny pomiar gwintu M12x1,5: około 11,6-11,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M16x1,5: około 15,6-15,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
konstrukcja: proste przejście redukcyjne,
przeznaczenie: połączenie systemu 6L z 10L.

6L / 10L co oznacza ten zapis?

Oznaczenia 6L i 10L wskazują średnice zewnętrzne rur oraz serię połączenia.

6L - rura 6 mm, seria lekka L,
10L - rura 10 mm, seria lekka L.

W tym przypadku nie zmienia się seria połączenia. Obie strony należą do serii L, natomiast zmieniają się średnica rury oraz rozmiar gwintu.

Przejście z M12x1,5 na M16x1,5

Mniejsza strona posiada gwint zewnętrzny M12x1,5, natomiast większa M16x1,5. Dzięki temu złączka pozwala bezpośrednio połączyć elementy o dwóch różnych rozmiarach metrycznych.

To rozwiązanie jest szczególnie wygodne tam, gdzie dostępna przestrzeń montażowa jest ograniczona i zależy nam na zastosowaniu możliwie krótkiego przejścia.

M12x1,5 po stronie 6L

Po stronie 6L zastosowany jest gwint zewnętrzny M12x1,5. W tej konfiguracji współpracuje on z rurą o średnicy zewnętrznej 6 mm.

Przy pomiarze suwmiarką średnica zewnętrzna gwintu powinna wynosić około 11,6-11,9 mm. Skok gwintu wynosi 1,5 mm.

M16x1,5 po stronie 10L

Większa strona wykorzystuje gwint zewnętrzny M16x1,5 i jest przeznaczona dla rury o średnicy zewnętrznej 10 mm w lekkiej serii L.

Przy praktycznym pomiarze suwmiarką średnica zewnętrzna gwintu M16x1,5 wynosi zwykle około 15,6-15,9 mm.

Nie dobieraj tylko po gwincie M16x1,5

To szczególnie ważne przy większej stronie tej złączki. Gwint M16x1,5 może występować również w ciężkiej serii 8S.

M16x1,5 10L - rura 10 mm, seria lekka L,
M16x1,5 8S - rura 8 mm, seria ciężka S.

Gwint jest taki sam, ale średnica rury i seria są inne. Elementów tych nie należy traktować jako bezpośrednich zamienników.

Jedna redukcja zamiast kilku przejść

Bezpośrednie przejście z 6L na 10L ogranicza liczbę elementów montowanych w układzie. Zamiast tworzyć redukcję z kilku adapterów, można zastosować jeden prosty korpus.

Daje to kilka praktycznych korzyści:

krótsze połączenie,
mniej gwintowanych elementów,
łatwiejszy montaż,
mniejsza liczba potencjalnych punktów nieszczelności,
prostsze serwisowanie instalacji.

Złączka czy przyłączka?

Produkt może pełnić funkcję złączki redukcyjnej lub elementu przyłączeniowego, zależnie od miejsca zastosowania w układzie.

Jako złączka pozwala połączyć dwa odcinki instalacji o różnych średnicach. Jako przyłączka może służyć do włączenia elementu o konfiguracji 6L lub 10L do pozostałej części instalacji.

Stożek 24° i pierścień zacinający

Połączenia tej rodziny wykorzystują stożek 24° i współpracują z odpowiednio dobranym pierścieniem zacinającym oraz nakrętką.

Po stronie 6L należy zastosować elementy przeznaczone dla rury 6 mm, natomiast po stronie 10L elementy dla rury 10 mm. Nie należy kompletować obu stron tym samym zestawem.

Gwint służy do docisku, nie do uszczelnienia taśmą

Gwinty M12x1,5 i M16x1,5 odpowiadają przede wszystkim za docisk elementów połączenia. Nie należy traktować ich jak typowych gwintów rurowych BSP czy NPT.

Taśma PTFE nie zastąpi prawidłowo dobranego pierścienia, nakrętki oraz właściwego osadzenia rury.

Zmiana średnicy 6 mm na 10 mm a przepływ

Przejście z rury 6 mm na 10 mm zwiększa przekrój przepływu. Przy tej samej wydajności może to obniżyć prędkość przepływu po stronie większej rury.

Jeżeli medium płynie w przeciwnym kierunku, czyli z 10L do 6L, mniejszy przekrój może mieć większy wpływ na prędkość oleju i straty ciśnienia. Przy większych przepływach warto uwzględnić ten aspekt już na etapie projektowania układu.
