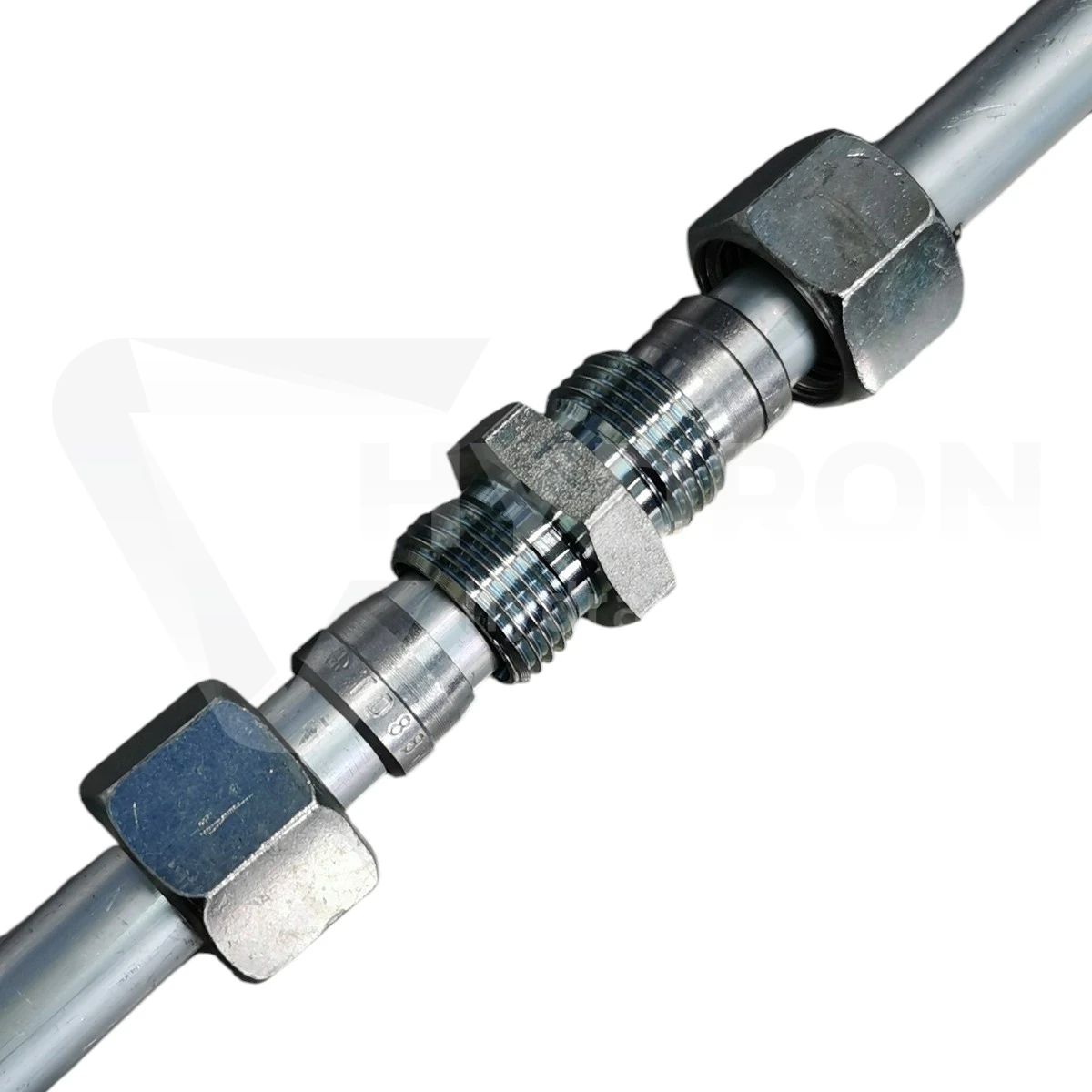

Złączka / Przyłączka M12X1,5/M22X1,5 15L

Przejdź do sekcji Opinie

7,82 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M12x1,5
Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka / Przyłączka M12x1,5 / M22x1,5 15L z dużym sześciokątem

Złączka / Przyłączka M12x1,5 / M22x1,5 15L to prosty element metryczny umożliwiający przejście pomiędzy gwintem zewnętrznym M12x1,5 a gwintem zewnętrznym M22x1,5. Strona M22x1,5 pracuje w rozmiarze 15L, czyli jest przeznaczona do połączenia rurowego dla rury o średnicy zewnętrznej 15 mm w lekkiej serii L.

Charakterystyczną cechą tego wariantu jest większy sześciokąt korpusu. Dzięki niemu element można wygodnie przytrzymać kluczem podczas montażu, dlatego może być stosowany nie tylko jako złączka redukcyjna, ale również jako przyłączka w instalacji hydraulicznej.

Parametry techniczne

typ produktu: złączka / przyłączka prosta redukcyjna,
gwint 1: M12x1,5 zewnętrzny,
gwint 2: M22x1,5 zewnętrzny,
rozmiar po stronie M22x1,5: 15L,
średnica zewnętrzna rury po stronie 15L: 15 mm,
seria po stronie 15L: lekka L,
skok gwintu M12: 1,5 mm,
skok gwintu M22: 1,5 mm,
praktyczny pomiar gwintu M12x1,5: około 11,6-11,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M22x1,5: około 21,6-21,9 mm po średnicy zewnętrznej,
kąt stożka po stronie 15L: 24°,
konstrukcja: prosta redukcja M12 / M22,
cecha konstrukcyjna: zwiększony sześciokąt pod klucz,
przeznaczenie: zastosowanie jako złączka lub przyłączka.

Redukcja M12x1,5 na M22x1,5

Najważniejszą funkcją tego elementu jest wykonanie bezpośredniego przejścia pomiędzy dwoma znacznie różniącymi się gwintami metrycznymi. Po jednej stronie znajduje się M12x1,5, a po drugiej M22x1,5 15L.

Jednoczęściowy korpus pozwala ograniczyć liczbę dodatkowych adapterów w instalacji. To szczególnie przydatne w miejscach, gdzie zależy nam na krótkim i czytelnym połączeniu.

M22x1,5 15L, co oznacza 15L?

Oznaczenie 15L informuje o średnicy rury i serii połączenia. Liczba 15 oznacza rurę o średnicy zewnętrznej 15 mm, natomiast litera L wskazuje lekką serię połączeń rurowych.

Po stronie M22x1,5 należy więc dobierać elementy przeznaczone dokładnie dla konfiguracji:

gwint M22x1,5,
rura 15 mm,
seria lekka L,
stożek 24°.

M12x1,5 po drugiej stronie

Mniejsza strona korpusu posiada gwint zewnętrzny M12x1,5. Jego średnica nominalna wynosi 12 mm, a skok 1,5 mm.

Przy pomiarze suwmiarką średnica zewnętrzna gwintu powinna wynosić około 11,6-11,9 mm. Taki pomiar pozwala szybko odróżnić M12 od zbliżonych rozmiarów metrycznych.

Jak rozpoznać M22x1,5?

Gwint M22x1,5 ma średnicę nominalną 22 mm i skok 1,5 mm. W praktyce zewnętrzny gwint mierzony suwmiarką daje zwykle około 21,6-21,9 mm.

Po rozpoznaniu gwintu trzeba jeszcze sprawdzić stronę rurową. W tym produkcie jest to właśnie 15L.

Duży sześciokąt zwiększa możliwości zastosowania

HYDRON wyróżnia ten produkt jako wersję z większym sześciokątem. To nie jest wyłącznie różnica wizualna. Większa powierzchnia pod klucz ułatwia pewne przytrzymanie korpusu podczas dokręcania drugiego elementu.

Dzięki temu złączka może być wygodnie stosowana również jako przyłączka, szczególnie tam, gdzie element trzeba stabilnie skontrować kluczem.

Złączka czy przyłączka, na czym polega różnica?

Jako złączka element może służyć do wykonania przejścia pomiędzy dwoma różnymi gwintami instalacji. Jako przyłączka może zostać wykorzystany do podłączenia elementu hydraulicznego do strony M22x1,5 15L.

Właśnie uniwersalne zastosowanie i większy sześciokąt odróżniają ten wariant od prostych korpusów o bardziej typowej konstrukcji.

M22x1,5 nie zawsze oznacza 15L

Sam gwint M22x1,5 nie daje pełnej informacji o połączeniu. Ten sam rozmiar gwintu może pojawiać się również w innych konfiguracjach rurowych.

Przy omawianym produkcie trzeba upewnić się, że po stronie M22x1,5 potrzebne jest właśnie 15L, czyli rura 15 mm w lekkiej serii.

15L a 14S - ten sam gwint, inny system

Dobrym przykładem możliwej pomyłki jest M22x1,5 występujący w dwóch różnych konfiguracjach:

M22x1,5 15L - rura 15 mm, seria lekka L,
M22x1,5 14S - rura 14 mm, seria ciężka S.

Gwint jest taki sam, ale średnica rury i seria są inne. Elementów tych nie należy dobierać zamiennie tylko na podstawie średnicy gwintu.

Stożek 24° po stronie 15L

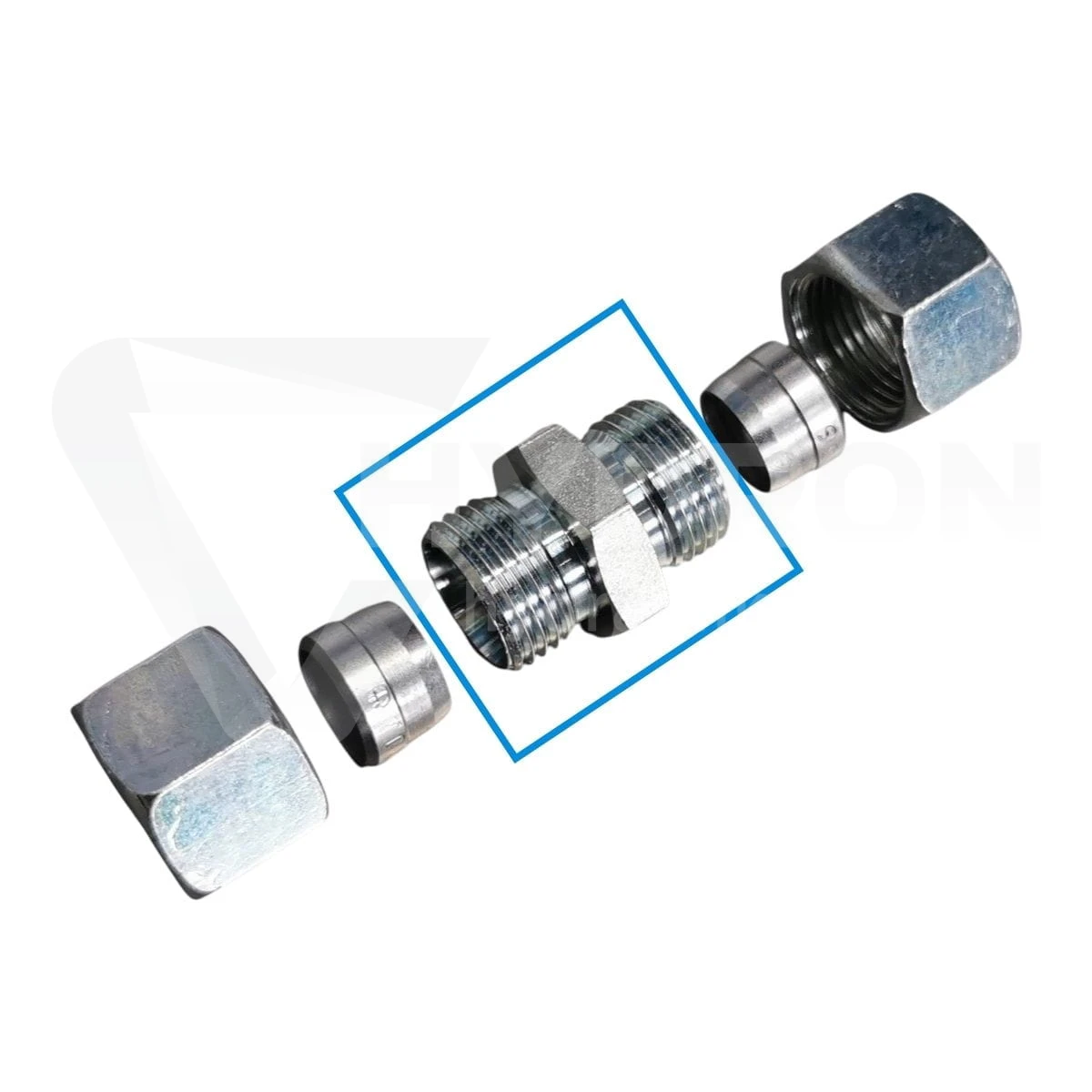

Strona rurowa 15L współpracuje z metrycznym systemem połączenia wykorzystującym stożek 24°. Kompletne połączenie wymaga prawidłowo dobranej nakrętki i pierścienia zacinającego dla rury 15 mm.

Gwint służy przede wszystkim do wytworzenia siły docisku elementów. Nie należy traktować go jak klasycznego gwintu rurowego wymagającego uszczelnienia taśmą PTFE.
