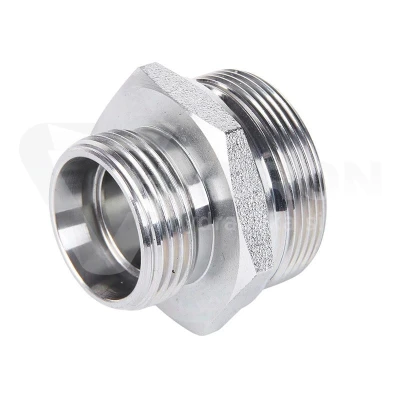

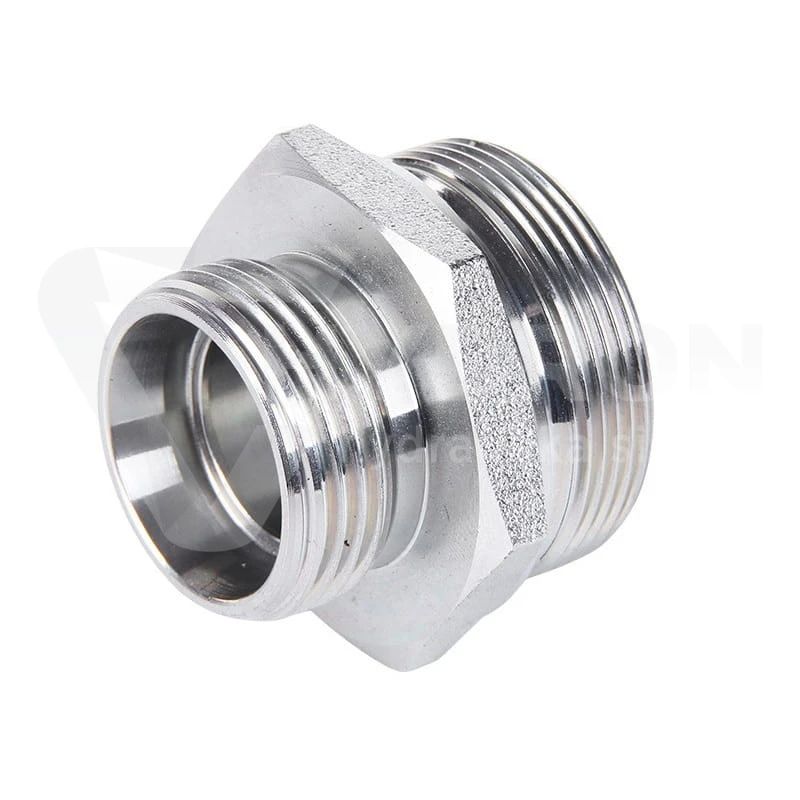

Złączka / Przyłączka M16X1,5/M18X1,5 nierdzewna

Przejdź do sekcji Opinie

80,02 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

Złączka / Przyłączka M16X1,5/M18X1,5 nierdzewna

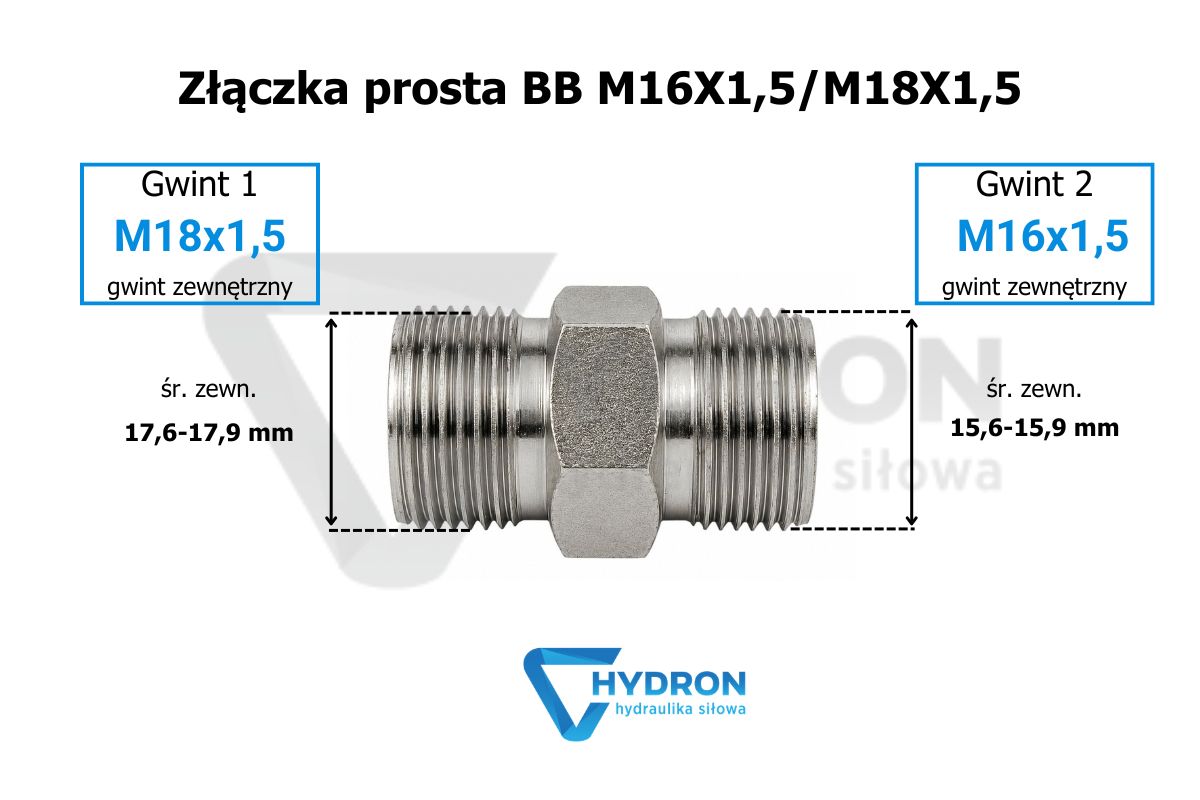

przyłaczka

Złączka / przyłączka M16x1,5 / M18x1,5 ze stali nierdzewnej 1.4571 to prosty łącznik hydrauliczny z dwoma gwintami zewnętrznymi metrycznymi. Element może być stosowany jako złączka do łączenia dwóch komponentów instalacji albo jako przyłączka do podłączenia przewodu lub innego elementu pracującego w kompatybilnym systemie stożkowym 24°. Produkt wykonano w wersji lekkiej i przeznaczono do pracy przy ciśnieniu do 315 bar.

Parametry techniczne

typ produktu: złączka / przyłączka prosta,
gwint 1: M16x1,5 zewnętrzny,
gwint 2: M18x1,5 zewnętrzny,
średnica gwintu M16x1,5 mierzona zewnętrznie: około 15,6-15,9 mm,
średnica gwintu M16x1,5 mierzona wewnętrznie: około 14,2-14,6 mm,
średnica gwintu M18x1,5 mierzona zewnętrznie: około 17,6-17,9 mm,
średnica gwintu M18x1,5 mierzona wewnętrznie: około 16,2-16,6 mm,
kąt stożka zaciskowego: 24°,
wersja: lekka,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal nierdzewna 1.4571,
przeznaczenie: jako złączka lub przyłączka.

M16x1,5 / M18x1,5 złączka prosta redukcyjna

Produkt posiada dwa różne gwinty metryczne: M16x1,5 oraz M18x1,5. Oznacza to, że pełni funkcję prostego przejścia pomiędzy dwoma rozmiarami przyłączy.

Nie jest to złączka o dwóch jednakowych końcach. Różnica średnic pozwala połączyć element z gwintem M16x1,5 z komponentem pracującym w systemie M18x1,5.

Co oznacza M16x1,5 i M18x1,5?

W oznaczeniu gwintu metrycznego pierwsza liczba określa jego średnicę nominalną, a druga skok gwintu.

M16x1,5 - średnica nominalna 16 mm, skok 1,5 mm,
M18x1,5 - średnica nominalna 18 mm, skok 1,5 mm.

W praktyce podczas pomiaru suwmiarką gwint zewnętrzny M16x1,5 powinien mieć około 15,6-15,9 mm, a M18x1,5 około 17,6-17,9 mm. Takie pomiary są bardzo pomocne przy identyfikacji starej złączki bez czytelnego oznaczenia.

Stożek 24° ważniejszy niż sam gwint

Złączka pracuje w systemie z kątem stożka zaciskowego 24°. To istotny parametr, ponieważ dwa elementy mogą posiadać zgodny gwint, ale różnić się sposobem uszczelnienia.

Dlatego prawidłowy dobór nie powinien opierać się wyłącznie na sprawdzeniu M16x1,5 i M18x1,5. Trzeba również potwierdzić zgodność powierzchni stożkowych oraz całego systemu połączenia.

Wersja lekka co to oznacza?

Karta produktu określa ten wariant jako wersję lekką. Oznaczenie to odnosi się do systemu metrycznych połączeń hydraulicznych stosowanych w lżejszej serii złączy rurowych.

Nie należy mieszać elementów serii lekkiej z ciężką wyłącznie dlatego, że ich gwinty wydają się podobne. Przy kompletowaniu połączenia trzeba sprawdzić również średnicę przewodu, geometrię stożka i typ współpracujących komponentów.

315 bar ciśnienie pracy

Dopuszczalne ciśnienie pracy dla tego wariantu wynosi 315 bar. Dzięki temu złączka może być stosowana w typowych instalacjach hydrauliki siłowej pracujących pod wysokim ciśnieniem.

Przy kompletowaniu całego układu trzeba jednak pamiętać, że rzeczywiste dopuszczalne ciśnienie instalacji wyznacza komponent o najniższej wartości znamionowej. Należy więc zweryfikować także przewody, rury, zawory, końcówki i pozostałe złącza.

Stal nierdzewna 1.4571 kiedy warto ją wybrać?

Korpus wykonano ze stali nierdzewnej 1.4571. Jest to istotna przewaga nad standardowymi złączkami ze stali automatowej zabezpieczonej ocynkiem, szczególnie w środowiskach narażonych na wilgoć, kontakt z czynnikami korozyjnymi lub częste mycie instalacji.

Stal 1.4571 jest często stosowana w instalacjach przemysłowych, technologicznych i maszynowych, gdzie wymagana jest podwyższona odporność korozyjna i większa trwałość elementów przyłączeniowych.

Kiedy wybrać wersję nierdzewną zamiast ocynkowanej?

Złączkę nierdzewną warto rozważyć między innymi wtedy, gdy:

instalacja pracuje w wilgotnym środowisku,
element jest narażony na warunki atmosferyczne,
układ jest regularnie myty,
standardowe elementy ocynkowane korodują zbyt szybko,
wymagana jest większa trwałość powierzchni,
pozostała część instalacji wykonana jest ze stali nierdzewnej.

Złączka czy przyłączka skąd podwójna nazwa?

Na karcie produkt oznaczony jest jako złączka / przyłączka, ponieważ jego dwa gwinty zewnętrzne umożliwiają różne sposoby wykorzystania.

Może służyć jako prosty łącznik pomiędzy dwoma komponentami albo jako element przyłączeniowy do innej części układu hydraulicznego, jeśli geometria gwintu i stożka jest zgodna.

Najważniejsze jest więc nie samo nazewnictwo handlowe, ale rzeczywista konfiguracja: M16x1,5 / M18x1,5, dwa gwinty zewnętrzne oraz stożek 24°.

Jak sprawdzić gwint M16x1,5?

Jeżeli identyfikujesz złączkę na podstawie pomiaru suwmiarką, gwint zewnętrzny M16x1,5 powinien mieć około 15,6-15,9 mm. Skok wynosi 1,5 mm.

W przypadku gwintu wewnętrznego pomiar średnicy otworu daje orientacyjnie 14,2-14,6 mm. Pomiar powinien być traktowany jako pomoc identyfikacyjna, a nie jedyne kryterium doboru.

Jak rozpoznać M18x1,5?

Gwint zewnętrzny M18x1,5 ma w praktyce około 17,6-17,9 mm średnicy mierzonej suwmiarką. Dla gwintu wewnętrznego wartość orientacyjna wynosi około 16,2-16,6 mm.

W obu gwintach skok wynosi 1,5 mm, dlatego przy szybkim pomiarze szczególnie łatwo pomylić rozmiary, jeśli sprawdzi się tylko skok, a nie średnicę.

Najczęstszy błąd przy doborze

Typowym błędem jest założenie, że każda złączka M16x1,5 / M18x1,5 będzie pasowała do danego układu. Sam rozmiar gwintów nie wystarczy.

Przed montażem trzeba sprawdzić także:

czy oba gwinty są zewnętrzne,
czy wymagany jest stożek 24°,
czy instalacja wykorzystuje wersję lekką,
czy ciśnienie pracy nie przekracza 315 bar,
czy materiał 1.4571 jest odpowiedni dla medium i środowiska pracy.

Zastosowanie złączki M16x1,5 / M18x1,5

Złączka może być stosowana między innymi w:

układach hydrauliki siłowej,
maszynach rolniczych,
maszynach sadowniczych,
maszynach leśnych,
maszynach budowlanych,
instalacjach przemysłowych,
agregatach hydraulicznych,
modernizowanych układach wymagających przejścia z M16x1,5 na M18x1,5.

Alternatywa w wykonaniu standardowym

Jeżeli instalacja nie wymaga stali nierdzewnej, dostępna jest również złączka M16x1,5 / M18x1,5 10L/12L w wykonaniu stalowym ocynkowanym. Ten wariant również posiada ciśnienie pracy 315 bar i jest wykonany według systemu metrycznych złączy DIN 2353.

Elementy nierdzewne do kompletowania instalacji

Jeżeli cały układ ma być wykonany w wersji odpornej na korozję, warto zachować ten sam materiał również w pozostałych elementach złącznych. W ofercie HYDRON dostępne są między innymi nierdzewne nakrętki hydrauliczne przeznaczone do systemów rurowych.
