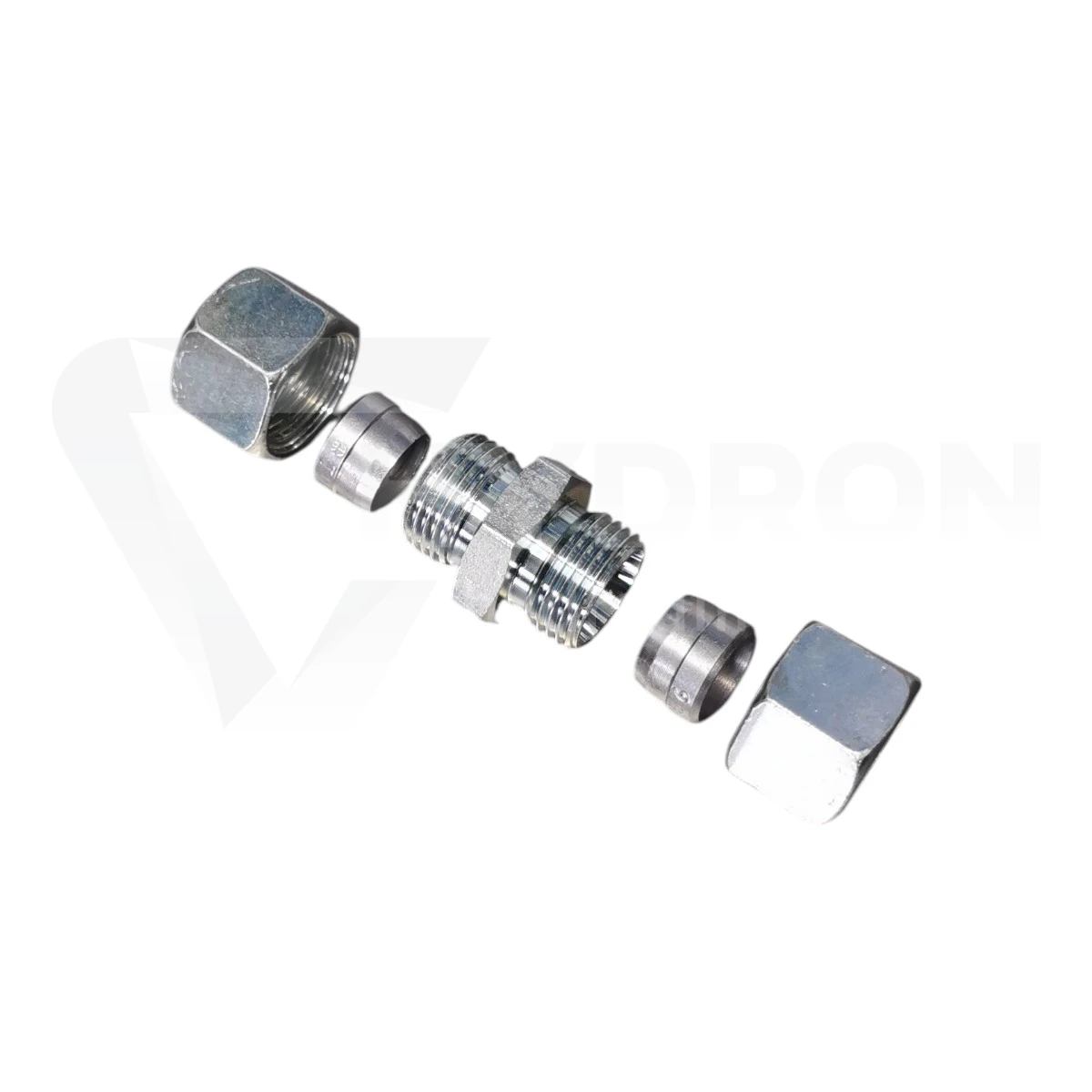

Złączka / Przyłączka M20X1,5/M22x1,5 12S/15L

Przejdź do sekcji Opinie

7,53 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M20x1,5
Rozmiar gwintu 1 w milimetrach 19,6-19,9zew./18,2-18,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka / Przyłączka M20x1,5 / M22x1,5 12S / 15L 315 bar

Złączka / Przyłączka M20x1,5 / M22x1,5 12S / 15L to proste przejście hydrauliczne łączące dwa różne rozmiary i dwie różne serie metrycznych połączeń rurowych. Po stronie M20x1,5 współpracuje z rurą o średnicy zewnętrznej 12 mm w ciężkiej serii S, natomiast po stronie M22x1,5 z rurą 15 mm w lekkiej serii L.

To rozwiązanie pozwala w jednym korpusie wykonać przejście 12S → 15L, czyli jednocześnie zmienić średnicę rury oraz serię połączenia. Złączka pracuje przy ciśnieniu do 315 bar i wykorzystuje typowy dla systemu DIN 2353 stożek zaciskowy 24°.

Parametry techniczne

typ produktu: złączka / przyłączka prosta,
gwint 1: M20x1,5 zewnętrzny,
gwint 2: M22x1,5 zewnętrzny,
rozmiar po stronie M20x1,5: 12S,
rozmiar po stronie M22x1,5: 15L,
średnica zewnętrzna rury po stronie 12S: 12 mm,
średnica zewnętrzna rury po stronie 15L: 15 mm,
seria po stronie M20x1,5: ciężka S,
seria po stronie M22x1,5: lekka L,
skok gwintu M20: 1,5 mm,
skok gwintu M22: 1,5 mm,
wymiar gwintu M20x1,5: 19,6-19,9 mm zewnętrznie / 18,2-18,6 mm wewnętrznie,
wymiar gwintu M22x1,5: 21,6-21,9 mm zewnętrznie / 20,2-20,6 mm wewnętrznie,
kąt stożka zaciskowego: 24°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65 M73141,
konstrukcja: wersja ciężka / lekka,
przeznaczenie: zastosowanie jako złączka lub przyłączka.

12S/15L zmienia się średnica i seria

Najważniejszą cechą tego wariantu jest przejście pomiędzy dwoma różnymi systemami rurowymi:

M20x1,5 12S - rura 12 mm, seria ciężka S,
M22x1,5 15L - rura 15 mm, seria lekka L.

Nie jest to więc zwykła redukcja średnicy w obrębie jednej serii. Złączka pozwala jednocześnie przejść z 12 mm na 15 mm oraz z serii S na serię L.

Do czego przydaje się przejście 12S na 15L?

Taki element jest szczególnie przydatny podczas modernizacji maszyn i napraw istniejących instalacji, gdy jeden fragment układu został wykonany w ciężkiej serii S, a drugi w lekkiej serii L.

Zamiast stosować kilka kolejnych adapterów można użyć jednego korpusu, co pozwala:

skrócić połączenie,
zmniejszyć liczbę elementów w instalacji,
uprościć montaż,
ograniczyć liczbę potencjalnych miejsc nieszczelności,
ułatwić późniejszy serwis układu.

M20x1,5 po stronie ciężkiej 12S

Po stronie ciężkiej zastosowano gwint zewnętrzny M20x1,5. W tym produkcie odpowiada on konfiguracji 12S, czyli rurze o średnicy zewnętrznej 12 mm w ciężkiej serii S.

Przy pomiarze suwmiarką gwint zewnętrzny M20x1,5 powinien mieć około 19,6-19,9 mm. Skok wynosi 1,5 mm.

M22x1,5 po stronie lekkiej 15L

Druga strona posiada gwint zewnętrzny M22x1,5. W tej konfiguracji jest to 15L, czyli połączenie przeznaczone dla rury o średnicy zewnętrznej 15 mm w lekkiej serii L.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi około 21,6-21,9 mm, a skok gwintu 1,5 mm.

M22x1,5 15L to nie M22x1,5 14S

To jeden z najważniejszych punktów przy identyfikacji tej złączki. Gwint M22x1,5 występuje zarówno w lekkiej, jak i ciężkiej serii.

M22x1,5 15L - rura 15 mm, seria lekka L,
M22x1,5 14S - rura 14 mm, seria ciężka S.

Sam gwint jest identyczny, ale średnica rury i seria połączenia są inne. W tym produkcie właściwa jest strona 15L.

Dlaczego również M20x1,5 trzeba sprawdzić dokładnie?

Przy stronie M20 również należy zweryfikować pełne oznaczenie. W tym SKU prawidłowa konfiguracja to M20x1,5 12S, czyli rura 12 mm w ciężkiej serii.

Dobór tylko na podstawie średnicy gwintu może doprowadzić do zastosowania elementów przeznaczonych do innego systemu rurowego.

Stożek 24° w systemie DIN 2353

Złączka współpracuje z metrycznym systemem połączeń rurowych DIN 2353 / PN-EN ISO 8434-1. Uszczelnienie połączenia realizowane jest poprzez współpracę elementów zaciskowych ze stożkiem 24°.

Do wykonania obu stron połączenia należy dobrać elementy odpowiadające konkretnemu rozmiarowi i serii:

po stronie M20x1,5: pierścień i nakrętka 12S,
po stronie M22x1,5: pierścień i nakrętka 15L.

Nie mieszaj elementów serii L i S

Pierścienie oraz nakrętki dla serii lekkiej i ciężkiej nie powinny być dobierane wyłącznie na podstawie podobnej średnicy gwintu. W omawianej złączce każda strona należy do innej serii.

Podczas kompletowania połączenia trzeba więc traktować 12S i 15L jako dwa odrębne rozmiary systemowe.

315 bar ciśnienia pracy

Ciśnienie pracy tej złączki wynosi 315 bar. Parametr dotyczy konkretnego wariantu M20x1,5 / M22x1,5 12S / 15L.

Przy wyznaczaniu dopuszczalnego ciśnienia całej instalacji trzeba dodatkowo uwzględnić parametry rur, przewodów, zaworów, rozdzielaczy oraz pozostałych elementów układu.

Zakres temperatur od -20°C do +120°C

Podany zakres temperatury pracy wynosi od -20°C do +120°C. W praktycznej eksploatacji należy kontrolować również dopuszczalną temperaturę medium, uszczelnień i pozostałych podzespołów instalacji.

Stal automatowa zabezpieczona ocynkiem

Korpus wykonany jest ze stali automatowej i zabezpieczony ocynkiem z białą pasywacją. Powłoka zwiększa ochronę powierzchni w typowych warunkach eksploatacji układów hydraulicznych.

Jeżeli instalacja będzie stale narażona na wilgoć lub bardziej agresywne środowisko, warto rozważyć odpowiedni wariant ze stali nierdzewnej.

Większy sześciokąt ułatwia montaż

HYDRON wskazuje ten produkt jako wersję z większym sześciokątem. Pozwala on wygodniej przytrzymać korpus kluczem podczas dokręcania i kontrowania połączenia.

To właśnie ta cecha umożliwia praktyczne wykorzystanie elementu również w roli przyłączki.

Złączka czy przyłączka?

Jako złączka element może służyć do bezpośredniego połączenia fragmentu instalacji 12S z instalacją 15L. Jako przyłączka może zostać wykorzystany podczas podłączania podzespołu hydraulicznego do odpowiedniego systemu rurowego.

W obu zastosowaniach najważniejsza jest zgodność całej konfiguracji, a nie wyłącznie średnicy gwintu.

Zmiana 12 mm na 15 mm a przepływ

Przejście z rury 12 mm na 15 mm powoduje zwiększenie dostępnego przekroju przepływu. Przy tej samej wydajności prędkość medium po stronie większej rury może być niższa.

Jeżeli przepływ odbywa się w przeciwnym kierunku, z 15L do 12S, należy uwzględnić przewężenie do mniejszej średnicy. Przy większych przepływach może mieć ono wpływ na prędkość oleju i straty ciśnienia.
