Złączka / Przyłączka M22X1,5/M24X1,5 15L/16S S32

Przejdź do sekcji Opinie

11,89 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M24X1,5
Rozmiar gwintu 2 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

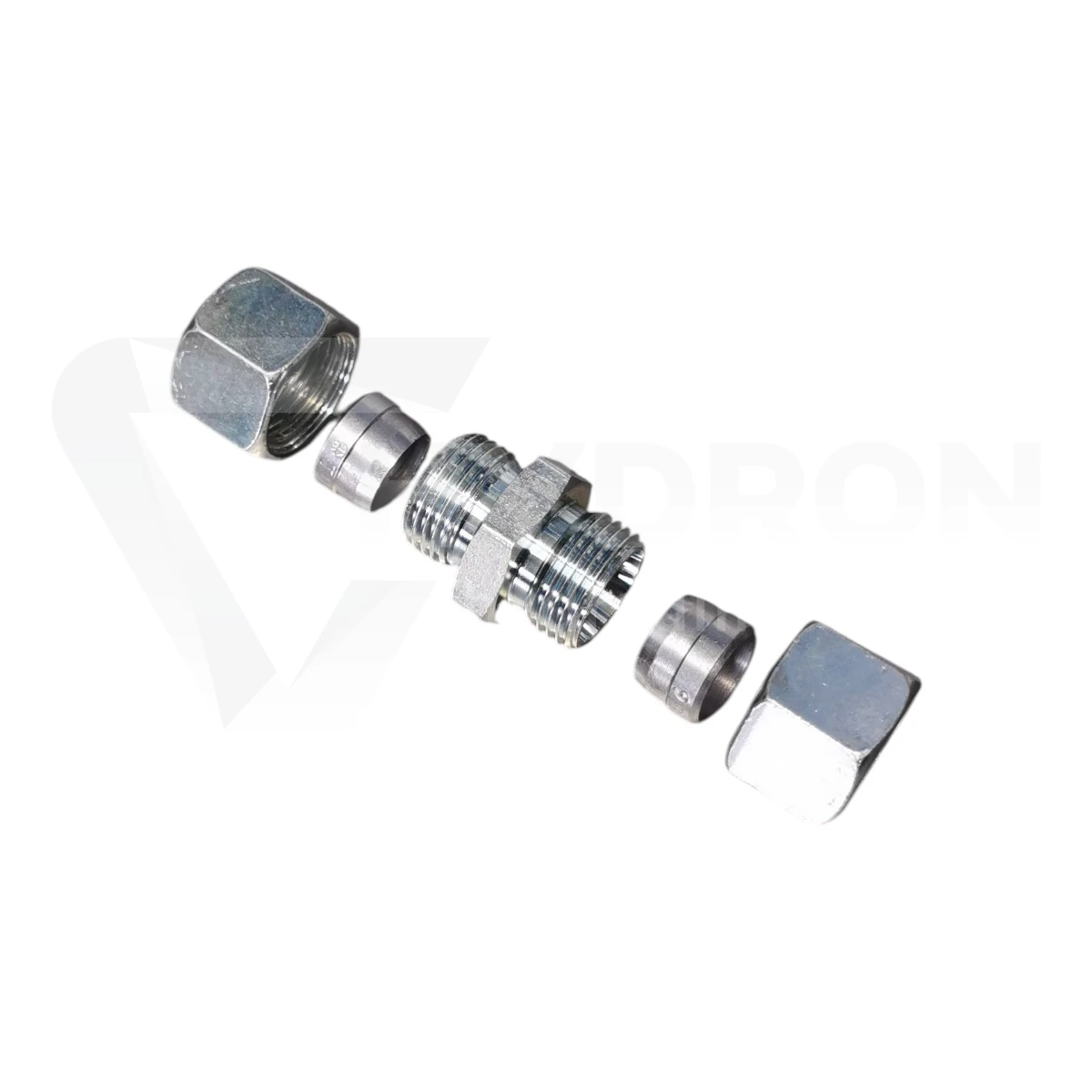

Złączka / Przyłączka M22x1,5 / M24x1,5 15L / 16S S32

Złączka / Przyłączka M22x1,5/M24x1,5 15L/16S S32 służy do bezpośredniego połączenia dwóch różnych systemów metrycznych hydrauliki rurowej. Strona M22x1,5 15L przeznaczona jest dla rury 15 mm w lekkiej serii L, natomiast strona M24x1,5 16S współpracuje z rurą 16 mm w ciężkiej serii S.

To ważna różnica względem typowych redukcji L/L. Tutaj jeden korpus pozwala jednocześnie przejść z rury 15 mm na 16 mm oraz z serii lekkiej L na ciężką S. Charakterystyczny większy sześciokąt S32 ułatwia przytrzymanie korpusu kluczem podczas montażu i pozwala wykorzystać element również jako przyłączkę.

Najważniejsze parametry złączki

typ: złączka / przyłączka prosta,
gwint po stronie 15L: M22x1,5 zewnętrzny,
gwint po stronie 16S: M24x1,5 zewnętrzny,
średnica rury po stronie 15L: 15 mm,
średnica rury po stronie 16S: 16 mm,
seria po stronie M22x1,5: lekka L,
seria po stronie M24x1,5: ciężka S,
skok gwintu M22: 1,5 mm,
skok gwintu M24: 1,5 mm,
praktyczny pomiar M22x1,5: około 21,6-21,9 mm po średnicy zewnętrznej,
praktyczny pomiar M24x1,5: około 23,6-23,9 mm po średnicy zewnętrznej,
system połączenia rurowego: stożek 24°,
sześciokąt: S32,
funkcja: przejście 15L / 16S,
konstrukcja: dwa gwinty zewnętrzne.

Co właściwie łączy M22x1,5 / M24x1,5?

Najprościej przedstawić tę konfigurację w dwóch punktach:

M22x1,5 15L = rura 15 mm + lekka seria L,
M24x1,5 16S = rura 16 mm + ciężka seria S.

Różnica średnicy rur jest niewielka, bo wynosi tylko 1 mm, ale z punktu widzenia hydraulicznego systemu połączeń znacznie ważniejsza jest zmiana serii L na S.

15L i 16S to nie tylko dwa różne rozmiary

Litery L i S określają serię połączenia rurowego. W tym produkcie każda strona należy do innej serii, dlatego pierścieni i nakrętek nie można dobierać jako jednego wspólnego zestawu.

Przy kompletowaniu połączenia potrzebujesz:

elementów 15L dla strony M22x1,5 i rury 15 mm,
elementów 16S dla strony M24x1,5 i rury 16 mm.

To jeden z najważniejszych punktów podczas zakupu i montażu tej złączki.

S32 co oznacza w nazwie produktu?

Oznaczenia S32 nie należy mylić z ciężką serią S. Seria ciężka została już wskazana w nazwie jako 16S.

S32 odnosi się do sześciokąta korpusu pod klucz 32 mm. Większa powierzchnia pod klucz ułatwia przytrzymanie korpusu podczas dokręcania oraz kontrowania połączenia.

To szczególnie przydatne wtedy, gdy złączka pełni funkcję przyłączki w bloku, rozdzielaczu lub innym elemencie instalacji.

M22x1,5 15L uwaga na 14S

Po stronie M22x1,5 łatwo o pomyłkę, ponieważ ten sam gwint występuje w różnych konfiguracjach.

M22x1,5 15L - rura 15 mm, seria lekka L,
M22x1,5 14S - rura 14 mm, seria ciężka S.

Sam pomiar gwintu nie wystarczy. Trzeba również sprawdzić średnicę zewnętrzną rury.

M24x1,5 16S właściwa strona ciężka

Po drugiej stronie znajduje się M24x1,5 16S. Oznacza to połączenie dla rury o średnicy zewnętrznej 16 mm w ciężkiej serii S.

Gwint zewnętrzny M24x1,5 ma przy praktycznym pomiarze suwmiarką około 23,6-23,9 mm. Sam pomiar średnicy gwintu powinien być jednak uzupełniony sprawdzeniem rury 16 mm i oznaczenia serii S.

Dlaczego stosuje się przejście L / S?

W jednej maszynie mogą występować różne serie połączeń rurowych. Część układu może być wykonana w lekkiej serii L, a inny podzespół w ciężkiej serii S.

Zamiast budować przejście z kilku adapterów można zastosować jeden korpus M22x1,5 / M24x1,5. Pozwala to:

ograniczyć liczbę połączeń,
skrócić miejsce zabudowy,
uprościć montaż,
zmniejszyć liczbę potencjalnych punktów nieszczelności,
ułatwić późniejszą identyfikację i serwis instalacji.

Stożek 24° jak powstaje szczelne połączenie?

Strony rurowe współpracują z systemem zaciskowym wykorzystującym stożek 24°. Odpowiednio dobrany pierścień zacinający zostaje osadzony na rurze i dociskany nakrętką do korpusu.

Dlatego w tym systemie szczelność nie polega na owinięciu gwintu taśmą PTFE. Gwint odpowiada przede wszystkim za właściwy docisk elementów połączenia.

Jak rozpoznać gwinty suwmiarką?

Jeżeli oznaczenia na instalacji są niewidoczne, pierwszy etap identyfikacji można wykonać suwmiarką:

M22x1,5: około 21,6-21,9 mm po gwincie zewnętrznym,
M24x1,5: około 23,6-23,9 mm po gwincie zewnętrznym.

Oba gwinty mają skok 1,5 mm. Następnie trzeba sprawdzić średnice rur: odpowiednio 15 i 16 mm.

Najważniejsza kontrola przed zamówieniem

W przypadku tego produktu warto sprawdzić cztery rzeczy, a nie tylko dwa gwinty:

M22x1,5 po stronie 15L,
rurę o średnicy zewnętrznej 15 mm,
M24x1,5 po stronie 16S,
rurę o średnicy zewnętrznej 16 mm.

Jeżeli wszystkie cztery wartości się zgadzają, konfiguracja odpowiada przejściu 15L / 16S.

Złączka czy przyłączka?

HYDRON klasyfikuje ten korpus jako element mogący pełnić obie funkcje. Jako złączka może łączyć dwa fragmenty instalacji o różnych seriach. Jako przyłączka może zostać wykorzystany do połączenia instalacji rurowej z konkretnym podzespołem.

Większy sześciokąt S32 ułatwia w takim zastosowaniu przytrzymanie korpusu podczas dokręcania.
