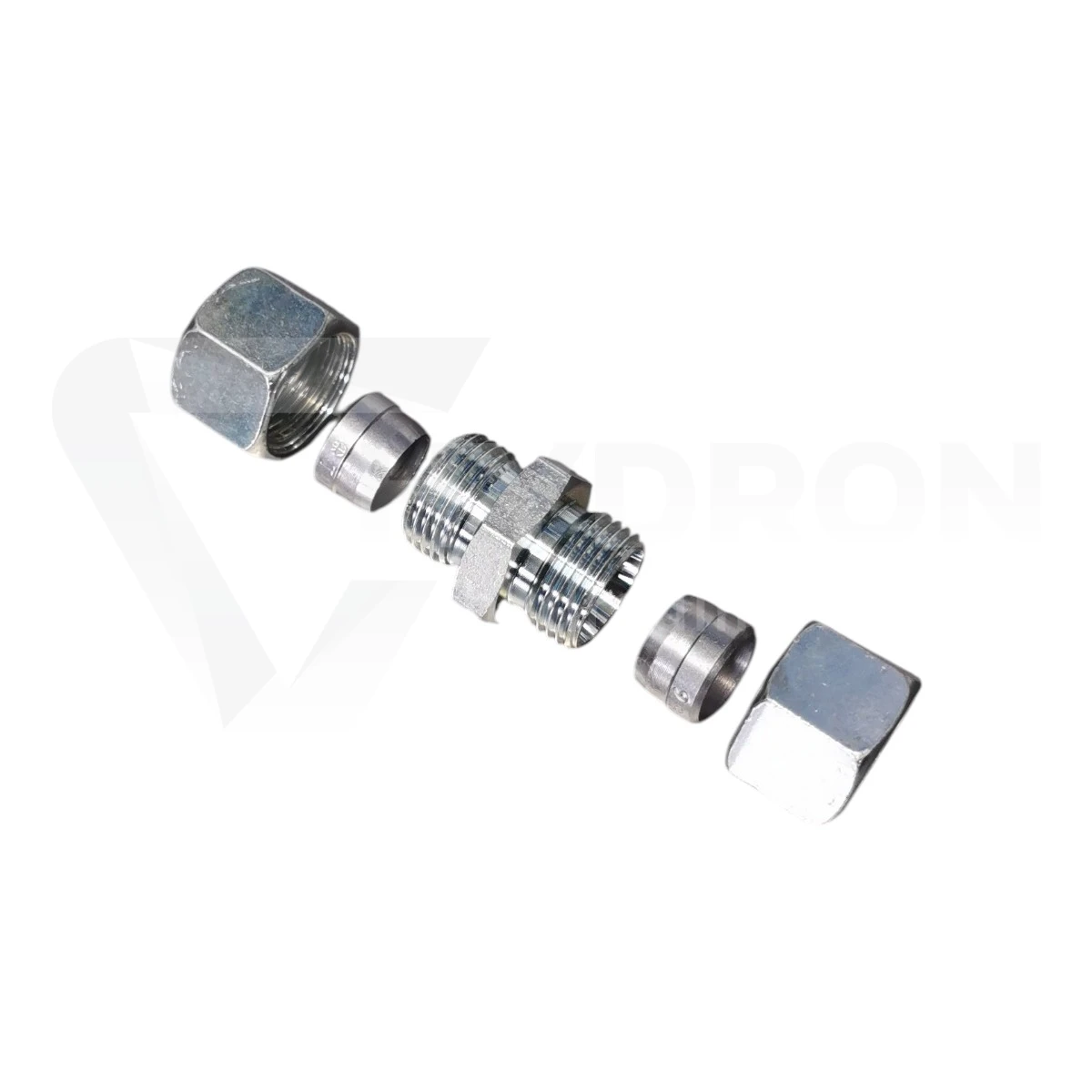

Złączka / Przyłączka M24x1,5/M27x2 16S/18L

Przejdź do sekcji Opinie

18,07 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M24x1,5
Rozmiar gwintu 1 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Rozmiar gwintu 2 M27X2
Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./24,6-25,0wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka / Przyłączka M24x1,5/M27x2 16S/18L

Złączka / Przyłączka M24x1,5 / M27x2 16S / 18L to prosty element przejściowy do metrycznych instalacji hydraulicznych, łączący dwa różne systemy rurowe. Po stronie M24x1,5 współpracuje z rurą o średnicy zewnętrznej 16 mm w ciężkiej serii S, natomiast po stronie M27x2 z rurą 18 mm w lekkiej serii L.

Ten wariant wykonuje więc trzy zmiany jednocześnie: 16S → 18L, przejście z serii ciężkiej S na lekką L oraz zmianę skoku gwintu z 1,5 mm na 2 mm. Dzięki temu jeden korpus może zastąpić kilka osobnych adapterów stosowanych przy modernizacji lub naprawie układu hydraulicznego.

Parametry techniczne

typ produktu: złączka / przyłączka prosta przejściowa,
gwint 1: M24x1,5 zewnętrzny,
gwint 2: M27x2 zewnętrzny,
rozmiar po stronie M24x1,5: 16S,
rozmiar po stronie M27x2: 18L,
średnica zewnętrzna rury po stronie 16S: 16 mm,
średnica zewnętrzna rury po stronie 18L: 18 mm,
seria po stronie M24x1,5: ciężka S,
seria po stronie M27x2: lekka L,
skok gwintu M24: 1,5 mm,
skok gwintu M27: 2 mm,
praktyczny pomiar M24x1,5: około 23,6-23,9 mm po średnicy zewnętrznej,
praktyczny pomiar M27x2: około 26,6-26,9 mm po średnicy zewnętrznej,
kąt stożka połączenia rurowego: 24°,
konstrukcja: dwa gwinty zewnętrzne,
funkcja: przejście pomiędzy systemem 16S i 18L.

16S na 18L: tutaj zmienia się więcej niż rozmiar

Najważniejszą cechą tej złączki jest połączenie dwóch różnych serii:

M24x1,5 16S - rura 16 mm, ciężka seria S,
M27x2 18L - rura 18 mm, lekka seria L.

Różnica średnicy rury wynosi tylko 2 mm, ale z punktu widzenia systemu hydraulicznego ważniejsza jest zmiana z serii S na L oraz zastosowanie innego skoku gwintu po stronie M27.

Dlaczego M27x2 trzeba sprawdzić bardzo dokładnie?

Gwint M27 występuje w hydraulice w różnych wariantach skoku. Najczęściej spotyka się:

M27x2 - skok 2 mm,
M27x1,5 - skok 1,5 mm.

Oba mają podobną średnicę mierzoną suwmiarką, dlatego sam pomiar około 27 mm nie wystarcza. W tym produkcie właściwy jest dokładnie M27x2.

Jak odróżnić M27x2 od M27x1,5?

Najbezpieczniej użyć grzebienia do gwintów. Przy M27x2 odstęp pomiędzy kolejnymi zwojami wynosi 2 mm, natomiast przy M27x1,5 wynosi 1,5 mm.

To istotne, ponieważ próba skręcenia dwóch elementów o tym samym nominalnym M27, ale innym skoku, może doprowadzić do uszkodzenia gwintu.

M24x1,5 16S po stronie ciężkiej

Strona M24x1,5 16S współpracuje z rurą o średnicy zewnętrznej 16 mm w ciężkiej serii S.

Praktyczny pomiar gwintu zewnętrznego M24x1,5 powinien wynosić około 23,6-23,9 mm. Skok gwintu wynosi 1,5 mm.

M27x2 18L po stronie lekkiej

Druga strona wykorzystuje gwint M27x2 i odpowiada konfiguracji 18L, czyli rurze 18 mm w lekkiej serii L.

Przy pomiarze suwmiarką średnica zewnętrzna gwintu wynosi zwykle około 26,6-26,9 mm, ale dopiero potwierdzenie skoku 2 mm daje pewną identyfikację.

Nie mieszaj elementów 16S i 18L

Każda strona tej złączki należy do innej serii, dlatego pierścienie zacinające oraz nakrętki trzeba dobrać osobno.

po stronie M24x1,5: elementy 16S dla rury 16 mm,
po stronie M27x2: elementy 18L dla rury 18 mm.

Nie należy zakładać, że niewielka różnica średnicy rur oznacza podobne elementy zaciskowe. Serie L i S mają odmienną konfigurację.

Stożek 24° i zasada uszczelnienia

Połączenie rurowe wykorzystuje stożek 24° oraz odpowiednio dobrane elementy zaciskowe. Gwint służy przede wszystkim do wytworzenia docisku.

Szczelność nie powstaje dzięki taśmie PTFE na gwincie, lecz poprzez prawidłową współpracę stożka, pierścienia zacinającego i odpowiednio przygotowanej rury.

Kiedy takie przejście jest szczególnie przydatne?

Złączka M24x1,5 / M27x2 dobrze sprawdza się w sytuacjach, gdy istniejąca instalacja i nowy podzespół pracują w różnych seriach rurowych.

Może być wykorzystywana m.in. przy:

modernizacji maszyn,
wymianie zaworów i rozdzielaczy,
łączeniu starszych i nowszych fragmentów instalacji,
naprawach układów hydrauliki siłowej,
przebudowie punktów przyłączeniowych.

Jedna złączka zamiast kilku przejściówek

Bezpośredni korpus 16S / 18L pozwala uniknąć stosowania kilku adapterów pośrednich.

mniej części w instalacji,
krótsze połączenie,
łatwiejszy montaż,
mniejsza liczba potencjalnych miejsc nieszczelności,
prostszy późniejszy serwis.

Zmiana 16 mm na 18 mm a przepływ

Różnica średnicy pomiędzy rurą 16 mm i 18 mm jest umiarkowana, ale nadal wpływa na przekrój przepływu. Po stronie 18L dostępna powierzchnia przepływu jest większa.

Przy większych wydajnościach należy zawsze brać pod uwagę najmniejszy przekrój całego układu, a nie tylko rozmiar największej rury.
