Złączka / Przyłączka M26x1,5/M30X1,5 18L/22L

Przejdź do sekcji Opinie

18,07 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M26x1,5
Rozmiar gwintu 1 w milimetrach 25,6-25,9zew./24,2-24,6wew.
Rozmiar gwintu 2 M30X1,5
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn98R-22/18L
Oznaczenie wg CAST 104117.1
Oznaczenie wg PARKER ERMETO GR22/18L

Opis

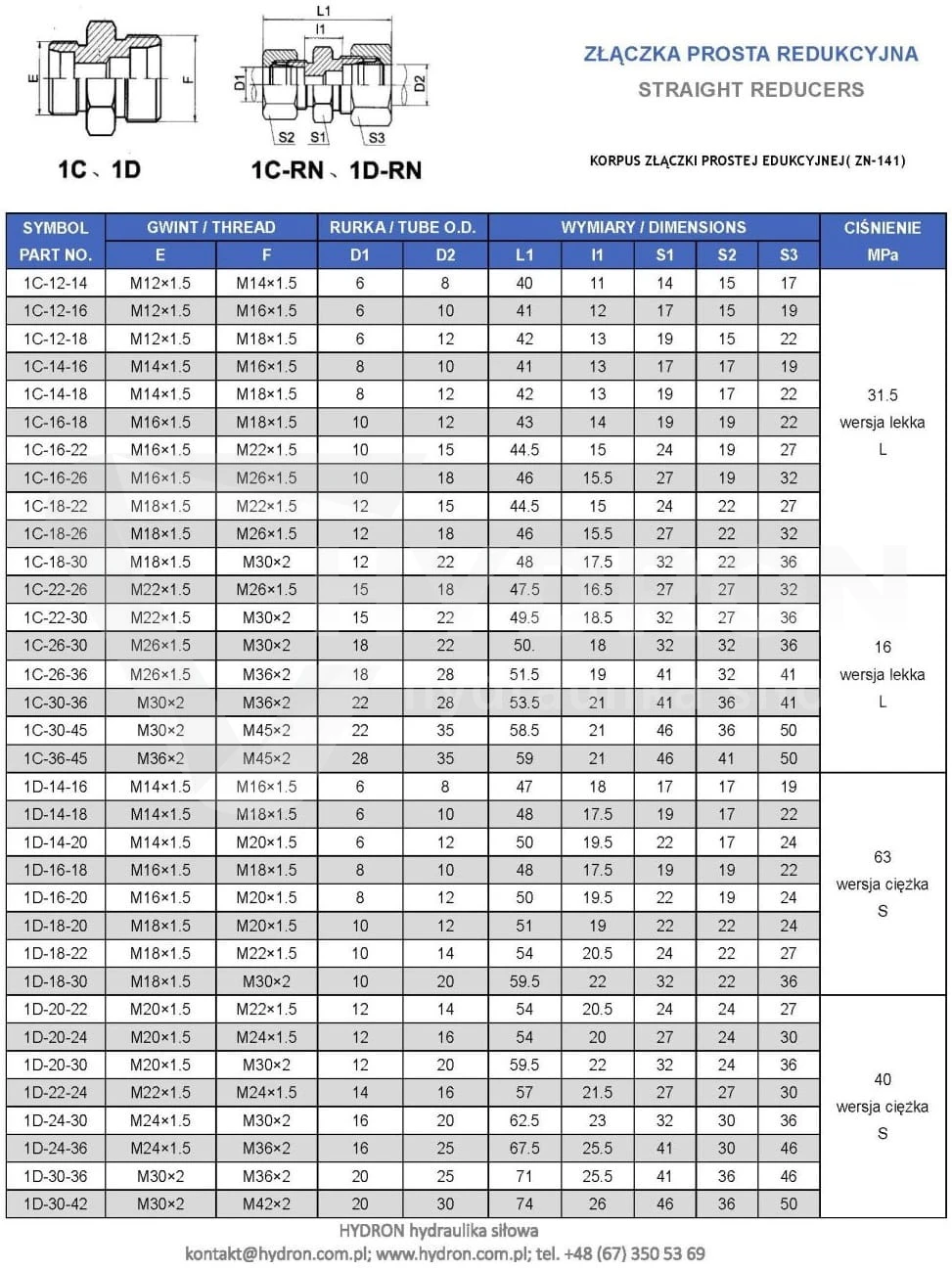

Złączka prosta BB M26x1,5 / M30x1,5 18L/22L – łącznik hydrauliczny redukcyjny 24°

Złączka prosta redukcyjna BB M26x1,5 / M30x1,5 18L/22L to dwustronny łącznik metryczny przeznaczony do wykonywania połączeń w układach hydrauliki siłowej. Wyposażona jest w dwa gwinty zewnętrzne o różnych średnicach oraz stożkowe powierzchnie zaciskowe 24°. Umożliwia przejście pomiędzy przyłączami 18L i 22L zgodnie ze specyfikacją produktu. Złącze o deklarowanym ciśnieniu nominalnym 315 bar znajduje zastosowanie w maszynach rolniczych, leśnych, budowlanych oraz instalacjach przemysłowych.

Parametry techniczne

Rodzaj: złączka prosta redukcyjna BB, przyłączka hydrauliczna.
Typ konstrukcyjny: TN98R – Straight reducing coupling.
Gwint zewnętrzny strony 1: M26x1,5.
Gwint zewnętrzny strony 2: M30x1,5.
Rozmiar przyłącza strony 1: 18L – seria lekka.
Rozmiar przyłącza strony 2: 22L – według specyfikacji produktu.
Średnica zewnętrzna współpracującej rury 18L: 18 mm.
Średnica zewnętrzna współpracującej rury 22L: 22 mm.
Kąt stożka zaciskowego: 24°.
Wersja: lekka (L).
Ciśnienie nominalne: 315 bar.
Rodzaj gwintów: metryczne zewnętrzne.
Medium robocze: olej hydrauliczny.

Oznaczenia katalogowe i odpowiedniki

CAST: 104117.1.
Rastelli Raccordi: TN98R-22/18L.
Parker Ermeto: GR22/18L.
Typ złącza: TN98R.

Zastosowanie złączki hydraulicznej BB 18L/22L

Złączka M26x1,5 / M30x1,5 przeznaczona jest do łączenia przewodów hydraulicznych oraz elementów instalacji wyposażonych w odpowiednio dopasowane przyłącza zaciskowe 24°. Pozwala wykonać przejście pomiędzy rozmiarami 18L i 22L, co jest przydatne podczas budowy, napraw i modernizacji układów hydraulicznych.

Łącznik znajduje zastosowanie w hydraulice ciągników rolniczych, ładowaczy, maszyn sadowniczych, leśnych, sprzętu budowlanego oraz urządzeń przemysłowych. Przy doborze elementów współpracujących należy uwzględnić zarówno średnicę i skok gwintu, jak i geometrię powierzchni uszczelniających.

Budowa i sposób uszczelnienia

Korpus złączki posiada dwa gwinty zewnętrzne: M26x1,5 oraz M30x1,5. Według specyfikacji zastosowano stożkowe powierzchnie przyłączeniowe o kącie 24°. Strona M26x1,5 odpowiada standardowemu przyłączu 18L. Strona M30x1,5 została oznaczona jako 22L, jednak jej skok gwintu różni się od standardowego przyłącza 22L według DIN 2353, które wykorzystuje M30x2.

Szczelność połączenia wymaga zastosowania odpowiednio dobranych nakrętek, pierścieni zaciskowych i kompatybilnych powierzchni stożkowych oraz prawidłowego montażu.

Produkt określany jest również jako złączka BB 18L/22L, nypel redukcyjny M26x1,5 / M30x1,5, łącznik metryczny 24° lub złączka prosta redukcyjna TN98R.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów przyłączeniowych.

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka BB 18L/22L?

Według specyfikacji produktu złączka posiada dwa gwinty zewnętrzne metryczne: M26x1,5 oraz M30x1,5.

Co oznacza rozmiar 18L/22L?

Oznaczenie wskazuje przyłącza serii lekkiej przeznaczone do rur o średnicach zewnętrznych 18 mm i 22 mm. W tym wariancie podano gwint M30x1,5 po stronie 22L, którego zgodność należy potwierdzić przed doborem nakrętki.
