Zakucie DKR 45° C15 16 5/8" /2SN

Przejdź do sekcji Opinie

24,43 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 5/8" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

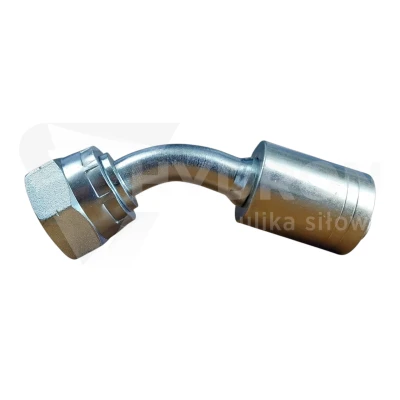

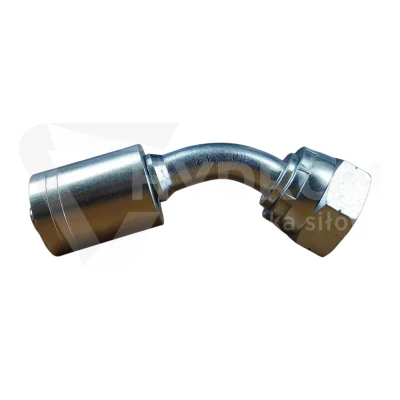

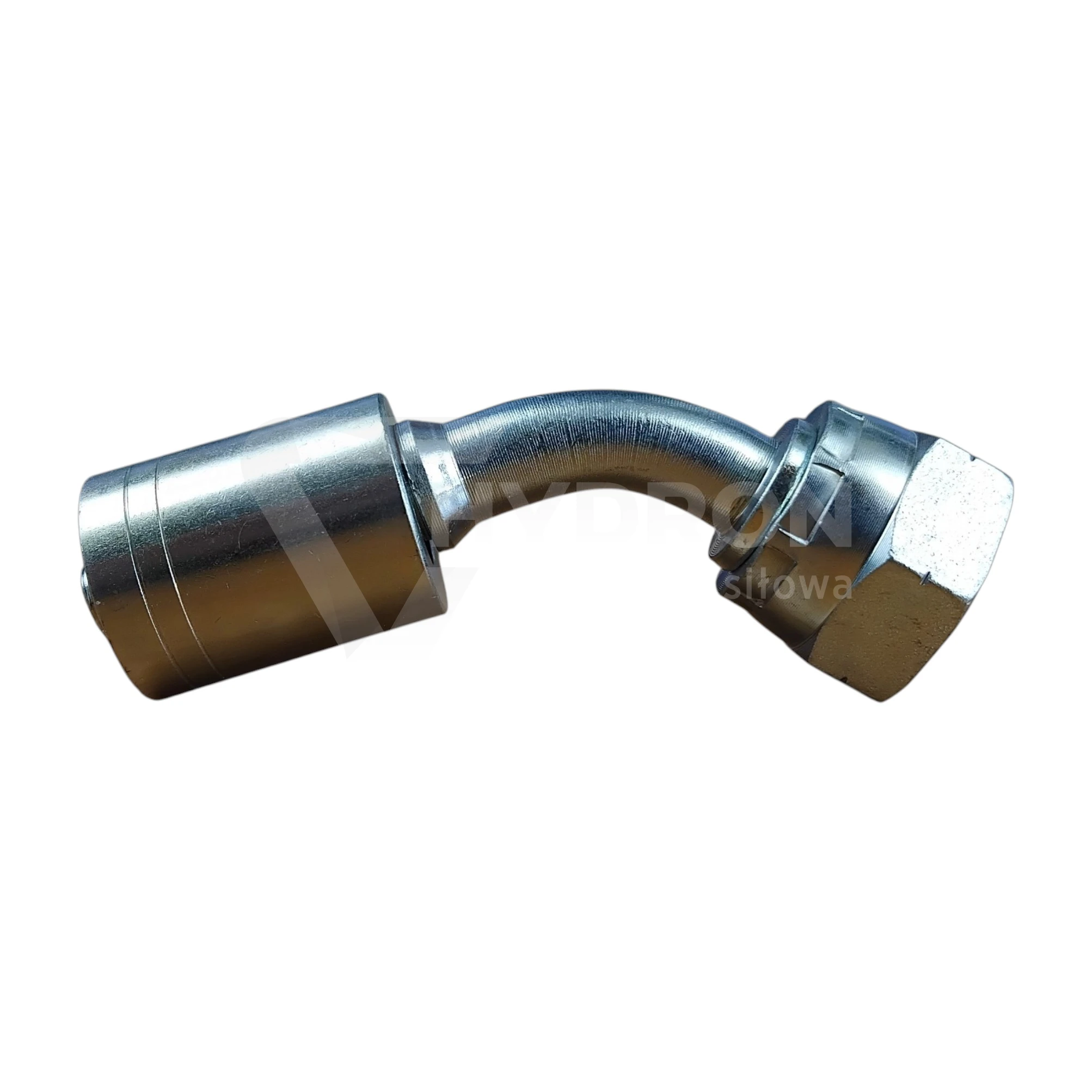

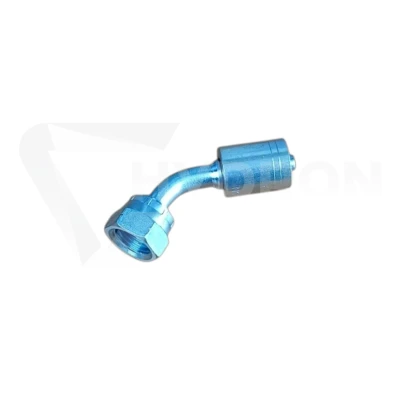

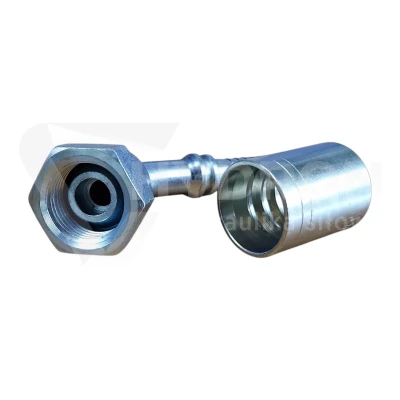

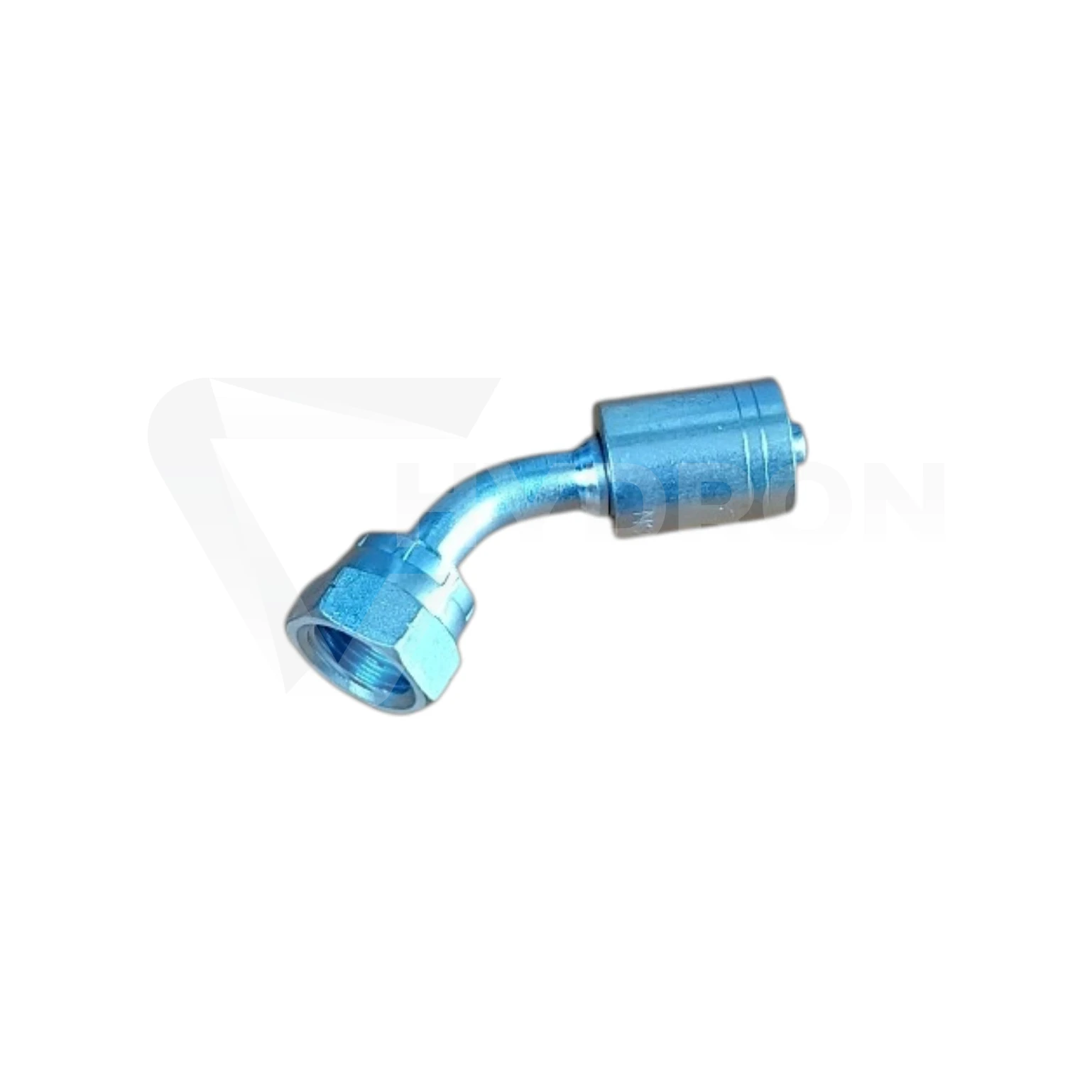

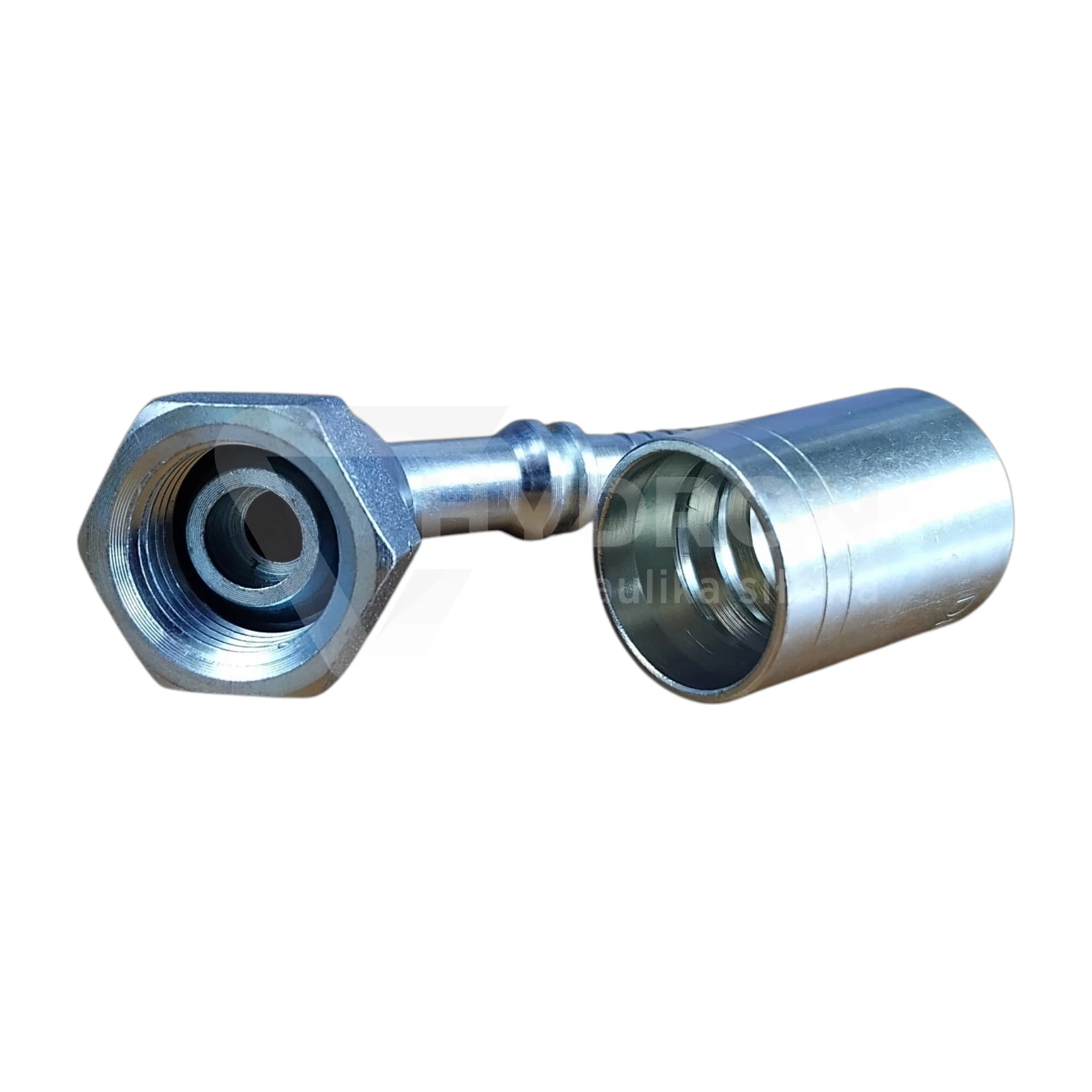

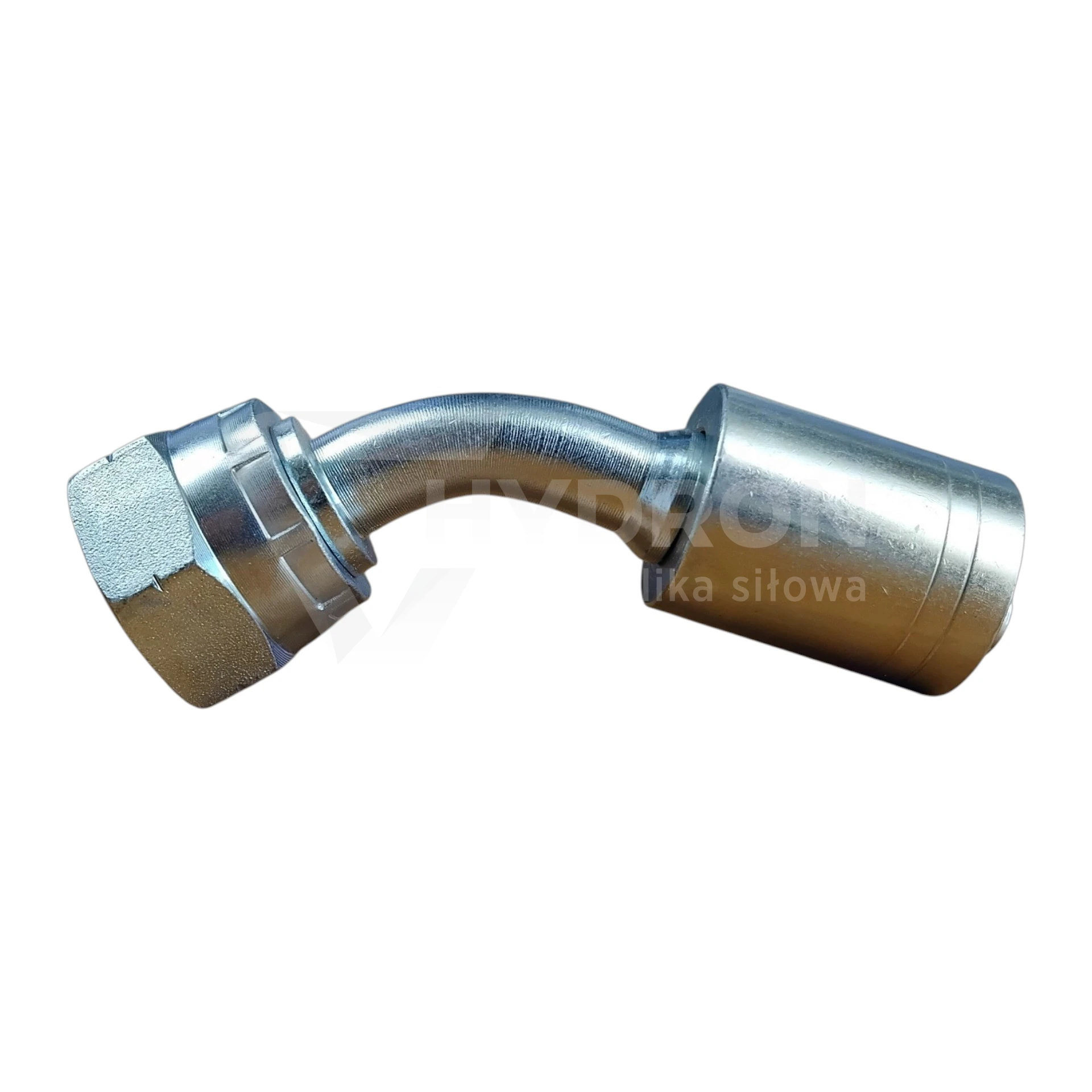

Zakucie DKR 45° C15 DN16 5/8" BSP do węża 2SN

Zakucie DKR 45° C15 DN16 5/8" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN16. Konstrukcja pod kątem 45° ułatwia prowadzenie przewodu w miejscach, gdzie końcówka prosta wymuszałaby zbyt ciasne zagięcie węża lub utrudniała montaż. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 5/8" BSP oraz uszczelnienie współpracujące ze stożkiem 60°.

Parametry techniczne zakucia DKR 45° C15

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR,
oznaczenie grupy: C15,
kąt końcówki: 45°,
rozmiar przewodu: DN16,
nominalny rozmiar przewodu: 5/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 5/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Końcówka DKR 45° do przewodu DN16

Wersja kątowa 45° pozwala zmienić kierunek wyjścia przewodu bez wykonywania ostrego łuku tuż za zakuciem. Dzięki temu łatwiej zachować prawidłowy promień gięcia węża i ograniczyć naprężenia w strefie połączenia.

Takie rozwiązanie jest szczególnie praktyczne w maszynach i instalacjach hydraulicznych, gdzie przestrzeń montażowa jest ograniczona.

Gwint 5/8" BSP i obrotowa nakrętka

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 5/8" BSP. Umożliwia to dokręcenie gotowego przewodu do elementu instalacji bez konieczności obracania całym wężem.

Przy doborze należy sprawdzić nie tylko rozmiar 5/8", ale również standard BSP oraz rodzaj powierzchni uszczelniającej.

Uszczelnienie na stożku 60°

W końcówkach DKR szczelność połączenia uzyskiwana jest na współpracujących powierzchniach ze stożkiem 60°. Gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów.

Samo dopasowanie gwintu G 5/8" BSP nie wystarcza więc do potwierdzenia pełnej kompatybilności. Należy również sprawdzić geometrię gniazda elementu współpracującego.

DN16 a gwint 5/8"

DN16 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 5/8". Gwint G 5/8" BSP opisuje natomiast stronę przyłączeniową. W tej wersji wartości nominalne są takie same, ale dotyczą dwóch różnych części końcówki.

Zakucie do węża hydraulicznego 2SN

Produkt jest przeznaczony do wykonywania przewodów hydraulicznych z wężem 2SN w rozmiarze DN16. Przy montażu należy zastosować odpowiednią tuleję zaciskową oraz parametry zakuwania właściwe dla konkretnego węża i systemu końcówek.

Nie należy automatycznie stosować tulei ani średnic zacisku przeznaczonych do węży 1SN, 2SC, 4SP lub 4SH tylko dlatego, że posiadają taki sam rozmiar nominalny.

Ustawienie końcówki przed zakuwaniem

W przypadku końcówek kątowych bardzo ważne jest prawidłowe ustawienie ich orientacji przed wykonaniem zacisku. Ma to szczególne znaczenie przy przewodach wyposażonych w dwie końcówki kątowe, gdzie wymagany jest określony wzajemny kąt ustawienia.

Kiedy wybrać końcówkę 45°?

Końcówka DKR 45° sprawdzi się tam, gdzie przewód musi zmienić kierunek bezpośrednio przy przyłączu. Pozwala ograniczyć zbyt ciasne zagięcie węża i ułatwia prawidłowe poprowadzenie przewodu w instalacji.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od wszystkich zastosowanych elementów: węża 2SN, tulei, końcówki oraz poprawności wykonanego zacisku. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie samego zakucia.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należy pomylenie gwintu BSP z innym standardem calowym, nieuwzględnienie stożka 60°, zastosowanie niewłaściwej tulei oraz nieprawidłowe ustawienie końcówki 45° przed zakuwaniem.
