Zakucie DKR 45° C15 25 1" /2SN

Przejdź do sekcji Opinie

55,78 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 25 mm = DN25 ( 1")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

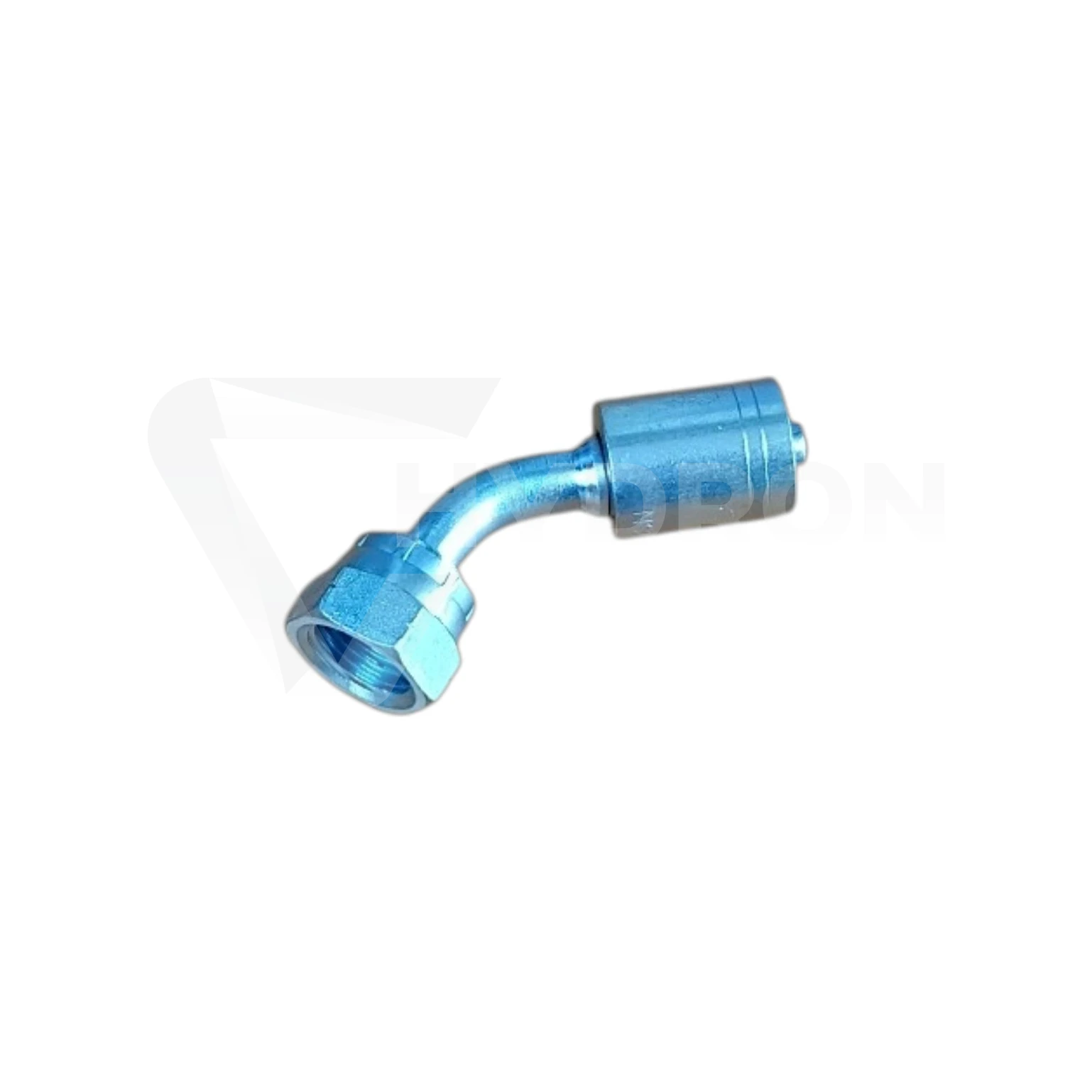

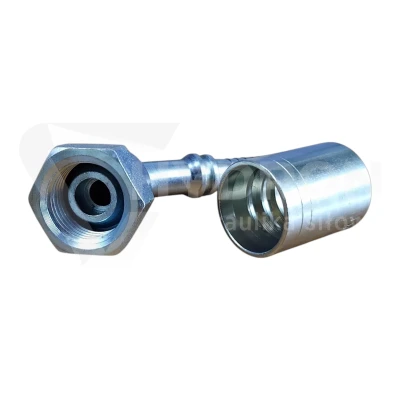

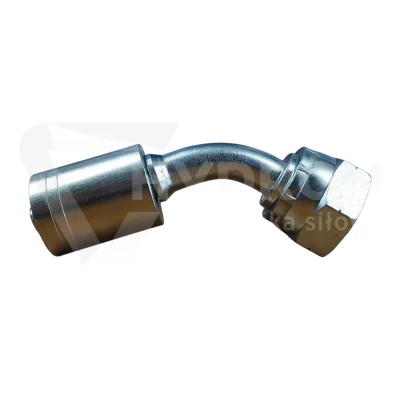

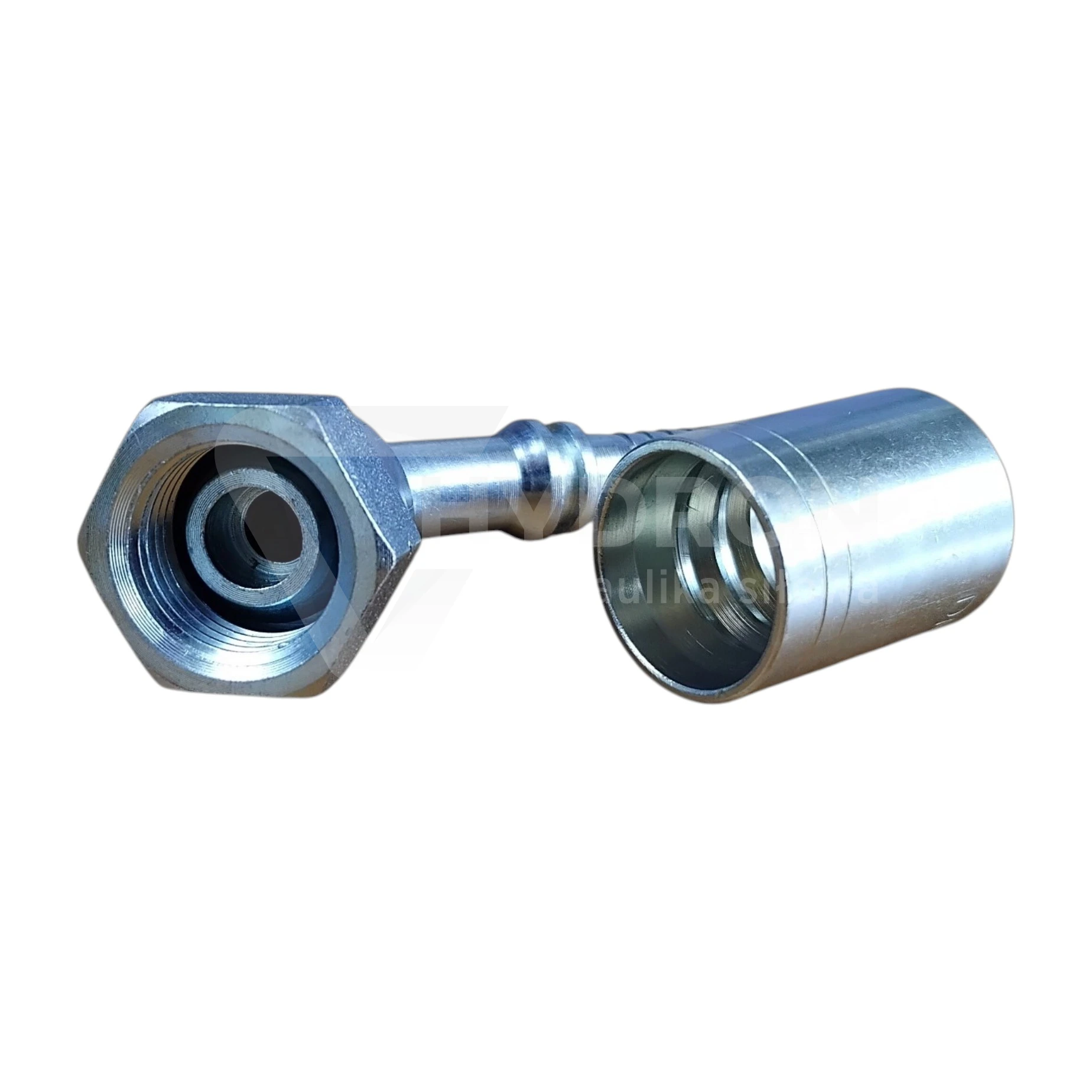

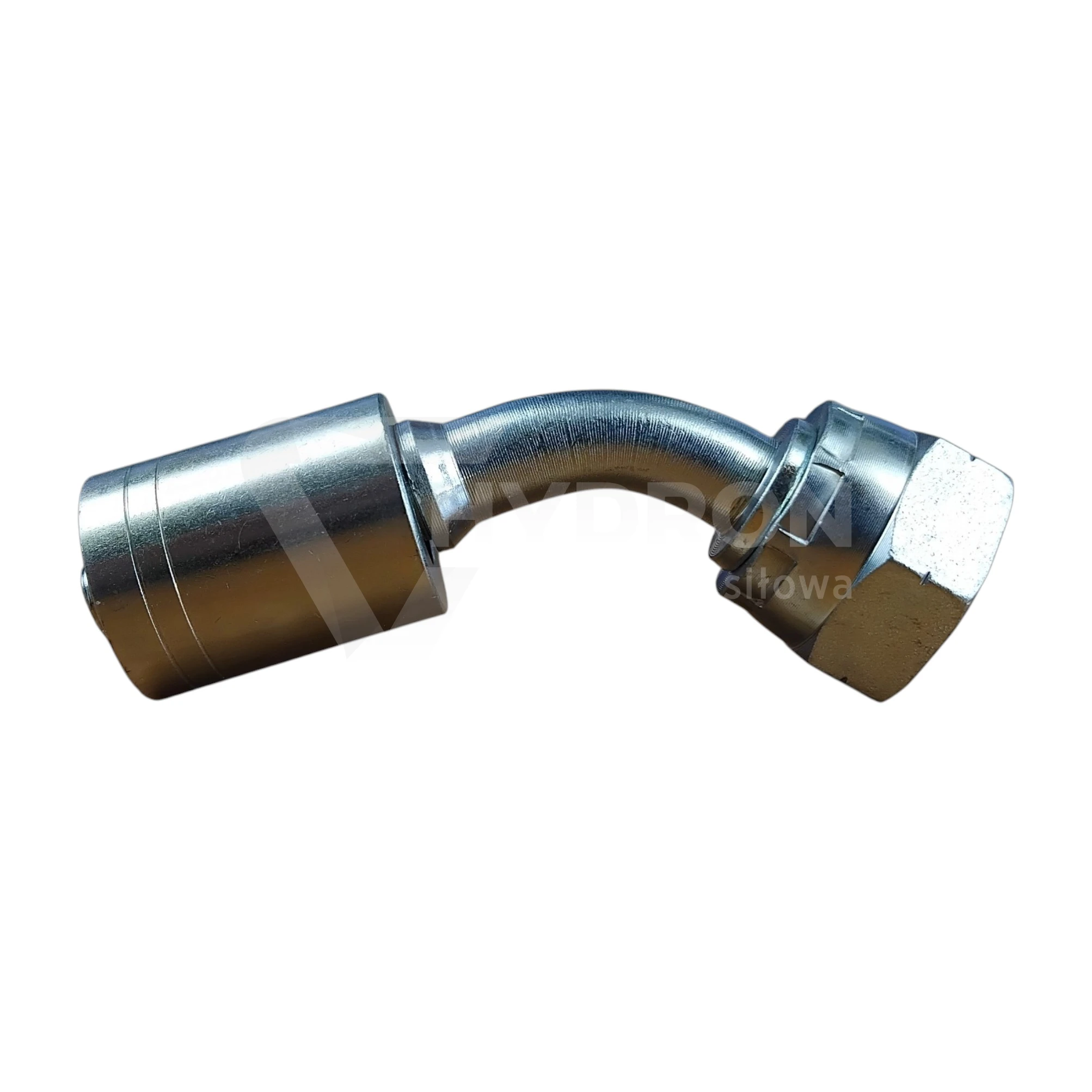

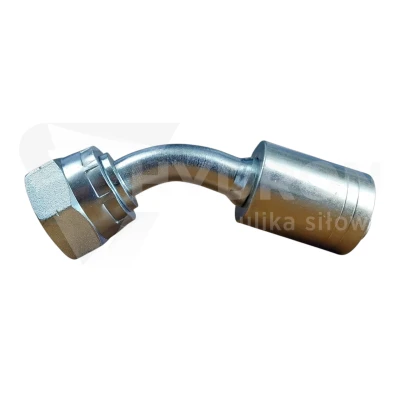

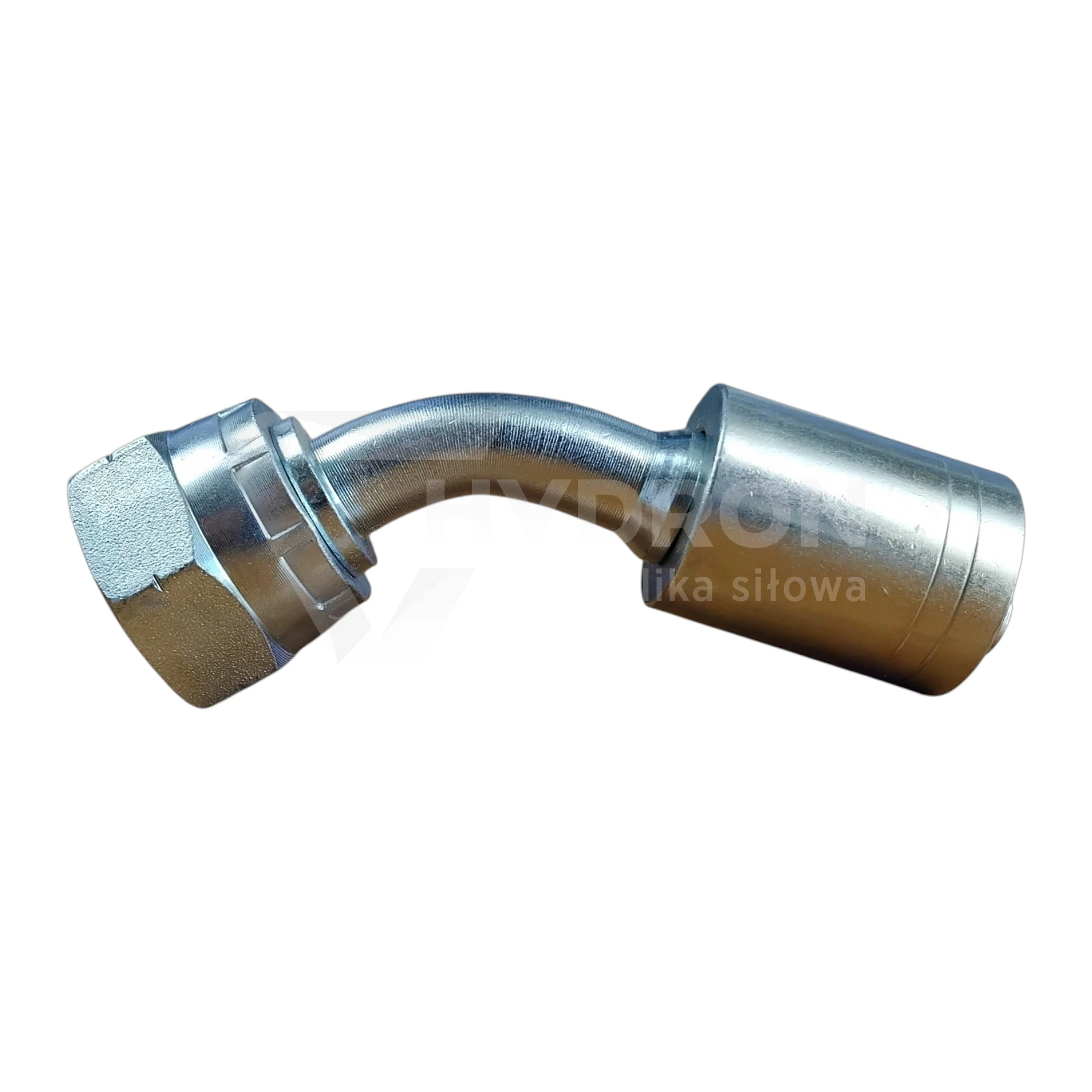

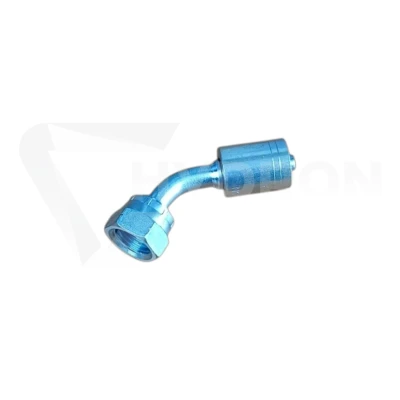

Zakucie DKR 45° C15 DN25 1" BSP do węża 2SN

Zakucie DKR 45° C15 DN25 1" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN25. Konstrukcja pod kątem 45° ułatwia prowadzenie przewodu w miejscach, gdzie zastosowanie końcówki prostej powodowałoby zbyt ciasne zagięcie węża lub utrudniało montaż. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1" BSP oraz uszczelnienie współpracujące ze stożkiem 60°.

Parametry techniczne zakucia DKR 45° C15

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR,
oznaczenie grupy: C15,
kąt końcówki: 45°,
rozmiar przewodu: DN25,
nominalny rozmiar przewodu: 1",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 1" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Końcówka DKR 45° do przewodu DN25

Wariant 45° jest przeznaczony do instalacji, w których przewód musi zmienić kierunek już przy punkcie przyłączenia. Odpowiednie ustawienie końcówki pozwala ograniczyć niepotrzebne naprężenia i zbyt mały promień gięcia przewodu.

Przy wykonywaniu przewodu należy ustawić końcówkę we właściwym kierunku jeszcze przed zakuciem, szczególnie gdy po drugiej stronie przewodu znajduje się druga końcówka kątowa.

Gwint G 1" BSP i uszczelnienie 60°

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1" BSP. W połączeniach DKR gwint odpowiada głównie za skręcenie i dociśnięcie elementów, natomiast szczelność uzyskiwana jest na współpracujących powierzchniach stożkowych 60°.

Dlatego przy doborze należy sprawdzić nie tylko nominalny rozmiar gwintu, ale również standard BSP i geometrię gniazda elementu współpracującego.

DN25 nie oznacza tylko gwintu 1"

DN25 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 1". Gwint G 1" BSP jest osobnym parametrem strony przyłączeniowej. W tej wersji obie wartości są nominalnie takie same, ale opisują inne części końcówki.

Zakucie do węża 2SN

Produkt jest przeznaczony do wykonywania przewodów hydraulicznych z wężem 2SN w rozmiarze DN25. Do montażu należy zastosować odpowiednią tuleję zaciskową oraz parametry zakuwania zgodne z konkretnym systemem końcówki i zastosowanym wężem.

Nie należy automatycznie przenosić średnicy zacisku lub tulei z przewodów 1SN, 2SC, 4SP lub 4SH, ponieważ różnią się one konstrukcją i wymaganiami montażowymi.

Dlaczego warto zastosować końcówkę 45°?

Końcówka 45° pozwala zmienić kierunek wyjścia przewodu bez wykonywania ostrego łuku bezpośrednio za zakuciem. Może to ułatwić montaż w maszynach, agregatach hydraulicznych i instalacjach o ograniczonej przestrzeni.

Prawidłowo dobrany kąt pomaga również zmniejszyć naprężenia przewodu przy przyłączu i ułatwia zachowanie właściwego promienia gięcia węża.

Obrotowa nakrętka DKR

Obrotowa nakrętka umożliwia dokręcenie gotowego przewodu do przyłącza bez obracania całym wężem. Jest to szczególnie praktyczne przy przewodach DN25, które mają większą średnicę i są mniej podatne na swobodne obracanie podczas montażu.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od wszystkich zastosowanych elementów: węża 2SN, tulei, końcówek oraz jakości zakucia. Nie należy określać ciśnienia roboczego gotowego przewodu wyłącznie na podstawie samej końcówki.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należy pomylenie gwintu BSP z innym standardem calowym, nieuwzględnienie stożka 60°, dobór niewłaściwej tulei oraz brak odpowiedniego ustawienia końcówki 45° przed zakuciem przewodu.
