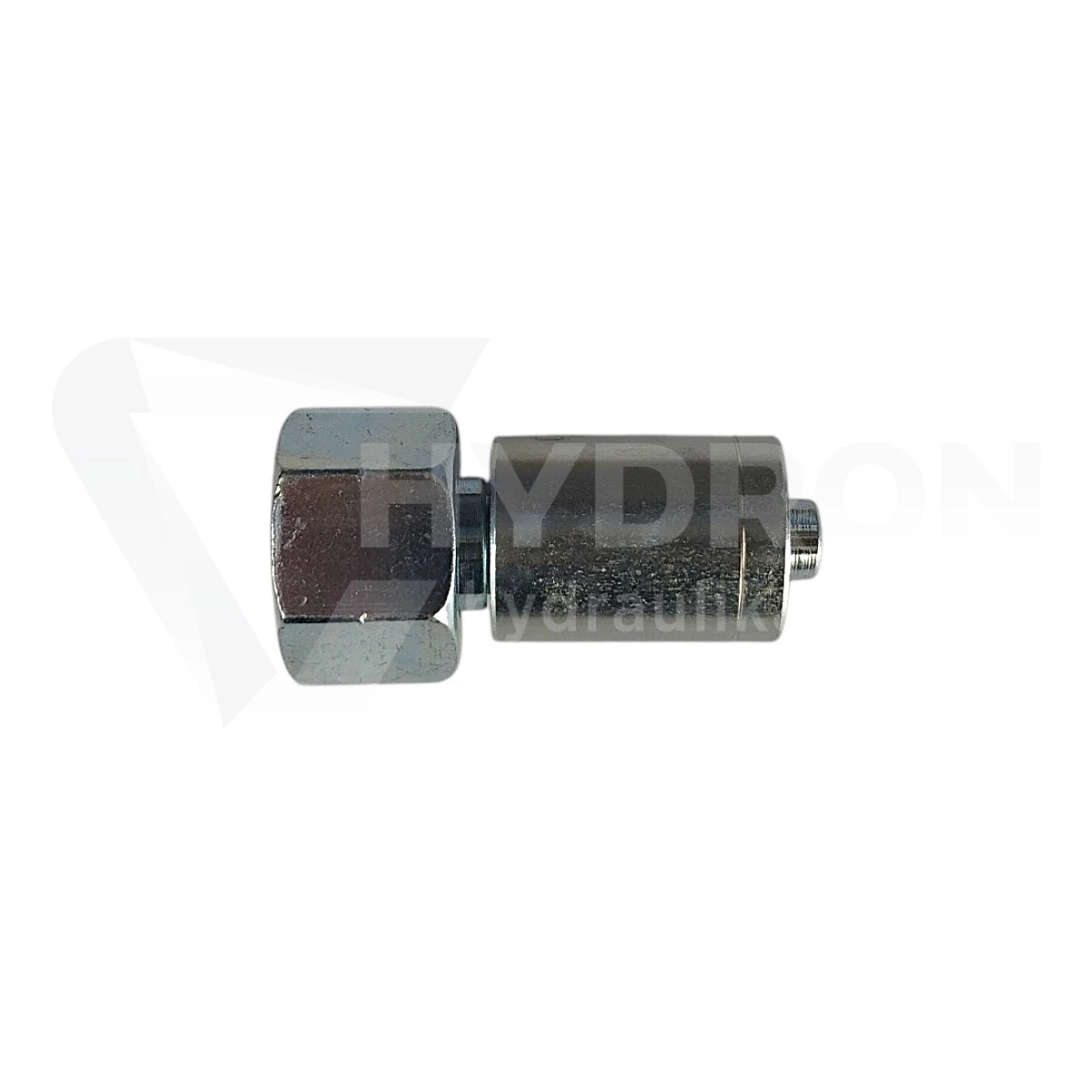

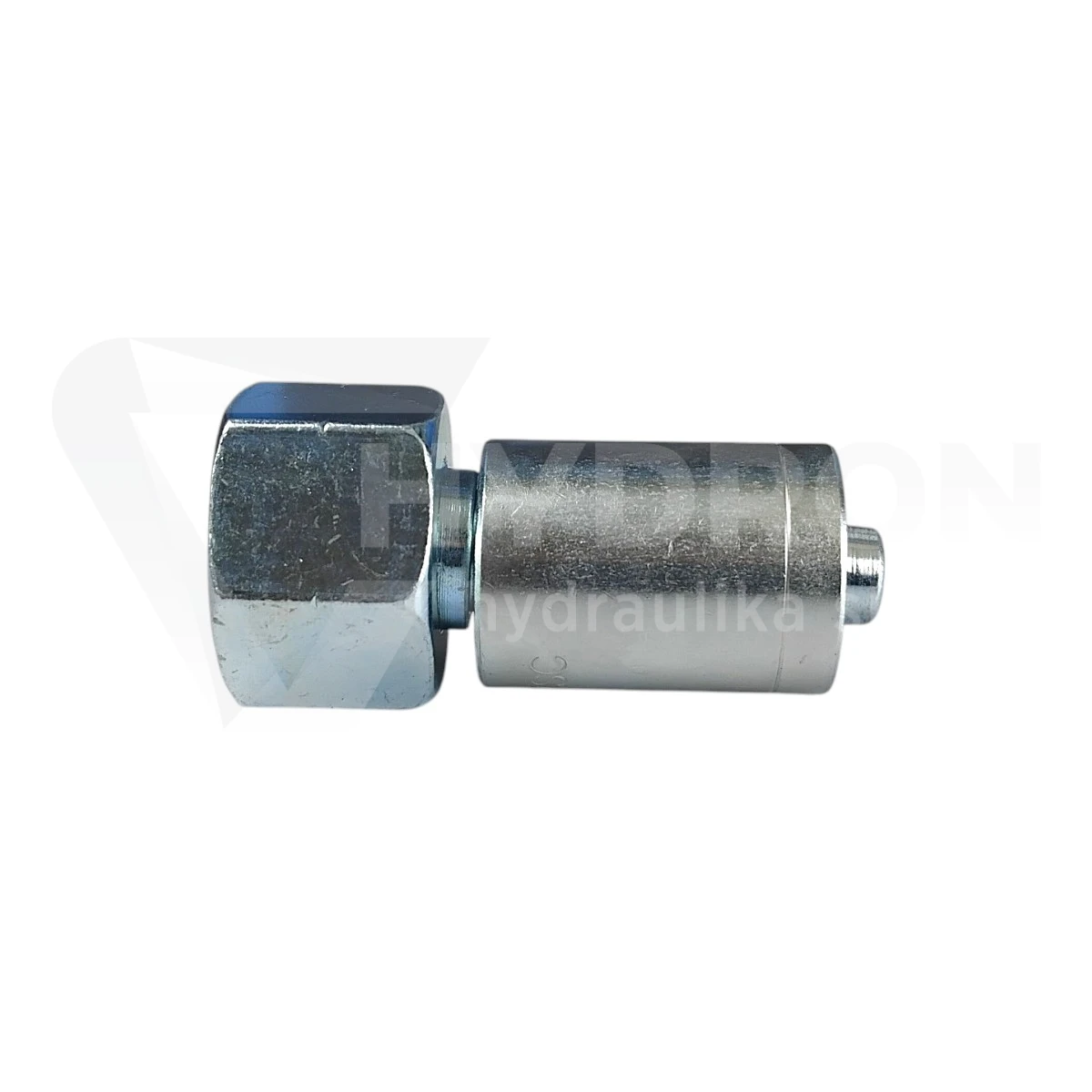

Zakucie DKR 06 1/4" / 1SN

Przejdź do sekcji Opinie

6,46 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1/4" BSP
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki C11 - DKR
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SN

Opis

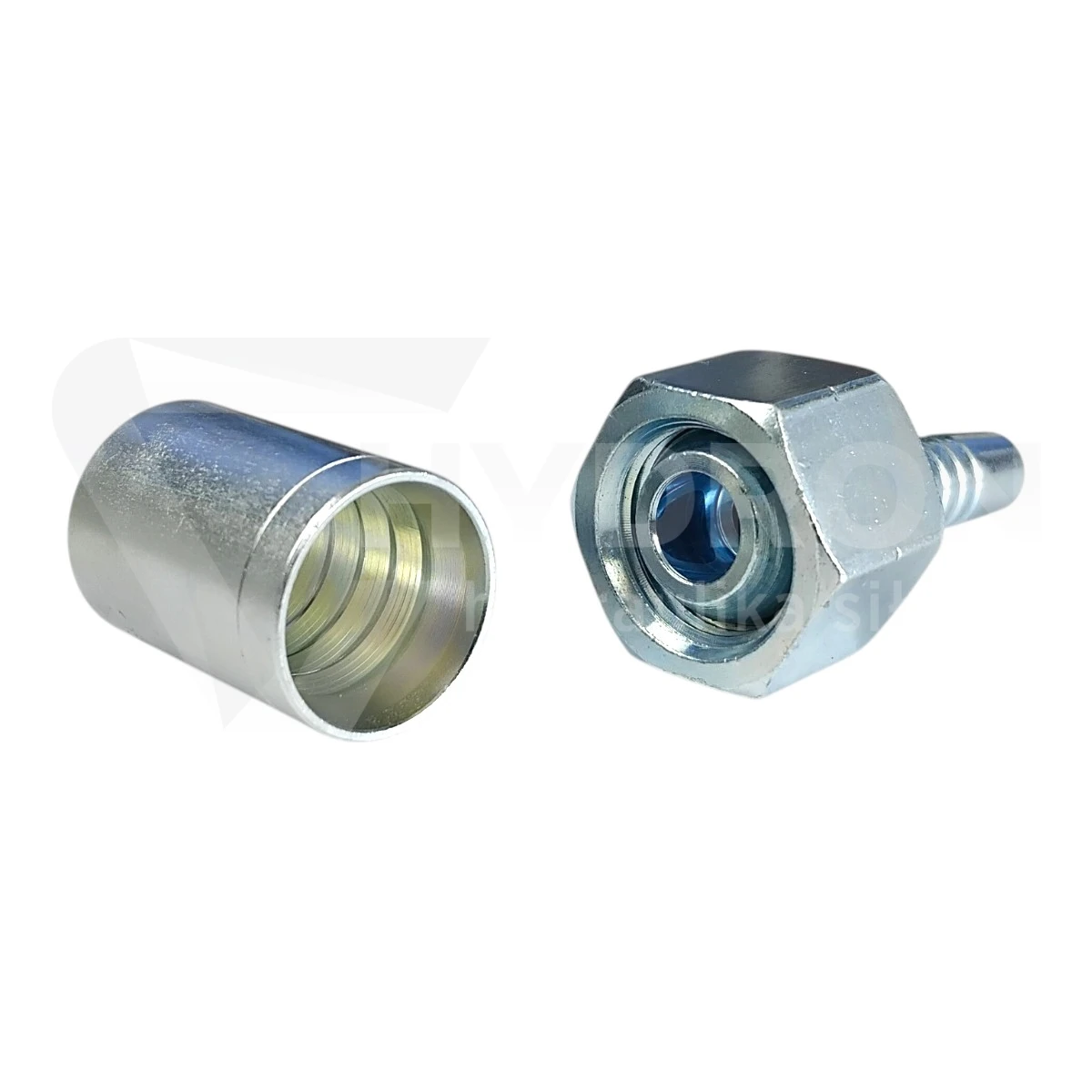

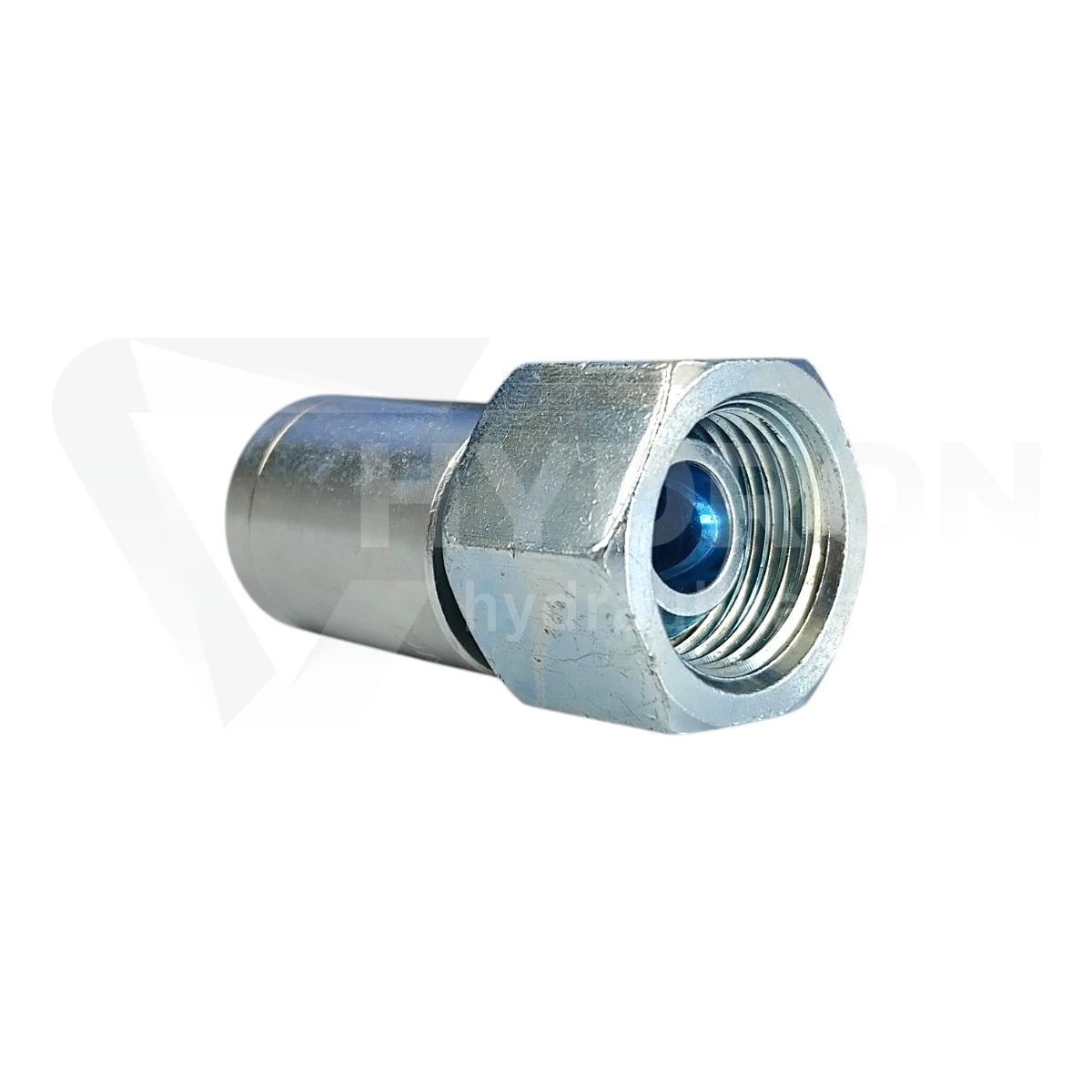

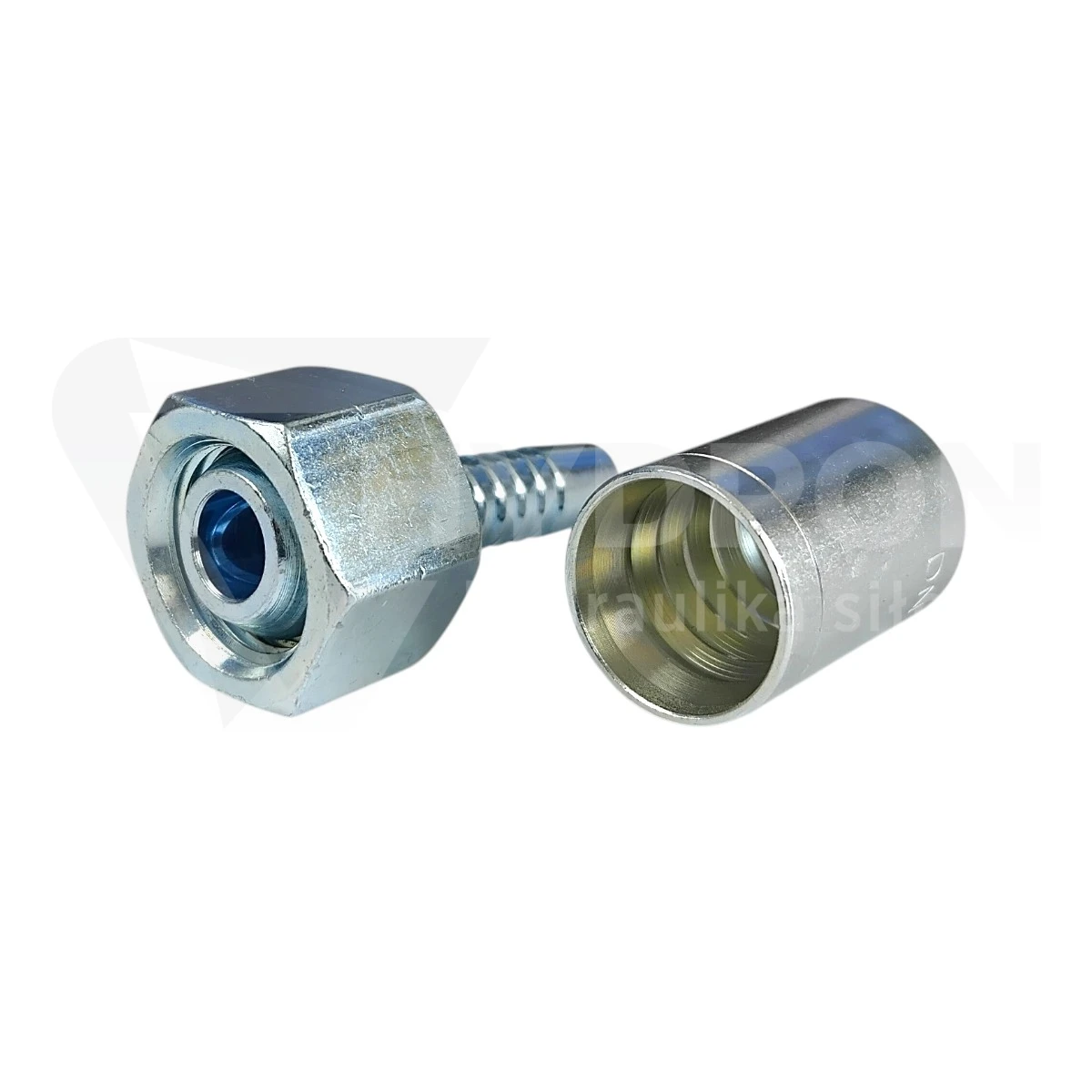

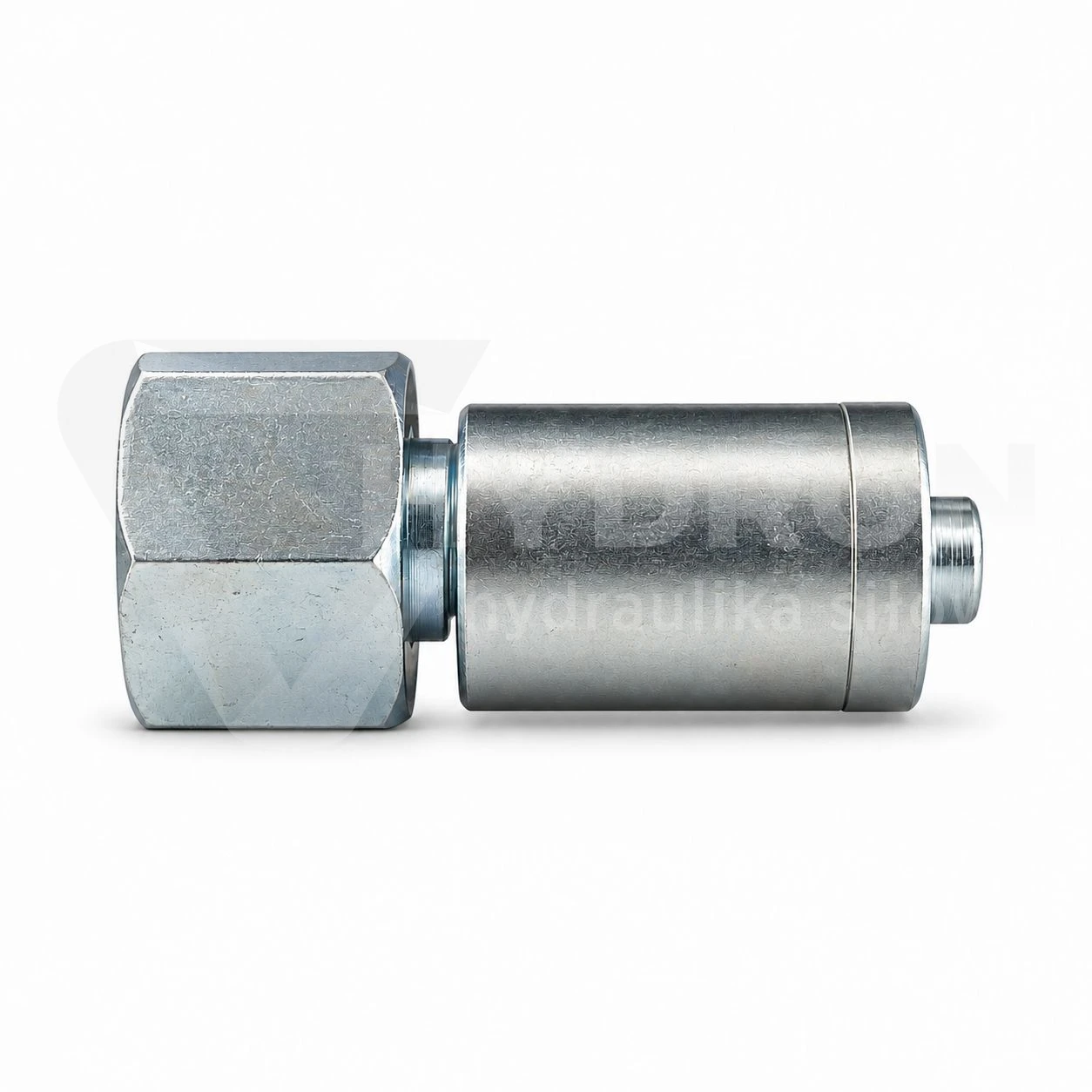

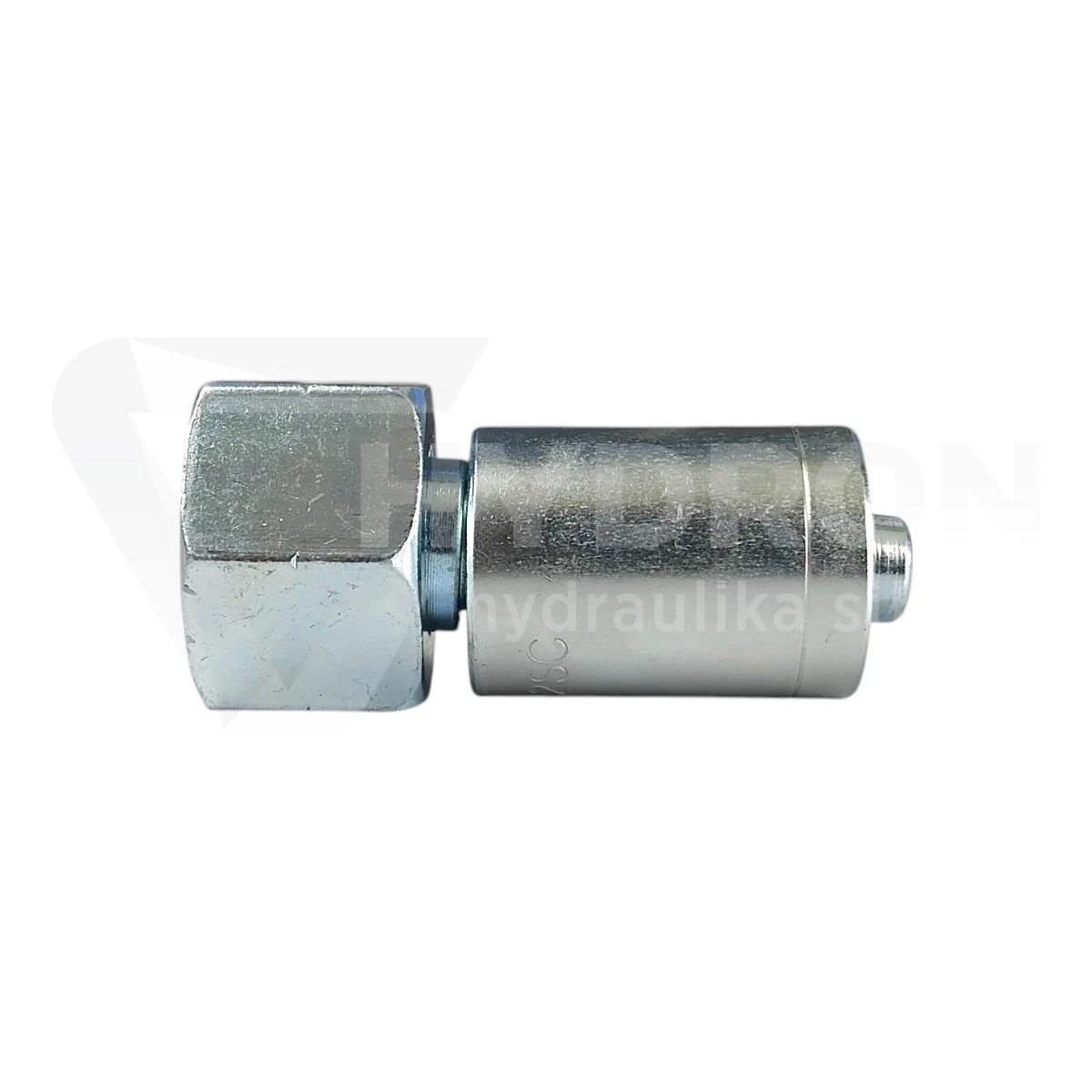

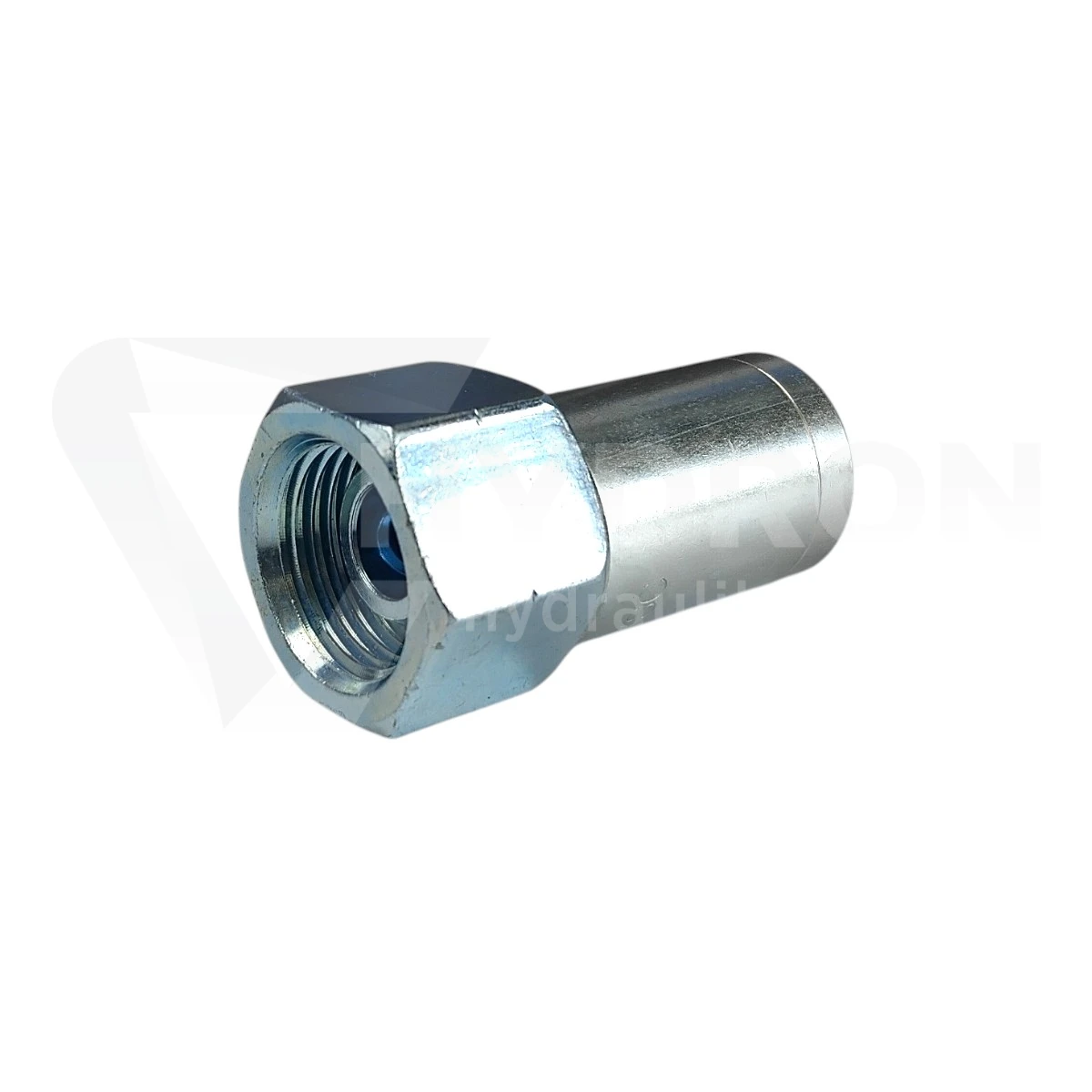

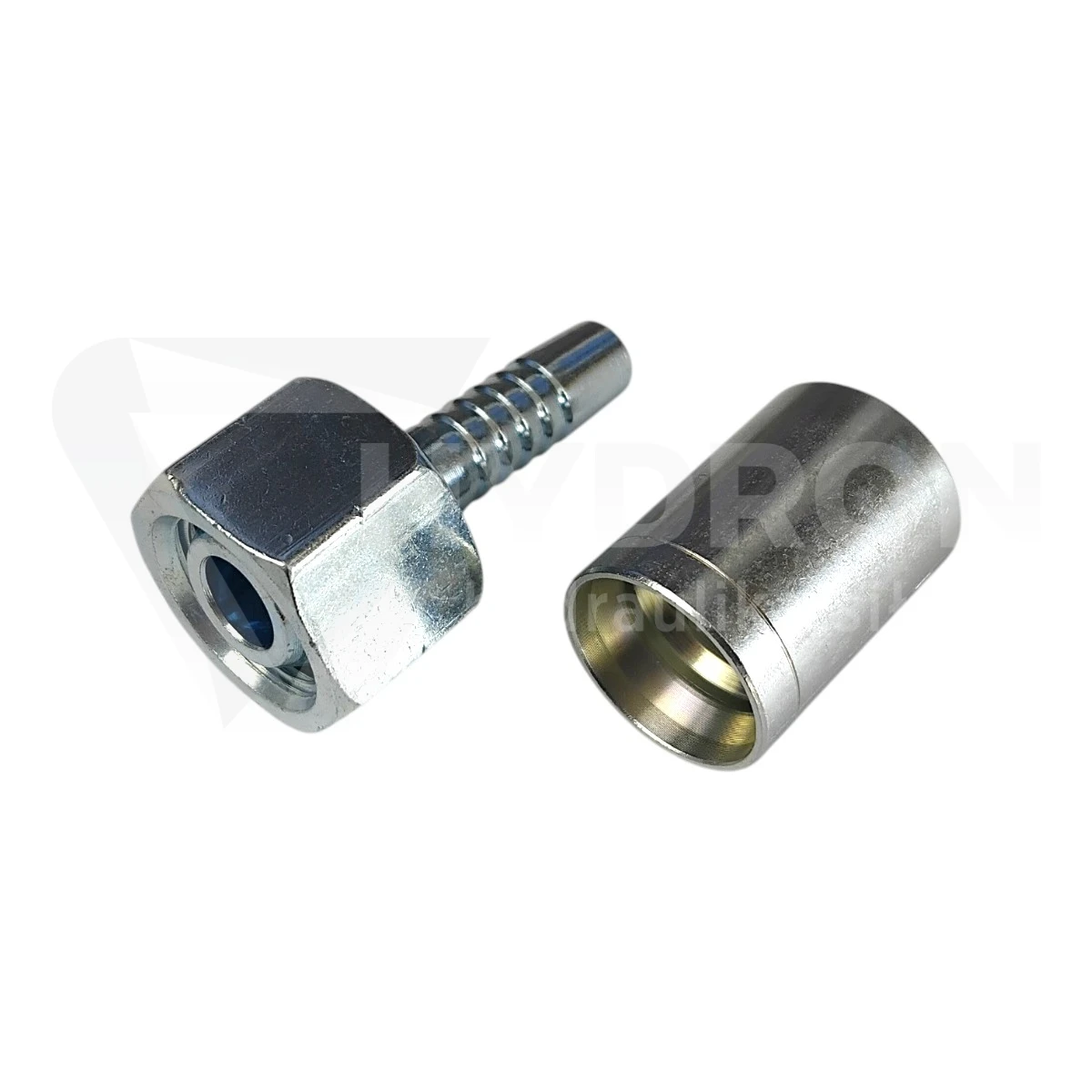

Zakucie DKR C11 DN06 1/4" BSP do węża 1SN

Zakucie DKR C11 DN06 1/4" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN06. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 1/4" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta sprawdza się tam, gdzie przewód może być prowadzony osiowo względem przyłącza bez konieczności natychmiastowej zmiany kierunku.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN06,
nominalny rozmiar przewodu: 1/4",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 1/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
maksymalne ciśnienie samej końcówki: 350 bar,
materiał końcówki: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
temperatura pracy końcówki: od -20°C do +120°C,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Co oznacza DKR C11?

DKR to prosta końcówka hydrauliczna z obrotową nakrętką i gwintem wewnętrznym BSP. W systemie oznaczeń HYDRON proste końcówki DKR należą do grupy C11. Element współpracuje z odpowiednim gniazdem uszczelniającym 60°.

Oznaczenie C11 pozwala łatwo odróżnić końcówkę prostą od wariantów kątowych, takich jak DKR 45° czy DKR 90°.

Gwint wewnętrzny 1/4" BSP

Po stronie przyłączeniowej zastosowano gwint wewnętrzny G 1/4" BSP. Obrotowa nakrętka umożliwia dokręcenie przewodu bez obracania całym wężem, co ogranicza jego skręcanie podczas montażu.

Przy doborze należy zweryfikować nie tylko rozmiar 1/4", ale również standard BSP oraz sposób uszczelnienia. Podobny wymiar nominalny nie oznacza automatycznie zgodności z innymi systemami gwintów calowych.

DN06 i 1/4" BSP – dwa różne parametry

DN06 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 1/4". Drugie oznaczenie 1/4" dotyczy natomiast gwintu BSP po stronie przyłączeniowej.

W tym konkretnym wariancie wartości nominalne są takie same, ale odnoszą się do dwóch różnych części zakucia. Rodzina C11 obejmuje dla DN06 również inne rozmiary gwintów BSP, dlatego sam rozmiar węża nie wystarcza do identyfikacji końcówki.

Uszczelnienie na stożku 60°

W końcówce DKR gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów, natomiast właściwe uszczelnienie uzyskiwane jest na współpracujących powierzchniach 60°.

Dlatego samo dopasowanie gwintu G 1/4" BSP nie gwarantuje poprawnego połączenia. Element współpracujący powinien posiadać odpowiednią geometrię powierzchni uszczelniającej.

Zakucie do węża hydraulicznego 1SN DN06

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 1SN w rozmiarze DN06. Tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i systemu zaciskania.

Nie należy automatycznie stosować ustawień zakuwarki przeznaczonych do 2SN, 2SC, 4SP lub innych konstrukcji przewodów tylko dlatego, że posiadają ten sam nominalny rozmiar DN06.

350 bar dotyczy samej końcówki

Dla bazowej końcówki DKR C11 DN06 1/4" HYDRON podaje maksymalne ciśnienie 350 bar. Wartości tej nie należy automatycznie traktować jako ciśnienia roboczego kompletnego zakutego przewodu.

Dopuszczalne ciśnienie gotowego przewodu zależy również od parametrów węża 1SN, tulei, jakości zakucia i pozostałych elementów zestawu. Ostateczną wartość wyznacza najsłabszy element całej konfiguracji.

Kiedy wybrać prostą końcówkę DKR?

Końcówka prosta jest odpowiednia wtedy, gdy przewód może wychodzić z przyłącza osiowo i zachować wymagany promień gięcia bez nadmiernego zaginania bezpośrednio za zakuciem.

Jeżeli przestrzeń montażowa jest ograniczona i przewód musi szybko zmienić kierunek, warto rozważyć wersję DKR 45° lub DKR 90° zamiast wymuszać ciasne zagięcie węża.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie DN06 z rozmiarem gwintu, zastosowanie innego standardu niż BSP, nieuwzględnienie uszczelnienia 60° oraz użycie tulei albo parametrów zakuwania przeznaczonych do innego typu węża.

Przy wymianie starego przewodu warto sprawdzić jednocześnie rozmiar węża, gwint, sposób uszczelnienia i typ zastosowanego przewodu 1SN.

Końcówki DKR i przewody hydrauliczne HYDRON

Pozostałe rozmiary znajdziesz w kategorii końcówki DKR proste C11 z gwintem BSP.

HYDRON wykonuje także zakute węże hydrauliczne na wymiar z doborem właściwych końcówek, tulei i konfiguracji przyłączy.

Najczęstsze pytania

Do jakiego węża przeznaczone jest zakucie?

Produkt jest przeznaczony do węża hydraulicznego 1SN w rozmiarze DN06.

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1/4" BSP.

Jak uszczelniane jest połączenie DKR?

Połączenie wykorzystuje powierzchnię uszczelniającą współpracującą ze stożkiem 60°.

Czy 350 bar oznacza ciśnienie gotowego przewodu?

Nie. Jest to maksymalna wartość podawana dla samej końcówki. Ciśnienie kompletnego przewodu zależy również od węża, tulei i prawidłowego zakucia.

Czy DN06 oznacza gwint 1/4"?

Nie. DN06 określa rozmiar przewodu, natomiast 1/4" BSP oznacza gwint przyłączeniowy. W tym wariancie wartości nominalne są takie same, ale dotyczą dwóch różnych części produktu.
