Zakucie DKR 06 1/4" / 2SN

Przejdź do sekcji Opinie

6,79 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")

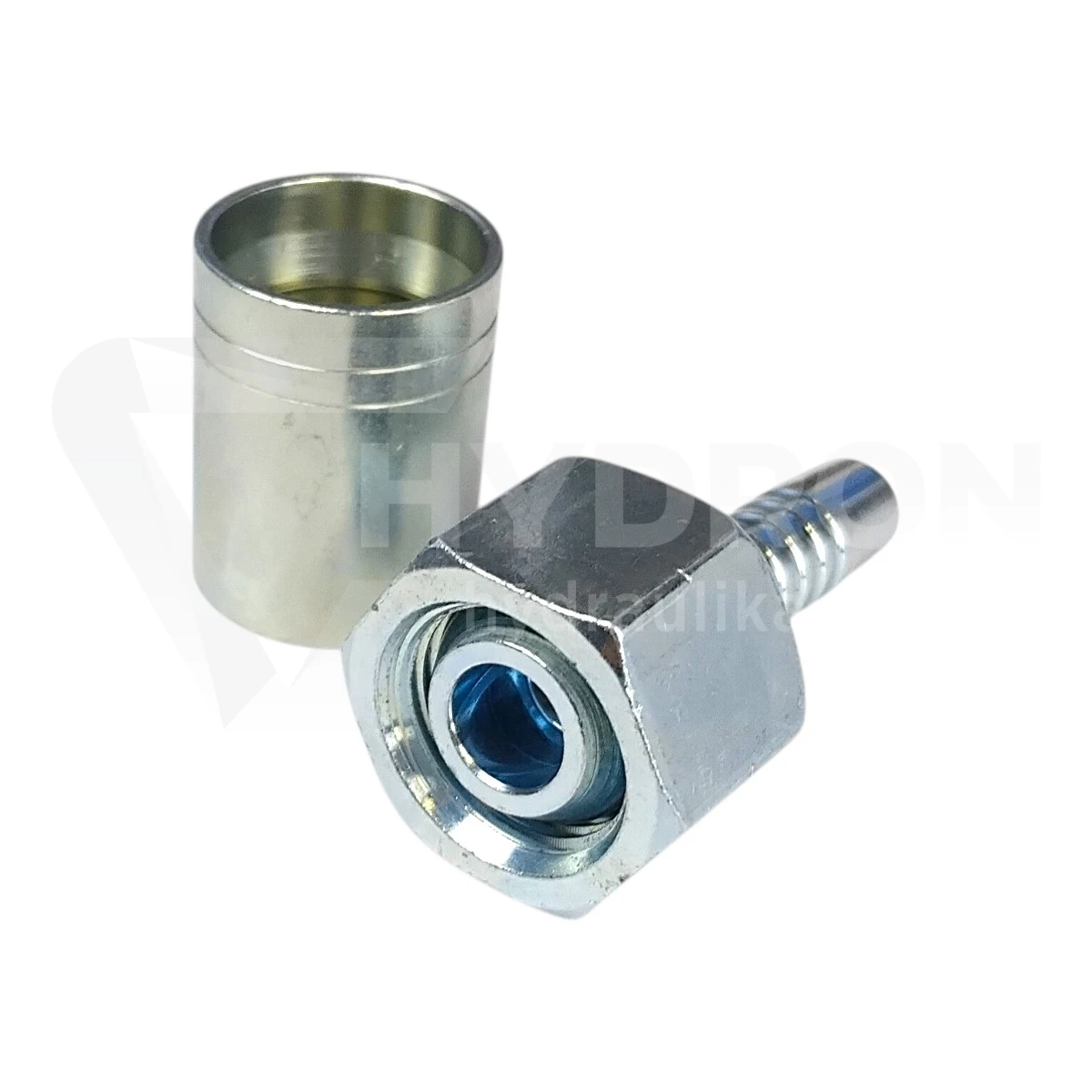

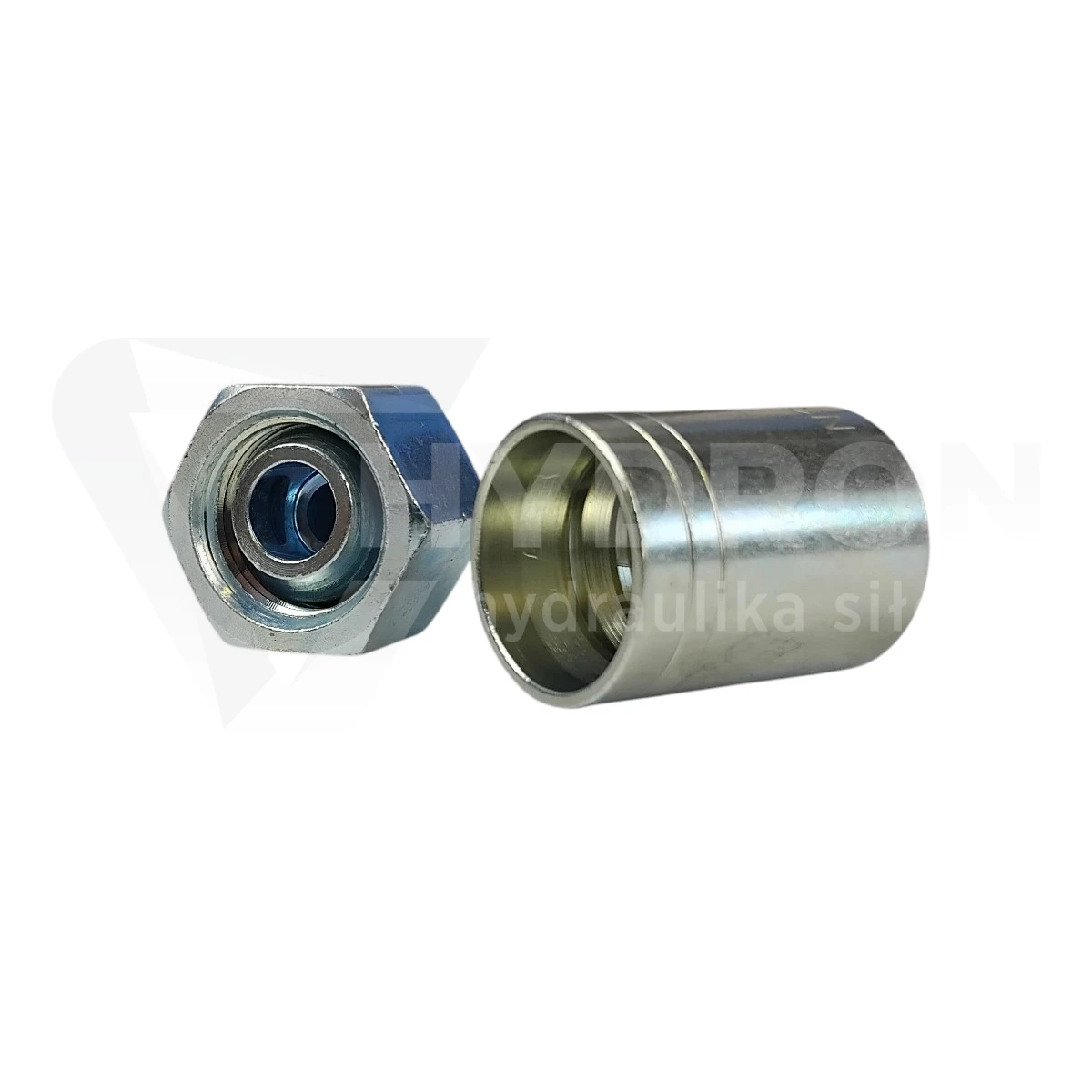

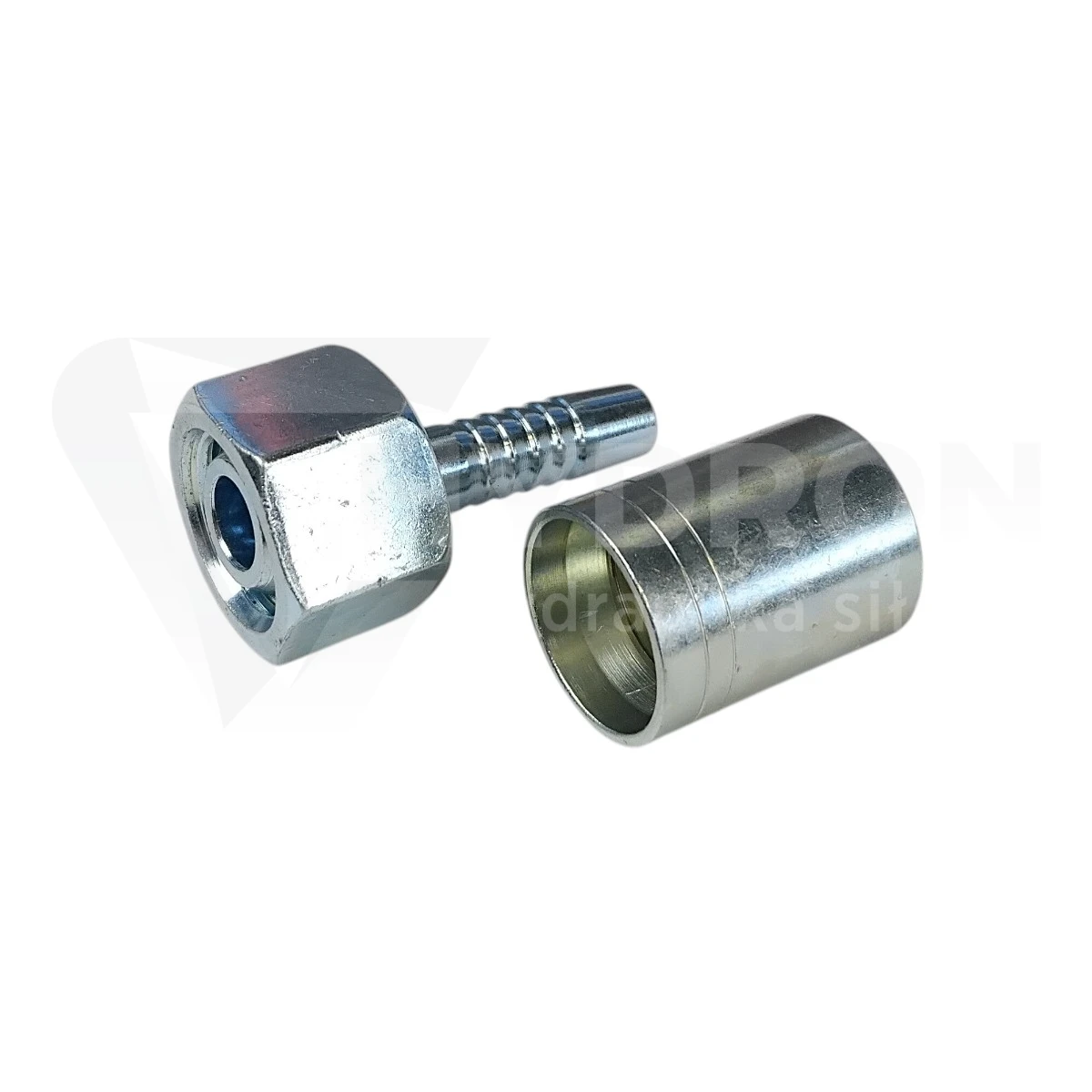

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1/4" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

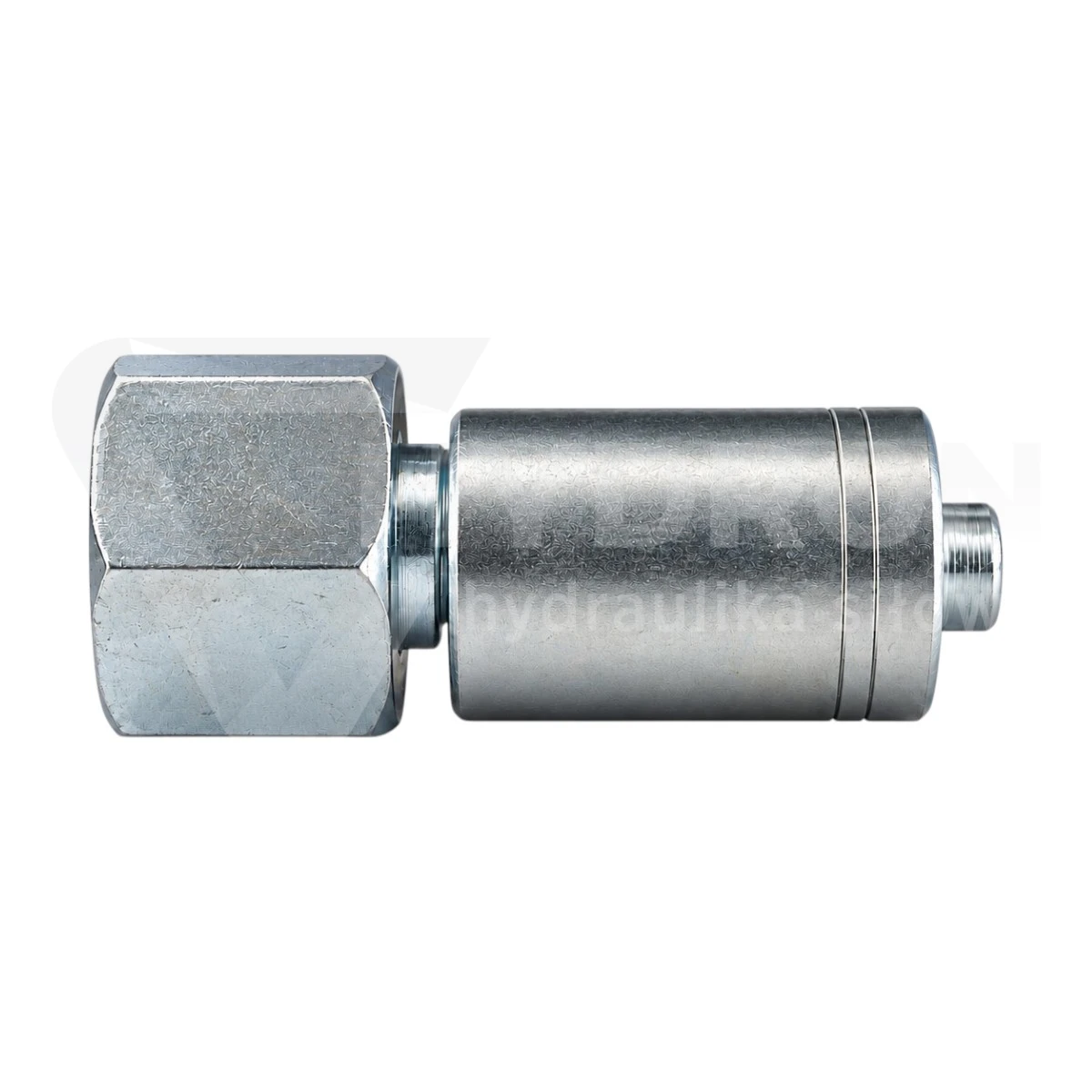

Zakucie DKR C11 DN06 1/4" BSP do węża 2SN

Zakucie DKR C11 DN06 1/4" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN06. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1/4" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta jest odpowiednia do instalacji, w których przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN06,
nominalny rozmiar przewodu: 1/4",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 1/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

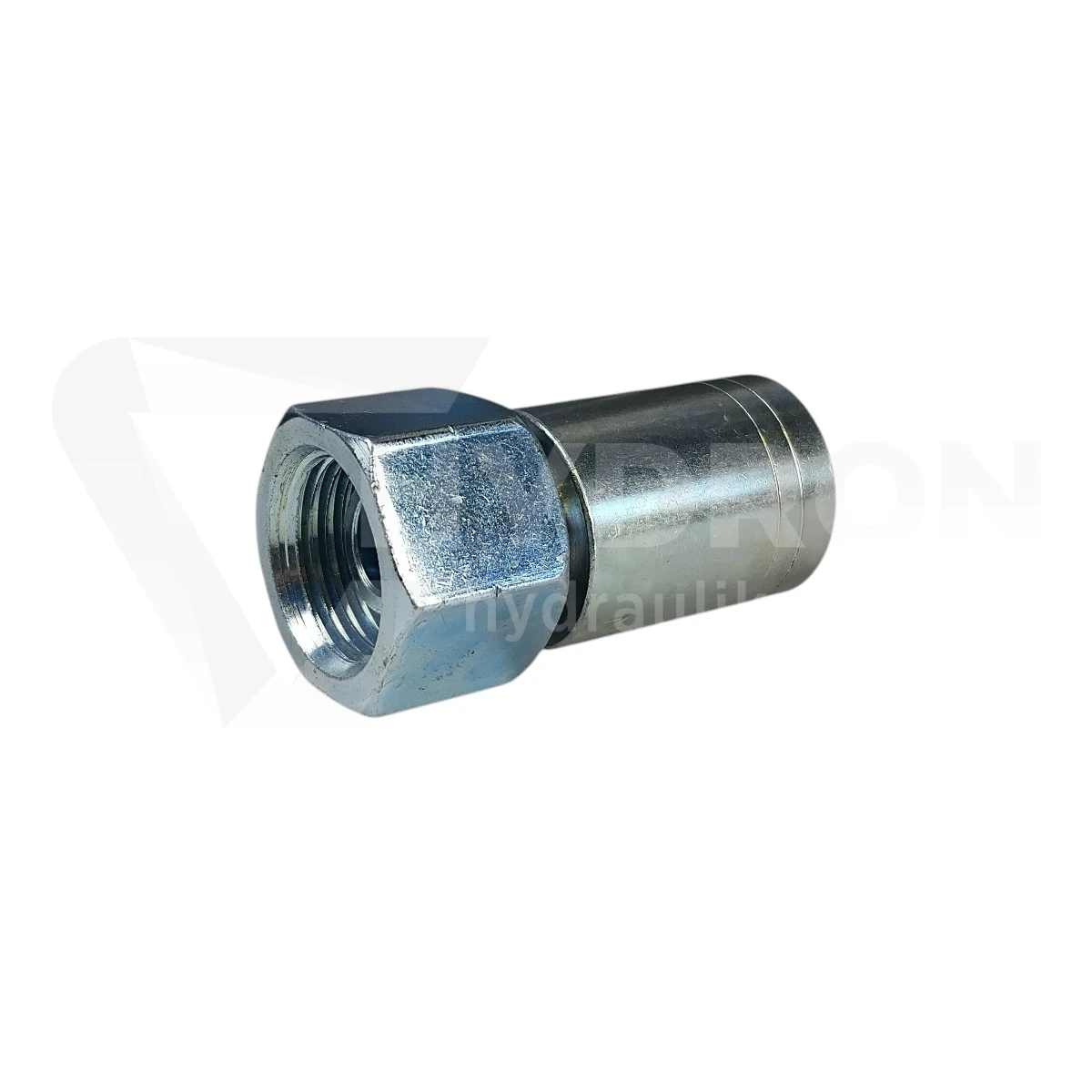

DKR C11 – proste przyłącze z obrotową nakrętką

Końcówka DKR C11 posiada obrotową nakrętkę z gwintem wewnętrznym BSP. Pozwala to dokręcić gotowy przewód bez obracania całym wężem, co ułatwia montaż i ogranicza ryzyko jego skręcenia.

Wersja prosta jest szczególnie praktyczna tam, gdzie za przyłączem znajduje się wystarczająco dużo miejsca na zachowanie prawidłowego promienia gięcia przewodu.

DN06 i gwint 1/4" BSP

DN06 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 1/4". Oznaczenie 1/4" BSP opisuje natomiast gwint po stronie przyłączeniowej.

W tym produkcie oba oznaczenia mają tę samą wartość nominalną, jednak dotyczą różnych części zakucia. Przy doborze należy sprawdzić zarówno typ węża, jak i standard gwintu oraz sposób uszczelnienia.

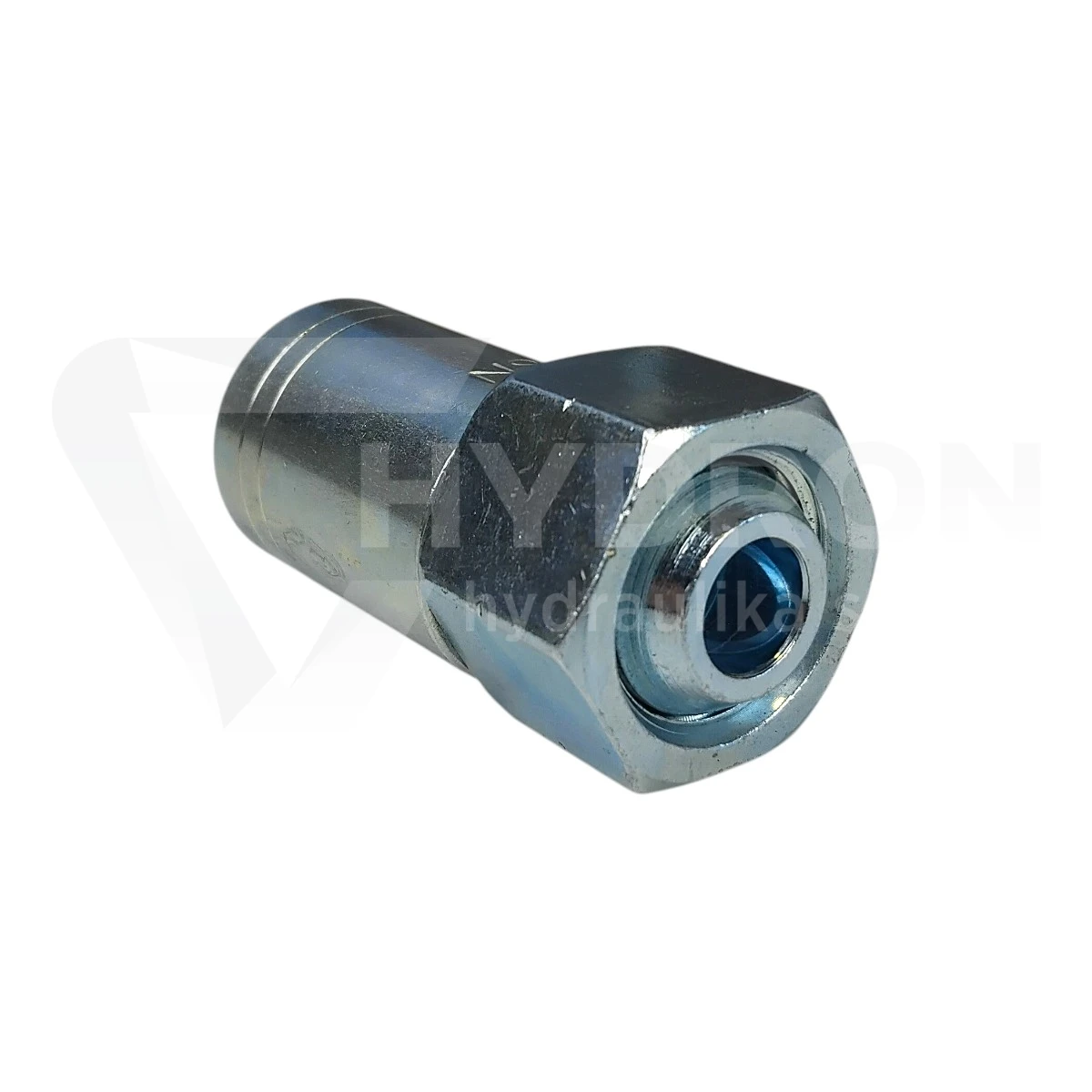

Uszczelnienie na stożku 60°

W końcówkach DKR gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów, natomiast szczelność uzyskiwana jest na współpracujących powierzchniach ze stożkiem 60°.

Dlatego samo dopasowanie gwintu G 1/4" BSP nie wystarcza. Element współpracujący powinien posiadać odpowiednią geometrię powierzchni uszczelniającej.

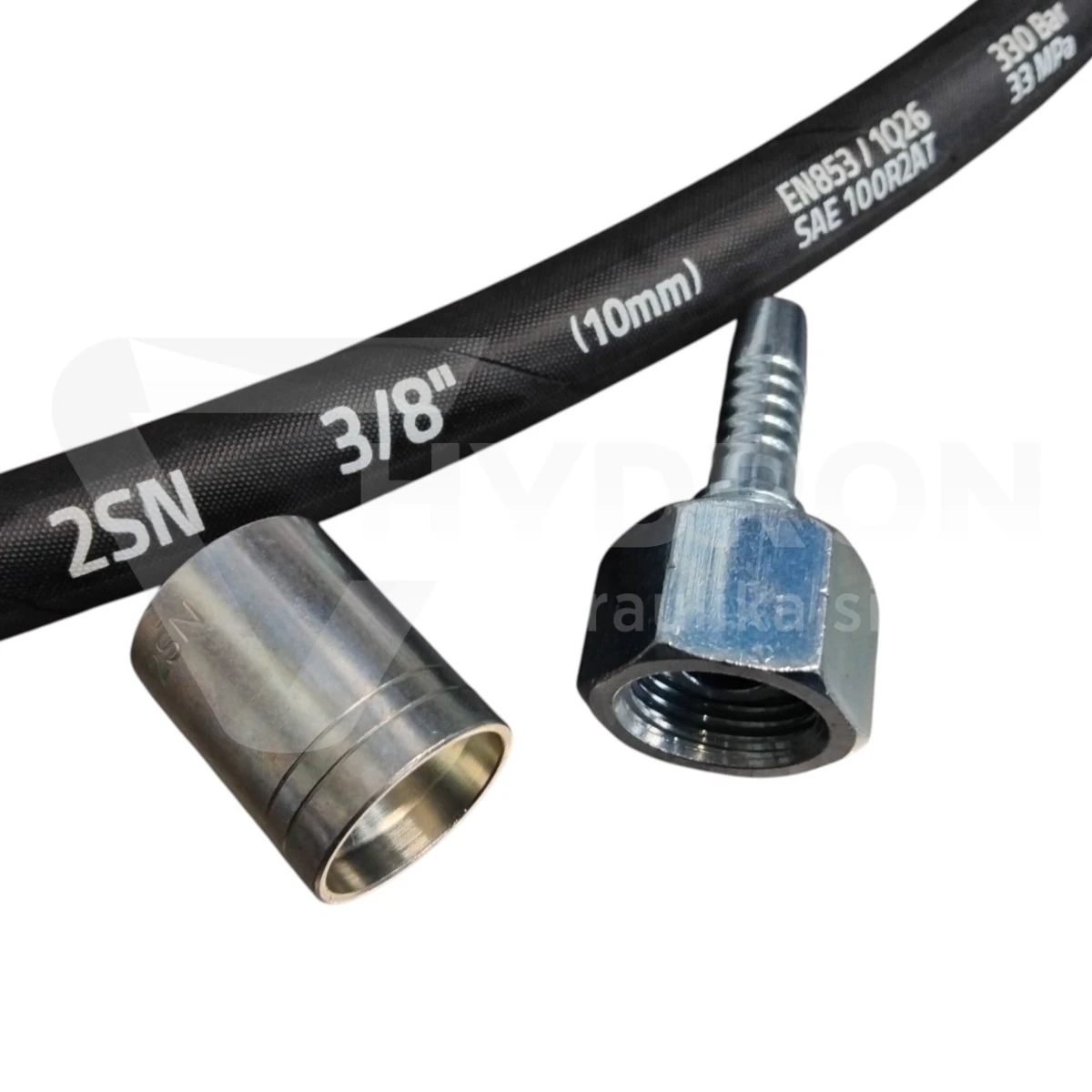

Zakucie do węża hydraulicznego 2SN DN06

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN w rozmiarze DN06. Tuleję oraz parametry zaciskania należy dobrać do konkretnego węża i zastosowanego systemu zakuwania.

Nie należy automatycznie stosować tulei ani ustawień zakuwarki przeznaczonych do 1SN, 2SC, 4SP lub innych konstrukcji przewodów tylko dlatego, że posiadają ten sam rozmiar DN06.

Gdzie sprawdzi się końcówka prosta?

Wariant prosty sprawdza się wszędzie tam, gdzie przewód może być prowadzony w osi przyłącza i nie wymaga natychmiastowej zmiany kierunku. Pozwala to uzyskać czytelne prowadzenie instalacji i ograniczyć liczbę dodatkowych adapterów.

Jeżeli przewód musi zmienić kierunek bezpośrednio za portem, lepszym rozwiązaniem może być końcówka DKR 45° lub DKR 90°.

Ciśnienie gotowego przewodu

Dopuszczalnego ciśnienia kompletnego przewodu nie należy określać wyłącznie na podstawie samej końcówki. Ostateczna wartość zależy od parametrów węża 2SN, zastosowanej tulei, zakucia oraz poprawności wykonanego połączenia.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należy dobór tylko na podstawie oznaczenia 1/4", pominięcie standardu BSP, nieuwzględnienie stożka 60° oraz zastosowanie elementów zakuwanych przeznaczonych do innej konstrukcji węża niż 2SN.
