Zakucie DKR 06 3/8" / 1SN

Przejdź do sekcji Opinie

7,92 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")

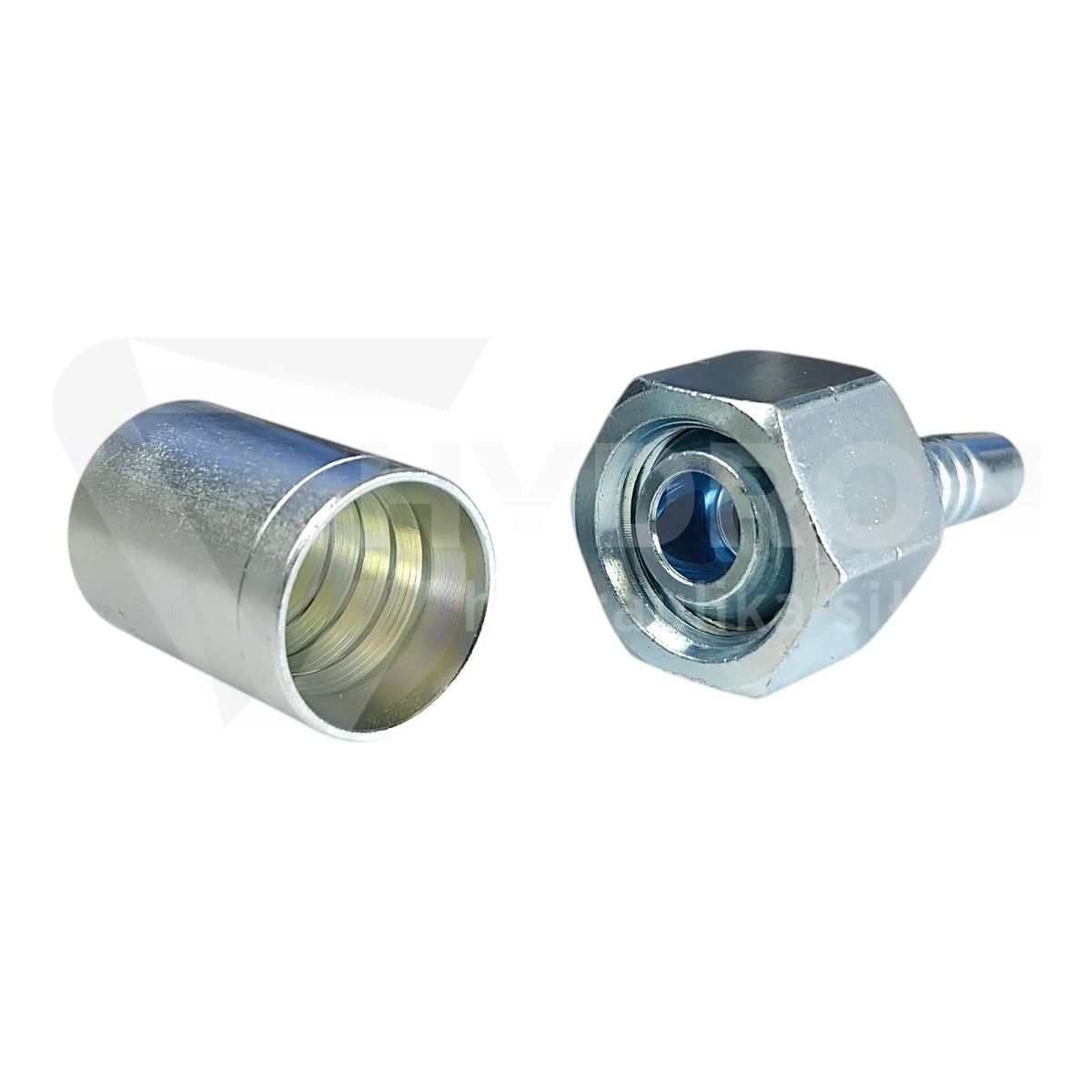

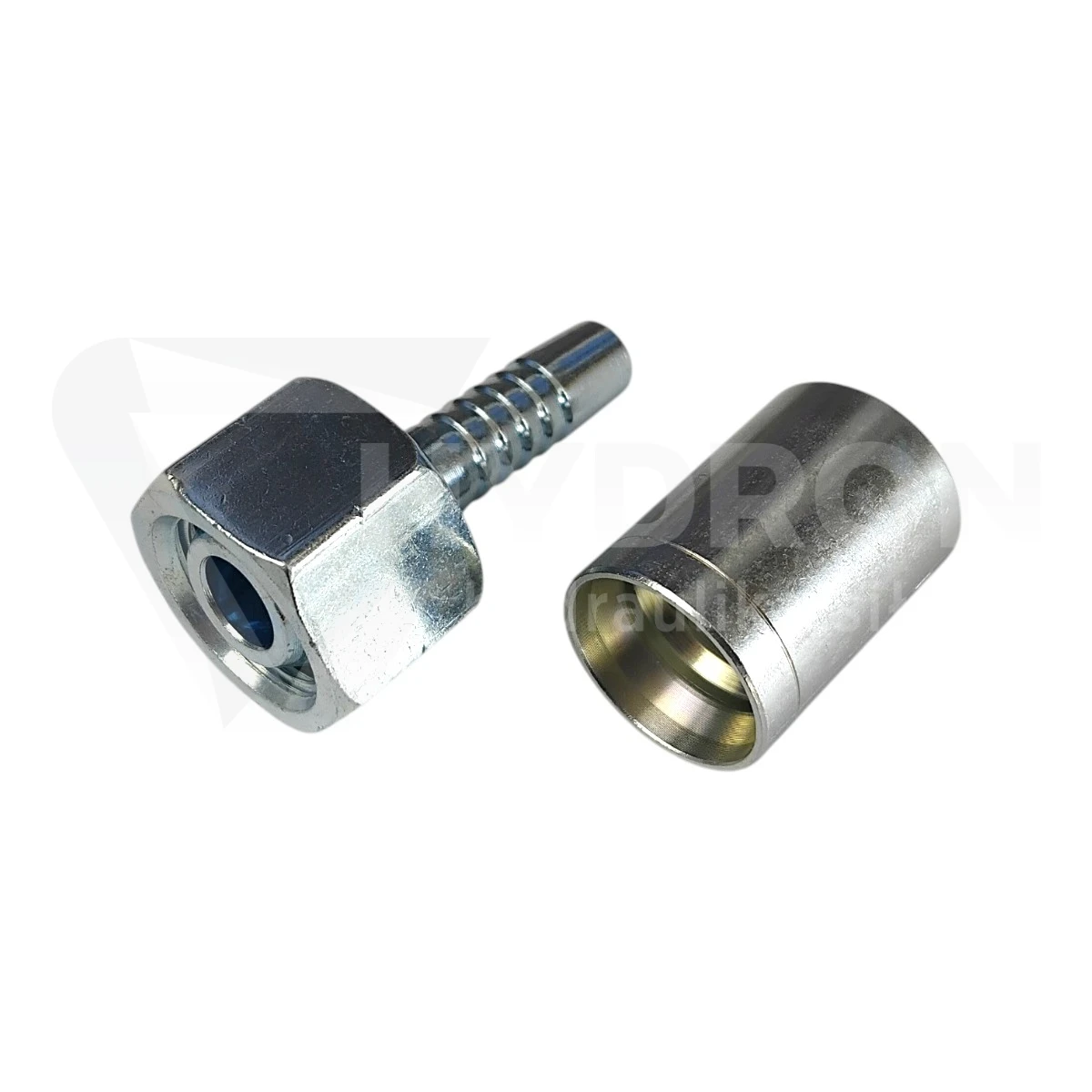

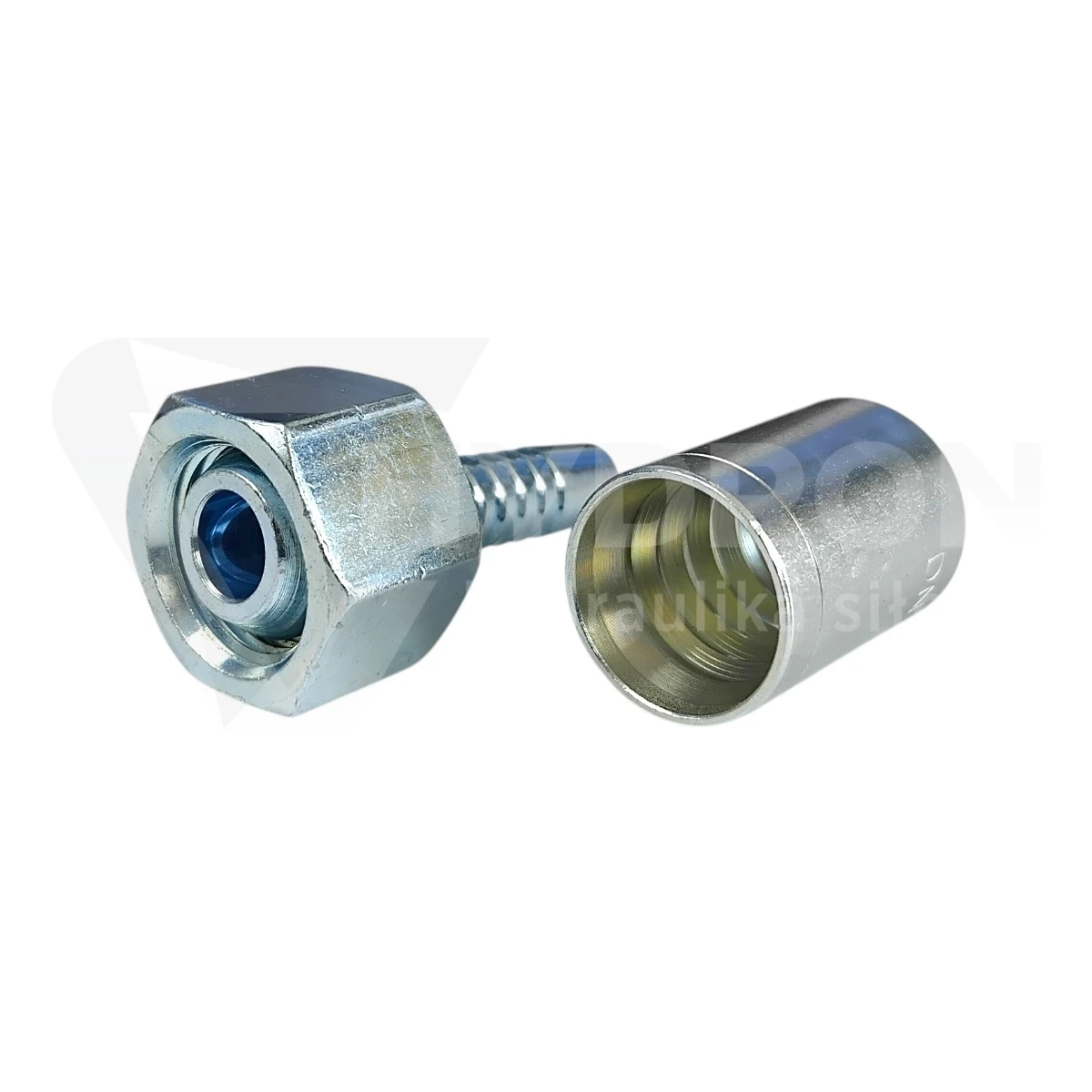

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/8" BSP
Rozmiar oczka nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki C11 - DKR
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SN

Opis

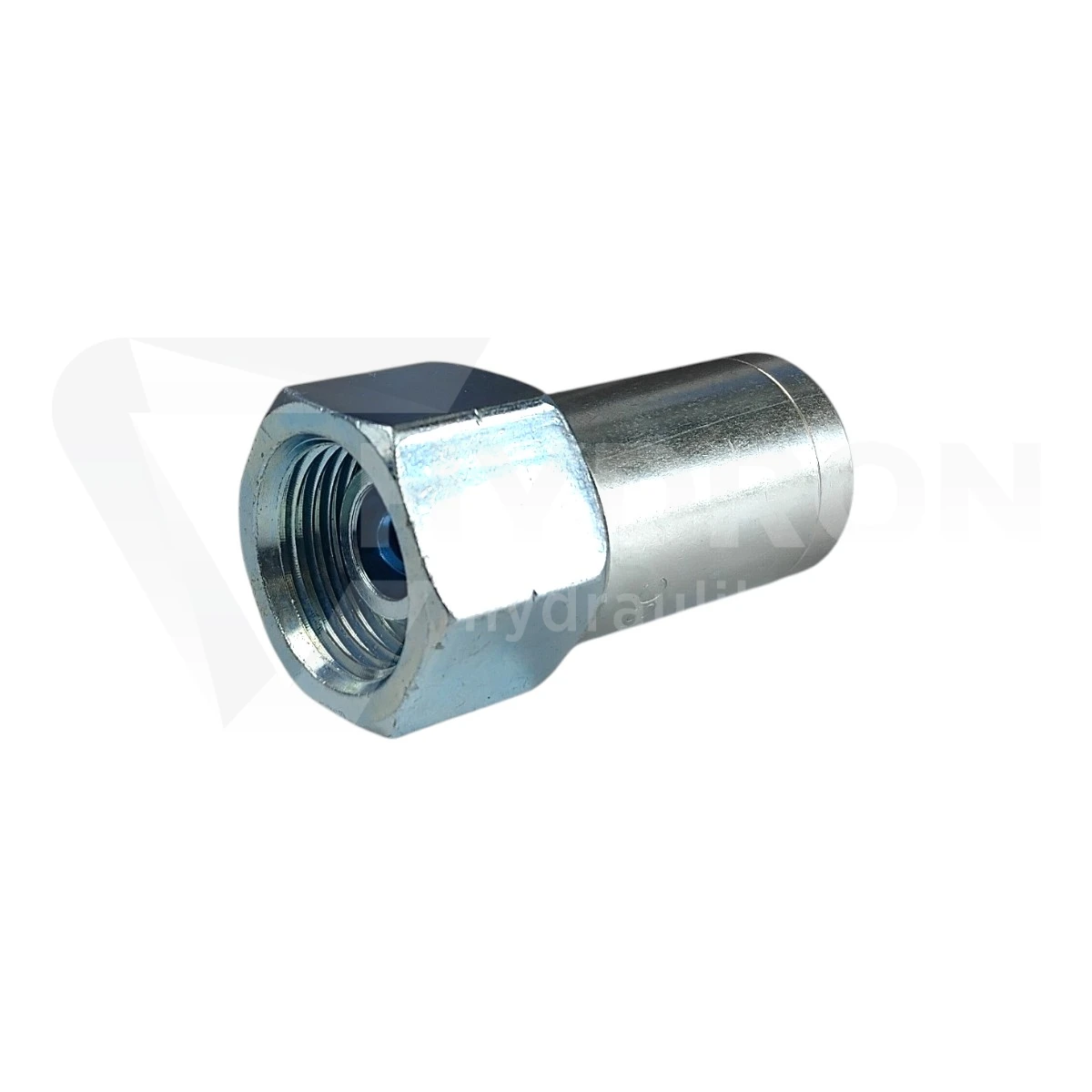

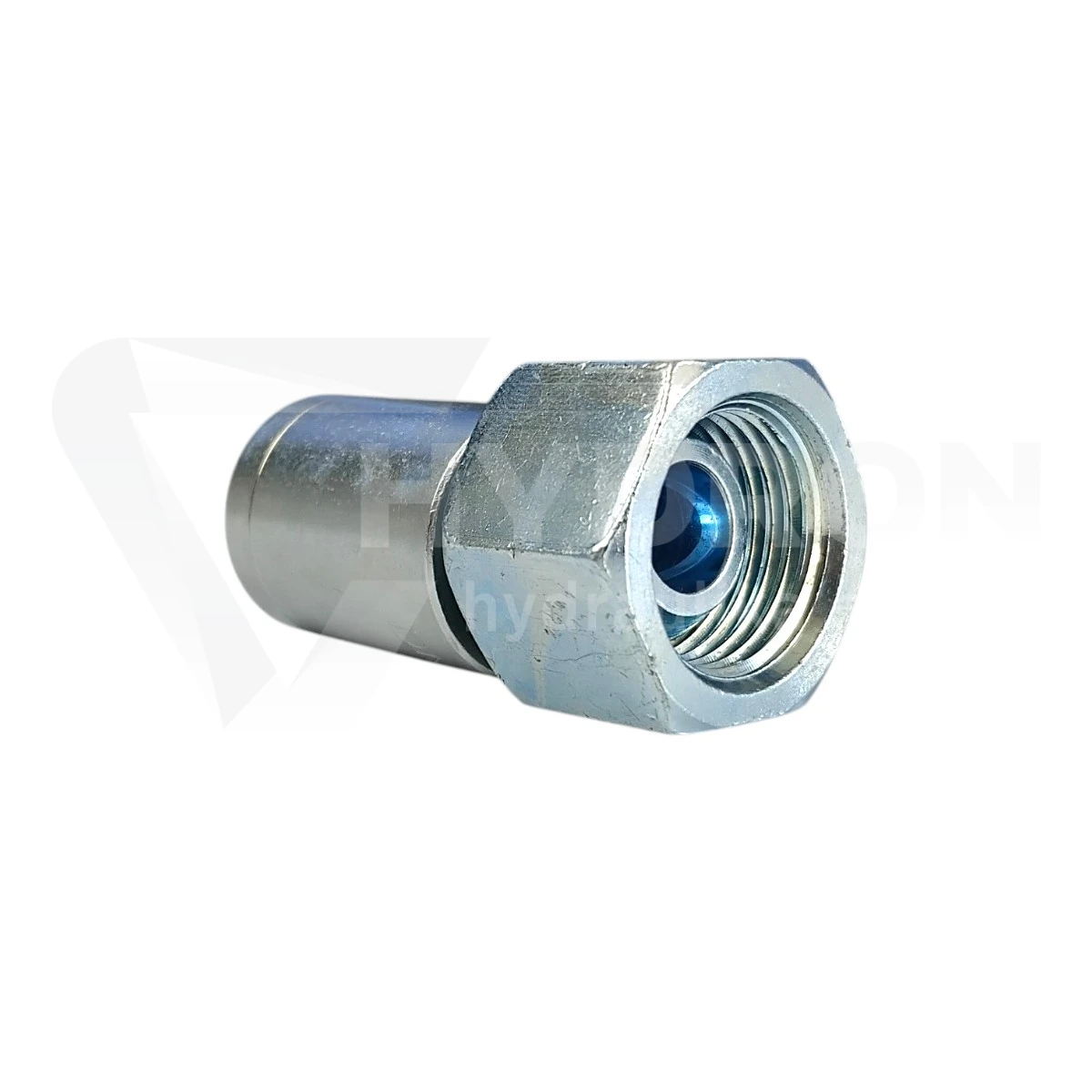

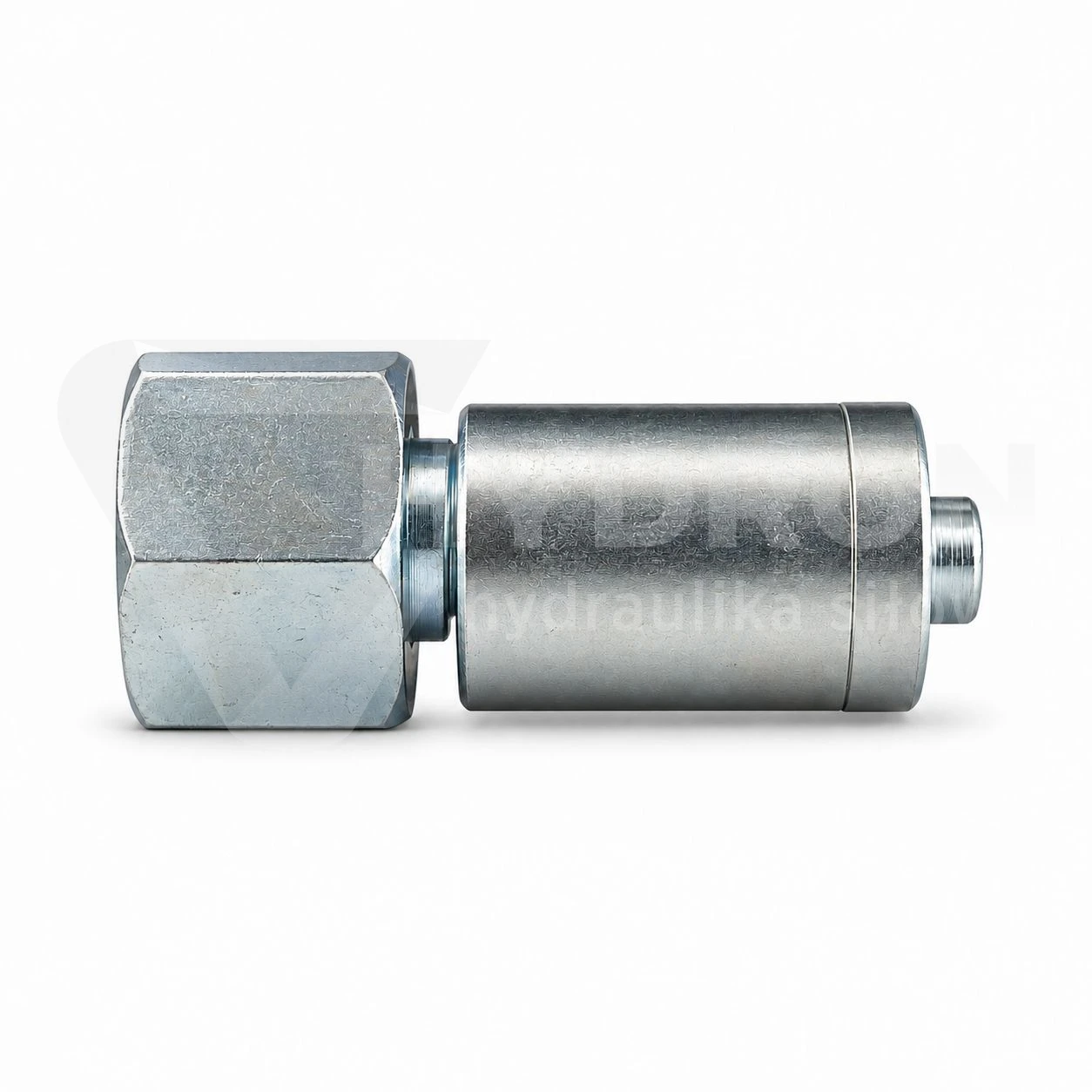

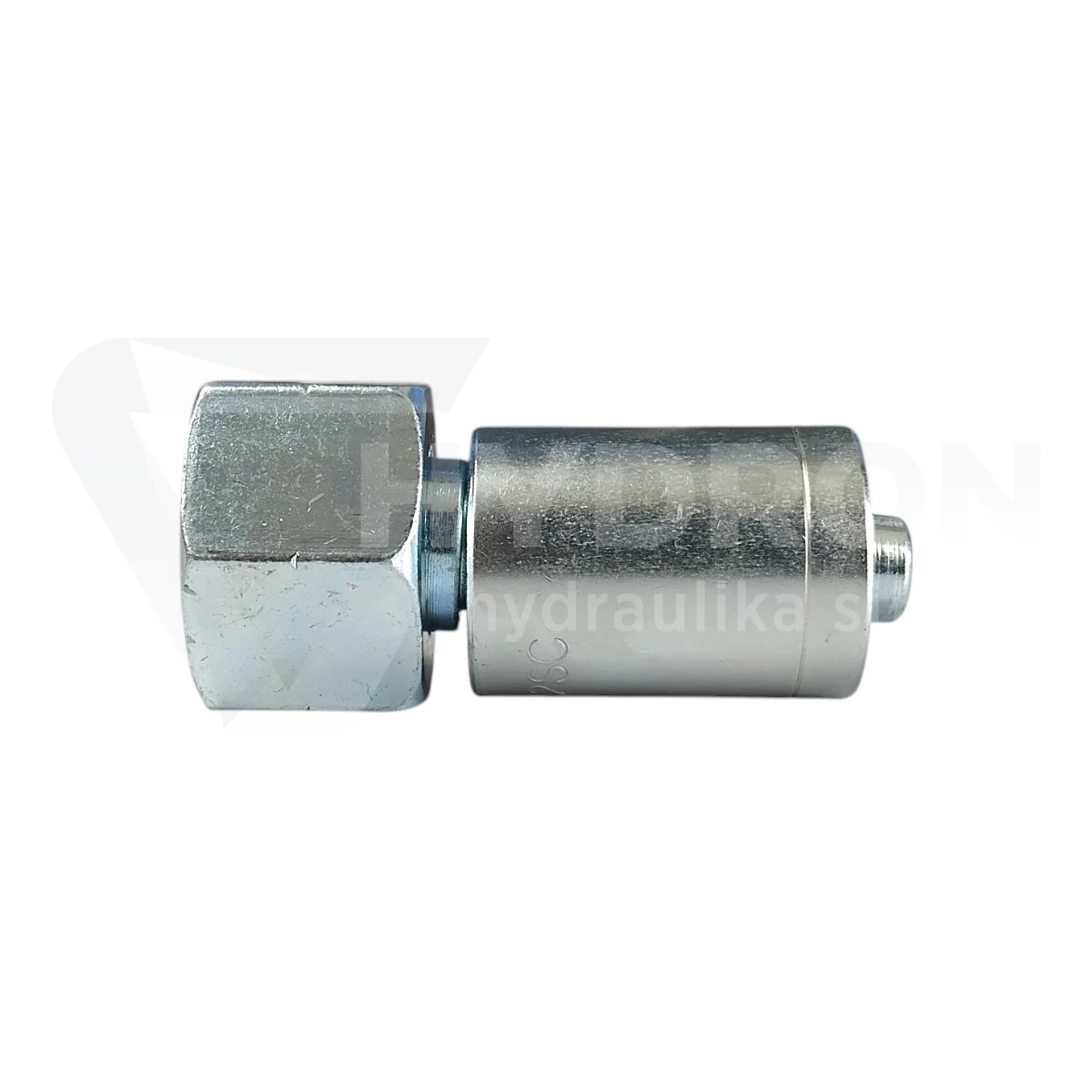

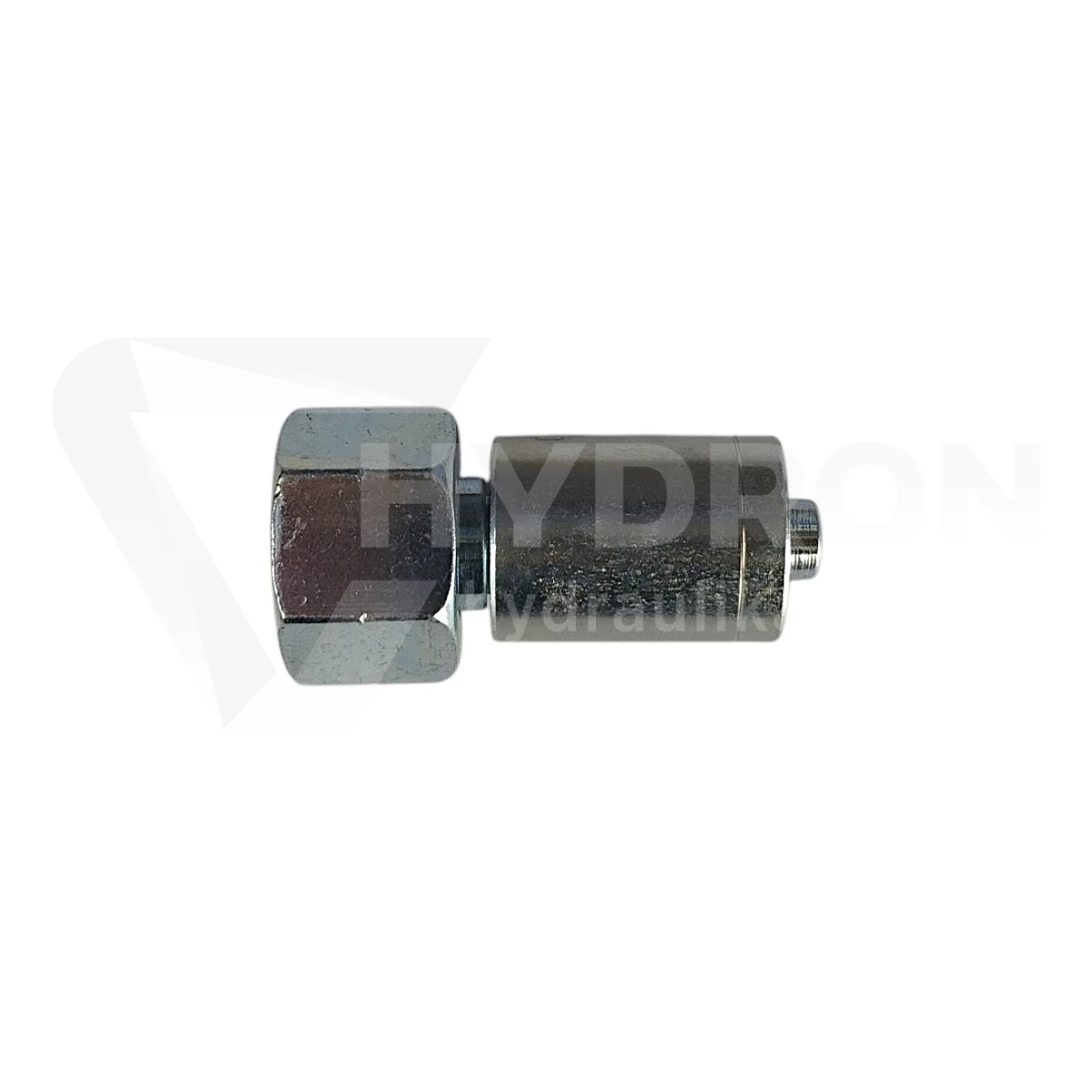

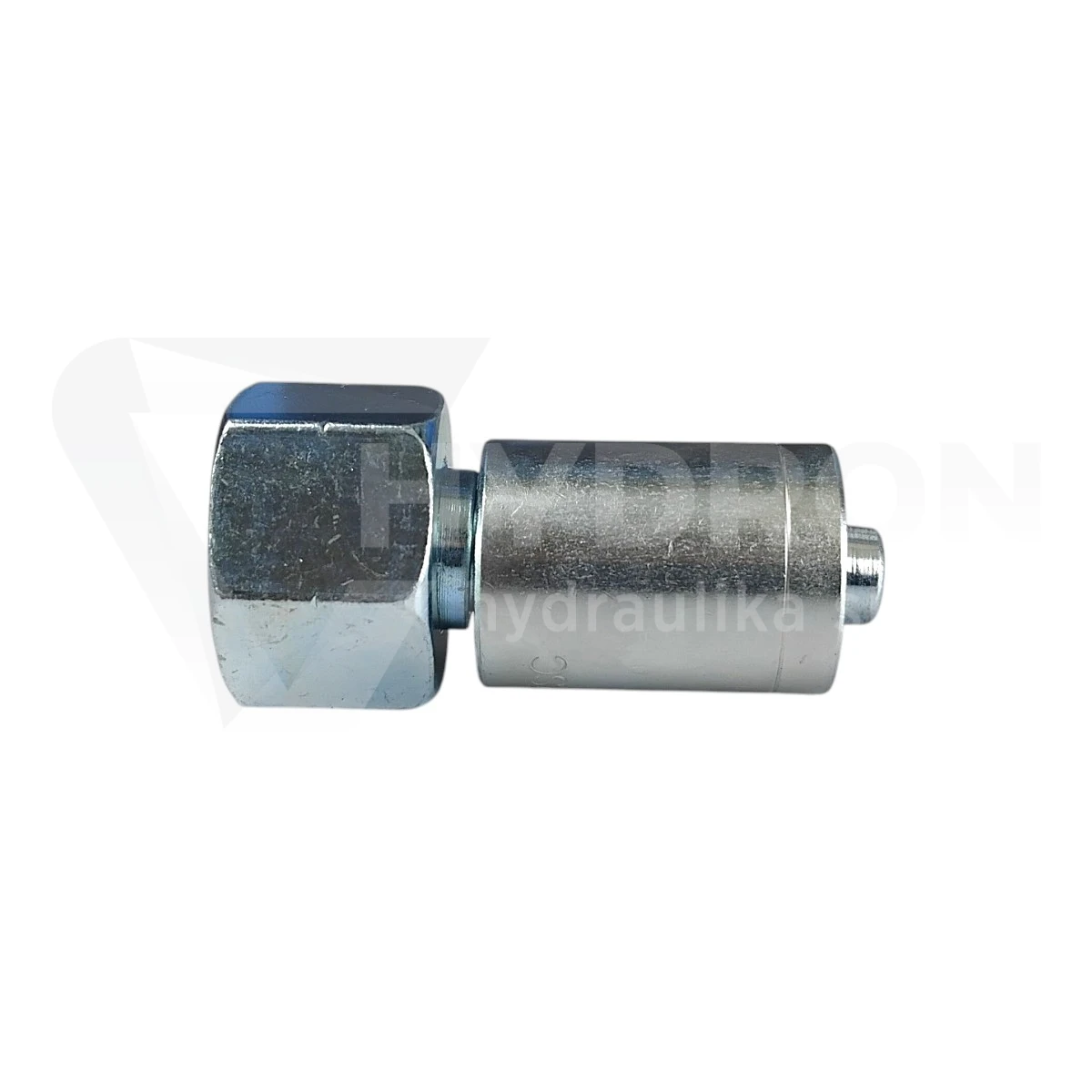

Zakucie DKR C11 DN06 3/8" BSP do węża 1SN

Zakucie DKR C11 DN06 3/8" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN06. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Prosta konstrukcja sprawdza się tam, gdzie przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN06,
nominalny rozmiar przewodu: 1/4",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
maksymalne ciśnienie samej końcówki: 350 bar,
materiał końcówki: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
temperatura pracy końcówki: od -20°C do +120°C,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Co oznacza DKR C11?

DKR to prosta końcówka hydrauliczna z obrotową nakrętką i gwintem wewnętrznym BSP. W ofercie HYDRON proste końcówki tego typu należą do grupy C11. Końcówka współpracuje z odpowiednim gniazdem uszczelniającym 60°.

Oznaczenie C11 odróżnia ten wariant od końcówek kątowych DKR 45° i DKR 90°, stosowanych wtedy, gdy przewód musi zmienić kierunek bezpośrednio przy przyłączu.

Gwint wewnętrzny 3/8" BSP

Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP. Dzięki temu przewód można dokręcić bez obracania całym wężem, co ogranicza ryzyko skręcenia przewodu podczas montażu.

Przy doborze należy zweryfikować nie tylko rozmiar 3/8", ale również standard BSP oraz sposób uszczelnienia. Gwinty calowe różnych systemów nie powinny być dobierane zamiennie wyłącznie na podstawie podobnej średnicy.

DN06 i 3/8" BSP dwa różne parametry

DN06 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 1/4". Oznaczenie 3/8" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

W tym produkcie przewód DN06 współpracuje więc z przyłączem G 3/8" BSP. Sam rozmiar węża nie wystarcza do prawidłowej identyfikacji końcówki, ponieważ dla DN06 w rodzinie C11 występują również inne warianty gwintów BSP.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów, natomiast właściwe uszczelnienie uzyskiwane jest na współpracujących powierzchniach stożkowych 60°.

Dlatego samo dopasowanie gwintu G 3/8" BSP nie gwarantuje pełnej kompatybilności. Element współpracujący powinien posiadać odpowiednią geometrię powierzchni uszczelniającej.

Zakucie do węża hydraulicznego 1SN DN06

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 1SN w rozmiarze DN06. Tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i systemu zaciskania.

Nie należy automatycznie stosować parametrów przeznaczonych do 2SN, 2SC, 4SP lub innych konstrukcji przewodów tylko dlatego, że posiadają ten sam nominalny rozmiar DN06.

350 bar dotyczy samej końcówki

HYDRON podaje dla bazowej końcówki DKR DN06 3/8" maksymalne ciśnienie 350 bar. Nie należy jednak automatycznie traktować tej wartości jako dopuszczalnego ciśnienia roboczego kompletnego zakutego przewodu.

Dopuszczalne ciśnienie gotowego przewodu zależy również od parametrów węża 1SN, tulei, jakości zakucia i pozostałych elementów zestawu. Ostateczną wartość wyznacza najsłabszy element całej konfiguracji.

Kiedy wybrać prostą końcówkę DKR?

Końcówka prosta sprawdza się wtedy, gdy przewód może wychodzić z przyłącza osiowo i zachować prawidłowy promień gięcia bez gwałtownej zmiany kierunku bezpośrednio za zakuciem.

Jeżeli przestrzeń montażowa jest ograniczona, lepszym rozwiązaniem może być końcówka DKR 45° lub DKR 90° zamiast wymuszania ciasnego zagięcia przewodu.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie DN06 z rozmiarem gwintu, zastosowanie niewłaściwego standardu przyłącza, nieuwzględnienie stożka 60° oraz użycie tulei albo parametrów zakuwania przeznaczonych do innego typu węża niż 1SN.
